2014 CITROEN BERLINGO MULTISPACE Ghiduri De Utilizare (in Romanian)

Scaune
71
ERGONOMIE
şi
CONFORT
3
SCAUNE SPATE (5 LOCURI)
Tetieră
Poziţie înaltă: ridicaţi şi remontaţi-o.
Poziţie joasă: apăsaţi deasupra pentru
a o coborî.
Pentru a o demonta, după ce aţi
ridicat-o, apăsaţi pe lamela şi ridicaţi
tetiera.
Pentru a o reinstala, introduceţi tijele
tetierei în orifi cii păstrând direcţia axei
spătarului.
Fiecare scaun este demontabil
individual.
La fi ecare repoziţionare a unui
scaun sau după ce l-aţi detaşat apoi
remontat, verifi caţi prinderea de podea.
Cele trei scaune din spate independente sunt
echipate cu tetiere în formă de virgulă.
Spătarul scaunului central, rabatat peste
şezut, dispune de o suprafaţă ce îndeplineşte
funcţia de masă cu suport pentru pahare.

Scaune
72
Înclinarea spătarului
- Acţionaţi comanda şi reglaţi înclinarea spătarului.
Transformarea spătarului în
măsuţă
- Trageţi comanda pentru rabatarea spătarului pe şezutul scaunului.
Nu lăsaţi nici un obiect dur sau greu
pe măsuţă. Pot deveni proiectile
periculoase în caz de frânare bruscă
sau şoc.
Repoziţionarea spătarului
- Deblocaţi spătarul trăgând comanda, apoi replasaţi-l în poziţia
iniţială.
La readucerea în poziţie, asiguraţi-vă
de buna sa blocare.
Plierea scaunului în poziţia
portofel
- Trageţi comanda pentru a plia scaunul în poziţia măsuţă.
- Ridicaţi bara situată în spatele scaunului pentru a desface
punctele de prindere din spate.
- Basculaţi ansamblul scaunului în faţă, până când se blochează.
Repoziţionarea scaunului
- Împingeţi comanda roşie.
- Rabataţi scaunul pentru a fi xa punctele de ancorare din spate.
- Ridicaţi spătarul trăgând de comandă.
Verifi caţi buna fi xare a ansamblului.

Scaune
73
ERGONOMIE
şi
CONFORT
3
Demontarea scaunului
- Dacă este necesar, împingeţi scaunele în faţă şi coborâţi tetiera.
- Plasaţi scaunul în poziţia portofel.
Pentru o buna utilizare
În urma diferitelor manipulări:
- nu detaşaţi o tetieră fără a o depozita şi fi xa pe un suport,
- verifi caţi ca centurile de siguranţă să rămână tot timpul accesibile
şi sunt uşor de cuplat de către
pasager,
- un pasager nu trebuie să se instaleze fără a îşi ajusta şi cupla
centura de siguranţă.
Vedeţi "poziţia portofel" descrisă
pe pagina precedentă.
- Apăsaţi maneta roşie pentru deblocarea picioarelor din faţă.
- Înclinaţi ansamblul la aproximativ 45° spre spate fără a
elibera maneta.
- Eliberaţi maneta.
- Ridicaţi scaunul vertical până la
capătul cursei ancorărilor.
- Redresaţi scaunul prin basculare spre faţă, apoi ridicaţi-l.
Repozitionarea scaunului
- Înclinaţi scaunul 45° spre faţă.
- Plasaţi cârligele între cele două bare.
- Rabataţi scaunul pentru fi xarea punctelor de ancorare spate.
- Trageţi comanda pentru plasarea scaunului în poziţia iniţială.
- Ridicaţi tetiera.
Verifi caţi ca nici un obiect nu
obstrucţionează alveolele de ancorare
şi nu împiedică blocarea corectă a
scaunelor.

Scaune
74
Tetiera
Este de tip virgula.
Pozitie inalta: apasati pe lamela si
ridicati tetiera.
Pozitie joasa: apasati pe lamela si pe
tetiera, pentru a cobori tetiera.
Pentru a demonta: aduceti tetiera in
pozitie inalta si trageti in sus.
Depozitati tetiera demontata in vehicul
si fi xati-o.
Pentru a o remonta: angajati tijele
tetierei in orifi cii, pastrand axa
spatarului.
Fiecare scaun este demontabil si
trebuie fi xat in amplasamentul stabilit,
simbolizat printr-o eticheta.
Scaunele de pe randul 2 si de
pe randul 3 sunt independente si
modulabile.
SCAUNE SPATE (7 LOCURI)

Scaune
75
ERGONOMIE
şi
CONFORT
3

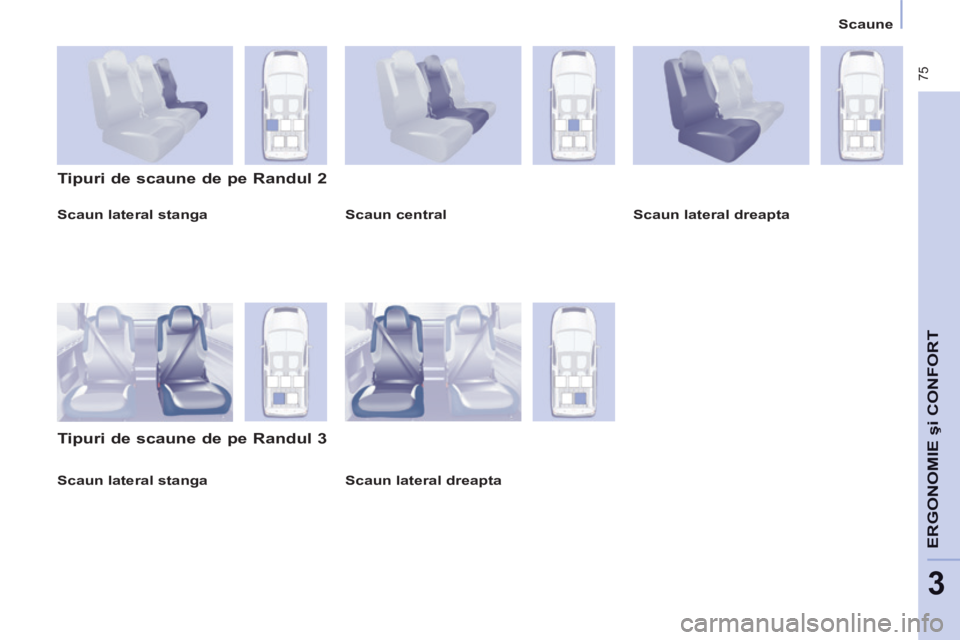

Scaun lateral stanga
Tipuri de scaune de pe Randul 2
Tipuri de scaune de pe Randul 3
Scaun central Scaun lateral dreapta
Scaun lateral dreapta
Scaun lateral stanga

Scaune
76
Inclinarea spatarului
- Acţionaţi comanda şi reglaţi înclinarea spătarului.
Transformarea spatarului in masuta
- Coborati tetiera la maxim.
- Trageţi comanda pentru rabatarea spătarului pe şezutul scaunului. Repozitionarea spatarului
- Deblocaţi spătarul trăgând
comanda, apoi replasaţi-l în poziţia
iniţială.
La readucerea în poziţie, asiguraţi-vă
de buna sa blocare.
Plierea scaunului in pozitie portofel
- Treceti in pozitie masuta.
- Ridicaţi bara situată în spatele scaunului pentru a desface
punctele de prindere din spate.
- Basculaţi ansamblul scaunului în faţă, până când se blochează.
Modularitate scaun de Rand 2 Repozitionarea scaunului
- Rabataţi scaunul pentru a fi xa punctele de ancorare din spate.
Inainte de a rabate scaunul,
asigurati-va ca:
- pe randul 3, nici un pasager nu are picioarele asezate pe
amplasamentul de ancorare a
scaunului pe podea,
- scaunul este blocat corect pe podea,
- centura de siguranta a scaunului este utilizabila.

Scaune
77
ERGONOMIE
şi
CONFORT
3
Modularitate scaune de Rand 3
Aduceti spatarul in pozitie masuta
- Coborati tetiera la maxim.
- Actionati comanda pentru a rabate spatarul pe perna de sezut a
scaunului.
Readucerea spatarului in pozitie
- Deblocati spatarul tragand de comanda, apoi aduceti-l in pozitia
initiala.
Verifi cati buna fi xare a ansamblului. Readucerea scaunului in pozitie
- Apasati comanda rosie.
- Rabateti ansamblul catre inapoi.
Dispunerea scaunului in pozitie
portofel
- Treceti in pozitie masuta.
- Ridicati palonierul echipat cu o
chinga rosie, situat in spatele
scaunului, pentru a degaja
picioarele scaunului din fi xarea din
podea.
- Basculati ansamblul catre inainte. Asigurati-va:
- de buna fi xare a scaunului in
podea,
- ca centura de siguranta a scaunului este utilizabila.

Scaune
78
Urcare, coborare de pe randul 3
Urcare in vehicul
- Plasati scaunul de pe randul 2 in pozitie masuta.
Coborare din vehicul
- Coborati tetiera la maxim.
- Actionati comanda galbena, situata pe spatarul scaunului de pe randul 2.
- Rabateti spatarul in pozitie masuta. Asigurati-va ca centura centrala
este asezata corect in ghidajul ei
din garnitura pavilionului.
- Basculati-l in pozitie portofel, pentru
a crea loc de acces. - Trageti de chinga rosie, pentru a
dispune scaunul in pozitia portofel.
- Basculati ansamblul catre inainte.
- Iesiti pe usa laterala.
Inainte de rabate scaunul,
verifi cati ca pe randul 3 nici un
pasager nu are picioarele asezate
pe amplasamentul de ancorare a
scaunului de pe randul 2.
