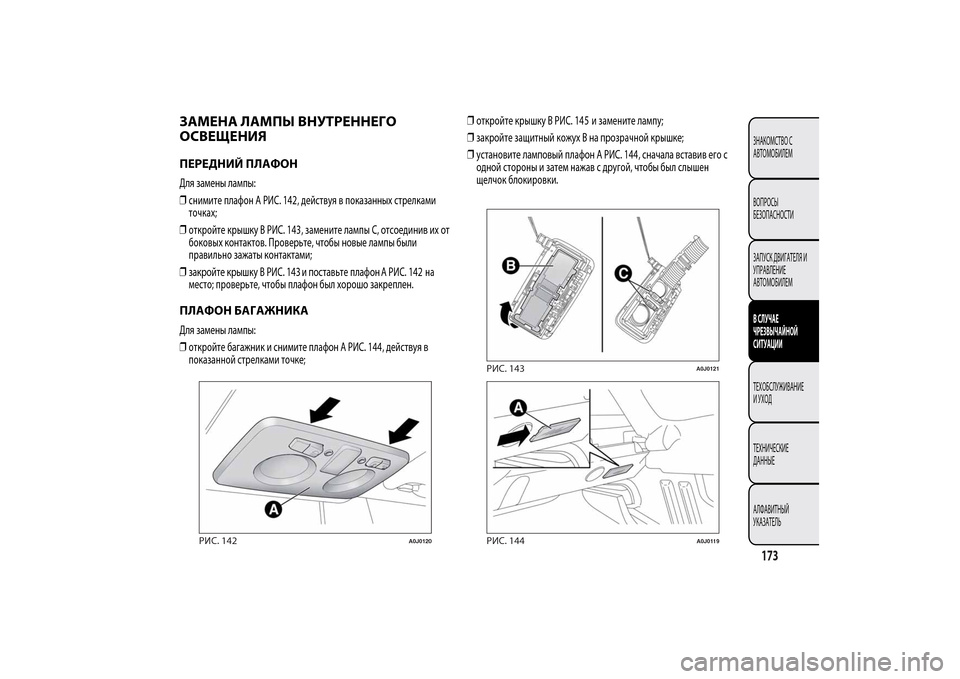

ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯПЕРЕДНИЙ ПЛАФОНДля замены лампы:
❒снимите плафон A РИС. 142, действуя в показанных стрелками
точках;
❒откройте крышку B РИС. 14 , замените лампы C, отсоединив их от
боковых контактов. Проверьте, чтобы новые лампы были
правильно зажаты контактами;
❒закройте крышку B РИС. 14 и поставьте плафон A РИС. 14 на
место; проверьте, чтобы плафон был хорошо закреплен.ПЛАФОН БАГАЖНИКАДля замены лампы:
❒откройте багажник и снимите плафон A РИС. 144, действуя в
показанной стрелками точке;❒откройте крышку B РИС. 1 и замените лампу;
❒закройте защитный кожух B на прозрачной крышке;
❒установите ламповый плафон A РИС. 144, сначала вставив его с
одной стороны и затем нажав с другой, чтобы был слышен
щелчок блокировки.
РИС. 142
A0J0120
РИС. 143
A0J0121
РИС. 144
A0J0119
173ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
3
3245

ПЛАФОН ПЕРЧАТОЧНОГО ЯЩИКАДля замены лампы:
❒откройте перчаточный ящик и снимите плафон A РИС. 146;
❒освободите лампу В от боковых контактов и замените ее на
новую, проверьте, чтобы она была правильно закреплена между
контактами.ЛАМПА ПОДСВЕТКИ(для моделей/рынков, где предусмотрено)
Для замены лампы:
❒опустите солнцезащитный козырек и снимите плафон A РИС. 147,
действуя в показанной стрелкой точке;
❒снимите защитную крышку B, отсоединив ее от выступов C,
выньте лампу D РИС. 148, потянув ее наружу, чтобы отсоединить
ее от боковых контактов;
❒вставьте новую лампу, проверьте ее положение и блокировку
между контактами;❒установите защитную крышку B РИС. 1 между выступами C;
❒установите ламповый плафон сначала со стороны E РИС. 148,
затем нажмите с другой стороны, чтобы был слышен щелчок
блокировки язычка F.
РИС. 145
A0J0118
РИС. 146
A0J0122
РИС. 147
A0J0123
174ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
47

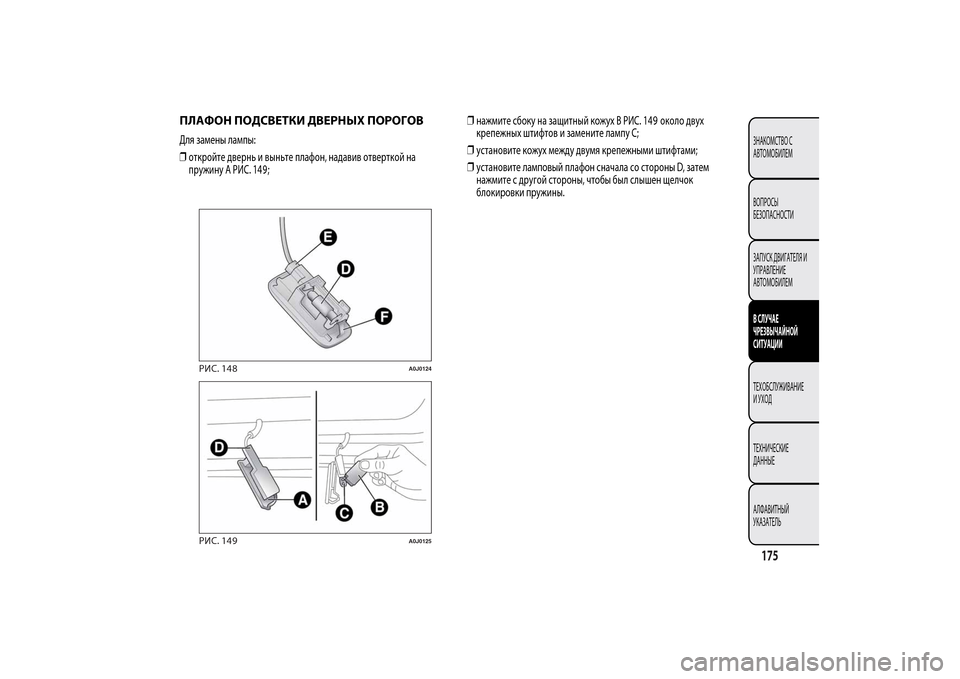

ПЛАФОН ПОДСВЕТКИ ДВЕРНЫХ ПОРОГОВДля замены лампы:
❒откройте двернь и выньте плафон, надавив отверткой на
пружину A РИС. 149;❒нажмите сбоку на защитный кожух B РИС. 1 около двух
крепежных штифтов и замените лампу C;
❒установите кожух между двумя крепежными штифтами;
❒установите ламповый плафон сначала со стороны D, затем
нажмите с другой стороны, чтобы был слышен щелчок
блокировки пружины.
РИС. 148
A0J0124
РИС. 149
A0J0125
175ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
49

ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙОБЩИЕ СВЕДЕНИЯПлавкие предохранители служат для защиты электрооборудования.
Предохранители срабатывают в случае неисправности
оборудования или неправильных с ним действий.
При возникновении неисправности какого-либо устройства
необходимо проверить эффективность соответствующего
предохранителя. Токопроводящий элемент A РИС. 1 не должен
быть прерван.
В противном случае замените перегоревший предохранитель на
другой такой же силы тока (того же цвета).
B = целый предохранитель.
C = предохранитель с нарушенным токопроводящим элементом.
В случае повторного нарушения целостности
предохранителя обратитесь в сервисный центр Alfa Romeo.
Никогда не ставьте на место перегоревшего предохранителя
металлическую проволоку или другой вспомогательный
материал.Ни в коем случае не меняйте предохранитель на другой с
большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.В случае срабатывания общего защитного предохранителя
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) обратитесь в сервисный
центр Alfa Romeo.Перед заменой предохранителя проверьте, чтобы ключ был
вынут из замка зажигания, а все электроприборы были
выключены и/или отсоединены от сети.В случае срабатывания общего защитного предохранителя
систем безопасности (система подушек безопасности,
тормозная система), систем силовых агрегатов (двигатель,
коробка переключения передач) или системы управления обратитесь в
сервисный центр Alfa Romeo.
РИС. 150
A0J0048
176ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
50

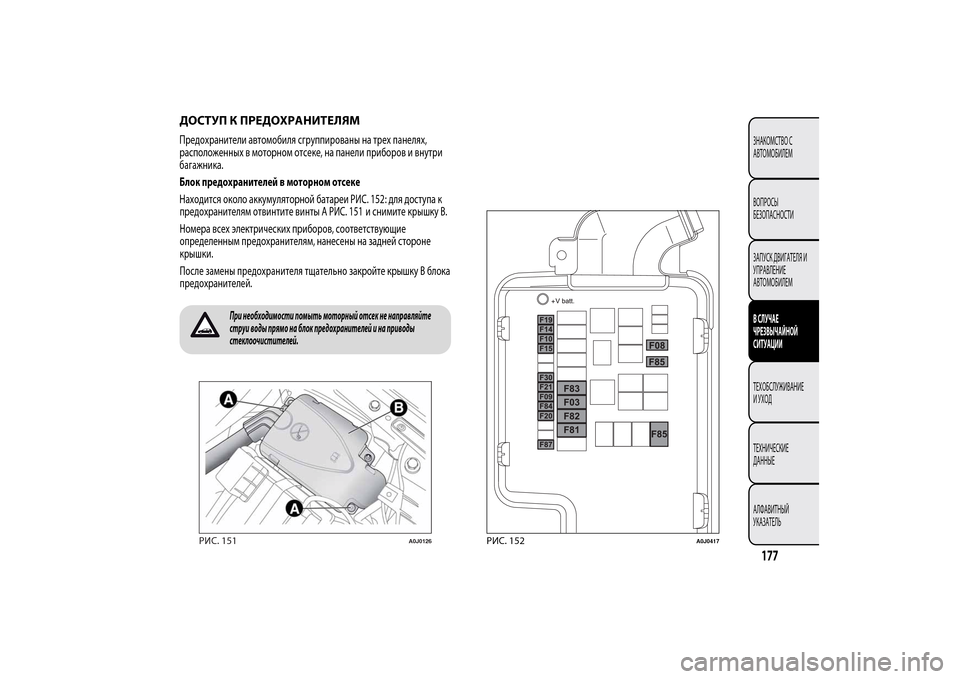

ДОСТУП К ПРЕДОХРАНИТЕЛЯМПредохранители автомобиля сгруппированы на трех панелях,
расположенных в моторном отсеке, на панели приборов и внутри
багажника.
Блок предохранителей в моторном отсеке
Находится около аккумуляторной батареи РИС. 15 : для доступа к
предохранителям отвинтите винты A РИС. 15 и снимите крышку B.
Номера всех электрических приборов, соответствующие
определенным предохранителям, нанесены на задней стороне
крышки.
После замены предохранителя тщательно закройте крышку В блока
предохранителей.
При необходимости помыть моторный отсек не направляйте
струи воды прямо на блок предохранителей и на приводы
стеклоочистителей.
РИС. 151
A0J0126
РИС. 152
A0J0417
177ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
2
1

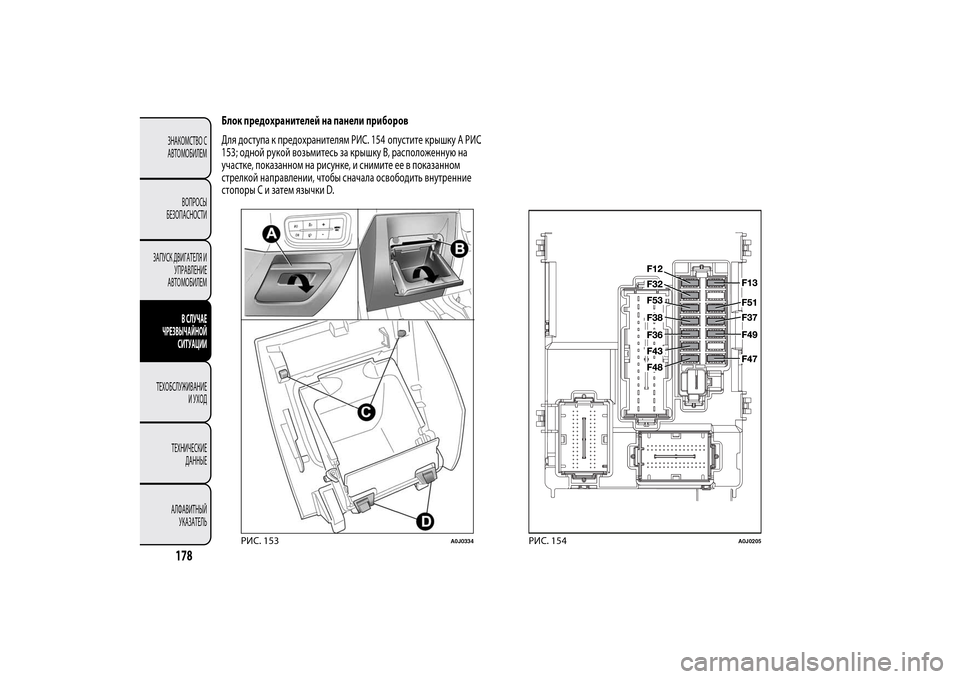

Блок предохранителей на панели приборов
Для доступа к предохранителям РИС. 15 опустите крышку A РИС.
153; одной рукой возьмитесь за крышку B, расположенную на
участке, показанном на рисунке, и снимите ее в показанном
стрелкой направлении, чтобы сначала освободить внутренние
стопоры C и затем язычки D.
РИС. 153
A0J0334
РИС. 154
A0J0205
1ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
78
4

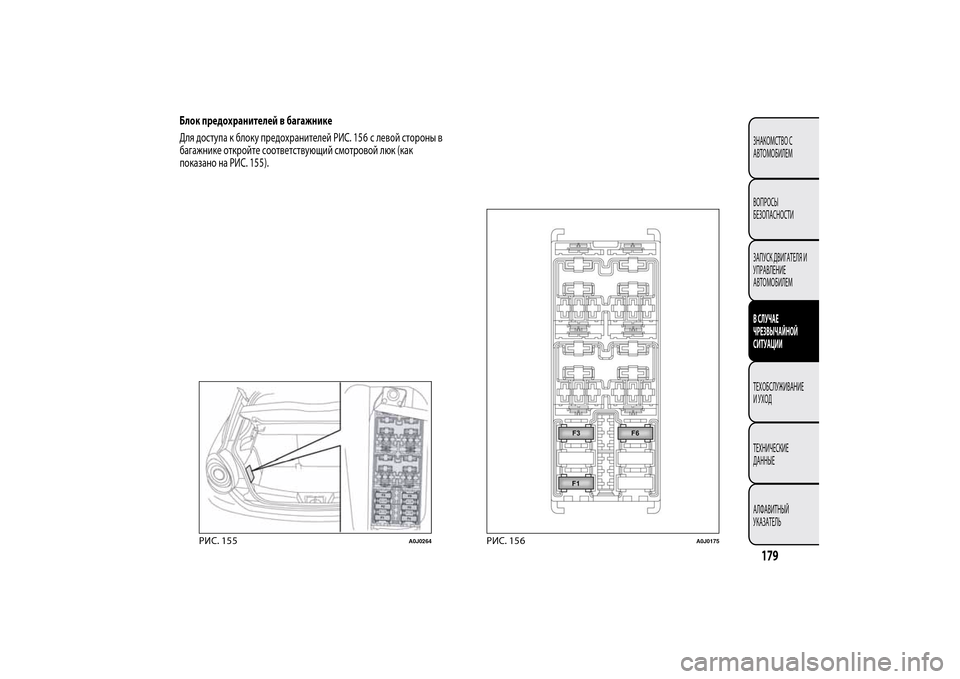

Блок предохранителей в багажнике
Для доступа к блоку предохранителей РИС. 1 с левой стороны в
багажнике откройте соответствующий смотровой люк (как
показано на РИС. 155).
РИС. 155
A0J0264
РИС. 156
A0J0175
179ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
56

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ
РИС. 152
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
Замок зажиганияF03 20
Крыльчатка электровентилятора в салоне F08 40
Дополнительный обогреватель (модели Turbo TwinAir 105 л.с. и 1.3 JTD
M-2
85 л.с.) F09 5
Битональные звуковые сигнализаторы F10 15
Фары дальнего светаF14 15
Вспомогательный обогреватель (PTC 1) F15 30
Компрессор системы климат-контроль F19 7,5
Обогрев заднего стекла, система оттаивания стекол F20 30
Топливный электрический насос на баке F21 15
Передние противотуманные фары F30 15
Вспомогательный обогреватель (PTC2) F81 60
Вспомогательный обогреватель (PTC1) F82 40
Вспомогательный обогреватель (PTC2) F82 50
СвободныйF83 –
Аудиосистема Hi-Fi (блок управления, динамик Bassbox), вариант с ручной сменой F84 20
Электрическая розетка на центральной консоли F85 15
Антизапотеватели на внешних электрических зеркалах, антизапотеватели на передних
омывателях стекол, катушка обогреваемого переключателя лобового стеклаF87 7,5
