2014 Alfa Romeo MiTo Инструкция по эксплуатации (in Russian)

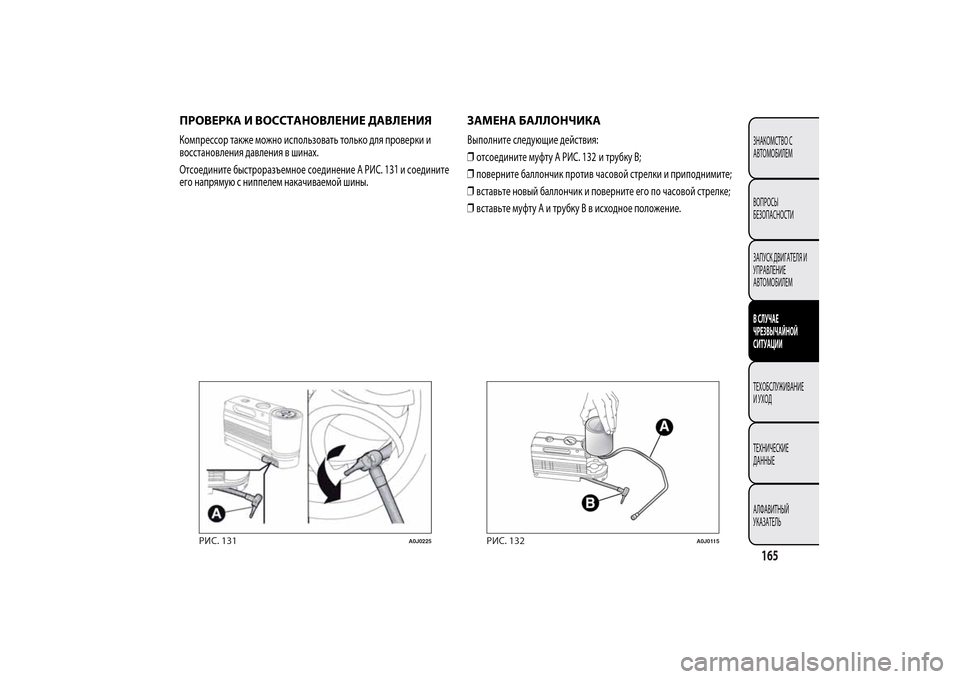

ПРОВЕРКА И ВОССТАНОВЛЕНИЕ ДАВЛЕНИЯКомпрессор также можно использовать только для проверки и
восстановления давления в шинах.
Отсоедините быстроразъемное соединение A РИС. 13 и соедините
его напрямую с ниппелем накачиваемой шины.
ЗАМЕНА БАЛЛОНЧИКАВыполните следующие действия:
❒отсоедините муфту A РИС. 13 и трубку B;
❒поверните баллончик против часовой стрелки и приподнимите;
❒вставьте новый баллончик и поверните его по часовой стрелке;
❒вставьте муфту А и трубку В в исходное положение.
РИС. 131
A0J0225
РИС. 132
A0J0115
165ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
12

ЗАМЕНА ЛАМПЫОБЩИЕ УКАЗАНИЯ❒Прежде чем приступить к замене лампы, проверьте, не
окислились ли контакты;
❒замените перегоревшие лампы на лампы такого же типа и
мощности;
❒после замены лампы в фарах всегда проверяйте регулировку
пучка света;
❒прежде чем приступить к замене лампы, убедитесь в целостности
соответствующего предохранителя. Расположение
предохранителей указано в параграфе “Замена
предохранителей” настоящего раздела.
При работе с галогенными лампами касайтесь только
металлических частей лампы. Прикосновение пальцев к
прозрачной колбе лампы может привести к снижению ее световой
интенсивности и к возможному сокращению срока службы. При случайном
прикосновении к колбе протрите ее тряпкой, смоченной спиртом, и дайте
высохнуть.Внесение изменений или неквалифицированный ремонт
электрического оборудования без учета технических
особенностей системы могут стать причиной
возникновения неисправностей и привести к возгоранию.
В колбе галогенных ламп содержится газ под давлением,
поэтому при их разрушении могут разлетаться осколки
стекла.
ПРЕДУПРЕЖДЕНИЕ При холодном или влажном климате или после
проливного дождя или мойки поверхность фар или задних фонарей
может запотевать и/или с внутренней стороны может скапливаться
конденсат. Это естественное явление, возникающее в результате
разницы температур и влажности воздуха между внутренней и
внешней стороной стекла, что не указывает на наличие
неисправности и не влияет на работу осветительных приборов.
После включения фар запотевание быстро исчезает начиная от
рассеивателя света к краям приборов.
166ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

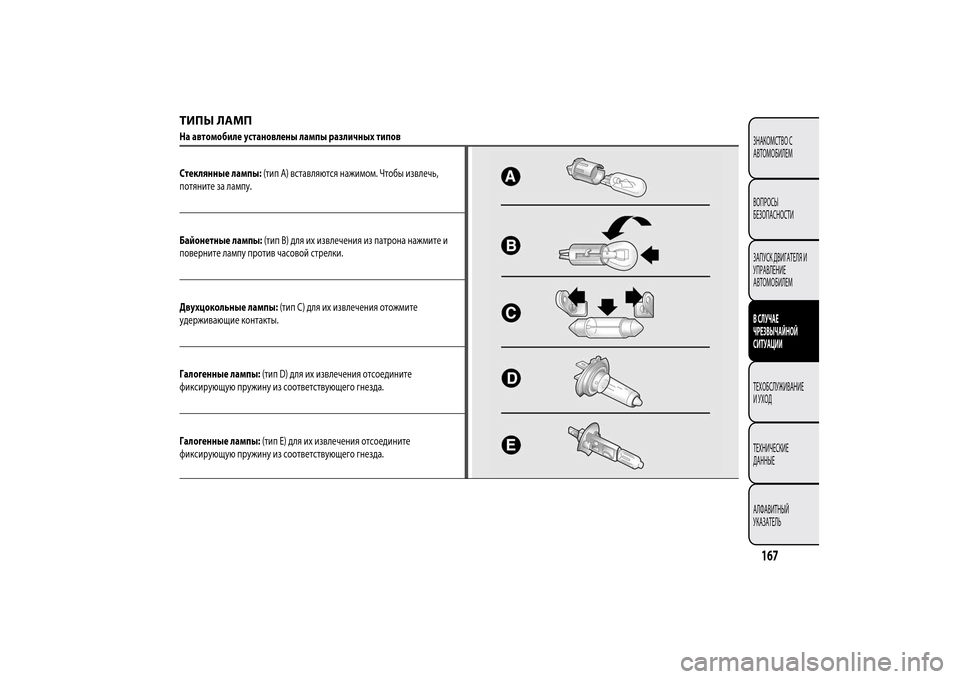

ТИПЫ ЛАМПНа автомобиле установлены лампы различных типов
Стеклянные лампы:(тип A) вставляются нажимом. Чтобы извлечь,
потяните за лампу.Байонетные лампы:(тип B) для их извлечения из патрона нажмите и
поверните лампу против часовой стрелки.
Двухцокольные лампы:(тип C) для их извлечения отожмите
удерживающие контакты.
Галогенные лампы:(тип D) для их извлечения отсоедините
фиксирующую пружину из соответствующего гнезда.
Галогенные лампы:(тип Е) для их извлечения отсоедините
фиксирующую пружину из соответствующего гнезда.
167ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

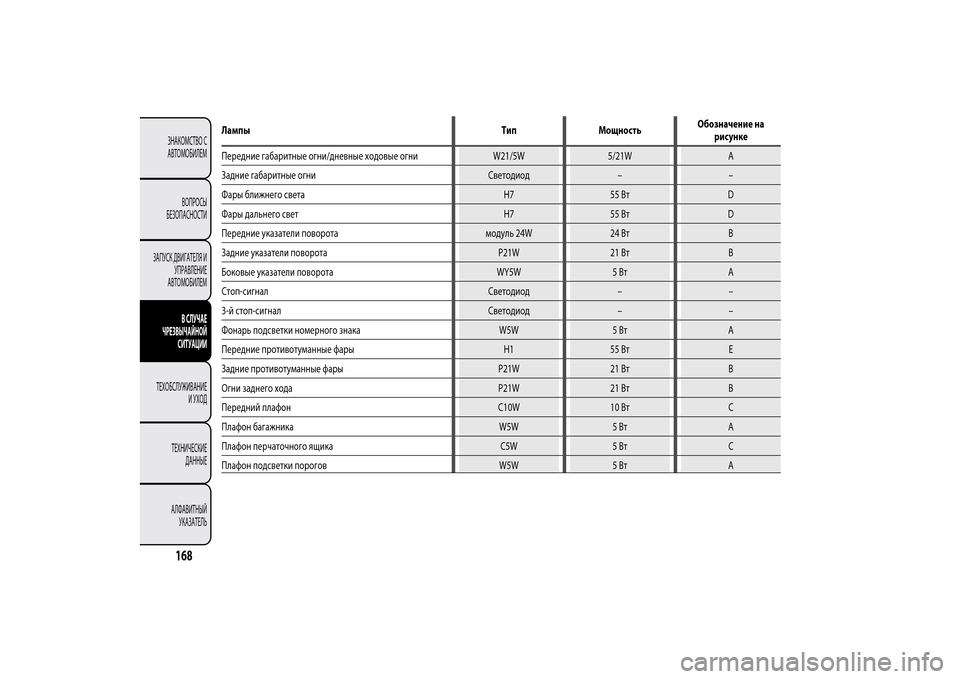

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни W21/5W 5/21W A
Задние габаритные огни Светодиод – –
Фары ближнего света H7 55 Вт D
Фары дальнего свет H7 55 Вт D
Передние указатели поворота модуль 24W 24 Вт B
Задние указатели поворота P21W 21 Вт B
Боковые указатели поворота WY5W 5 Вт A
Стоп-сигнал Светодиод – –
3-й стоп-сигнал Светодиод – –
Фонарь подсветки номерного знака W5W 5 Вт A
Передние противотуманные фары H1 55 Вт E
Задние противотуманные фары P21W 21 Вт B
Огни заднего хода P21W 21 Вт B
Передний плафон C10W 10 Вт C
Плафон багажника W5W 5 Вт A
Плафон перчаточного ящика C5W 5 Вт C
Плафон подсветки порогов W5W 5 Вт A
168ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

ЗАМЕНА ЛАМПЫ ПРИБОРА
НАРУЖНОГО ОСВЕЩЕНИЯПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫК передним оптическим элементам относятся габаритные
огни/дневные ходовые огни (D.R.L.), фары ближнего света, фары
дальнего света и указатели поворота. Положение ламп оптического
элемента РИС. 133:AГабаритные огни/дневные ходовые огни и фары ближнего светаBФары ближнего светаCУказатели поворота
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ ХОДОВЫЕ
ОГНИ (D.R.L.)Для замены лампы:
❒снимите заглушку A РИС. 133;
❒выньте патрон B РИС. 134, выньте лампу и замените;
❒вставьте патрон В на место и проверьте его крепление;
❒установите заглушку A РИС. 133.ФАРЫ ДАЛЬНЕГО СВЕТАДля замены лампы:
❒снимите заглушку A РИС. 133;
❒выньте патрон C РИС. 134, выньте лампу и замените;
❒вставьте патрон на место и проверьте его крепление;
❒установите заглушку A РИС. 133.
РИС. 133
A0J0021
РИС. 134
A0J0041
169ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

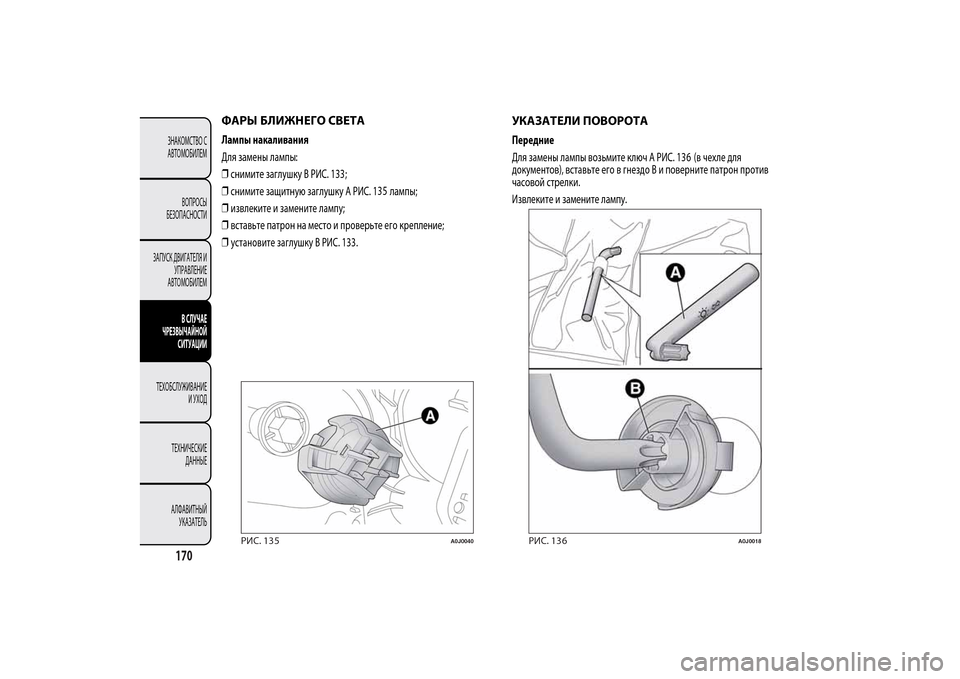

ФАРЫ БЛИЖНЕГО СВЕТАЛампы накаливания
Для замены лампы:
❒снимите заглушку B РИС. 133;
❒снимите защитную заглушку A РИС. 1 лампы;
❒извлеките и замените лампу;
❒вставьте патрон на место и проверьте его крепление;
❒установите заглушку B РИС. 133.
УКАЗАТЕЛИ ПОВОРОТАПередние
Для замены лампы возьмите ключ A РИС. 1 (в чехле для
документов), вставьте его в гнездо B и поверните патрон против
часовой стрелки.
Извлеките и замените лампу.
РИС. 135
A0J0040
РИС. 136
A0J0018
170ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
3536

Боковые
Для замены лампы:
❒нажмите на прозрачную крышку A РИС. 137, чтобы сжать
пружину B, потяните наружу и выньте узел;
❒поверните против часовой стрелки патрон C, выньте и замените
лампу;
❒установите патрон C в прозрачную крышку, вращая его по
часовой стрелке;
❒установите узел, убедившись в срабатывании внутреннего
пружинного зажима B.ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ(для моделей/рынков, где предусмотрено)
Для замены этих ламп обратитесь в сервисный центр Alfa Romeo.
ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫДля доступа к оптическому элементу поднимите боковую обшивку
багажника (см. РИС. 138). Внутри заднего оптического элемента
находятся лампы габаритных огней, индикаторов поворота и
стоп-сигналов.ГАБАРИТНЫЕ ОГНИ/СТОП-СИГНАЛЫСветодиодные лампы. Для замены ламп обратитесь в сервисный
центр Alfa Romeo.УКАЗАТЕЛИ ПОВОРОТАДля замены лампы снимите боковую обшивку багажного
отделения, выверните патрон А РИС. 1 и затем замените саму
лампу.
РИС. 137
A0J0042
РИС. 138
A0J0043
171ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
38

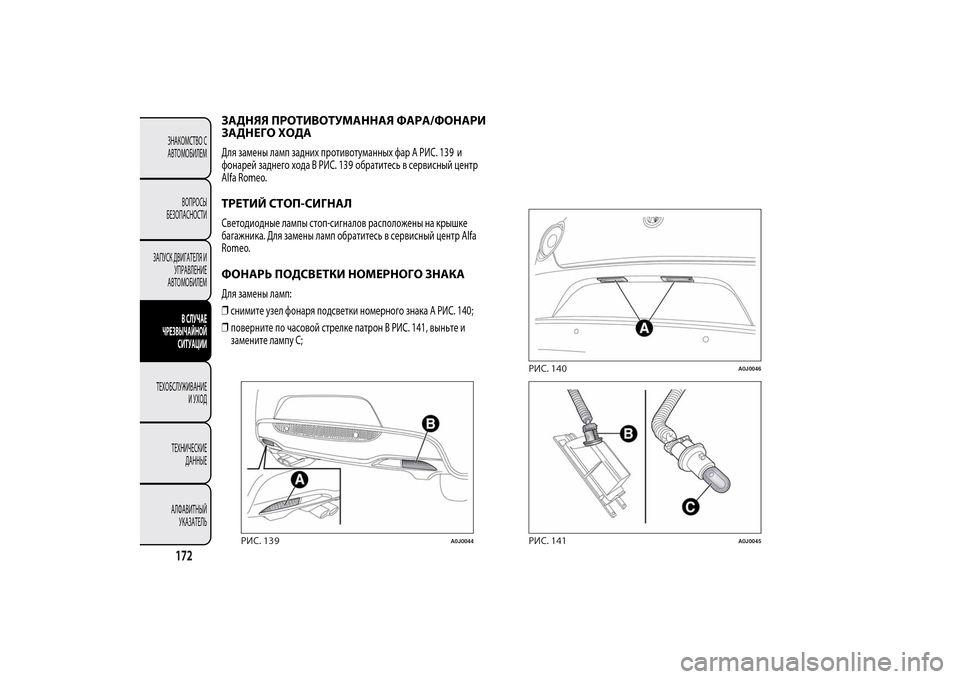

ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА/ФОНАРИ
ЗАДНЕГО ХОДАДля замены ламп задних противотуманных фар A РИС. 1 и
фонарей заднего хода B РИС. 1 обратитесь в сервисный центр
Alfa Romeo.ТРЕТИЙ СТОП-СИГНАЛСветодиодные лампы стоп-сигналов расположены на крышке
багажника. Для замены ламп обратитесь в сервисный центр Alfa
Romeo.ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКАДля замены ламп:
❒снимите узел фонаря подсветки номерного знака A РИС. 140;
❒поверните по часовой стрелке патрон B РИС. 141, выньте и
замените лампу С;
РИС. 139
A0J0044
РИС. 140
A0J0046
РИС. 141
A0J0045
172ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
39
