2013 TOYOTA AVENSIS Priručnik (in Serbian)

5-2. Кораци које треба предузети у случају нужде
У случају невоље
649
5

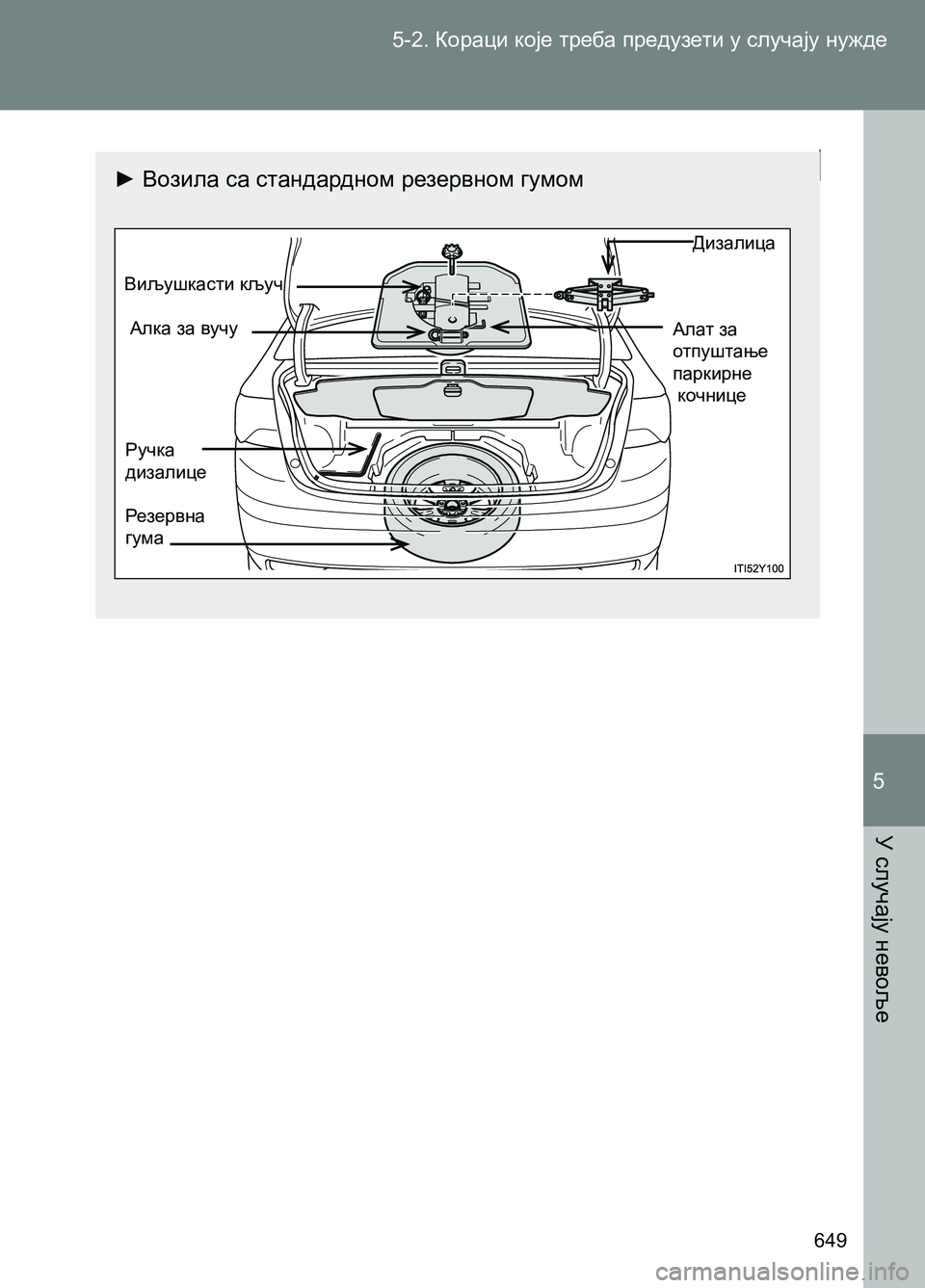

► Возила са стандардном резервном гумом
Виљушкасти кључ
Алка за вучу
Резервна
гумаДизалица
Ручка
дизалицеАлат за
отпуштање
паркирне
кочнице
Book - AVENSIS.indb 649Book - AVENSIS.indb 64903-Apr-12 13:37:0603-Apr-12 13:37:06

5-2. Кораци које треба предузети у случају нужде
650
Вађење дизалице
Подигните куку на табли на
поду пртљажника.
Учврстите таблу помоћу куке.
Возила са стандардном ре-
зервном гумом:
Откачите ремен и извадите
дизалицу.
Када враћате дизалицу на
место проверите да је чврсто
причвршћена ременом.
КОРАК1
КОРАК2
КОРАК3
Book - AVENSIS.indb 650Book - AVENSIS.indb 65003-Apr-12 13:37:0703-Apr-12 13:37:07

5-2. Кораци које треба предузети у случају нужде
У случају невоље
651
5
Вађење резервне гуме
► Возила са компактном резервном гумом
► Возила са стандардном резервном гумом
Олабавите централни прич-
вршћивач који учвршћује ре-
зервну гуму.
Олабавите централни прич-
вршћивач који учвршћује ре-
зервну гуму и кутију са алатом.
Book - AVENSIS.indb 651Book - AVENSIS.indb 65103-Apr-12 13:37:0703-Apr-12 13:37:07

5-2. Кораци које треба предузети у случају нужде
652

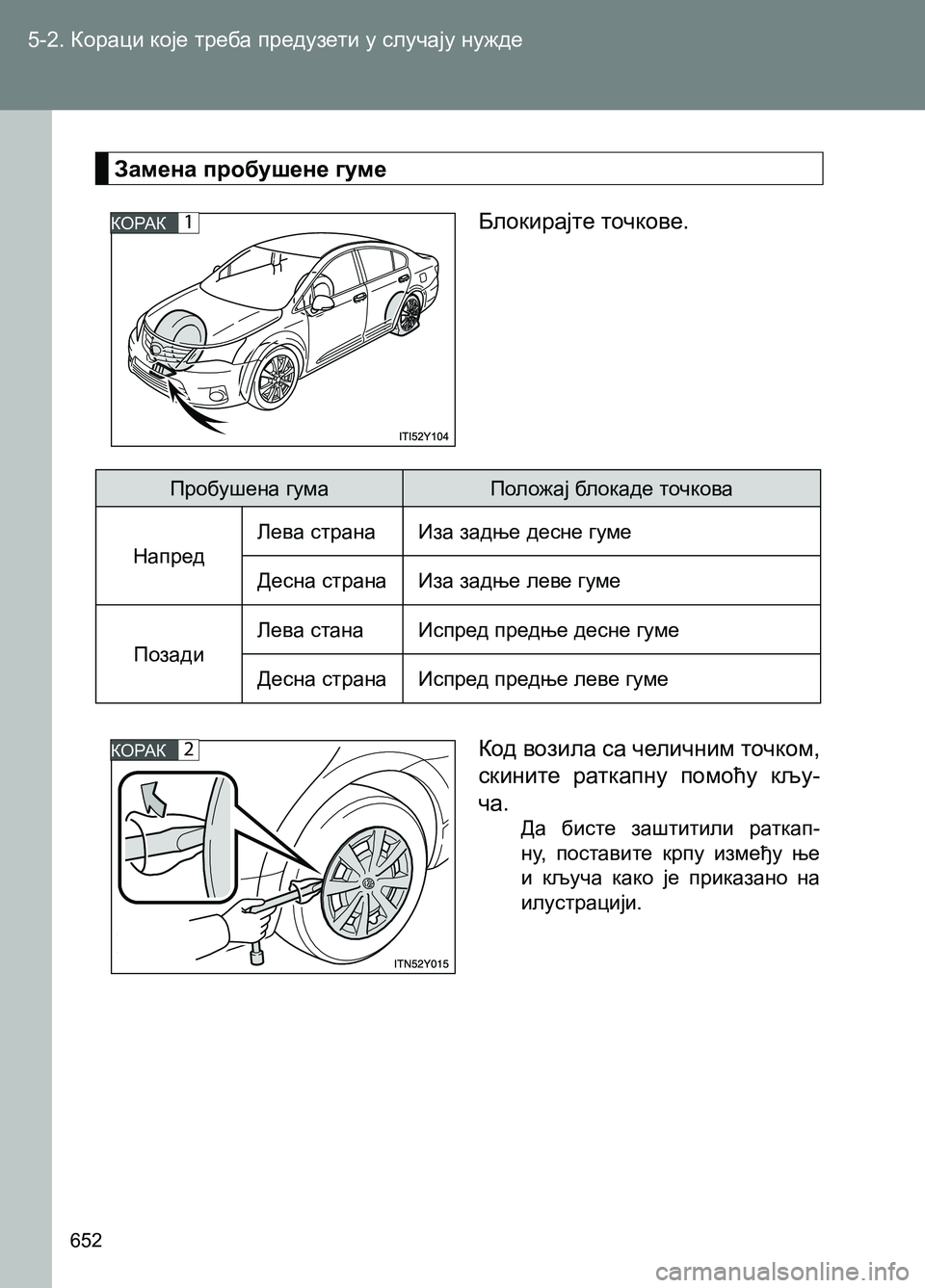

Замена пробушене гуме
КОРАК1
КОРАК2
Блокирајте точкове.
Код возила са челичним точком,
скините раткапну помоћу кљу-
ча.
Да бисте заштитили раткап-
ну, поставите крпу између ње
и кључа како је приказано на
илустрацији.
Пробушена гума Положај блокаде точкова
НапредЛева страна Иза задње десне гуме
Десна страна Иза задње леве гуме
ПозадиЛева стана Испред предње десне гуме
Десна страна Испред предње леве гуме
Book - AVENSIS.indb 652Book - AVENSIS.indb 65203-Apr-12 13:37:0803-Apr-12 13:37:08

5-2. Кораци које треба предузети у случају нужде
У случају невоље
653
5

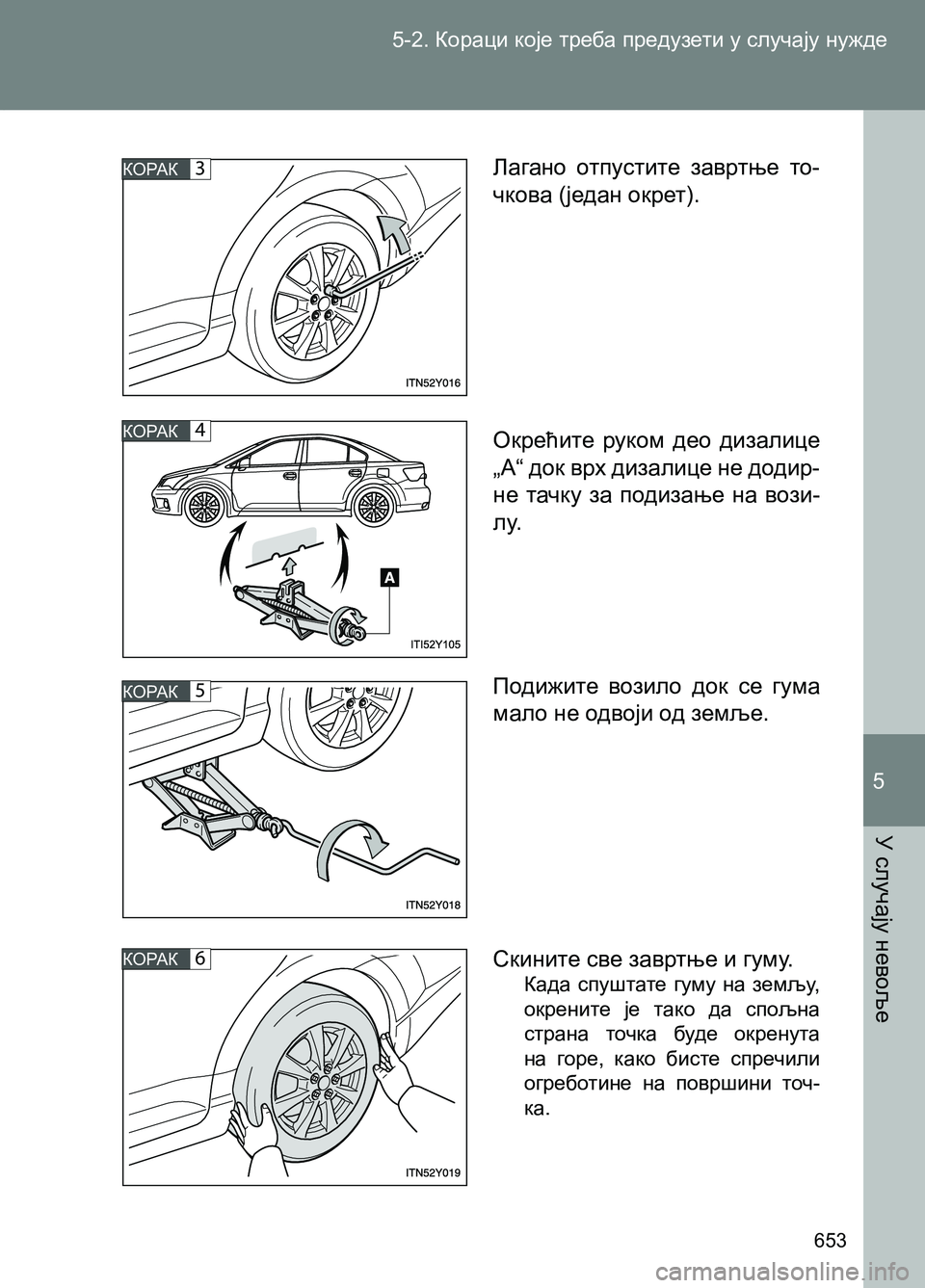

КОРАК3
КОРАК4
КОРАК5
КОРАК6
Лагано отпустите завртње то-
чкова (један окрет).
Окрећите руком део дизалице
„А“ док врх дизалице не додир-
не тачку за подизање на вози-
лу.
Подижите возило док се гума
мало не одвоји од земље.
Скините све завртње и гуму.
Када спуштате гуму на земљу,
окрените је тако да спољна
страна точка буде окренута
на горе, како бисте спречили
огреботине на површини точ-
ка.
Book - AVENSIS.indb 653Book - AVENSIS.indb 65303-Apr-12 13:37:0803-Apr-12 13:37:08

5-2. Кораци које треба предузети у случају нужде
654

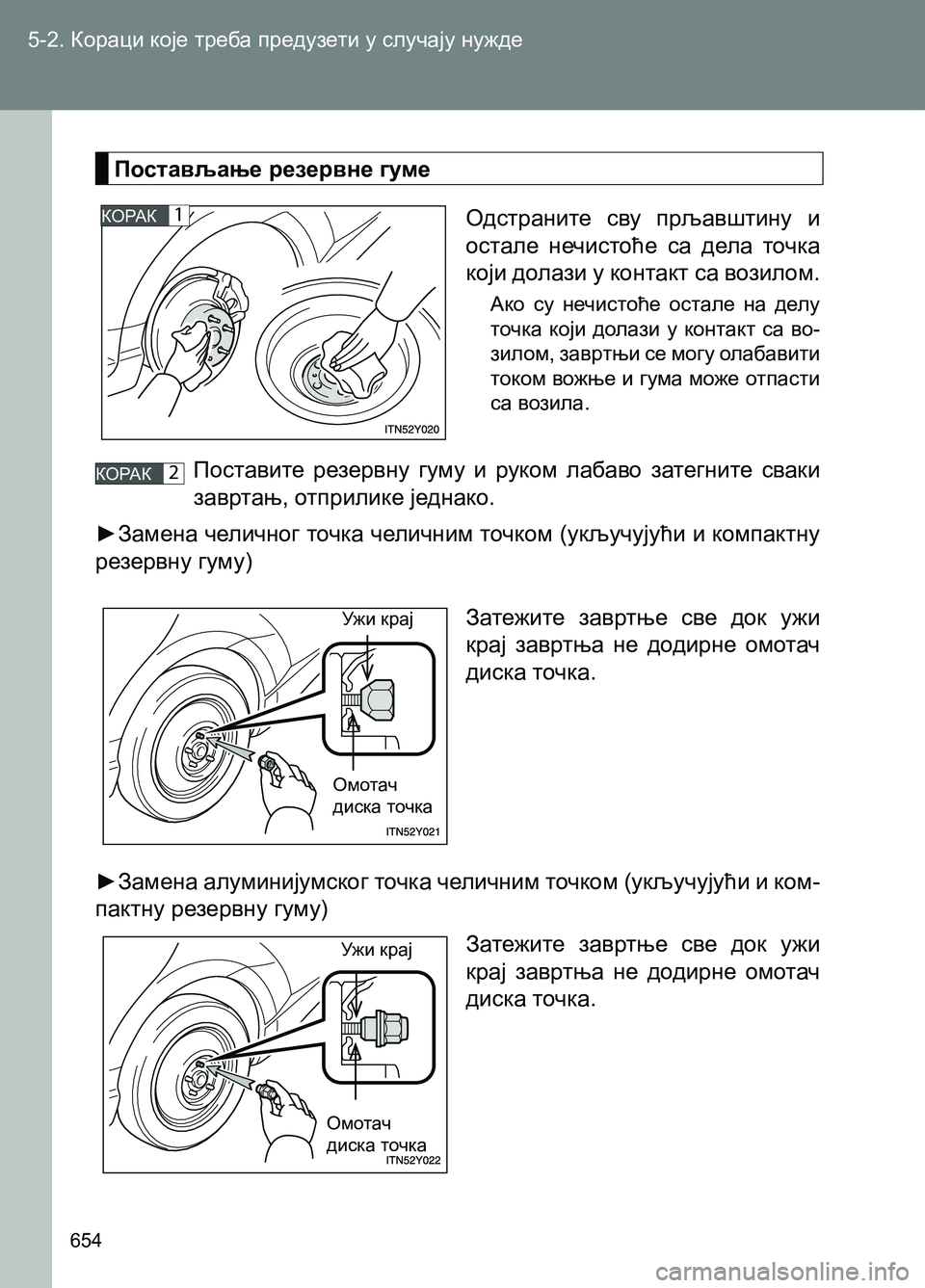

Постављање резервне гуме
Одстраните сву прљавштину и
остале нечистоће са дела точка
који долази у контакт са возилом.
Ако су нечистоће остале на делу
точка који долази у контакт са во-
зилом, завртњи се могу олабавити
током вожње и гума може отпасти
са возила.
Затежите завртње све док ужи
крај завртња не додирне омотач
диска точка.
Затежите завртње све док ужи
крај завртња не додирне омотач
диска точка. Поставите резервну гуму и руком лабаво затегните сваки
завртањ, отприлике једнако.
►Замена челичног точка челичним точком (укључујући и компактну
резервну гуму)
КОРАК1
КОРАК2
►Замена алуминијумског точка челичним точком (укључујући и ком-
пактну резервну гуму)
Ужи крај
Ужи крај Омотач
диска точка
Омотач
диска точка
Book - AVENSIS.indb 654Book - AVENSIS.indb 65403-Apr-12 13:37:0903-Apr-12 13:37:09

5-2. Кораци које треба предузети у случају нужде
У случају невоље
655
5

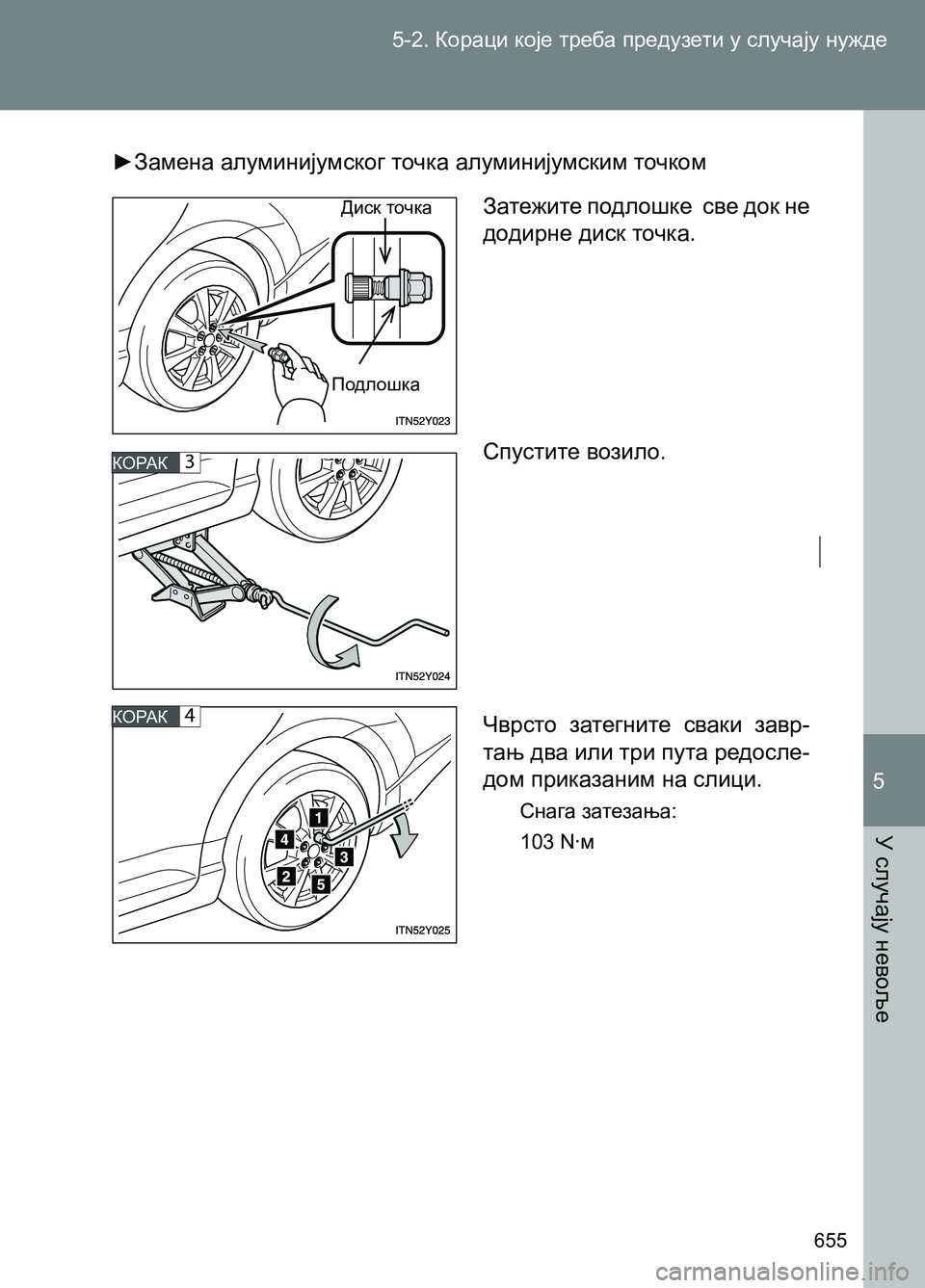

►Замена алуминијумског точка алуминијумским точком
КОРАК3
КОРАК4
Затежите подлошке све док не
додирне диск точка.
Спустите возило.
Чврсто затегните сваки завр-
тањ два или три пута редосле-
дом приказаним на слици.
Снага затезања:
103 N∙м
Диск точка
Подлошка
Book - AVENSIS.indb 655Book - AVENSIS.indb 65503-Apr-12 13:37:0903-Apr-12 13:37:09

5-2. Кораци које треба предузети у случају нужде
656

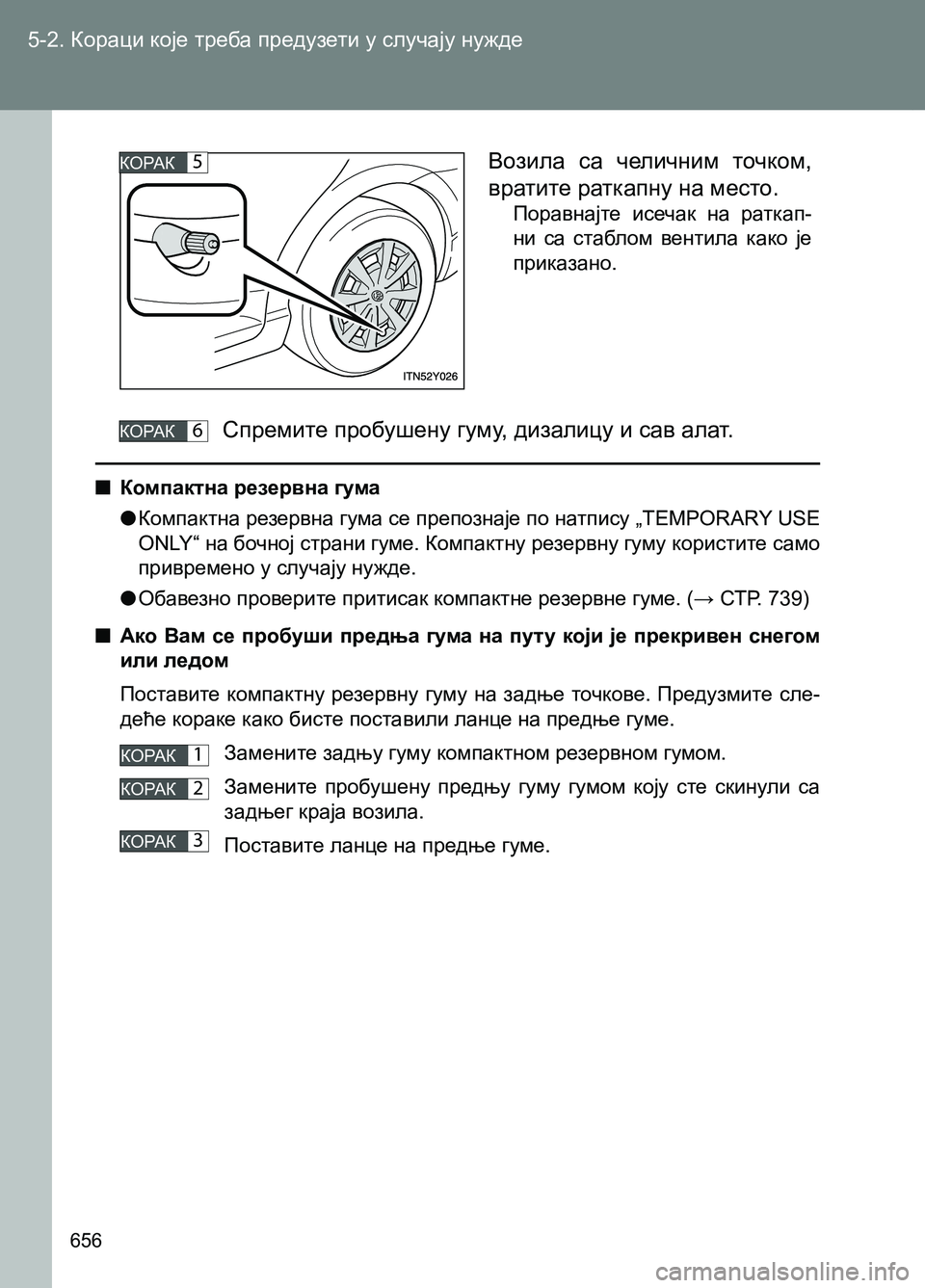

■Компактна резервна гума
●Компактна резервна гума се препознаје по натпису „TEMPORARY USE
ONLY“ на бочној страни гуме. Компактну резервну гуму користите само
привремено у случају нужде.
●Обавезно проверите притисак компактне резервне гуме. (→ СТР. 739)
■Ако Вам се пробуши предња гума на путу који је прекривен снегом
или ледом
Поставите
компактну резервну гуму на задње точкове. Предузмите сле-
деће кораке како бисте поставили ланце на предње гуме.
Замените задњу гуму компактном резервном гумом.
Замените пробушену предњу гуму гумом коју сте скинули са
задњег краја возила.
Поставите ланце на предње гуме.
КОРАК6
КОРАК1
КОРАК2
КОРАК3
КОРАК5Возила са челичним точком,
вратите раткапну на место.
Поравнајте исечак на раткап-
ни са стаблом вентила како је
приказано.
Спремите пробушену гуму, дизалицу и сав алат.
Book - AVENSIS.indb 656Book - AVENSIS.indb 65603-Apr-12 13:37:0903-Apr-12 13:37:09
