Одржавање и нега
569
4

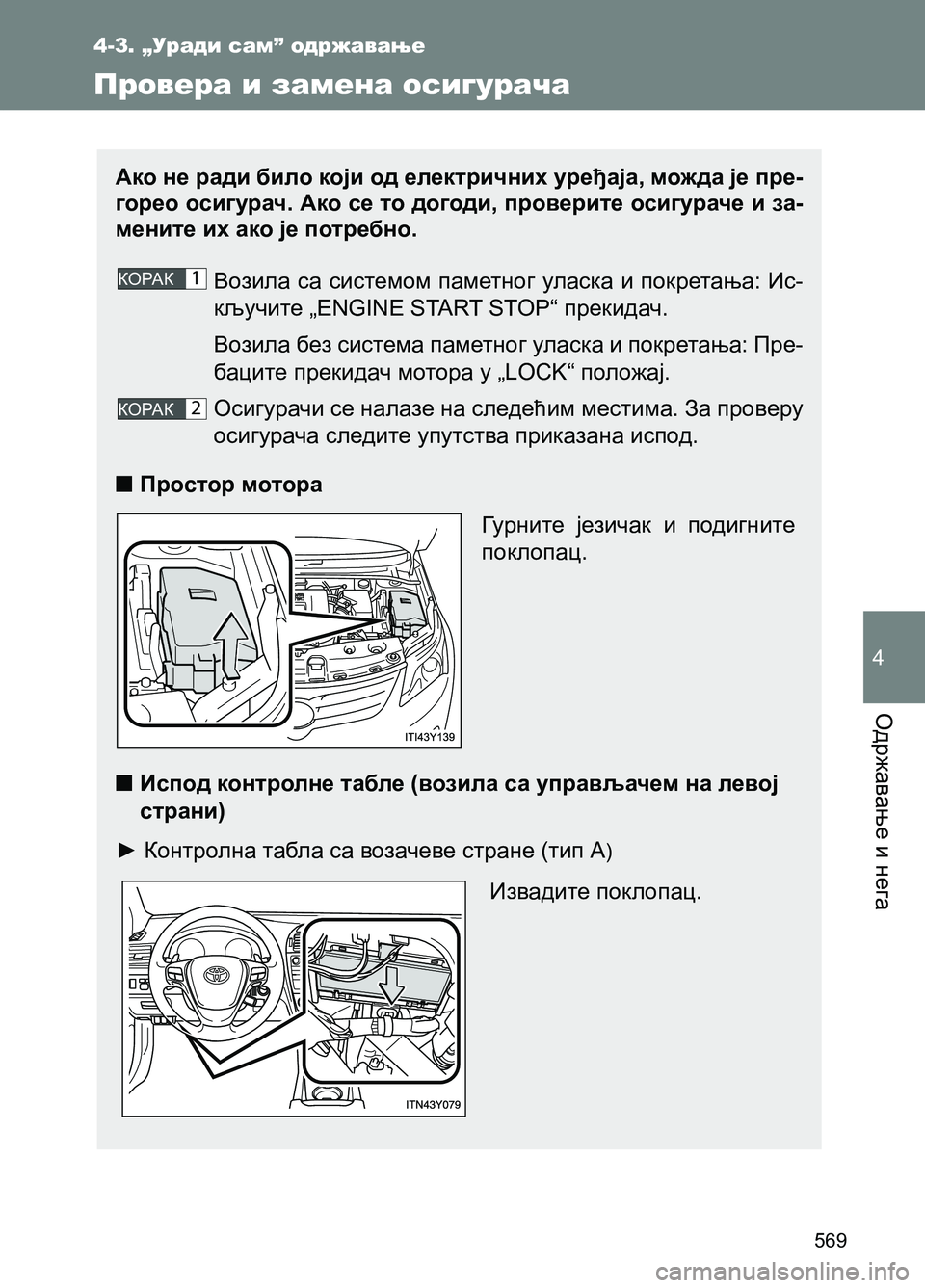

Ако не ради било који од електричних уређаја, можда је пре-
горео осигурач. Ако се то догоди, проверите осигураче и за-
мените их ако је потребно.
Возила са системом паметног уласка и покретања: Ис-
кључите „ENGINE START STOP“ прекидач.
Возила без система паметног уласка и покретања: Пре-
баците прекидач мотора у „LOCK“ положај.
Осигурачи се
налазе на следећим местима. За проверу
осигурача следите упутства приказана испод.
■Простор мотора
■Испод контролне табле (возила са управљачем на левој
страни)
► Контролна табла са возачеве стране (тип А
)
4-3. „Уради сам” одржавање
Провера и замена осигурача
КОРАК1
КОРАК2
Гурните језичак и подигните
поклопац.
Извадите поклопац.
Book - AVENSIS.indb 569Book - AVENSIS.indb 56903-Apr-12 13:36:4303-Apr-12 13:36:43

4-3. „Уради сам“ одржавање
570

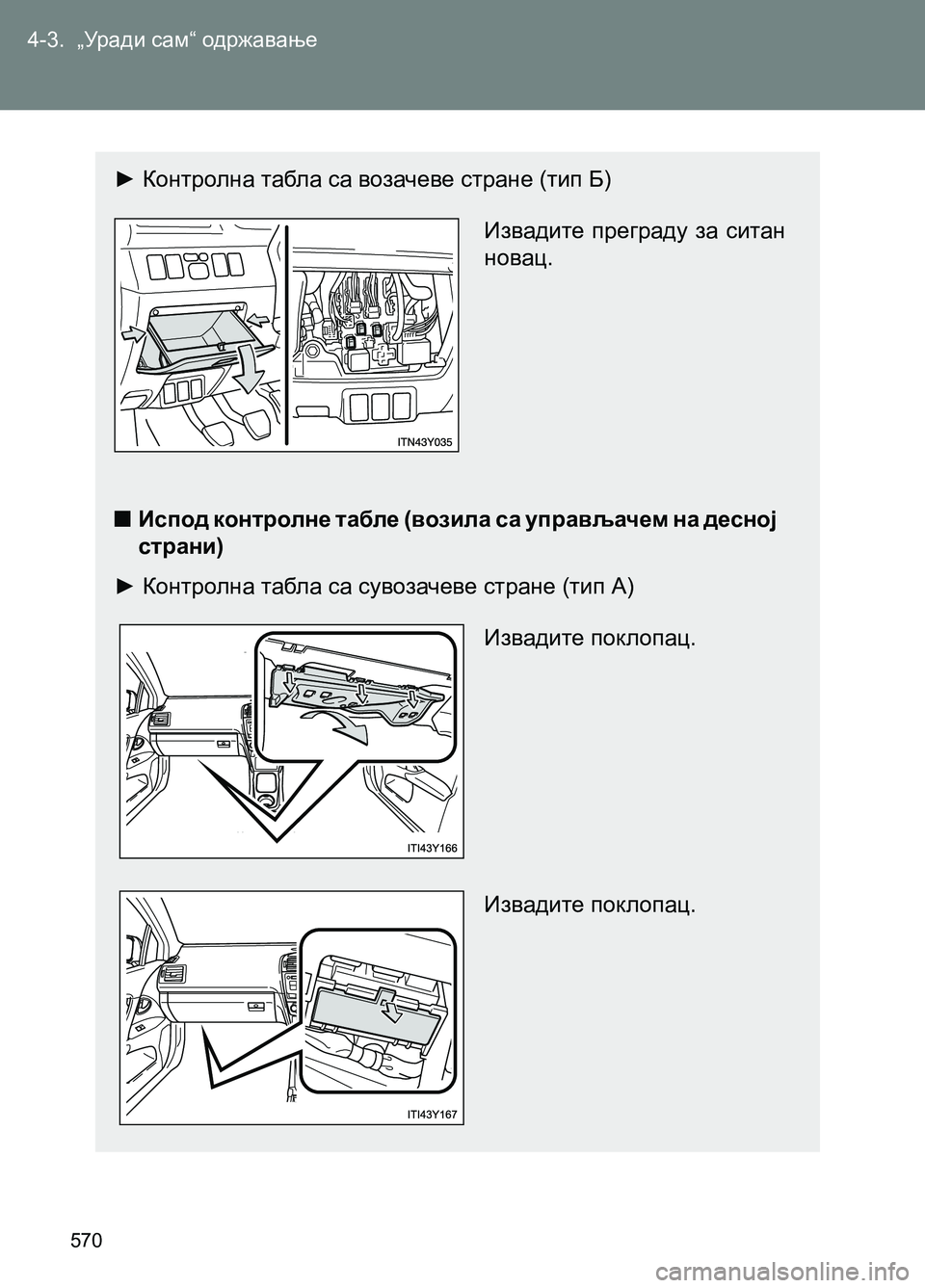

► Контролна табла са возачеве стране (тип Б)
■Испод контролне табле (возила са управљачем на десној
страни)
► Контролна табла са сувозачеве стране (тип А)
Извадите преграду за ситан
новац.
Извадите поклопац.
Извадите поклопац.
Book - AVENSIS.indb 570Book - AVENSIS.indb 57003-Apr-12 13:36:4403-Apr-12 13:36:44

4-3. „Уради сам“ одржавање
Одржавање и нега
571
4

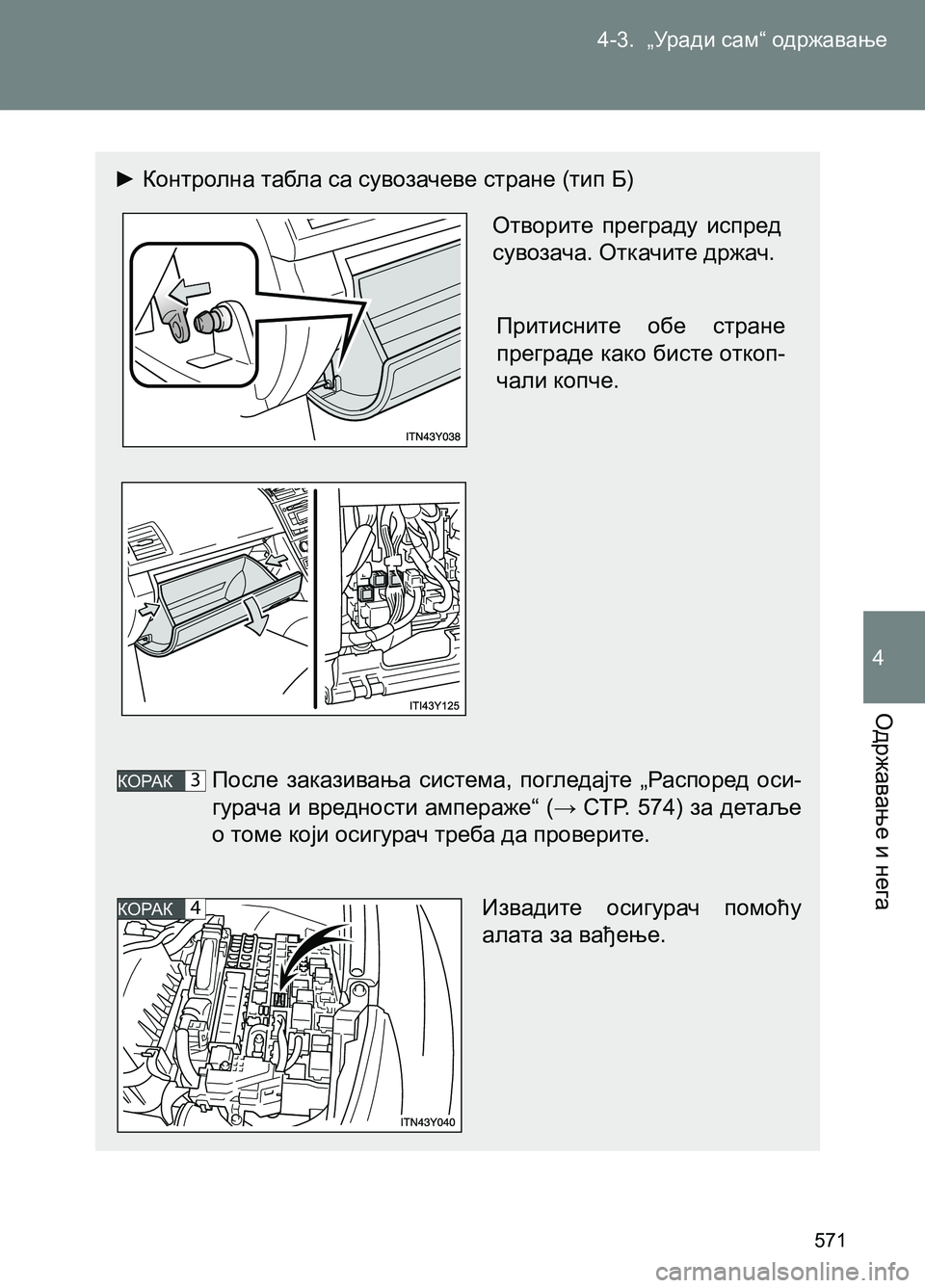

► Контролна табла са сувозачеве стране (тип Б)
После заказивања система, погледајте „Распоред оси-
гурача и вредности ампераже“ (→ СТР. 574) за детаље
о томе који осигурач треба да проверите.
Извадите осигурач помоћу
алата за вађење. Отворите преграду испред
сувозача. Откачите држач.
Притисните обе стране
преграде како бисте откоп-
чали копче.
КОРАК3
КОРАК4
Book - AVENSIS.indb 571Book - AVENSIS.indb 57103-Apr-12 13:36:4403-Apr-12 13:36:44

4-3. „Уради сам“ одржавање
572

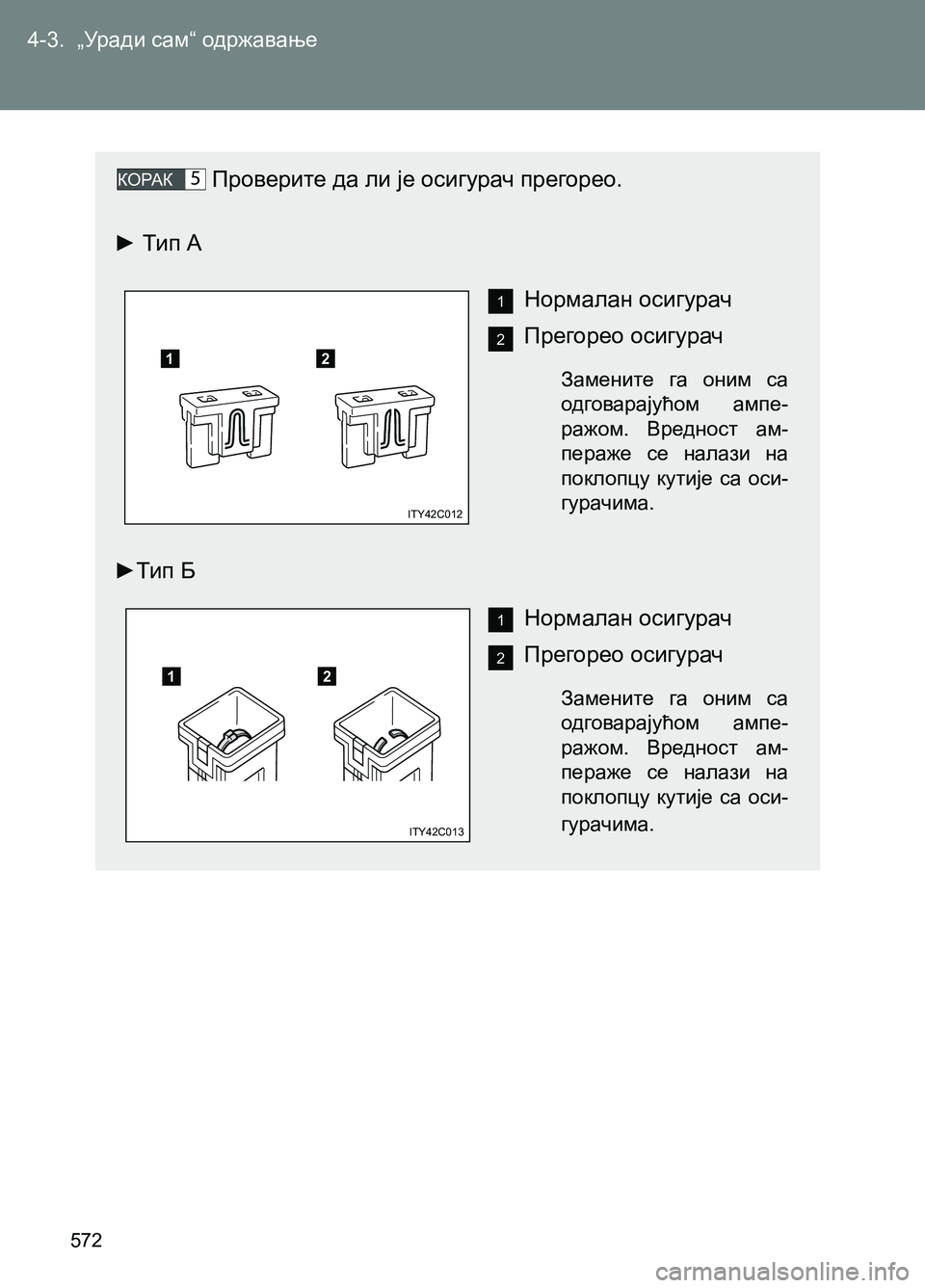

Проверите да ли је осигурач прегорео.
► Тип А
►Тип БНормалан осигурач
Прегорео осигурач
Замените га оним са
одговарајућом ампе-
ражом. Вредност ам-
пераже се налази на
поклопцу кутије са оси-
гурачима.
Нормалан осигурач
Прегорео осигурач
Замените га оним са
одговарајућом ампе-
ражом. Вредност ам-
пераже се налази на
поклопцу кутије са оси-
гурачима.
КОРАК5
12
ITY42C012
12
ITY42C013
1
1
2
2
Book - AVENSIS.indb 572Book - AVENSIS.indb 57203-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
Одржавање и нега
573
4

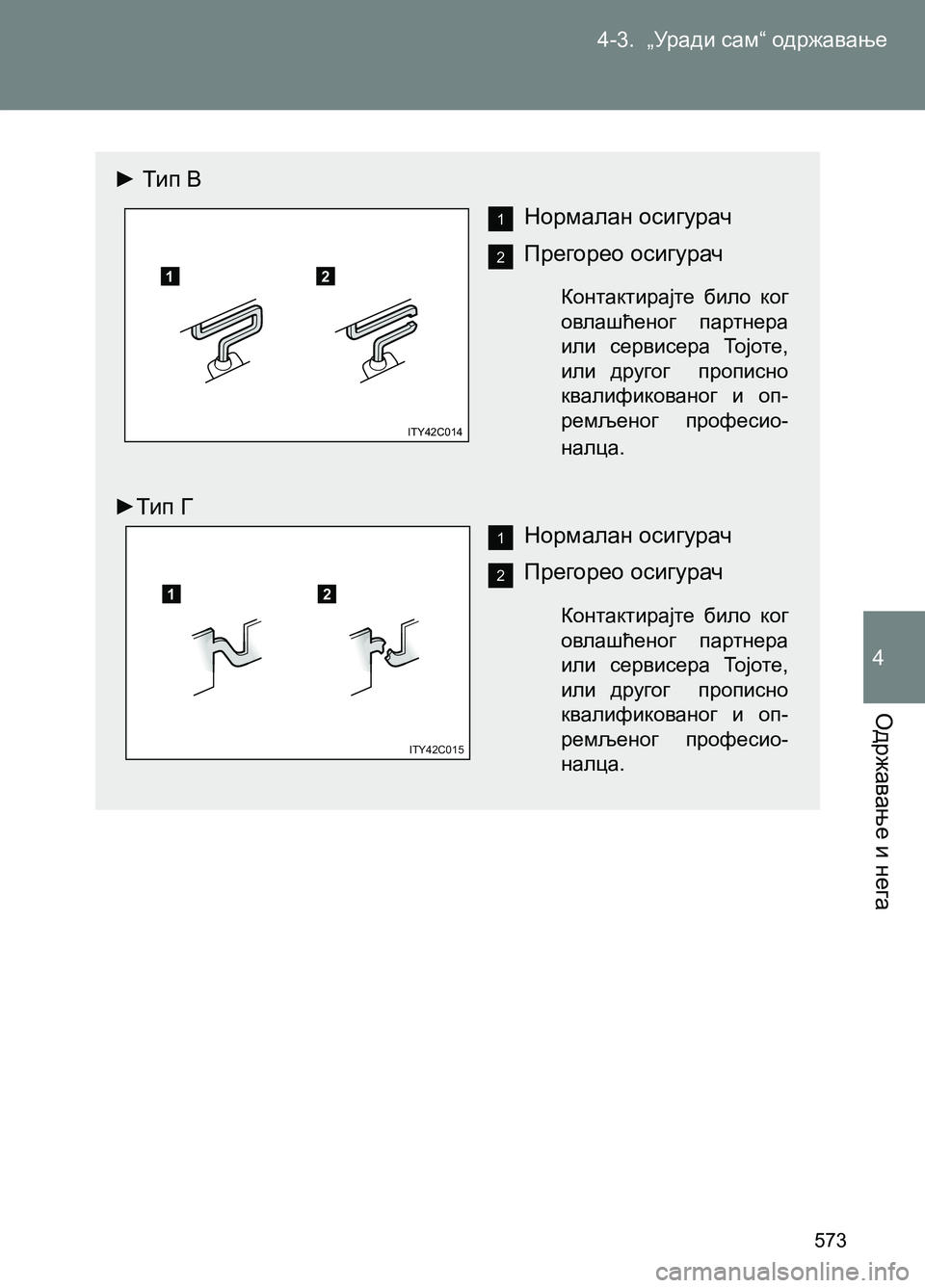

► Тип В
►Тип ГНормалан осигурач
Прегорео осигурач
Контактирајте било ког
овлашћеног партнера
или сервисера Тојоте,
или другог прописно
квалификованог и оп-
ремљеног професио-
налца.
Нормалан осигурач
Прегорео осигурач
Контактирајте било ког
овлашћеног партнера
или сервисера Тојоте,
или другог прописно
квалификованог и оп-
ремљеног професио-
налца.
12
ITY42C014
12
ITY42C015
1
1
2
2
Book - AVENSIS.indb 573Book - AVENSIS.indb 57303-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
574

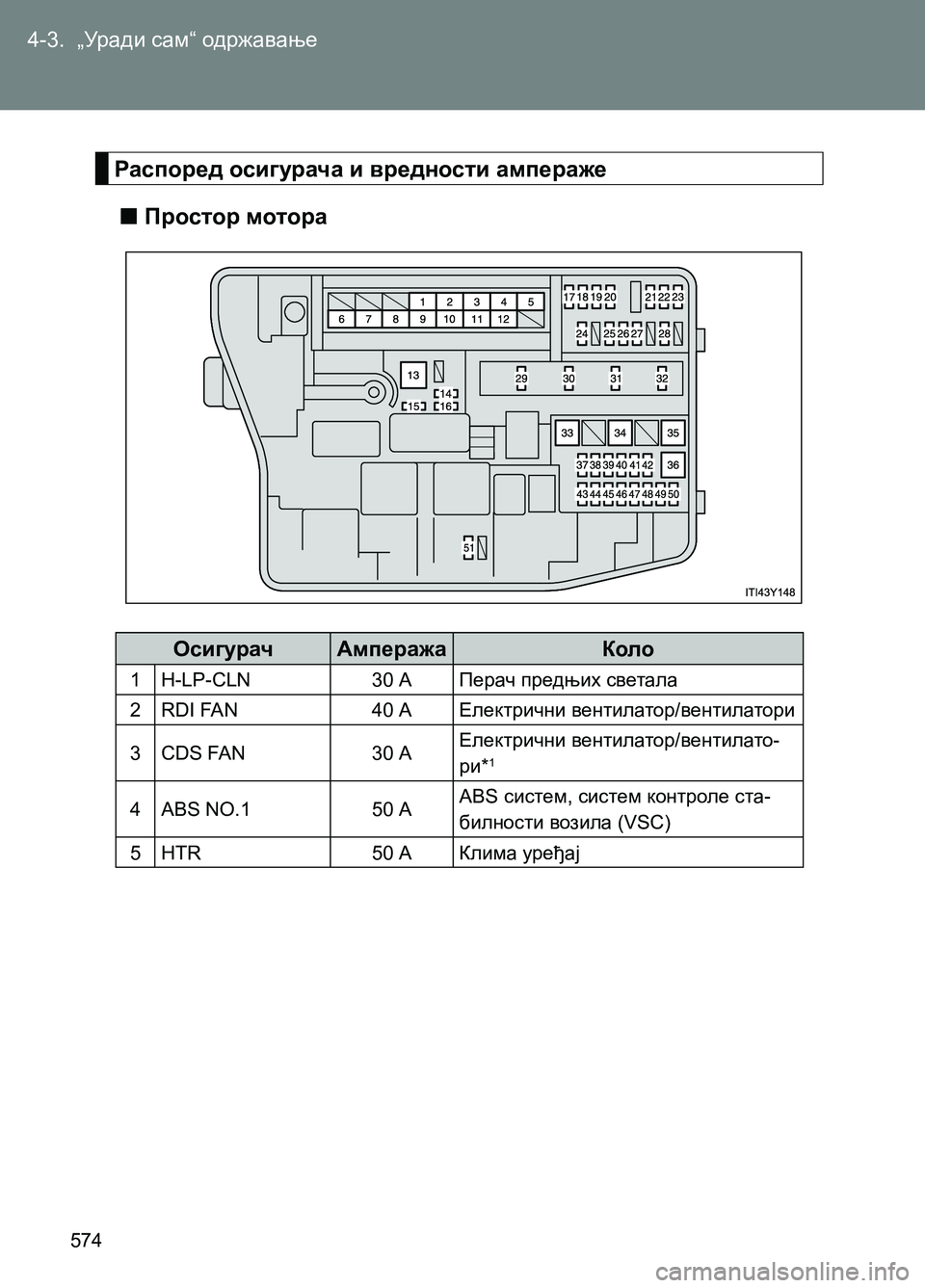

■Простор мотора
Осигурач Ампеража Коло
1 H-LP-CLN 30 А Перач предњих светала
2 RDI FAN 40 А Електрични вентилатор/вентилатори
3 CDS FAN 30 АЕлектрични вентилатор/вентилато-
ри*
1
4 ABS NO.1 50 АABS систем, систем контроле ста-
билности возила (VSC)
5 HTR 50 А Клима уређај
Распоред осигурача и вредности ампераже
Book - AVENSIS.indb 574Book - AVENSIS.indb 57403-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
Одржавање и нега
575
4

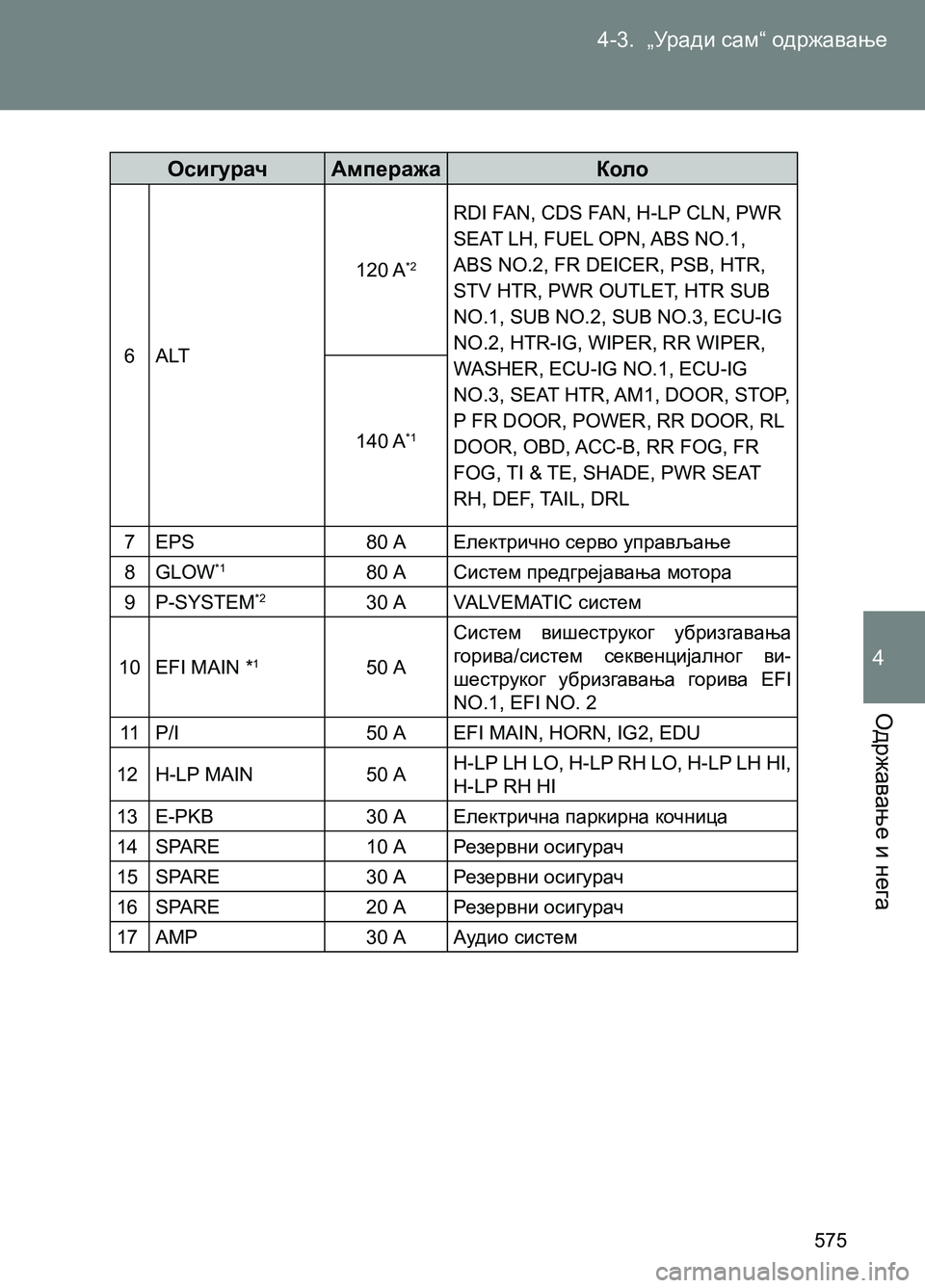

Осигурач Ампеража Коло
6ALT120 A
*2
RDI FAN, CDS FAN, H-LP CLN, PWR
SEAT LH, FUEL OPN, ABS NO.1,
ABS NO.2, FR DEICER, PSB, HTR,
STV HTR, PWR OUTLET, HTR SUB
NO.1, SUB NO.2, SUB NO.3, ECU-IG
NO.2, HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NO.1, ECU-IG
NO.3, SEAT HTR, AM1, DOOR, STOP,
P FR DOOR, POWER, RR DOOR, RL
DOOR, OBD, ACC-B, RR FOG, FR
FOG, TI & TE, SHADE, PWR SEAT
RH, DEF, TAIL, DRL 140 A
*1
7 EPS 80 А Електрично серво управљање
8 GLOW
*180 А Систем предгрејавања мотора
9 P-SYSTEM
*230 АVALVEMATIC систем
10 EFI MAIN *
150 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива EFI
NO.1, EFI NO. 2
11 P/I 50 АEFI MAIN, HORN, IG2, EDU
12 H-LP MAIN 50 АH-LP LH LO, H-LP RH LO, H-LP LH HI,
H-LP RH HI
13 E-PKB 30 А Електрична паркирна кочница
14 SPARE 10 А Резервни осигурач
15 SPARE 30 А Резервни осигурач
16 SPARE 20 А Резервни осигурач
17 AMP 30 А Аудио систем
Book - AVENSIS.indb 575Book - AVENSIS.indb 57503-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
576

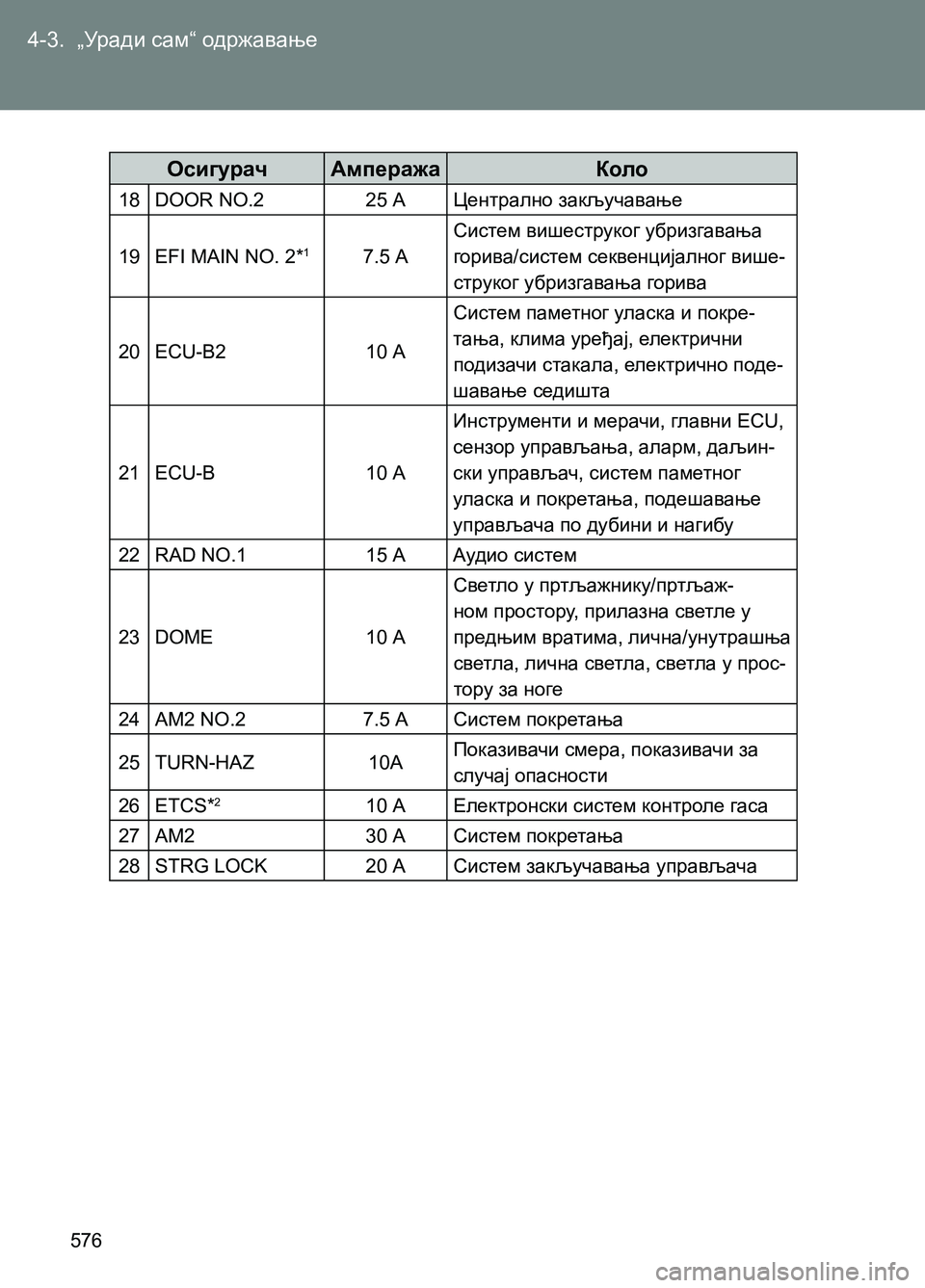

Осигурач Ампеража Коло
18 DOOR NO.2 25 А Централно закључавање
19 EFI MAIN NO. 2*
17.5 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива
20 ECU-B2 10 АСистем паметног уласка и покре-
тања, клима уређај, електрични
подизачи стакала, електрично поде-
шавање седишта
21 ECU-B 10 АИнструменти и мерачи, главни ECU,
сензор управљања, аларм, даљин-
ски управљач, систем паметног
уласка и покретања, подешавање
управљача по дубини и нагибу
22 RAD NO.1 15 А Аудио систем
23 DOME 10
АСветло у пртљажнику/пртљаж-
ном простору, прилазна светле у
предњим вратима, лична/унутрашња
светла, лична светла, светла у прос-
тору за ноге
24 AM2 NO.2 7.5 А Систем покретања
25 TURN-HAZ 10АПоказивачи смера, показивачи за
случај опасности
26 ETCS*
210 А Електронски систем контроле гаса
27 AM2 30 А Систем покретања
28 STRG LOCK 20 А Систем закључавања управљача
