Одржавање и нега
585
4
4-3. „Уради сам” одржавање
Сијалице
Следеће сијалице можете сами заменити. Тежина замене зависи
од сијалице. Како постоји опасност од оштећења делова, препо-
ручујемо да замену обави било који овлашћени партнер или сер-
висер Тоjоте, или други прописно квалификовани и опремљени
професионалац.
■Припремите се за замену сијалице
Проверите од колико је вати сијалица коју треба заменити
(→ СТР. 744).
■Извадите поклопац моторног простора
→ СТР. 537
■Положаји предњих сијалица
Предња позициона/
дневна светла (возила
са халогеним
сијалицама)Предње
кратко
светло
(халогена
сијалица)
Предњи пока-
зивач смера
Предње светло за
маглу (зависно од
опреме) Предње
дуго светло
(халогена
сијалица)
Book - AVENSIS.indb 585Book - AVENSIS.indb 58503-Apr-12 13:36:4703-Apr-12 13:36:47

4-3. „Уради сам“ одржавање
586

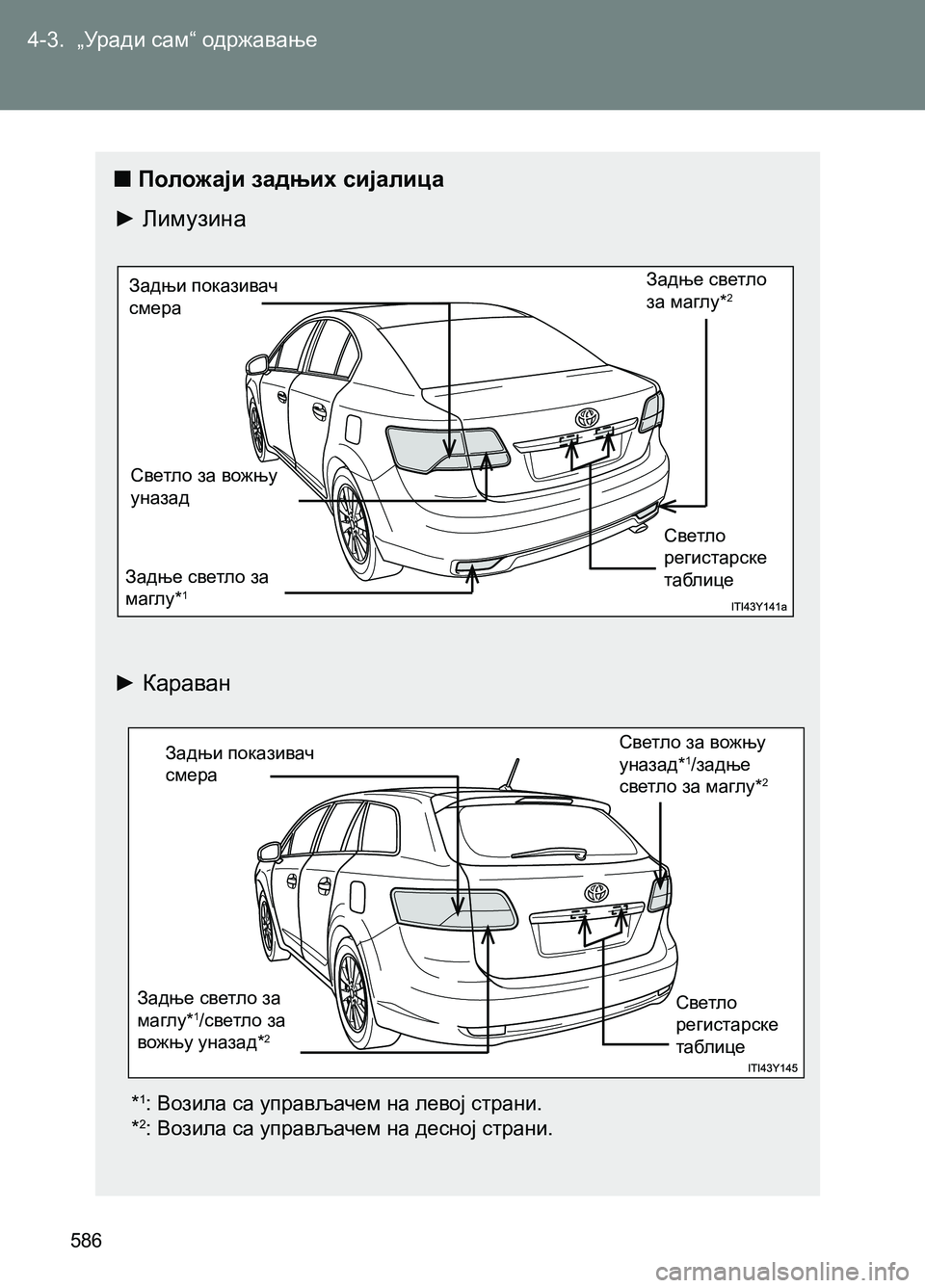

■Положаји задњих сијалица
► Лимузина
► Караван
Задње светло
за маглу*2Задњи показивач
смера
Задње светло за
маглу*
1
Светло за вожњу
уназад
Светло
регистарске
таблице
Задњи показивач
смера
Задње светло за
маглу*
1/светло за
вожњу уназад*2
Светло за вожњу
уназад*1/задње
светло за маглу*2
Светло
регистарске
таблице
*1: Возила са управљачем на левој страни.
*2: Возила са управљачем на десној страни.
Book - AVENSIS.indb 586Book - AVENSIS.indb 58603-Apr-12 13:36:4703-Apr-12 13:36:47

4-3. „Уради сам“ одржавање
Одржавање и нега
587
4
Замена сијалица
■Предња кратка светла (возила са халогеним сијалицама)
Само за десну страну: Скините
сигурносну копчу и окрените и
извуците отварач резервоара
течности за прање.
Вратите отварач резервоара
течности за прање обрнутим
редоследом од скидања.
Окрените поклопац у смеру
супротном од смера казаљке
на сату и скините га.
Окрените базу сијалице у
смеру супротном од смера ка-
заљке на сату.
КОРАК1
КОРАК2
КОРАК3
Book - AVENSIS.indb 587Book - AVENSIS.indb 58703-Apr-12 13:36:4703-Apr-12 13:36:47

4-3. „Уради сам“ одржавање
588
КОРАК4
КОРАК5
КОРАК1
КОРАК2
Откопчајте конектор и у исто
време притисните дугме за от-
пуштање
Код постављања, следите ове кораке обрнутим редо-
следом.

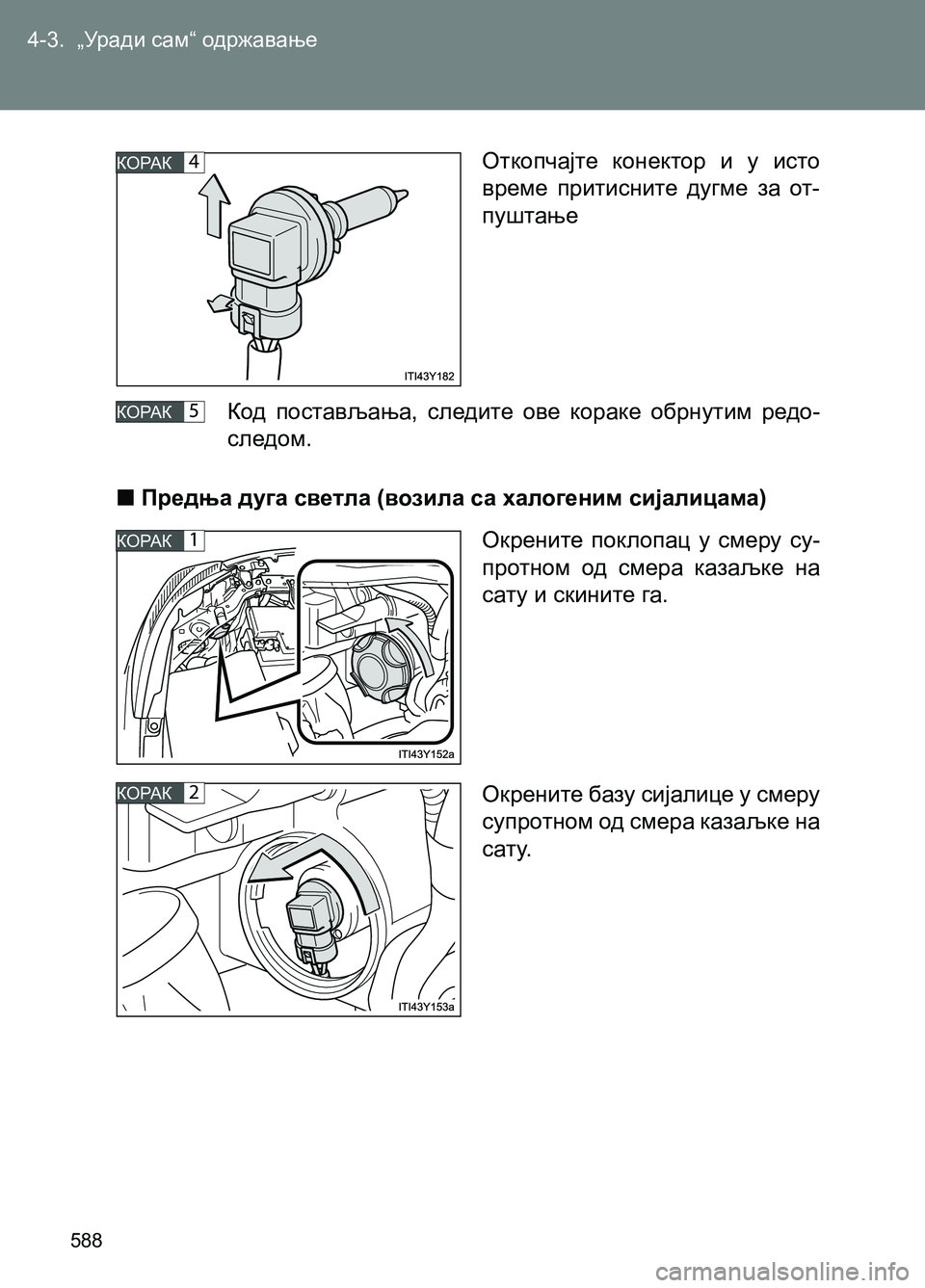

■Предња дуга светла (возила са халогеним сијалицама)
Окрените поклопац у смеру су-
протном од смера казаљке на
сату и скините га.
Окрените базу сијалице у смеру
супротном од смера казаљке на
сату.
Book - AVENSIS.indb 588Book - AVENSIS.indb 58803-Apr-12 13:36:4803-Apr-12 13:36:48

4-3. „Уради сам“ одржавање
Одржавање и нега
589
4
КОРАК4
КОРАК1
КОРАК2
КОРАК3
Код постављања, следите ове кораке обрнутим редо-
следом.

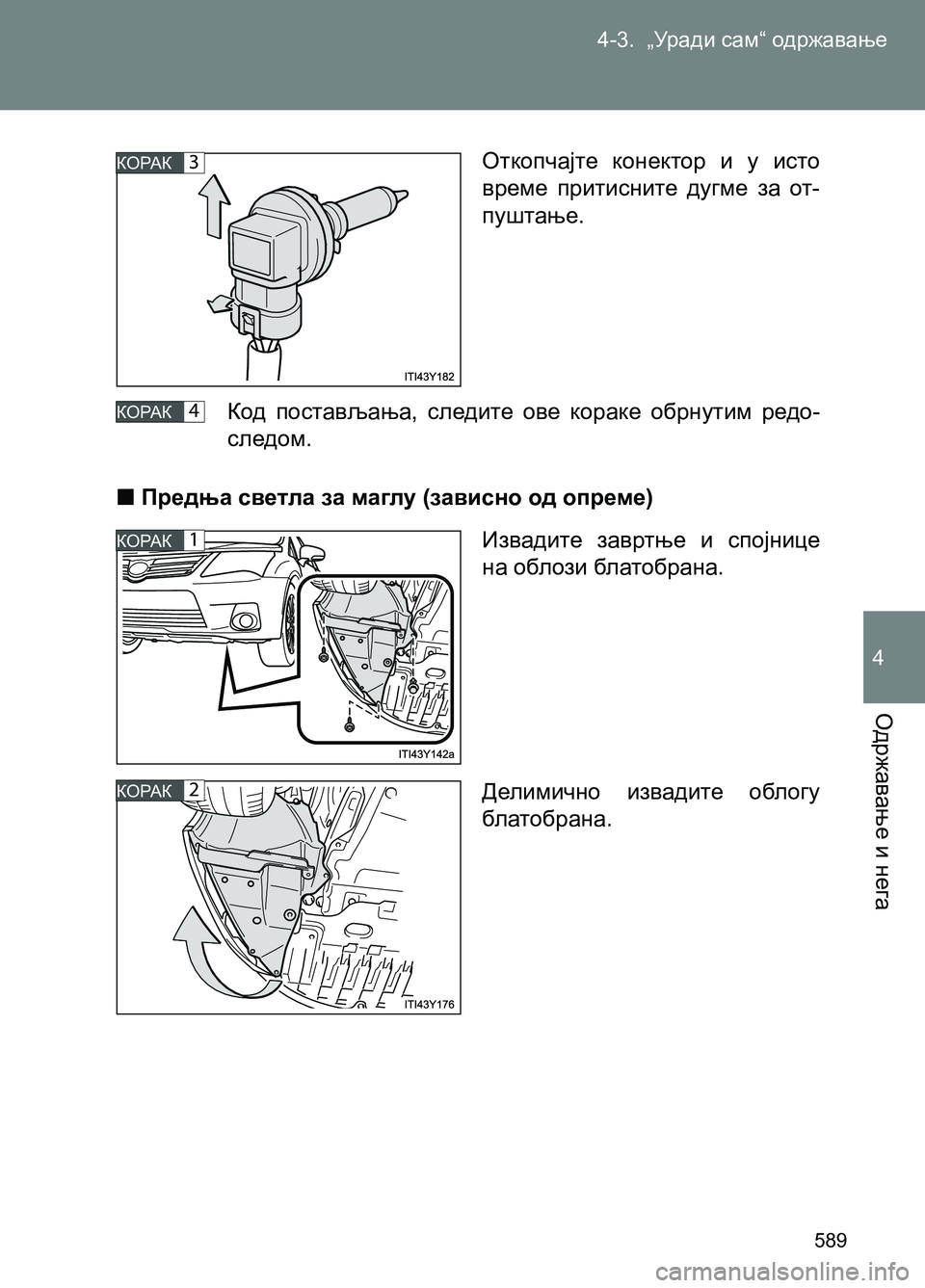

■Предња светла за маглу (зависно од опреме)
Извадите завртње и спојнице
на облози блатобрана.
Делимично извадите облогу
блатобрана. Откопчајте конектор и у исто
време притисните дугме за от-
пуштање.
Book - AVENSIS.indb 589Book - AVENSIS.indb 58903-Apr-12 13:36:4803-Apr-12 13:36:48

4-3. „Уради сам“ одржавање
590

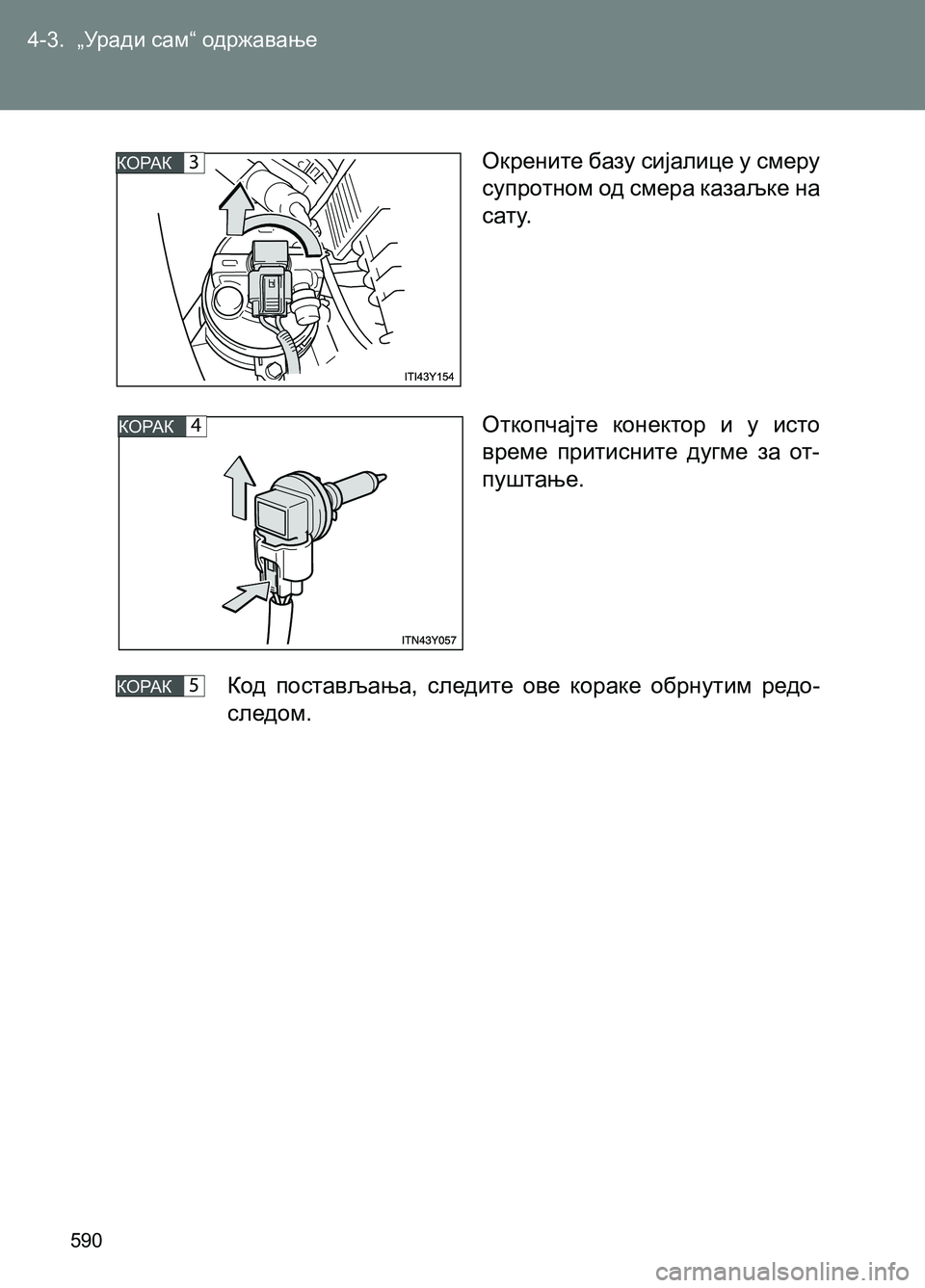

КОРАК3
КОРАК4
Окрените базу сијалице у смеру
супротном од смера казаљке на
сату.
Откопчајте конектор и у исто
време притисните дугме за от-
пуштање.
КОРАК5Код постављања, следите ове кораке обрнутим редо-
следом.
Book - AVENSIS.indb 590Book - AVENSIS.indb 59003-Apr-12 13:36:4903-Apr-12 13:36:49

4-3. „Уради сам“ одржавање
Одржавање и нега
591
4
КОРАК3Код постављања, следите ове кораке обрнутим редо-
следом.
КОРАК1
КОРАК2

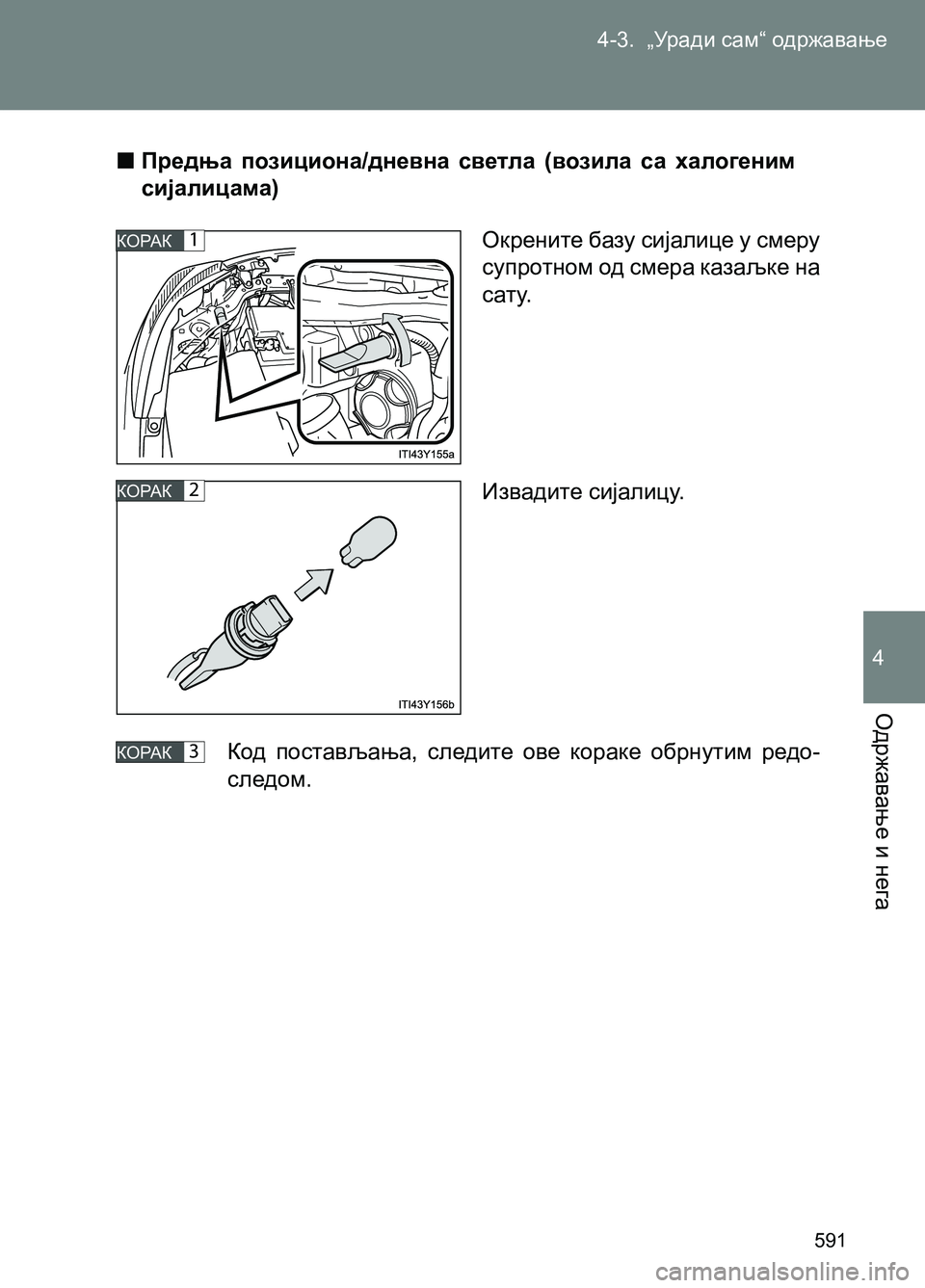

■Предња позициона/дневна светла (возила са халогеним
сијалицама)
Окрените базу сијалице у смеру
супротном од смера казаљке на
сату.
Извадите сијалицу.
Book - AVENSIS.indb 591Book - AVENSIS.indb 59103-Apr-12 13:36:4903-Apr-12 13:36:49

4-3. „Уради сам“ одржавање
592
КОРАК1
КОРАК2
КОРАК3

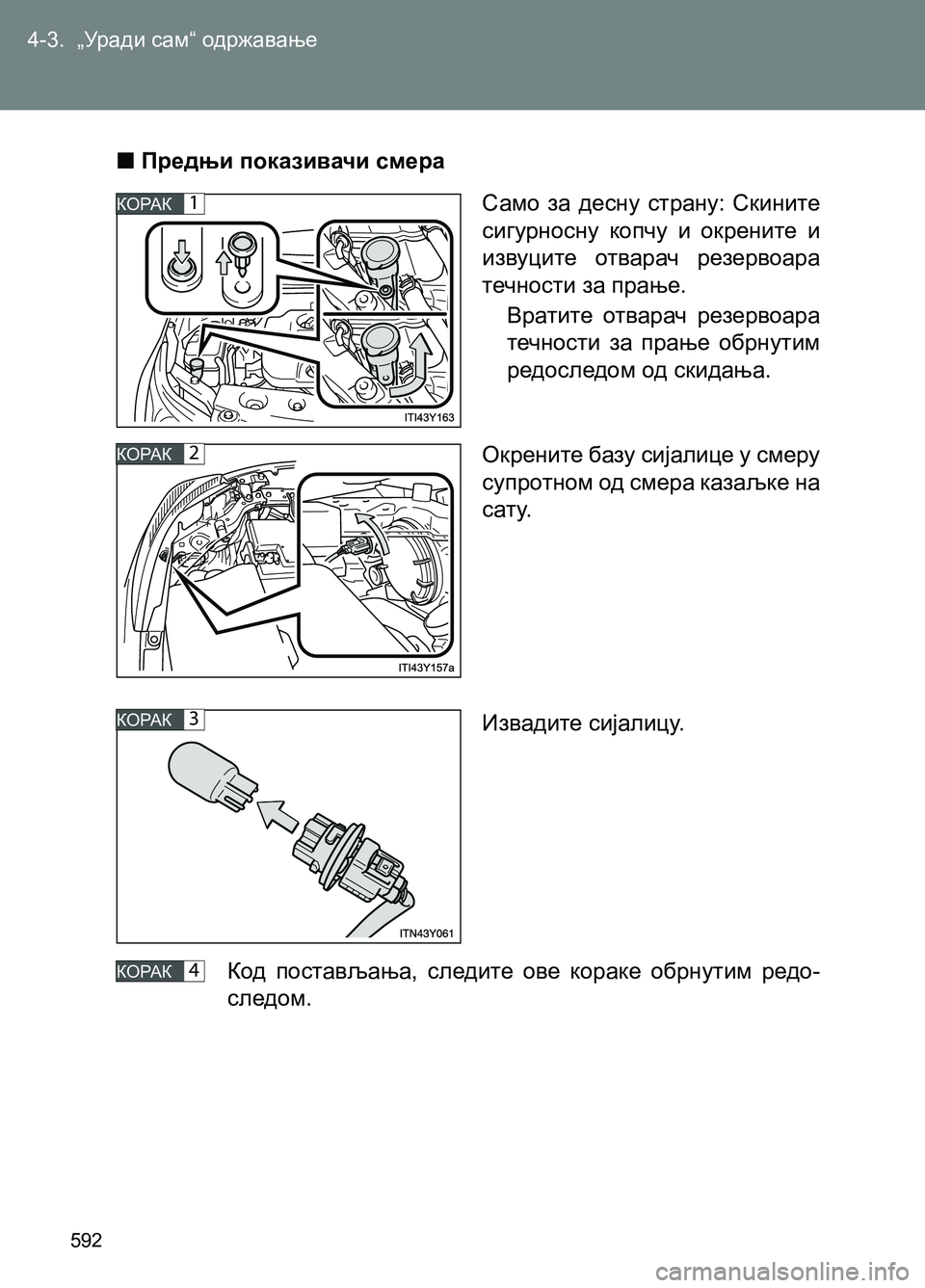

■Предњи показивачи смера
Само за десну страну: Скините
сигурносну копчу и окрените и
извуците отварач резервоара
течности за прање.
Вратите отварач резервоара
течности за прање обрнутим
редоследом од скидања.
Окрените базу сијалице у смеру
супротном од смера казаљке на
сату.
Извадите сијалицу.
КОРАК4Код постављања, следите ове кораке обрнутим редо-
следом.
