2013 TOYOTA AVENSIS Priručnik (in Serbian)

4-3. „Уради сам“ одржавање
Одржавање и нега
577
4
Осигурач Ампеража Коло
29IGT/INj*
215 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива, систем
паљења
EDU*
120 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива
30EFI MAIN *
220 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива, EFI
NO.1, EFI NO.2
FUEL OPN *
110 АДугме за отварање резервоара
горива
31 HORN 15 А Сирена
32 IG2 15 АIGN, METER
33 HTR SUB NO. 1 30 А Клима уређај
34 HTR SUB NO. 2 30 А Клима уређај
35 HTR SUB NO. 3 30 А Клима уређај
36 PWR SEAT LH 30 АЕлектрично седиште, лумбална
потпора
37 PWR OUTLET 15 А Утичница
38 PSB 30 АСигурносни појас система за по-
већање безбедности пре судара
39 FUEL OPN*
210 А Дугме за отварање резервоара гори-
ва
40 FR DEICER 20 АУређај за одлеђивање брисача вет-
робрана
41 ABS NO.2 30 АABS систем, VSC
42 STV HTR*
125 А Грејач
Book - AVENSIS.indb 577Book - AVENSIS.indb 57703-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
578

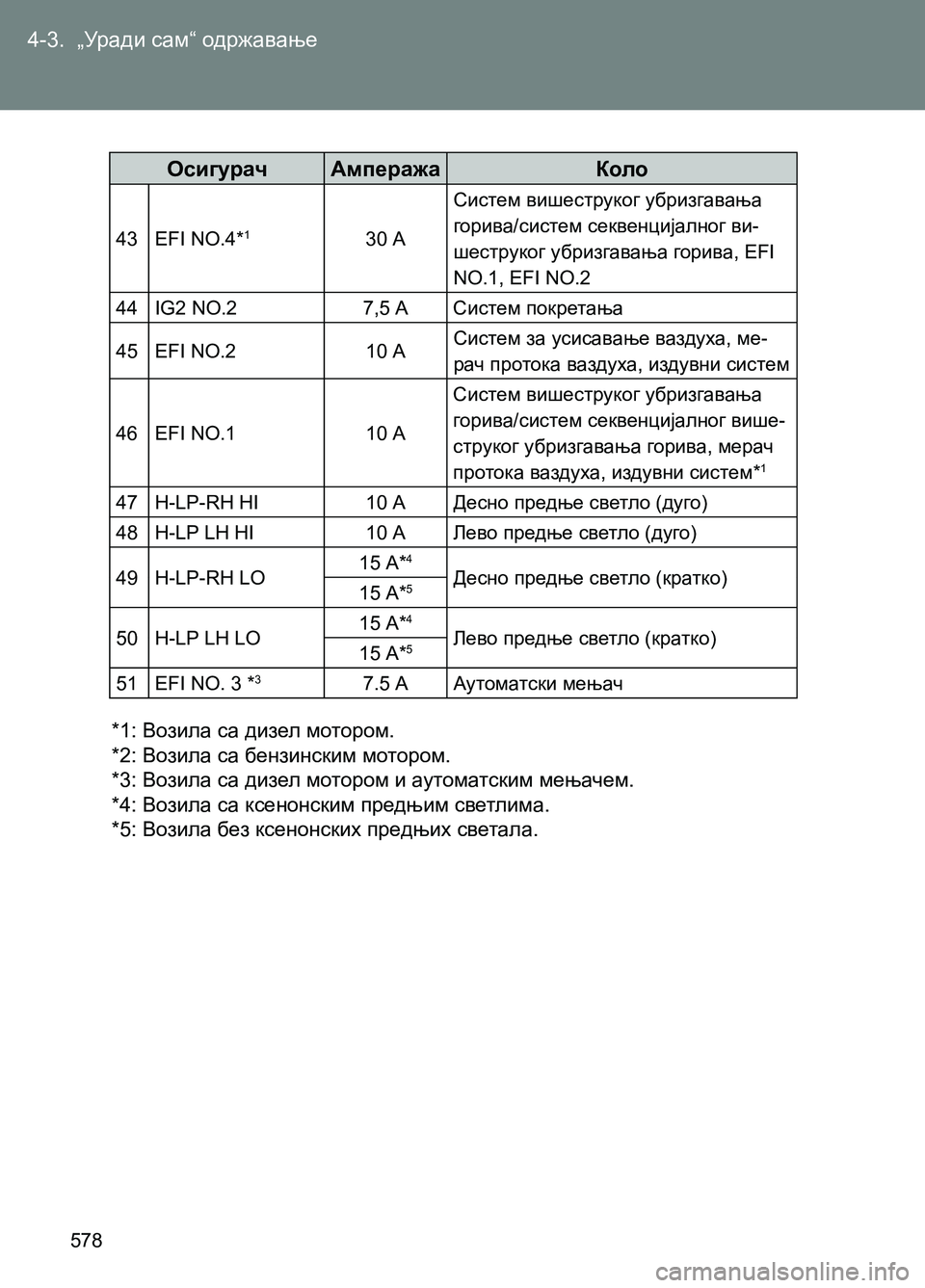

Осигурач Ампеража Коло
43 EFI NO.4*130 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива, EFI
NO.1, EFI NO.2
44 IG2 NO.2 7,5 А Систем покретања
45 EFI NO.2 10 АСистем за усисавање ваздуха, ме-
рач протока ваздуха, издувни систем
46 EFI NO.1 10 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива, мерач
протока ваздуха, издувни систем*
1
47 H-LP-RH HI 10 А Десно предње светло (дуго)
48 H-LP LH HI 10 А Лево предње светло (дуго)
49 H-LP-RH LO15 А*
4Десно предње светло (кратко)
15 А*5
50 H-LP LH LO15 А*4Лево предње светло (кратко)
15 А*5
51 EFI NO. 3 *37.5 А Аутоматски мењач
*1: Возила са дизел мотором.
*2: Возила са бензинским мотором.
*3: Возила са дизел мотором и аутоматским мењачем.
*4: Возила са ксенонским предњим светлима.
*5: Возила без ксенонских предњих светала.
Book - AVENSIS.indb 578Book - AVENSIS.indb 57803-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
Одржавање и нега
579
4

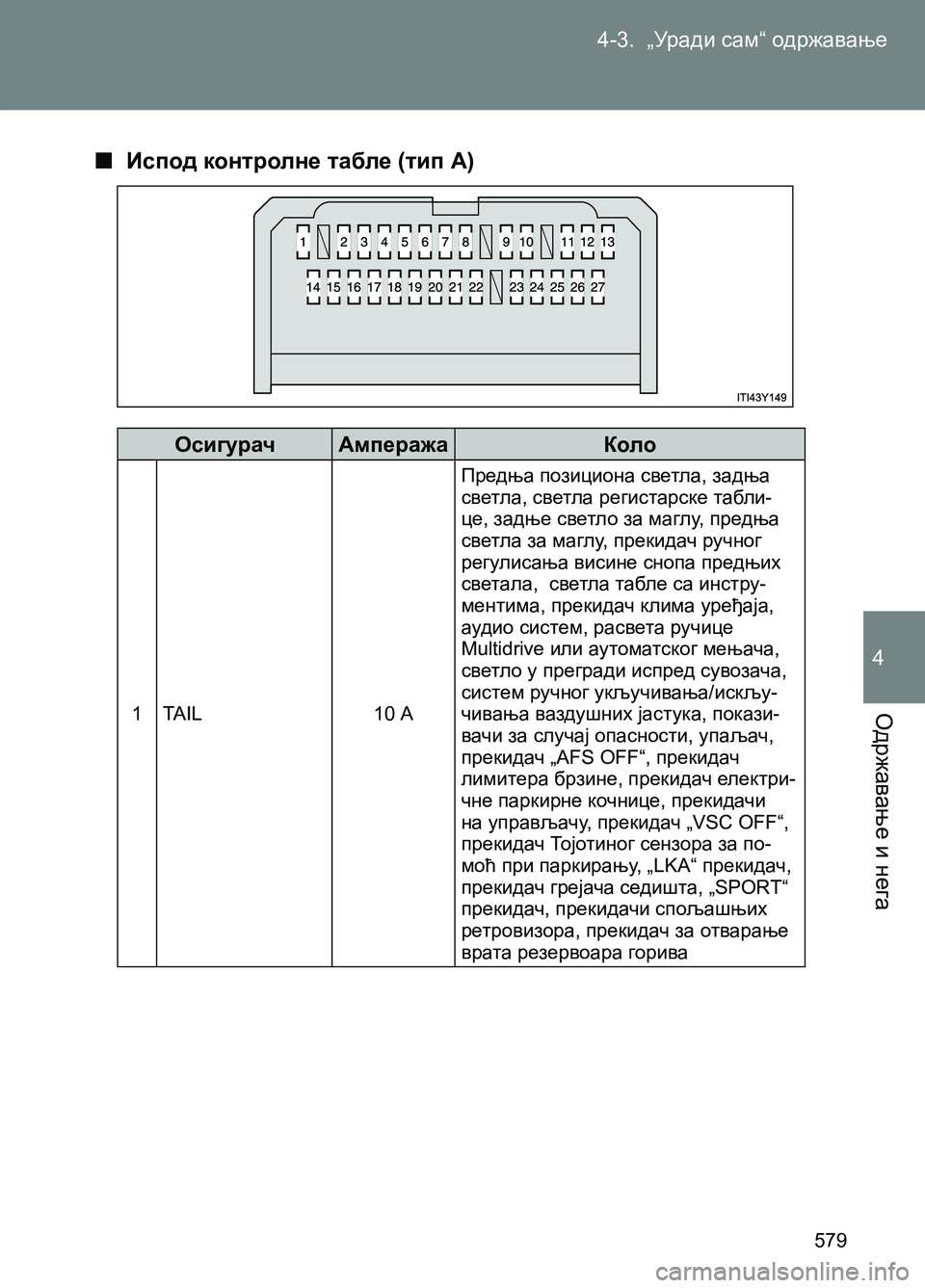

■ Испод контролне табле (тип А)
Осигурач Ампеража Коло
1 TAIL 10 АПредња позициона светла, задња
светла, светла регистарске табли-
це, задње светло за маглу, предња
светла за маглу, прекидач ручног
регулисања висине снопа предњих
светала, светла табле са инстру-
ментима, прекидач клима уређаја,
аудио систем, расвета ручице
Multidrive или аутоматског мењача,
светло у прегради испред сувозача,
систем ручног укључивања/искљу-
чивања ваздушних јастука, покази-
вачи за случај опасности, упаљач,
прекидач „AFS OFF“, прекидач
лимитера брзине, прекидач електри-
чне паркирне кочнице, прекидачи
на управљачу, прекидач „VSC OFF“,
прекидач Тоjотиног сензора за по-
моћ при паркирању, „LKA“ прекидач,
прекидач грејача седишта, „SPORT“
прекидач, прекидачи спољашњих
ретровизора, прекидач за отварање
врата резервоара горива
Book - AVENSIS.indb 579Book - AVENSIS.indb 57903-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
580

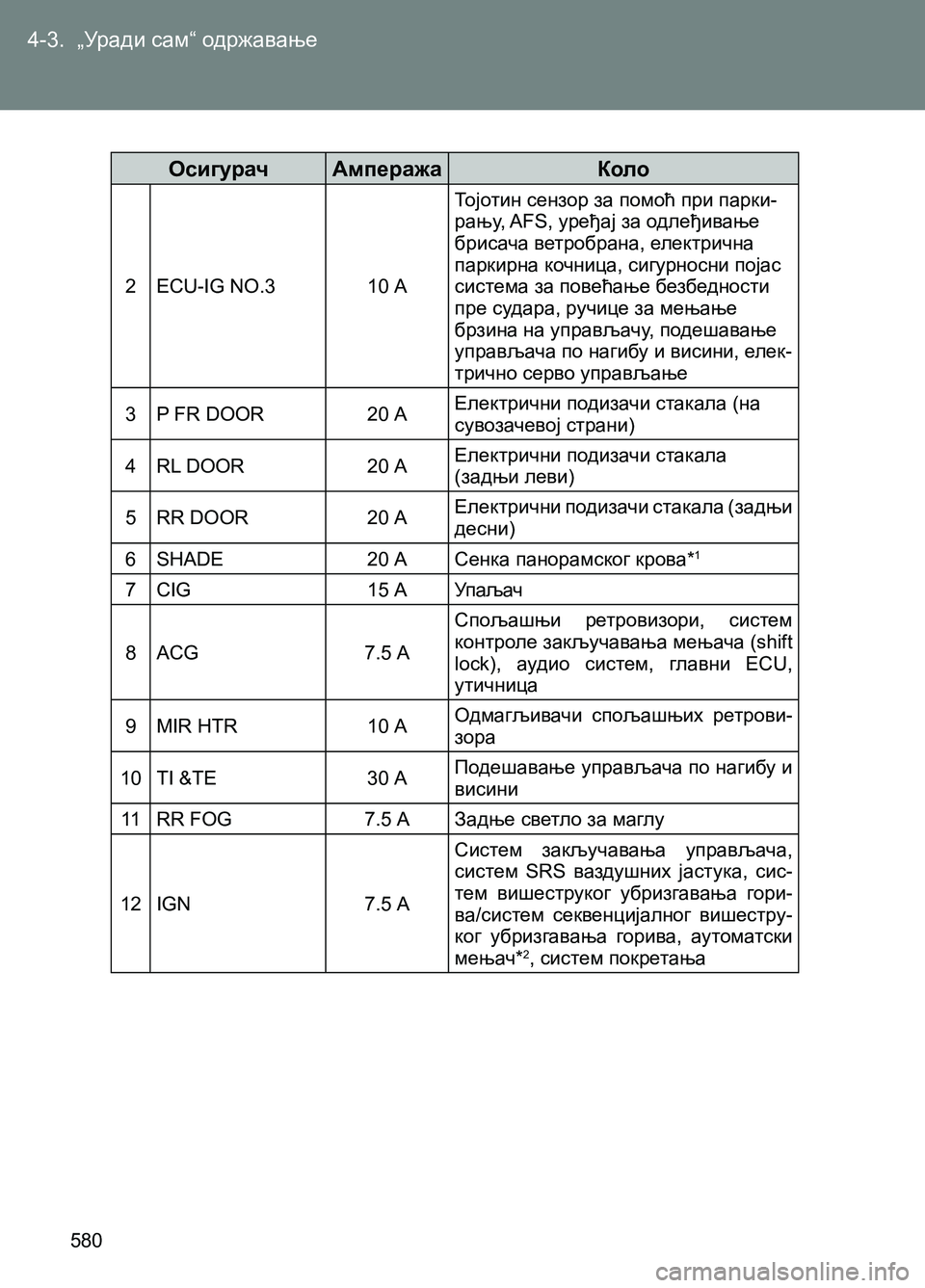

Осигурач Ампеража Коло
2 ECU-IG NO.3 10 АТоjотин сензор за помоћ при парки-
рању, AFS, уређај за одлеђивање
брисача ветробрана, електрична
паркирна кочница, сигурносни појас
система за повећање безбедности
пре судара, ручице за мењање
брзина на управљачу, подешавање
управљача по нагибу и висини, елек-
трично серво управљање
3 P FR DOOR 20 АЕлектрични подизачи стакала (на
сувозачевој страни)
4 RL DOOR 20 АЕлектрични подизачи
стакала
(задњи леви)
5 RR DOOR 20 АЕлектрични подизачи стакала (задњи
десни)
6 SHADE 20 А Сенка панорамског крова*
1
7 CIG 15 А Упаљач
8 ACG 7.5 АСпољашњи ретровизори, систем
контроле закључавања мењача (shift
lock), аудио систем, главни ECU,
утичница
9 MIR HTR 10 АОдмагљивачи спољашњих ретрови-
зора
10 TI &TE 30 АПодешавање управљача по нагибу и
висини
11 RR FOG 7.5 А Задње светло за маглу
12 IGN 7.5 АСистем закључавања управљача,
систем SRS ваздушних јастука, сис-
тем вишеструког убризгавања гори-
ва/систем секвенцијалног вишестру-
ког убризгавања горива, аутоматски
мењач*
2, систем покретања
Book - AVENSIS.indb 580Book - AVENSIS.indb 58003-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
Одржавање и нега
581
4
Осигурач Ампеража Коло
13 METER 7.5 А Инструменти и мерачи
14 SEAT HTR 15 А Грејачи седишта
15 HTR-IG 10 А Клима уређај
16 WIPER 30 АБрисачи ветробрана, брисачи ветро-
брана са сензором за кишу
17 RR WIPER 15 А Брисач задњег стакла*
1
18 WASHER 15 АПерачи ветробрана, перач задњег
стакла*1
19 ECU-IG NO.1 10 АГлавни ECU, систем паметног
уласка и покретања, електрични
расхладни вентилатор(и), систем
контроле закључавања мењача (shift
lock), сенка панорамског крова*
1, ау-
томатски унутрашњи ретровизор са
системом против бљештања, систем
против блокирања точкова, сензор
управљања, сензор који мери број
обртаја точка и G сензор, VSC,
перач предњих светала, систем за
повећање безбедности пре судара,
LKA, систем подршке возачу
20 ECU-IG NO.2 10 АСветла за вожњу уназад, систем
напајања, показивачи упозорења
на опасност, одмагљивач задњег
стакла, „PASSENGER AIRBAG“ по-
казивач,
клима уређај, AFS, камера
за вожњу уназад, Тоjотин сензор за
помоћ при паркирању
21 OBD 7.5 А Дијагностички систем
Book - AVENSIS.indb 581Book - AVENSIS.indb 58103-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
582

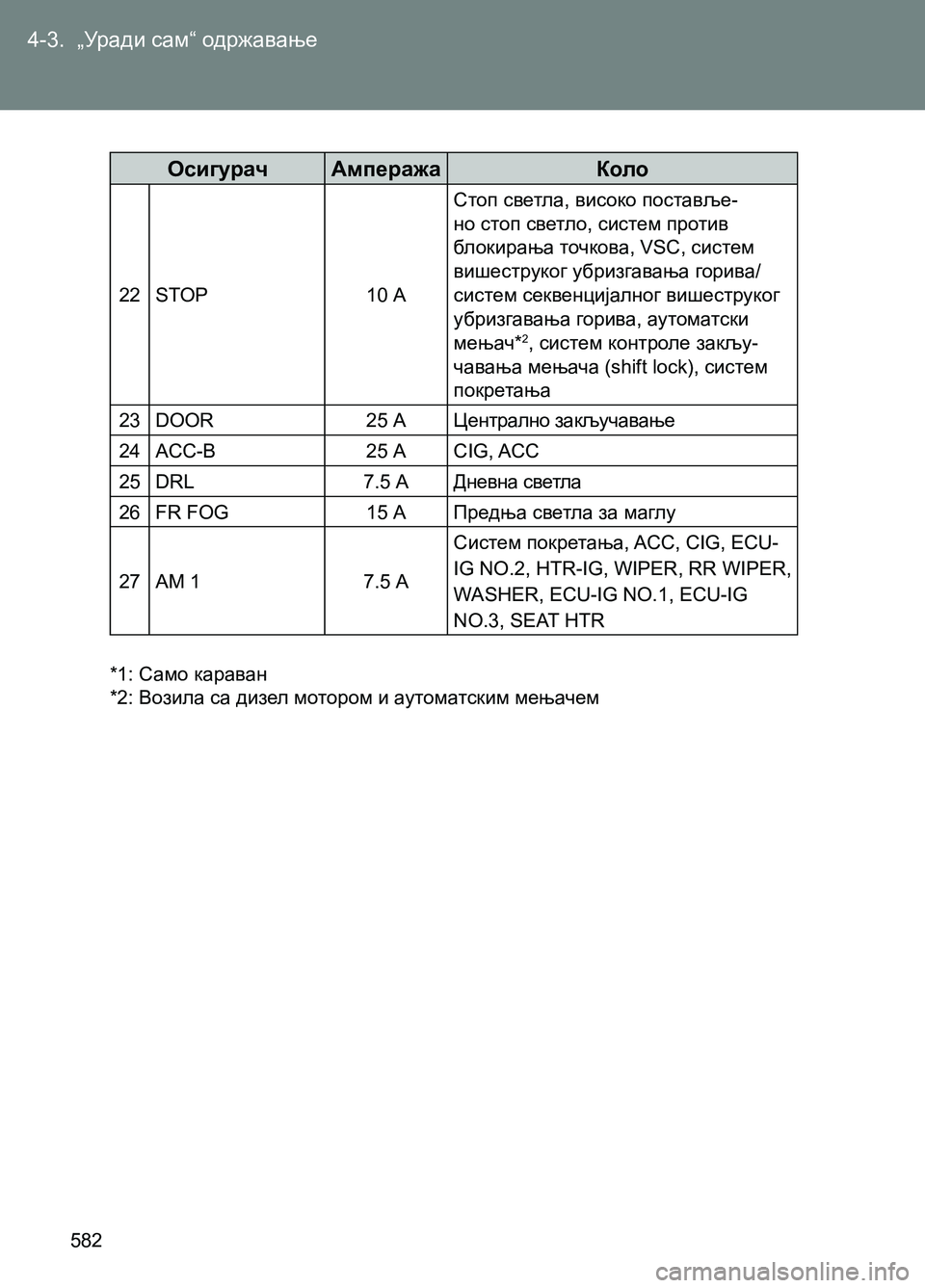

Осигурач Ампеража Коло
22 STOP 10 АСтоп светла, високо поставље-
но стоп светло, систем против
блокирања точкова, VSC, систем
вишеструког убризгавања горива/
систем секвенцијалног вишеструког
убризгавања горива, аутоматски
мењач*
2, систем контроле закљу-
чавања мењача (shift lock), систем
покретања
23 DOOR 25 А Централно закључавање
24 ACC-B 25 АCIG, ACC
25 DRL 7.5 А Дневна светла
26 FR FOG 15 А Предња светла за маглу
27 AM 1 7.5 АСистем покретања, ACC, CIG, ECU-
IG NO.2, HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NO.1, ECU-IG
NO.3, SEAT HTR
*1: Само караван
*2: Возила са дизел мотором и аутоматским мењачем
Book - AVENSIS.indb 582Book - AVENSIS.indb 58203-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
Одржавање и нега
583
4
Осигурач Ампеража Коло
1 POWER 30 АЕлектрични подизачи стакала (на
возачевој страни)
2 DEF 40 АОдмагљивач задњег стакла, MIR
HTR
3 PWR SEAT RH 30 АЕлектрично седиште, лумбална
потпора
4 WIPER NO.2
*17.5 АСистем напајања, ECU система
подршке возачу
5 WIPER NO
.2*27.5 АСистем напајања, ECU система
подршке возачу
*1: Возила са управљачем на левој страни
*2: Возила са управљачем на десној страни

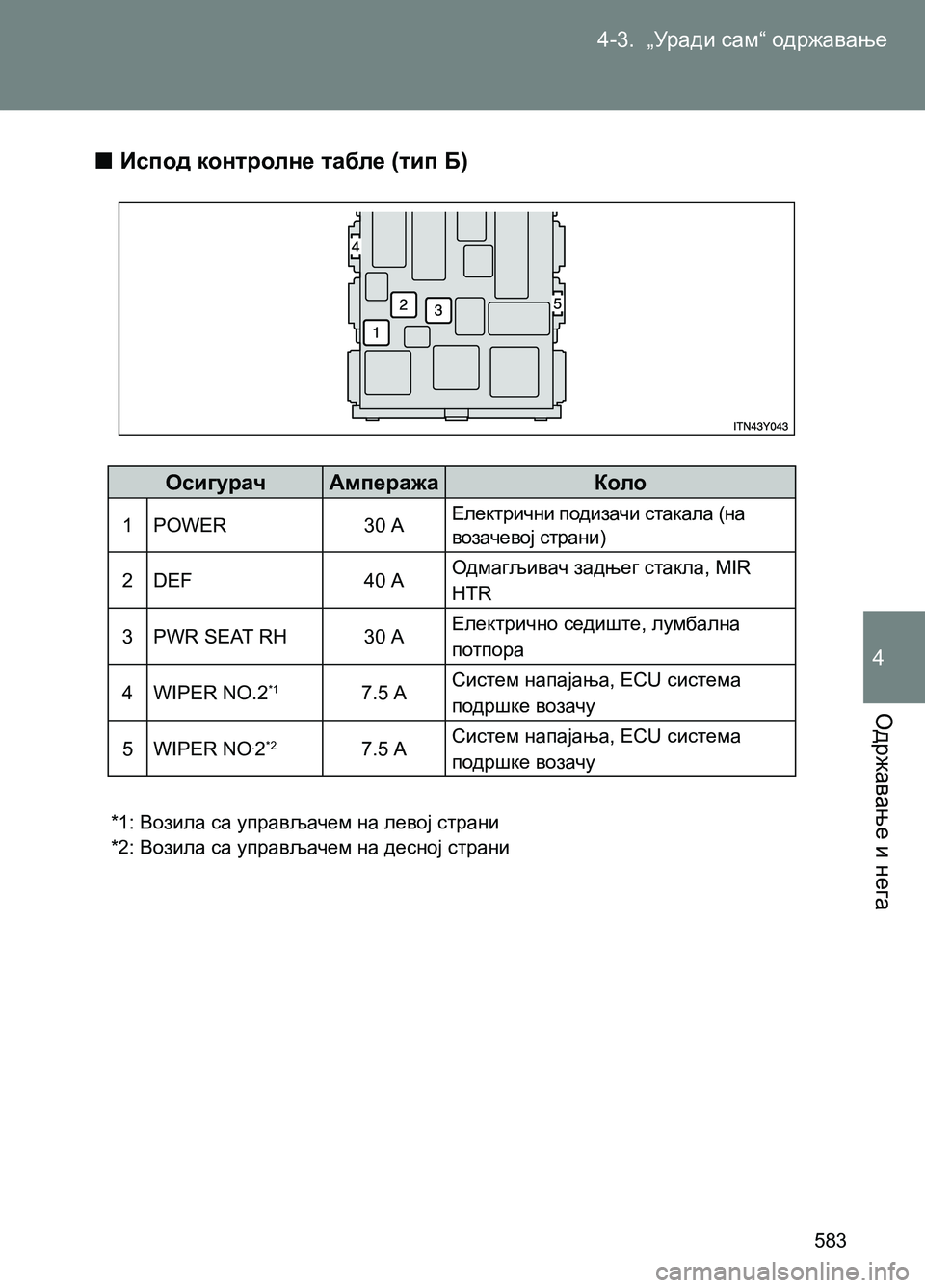

■Испод контролне табле (тип Б)
Book - AVENSIS.indb 583Book - AVENSIS.indb 58303-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
584
■После замене осигурача
●Ако се светла не пале ни после замене осигурача, можда треба за-
менити сијалицу (→ СТР. 585).
●Ако замењени осигурач поново прегори, нека возило испита овлашће-
ни партнер или сервисер Тоjоте, или други прописно квалификовани и
опремљени професионалац.
■Ако је дошло до преоптерећења кола
Осигурачи
су конструисани да прегоре пре него што дође до оштећења
целог система жица.
ОПРЕЗ!
■Због спречавања пада система и пожара на возилу
Следите следеће мере опреза. У супротном, може доћи до оштећења и
могућег пожара или повреда.
●Никада не користите осигурач са већом амперажом од назначене и
не користите неки други предмет уместо осигурача.
●Уве к користите оригиналан Тоjотин осигурач или онај
једнаких карак-
теристика. Никада не замењујете осигурач жицом, чак ни привреме-
но. То може узроковати знатну штету или чак пожар.
●Не вршите измене на осигурачу или кутији са осигурачима.
ПАЖЊА!
■Пре замене осигурача
Нека узрок електричног преоптерећења утврди и поправи овлашћени
партнер или сервисер Тоjоте, или други прописно квалификовани и
опремљени професионалац, што је пре могуће.
