2013 TOYOTA AVENSIS Priručnik (in Serbian)

2-4. Коришћење других система
305
То к о м вожње
2
Удаљеност приказана као Звучни сигнал
45 до 37.5 cmСредњи
37.5 до 25 cmКратак
Мање од 25 cmНепрекидан2

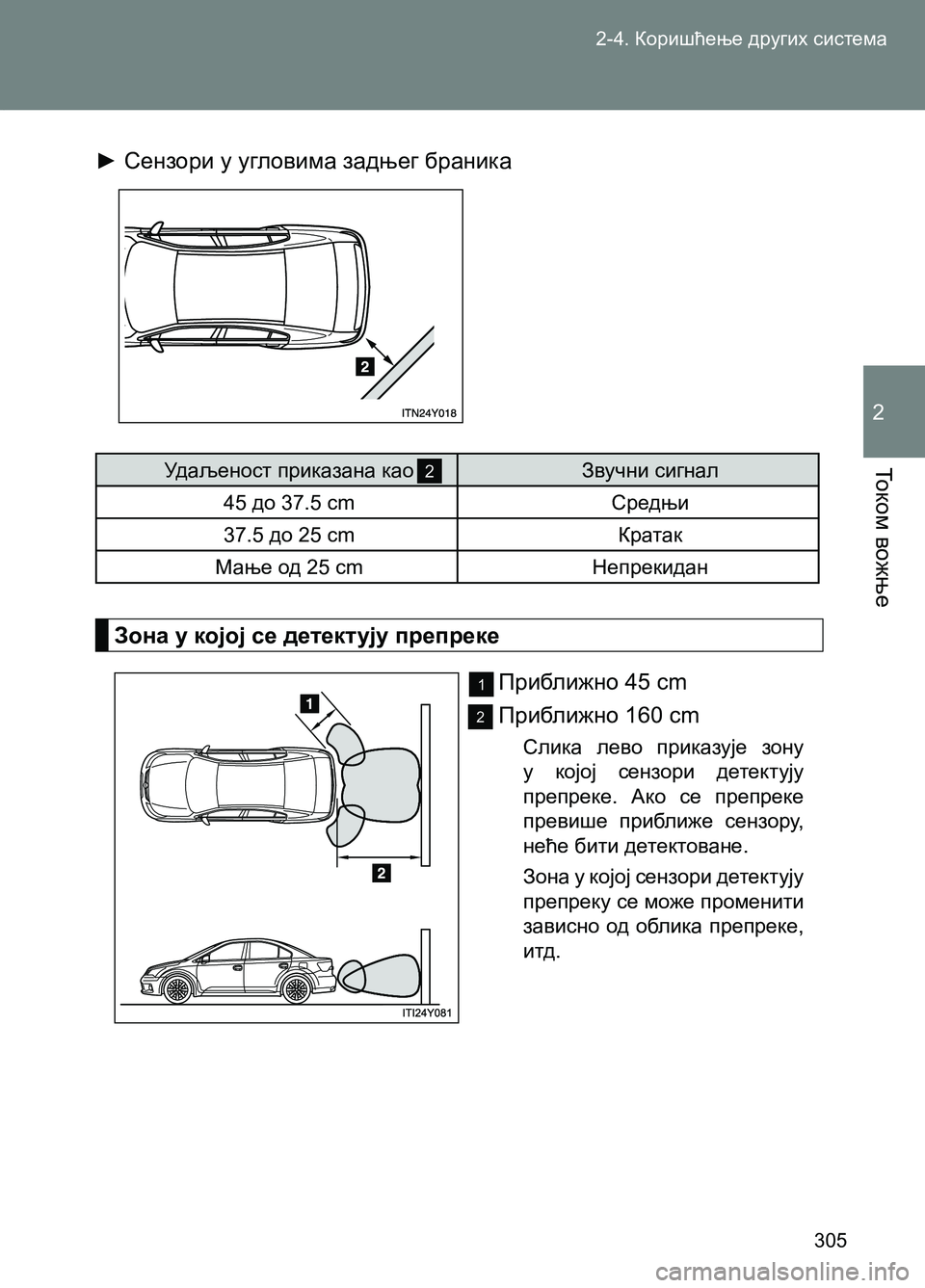

► Сензори у угловима задњег браника
Зона у којој се детектују препреке
Приближно 45 cm
Приближно 160 cm
Слика лево приказује зону
у којој сензори детектују
препреке. Ако се препреке
превише приближе сензору,
неће бити детектоване.
Зона у којој сензори детектују
препреку се може променити
зависно од облика препреке,
итд.
1
2
Book - AVENSIS.indb 305Book - AVENSIS.indb 30503-Apr-12 13:35:2903-Apr-12 13:35:29

2-4. Коришћење других система
306

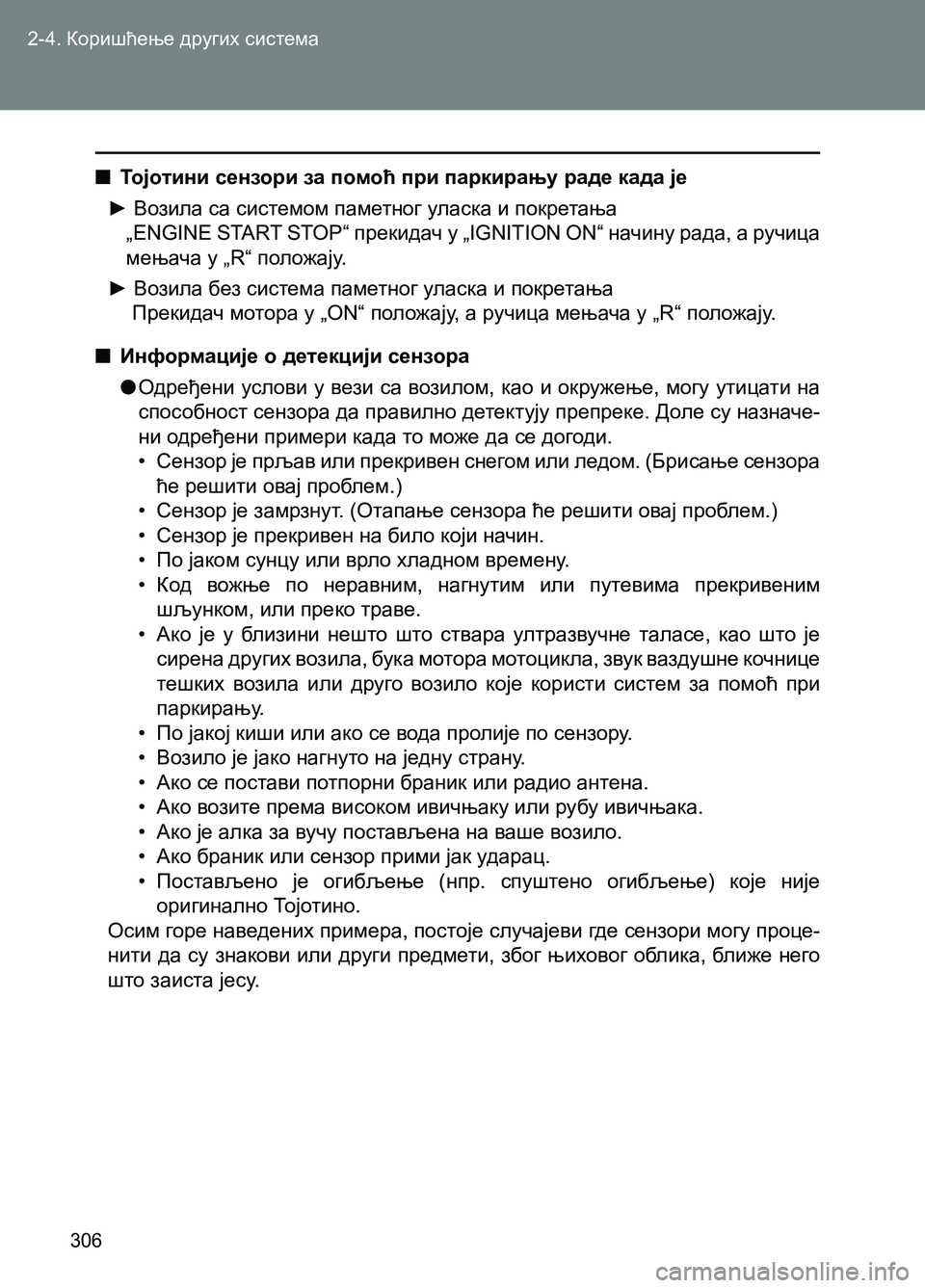

■Тоjотини сензори за помоћ при паркирању раде када је
► Возила са системом паметног уласка и покретања
„ENGINE START STOP“ прекидач у „IGNITION ON“ начину рада, а ручица
мењача у „R“ положају.
► Возила без система паметног уласка и покретања
Прекидач мотора у „ON“ положају, а ручица мењача у „R“ положају.
■Информације о детекцији сензора
●Одређени
услови у вези са возилом, као и окружење, могу утицати на
способност сензора да правилно детектују препреке. Доле су назначе-
ни одређени примери када то може да се догоди.
• Сензор је прљав или прекривен снегом или ледом. (Брисање сензора
ће решити овај проблем.)
• Сензор је замрзнут. (Отапање сензора ће решити
овај проблем.)
• Сензор је прекривен на било који начин.
• По јаком сунцу или врло хладном времену.
• Код вожње по неравним, нагнутим или путевима прекривеним
шљунком, или преко траве.
• Ако је у близини нешто што ствара ултразвучне таласе, као што је
сирена других возила, бука мотора мотоцикла, звук ваздушне
кочнице
тешких возила или друго возило које користи систем за помоћ при
паркирању.
• По јакој киши или ако се вода пролије по сензору.
• Возило је јако нагнуто на једну страну.
• Ако се постави потпорни браник или радио антена.
• Ако возите према високом ивичњаку или рубу ивичњака.
• Ако је
алка за вучу постављена на ваше возило.
• Ако браник или сензор прими јак ударац.
• Постављено је огибљење (нпр. спуштено огибљење) које није
оригинално Тоjотино.
Осим горе наведених примера, постоје случајеви где сензори могу проце-
нити да су знакови или други предмети, због њиховог облика, ближе него
што заиста јесу
.
Book - AVENSIS.indb 306Book - AVENSIS.indb 30603-Apr-12 13:35:2903-Apr-12 13:35:29

2-4. Коришћење других система
307
То к о м вожње
2

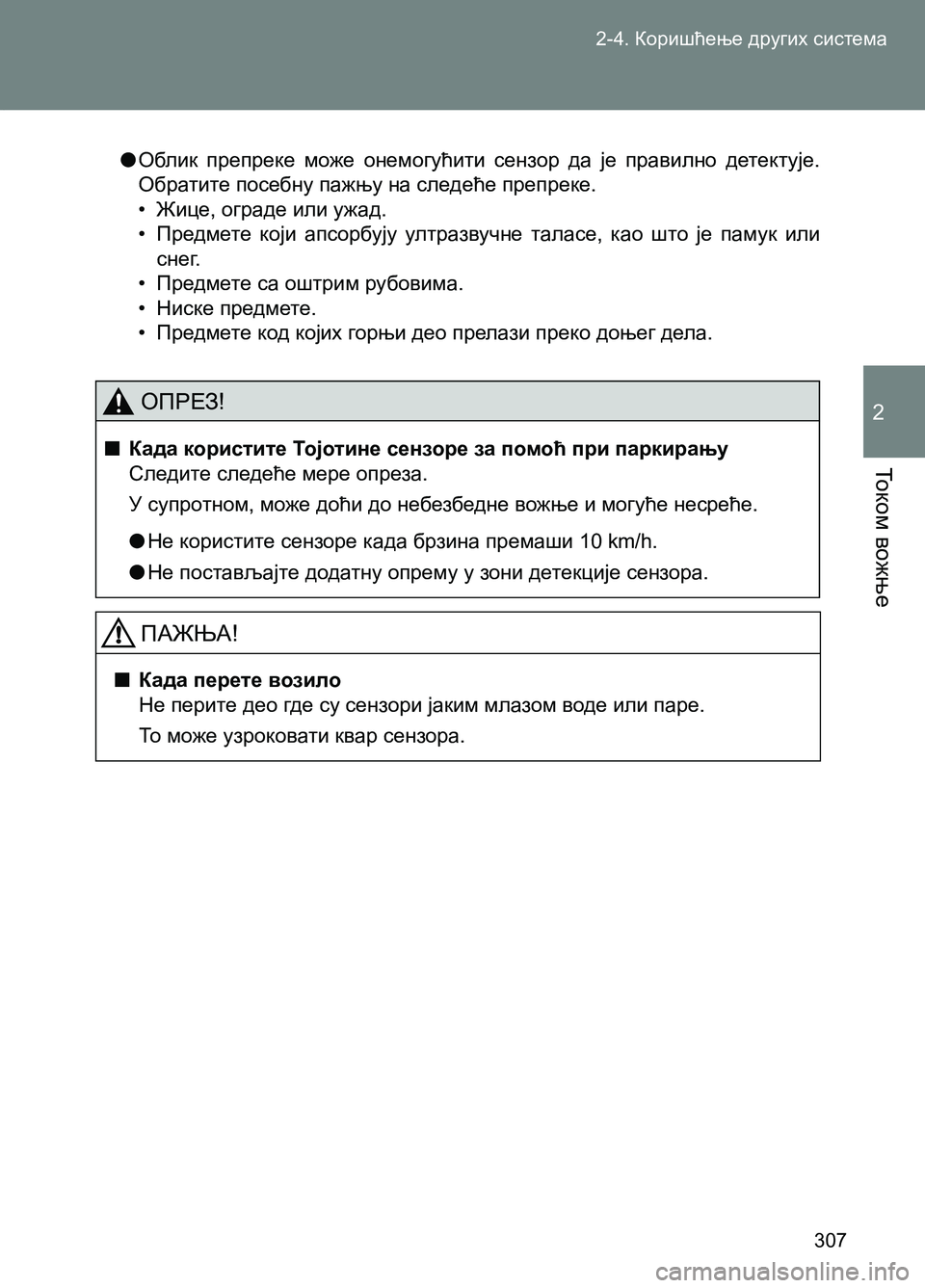

●Облик препреке може онемогућити сензор да је правилно детектује.
Обратите посебну пажњу на следеће препреке.
• Жице, ограде или ужад.
• Предмете који апсорбују ултразвучне таласе, као што је памук или
снег.
• Предмете са оштрим рубовима.
• Ниске предмете.
• Предмете код којих горњи део прелази преко доњег дела.
ОПРЕЗ!
■Када користите Тоjотине сензоре за помоћ при паркирању
Следите следеће мере опреза.
У супротном, може доћи до небезбедне вожње и могуће несреће.
●Не користите сензоре када брзина премаши 10 km/h.
●Не постављајте додатну опрему у зони детекције сензора.
ПАЖЊА!
■Када перете возило
Не перите део где су сензори јаким млазом воде или паре.
То може узроковати квар сензора.
Book - AVENSIS.indb 307Book - AVENSIS.indb 30703-Apr-12 13:35:3003-Apr-12 13:35:30

308
2-4. Коришћење других система

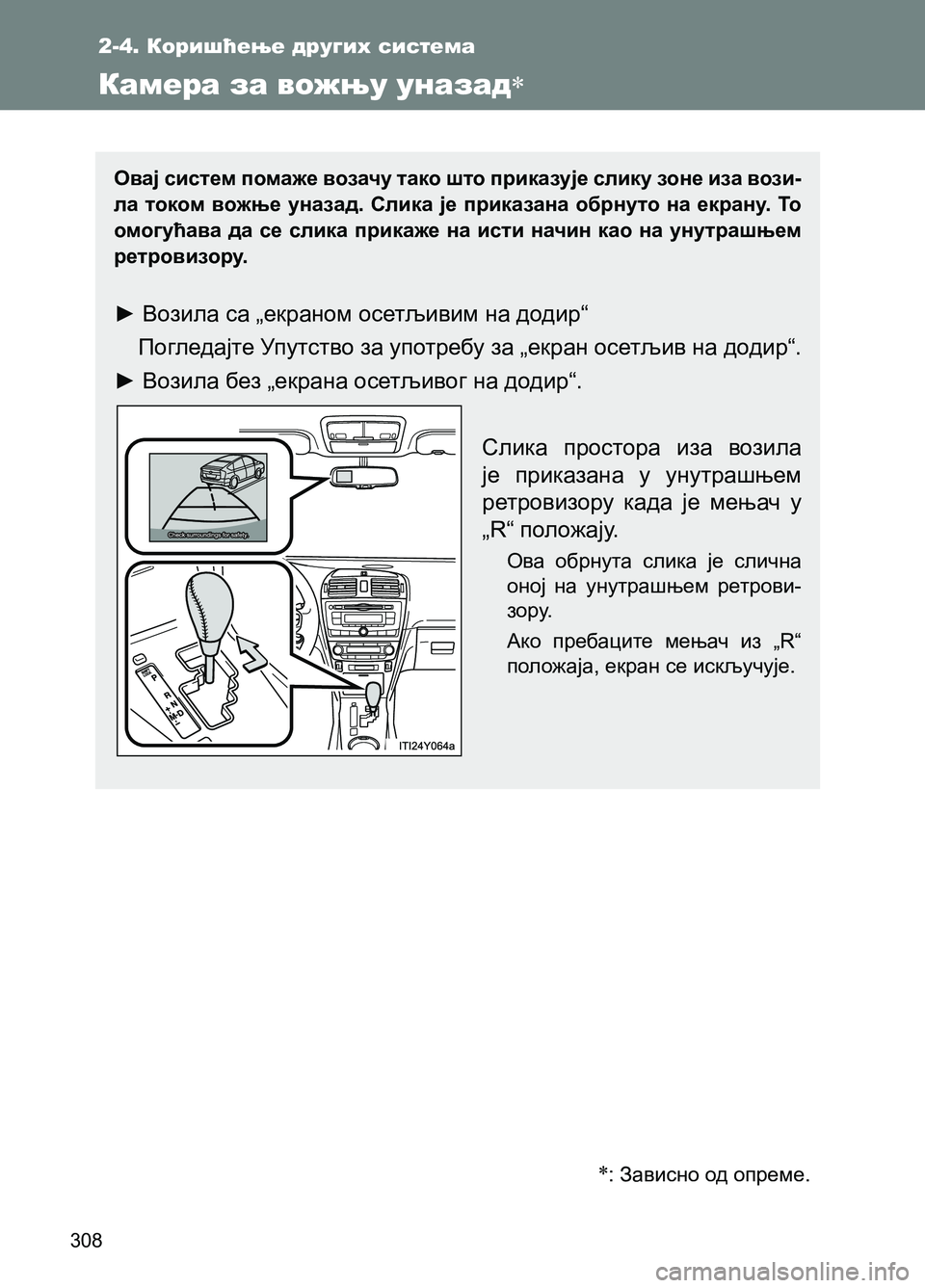

Камера за вожњу уназад
Овај систем помаже возачу тако што приказује слику зоне иза вози-
ла током вожње уназад. Слика је приказана обрнуто на екрану. То
омогућава да се слика прикаже на исти начин као на унутрашњем
ретровизору.
► Возила са „екраном осетљивим на додир“
Погледајте Упутство за употребу за „екран осетљив на додир“.
► Возила без „екрана осетљивог на додир“.
Слика простора иза возила
је приказана у унутрашњем
ретровизору када је мењач у
„R“ положају.
Ова обрнута слика је слична
оној на унутрашњем ретрови-
зору.
Ако пребаците мењач из „R“
положаја, екран се искључује.
: Зависно од опреме.
Book - AVENSIS.indb 308Book - AVENSIS.indb 30803-Apr-12 13:35:3003-Apr-12 13:35:30

2-4. Коришћење других система
309
То к о м вожње
2

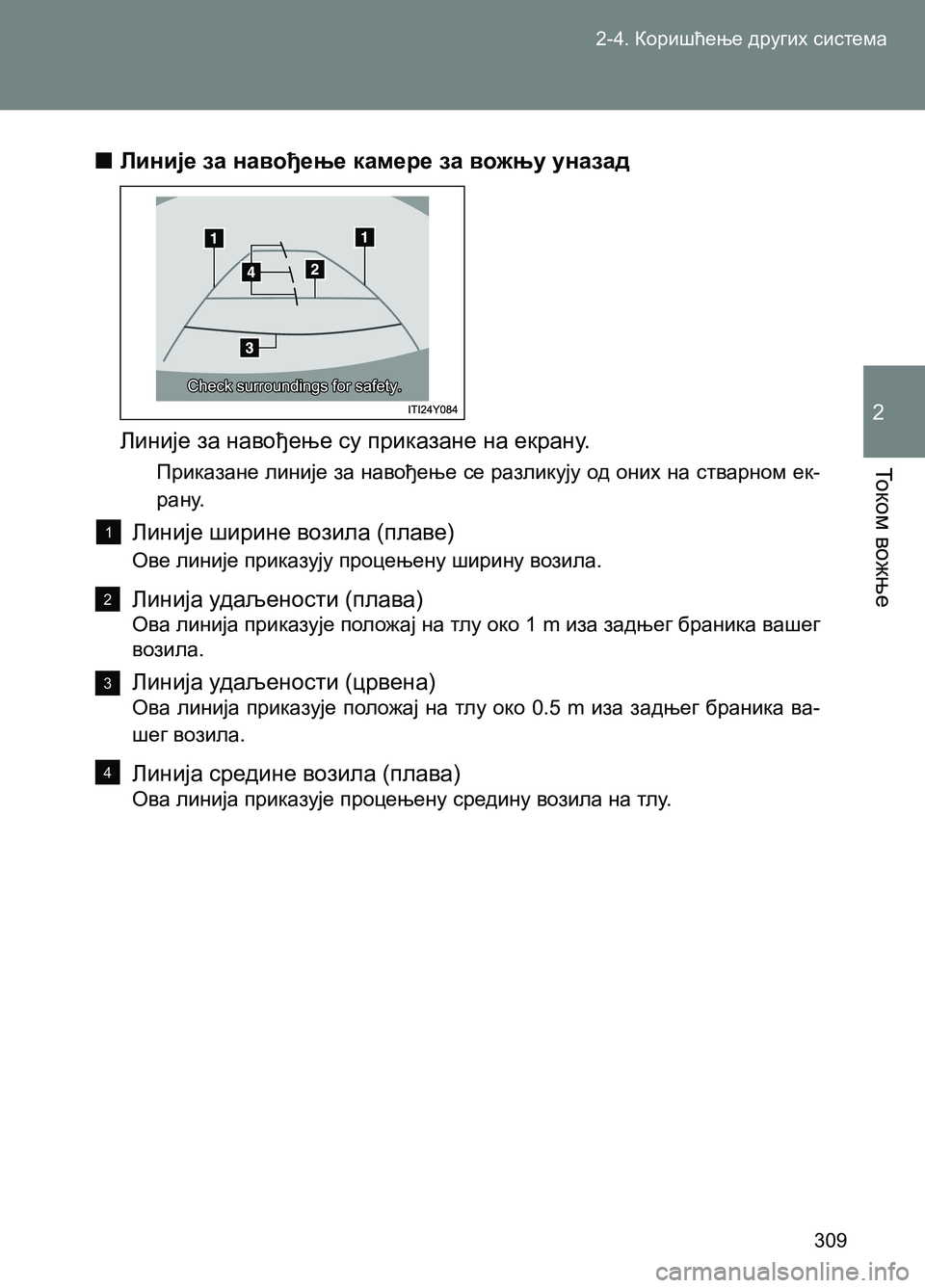

■Линије за навођење камере за вожњу уназад
Линије за навођење су приказане на екрану.
Приказане линије за навођење се разликују од оних на стварном ек-
рану.
Линије ширине возила (плаве)
Ове линије приказују процењену ширину возила.
Линија удаљености (плава)
Ова линија приказује положај на тлу око 1 m иза задњег браника вашег
возила.
Линија удаљености (црвена)
Ова линија приказује положај на тлу око 0.5 m иза задњег браника ва-
шег возила.
Линија средине возила (плава)
Ова линија приказује процењену средину возила на тлу.
1
2
3
4
Book - AVENSIS.indb 309Book - AVENSIS.indb 30903-Apr-12 13:35:3003-Apr-12 13:35:30

2-4. Коришћење других система
310

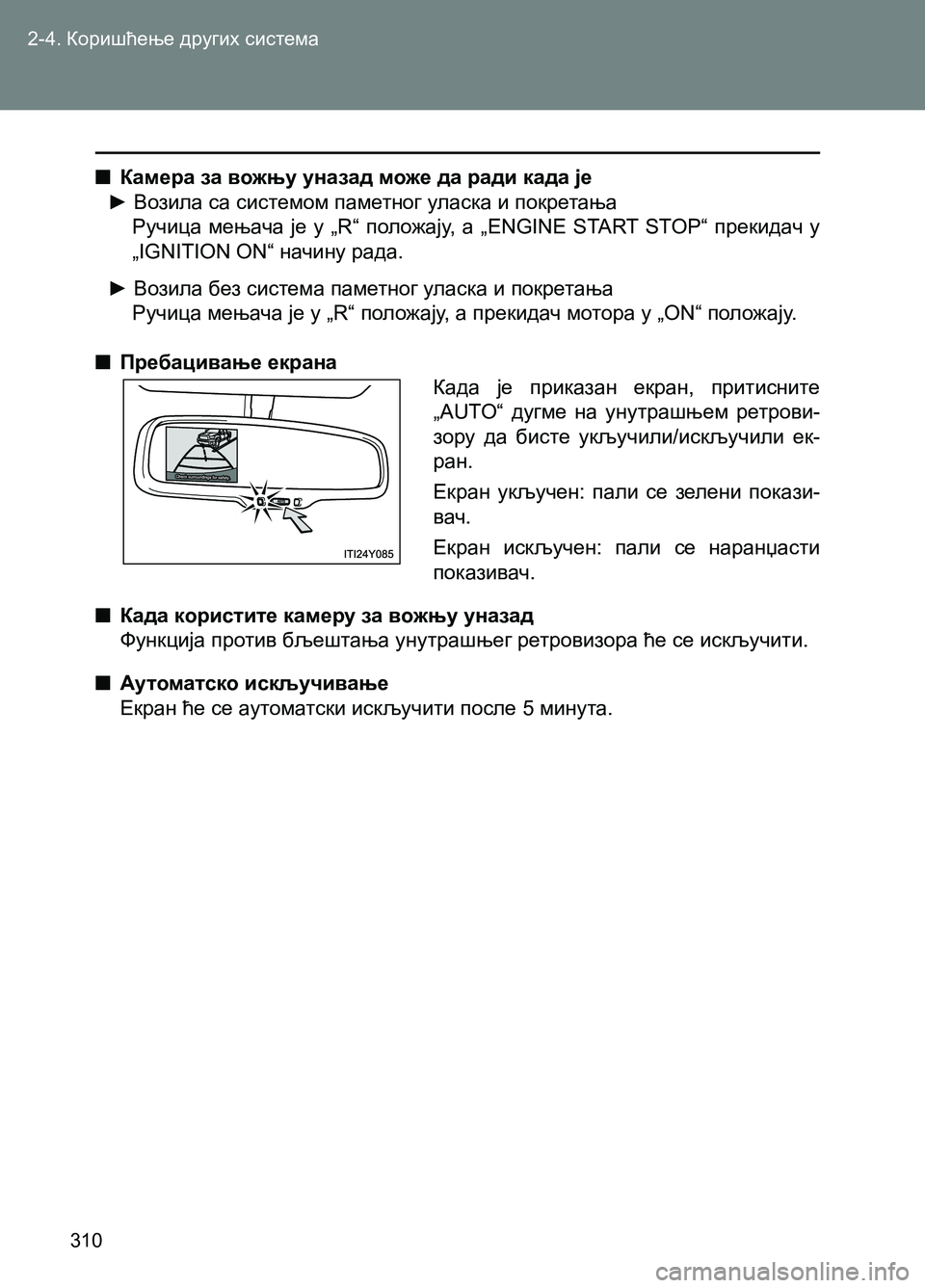

■Камера за вожњу уназад може да ради када је
► Возила са системом паметног уласка и покретања
Ручица мењача је у „R“ положају, а „ENGINE START STOP“ прекидач у
„IGNITION ON“ начину рада.
► Возила без система паметног уласка и покретања
Ручица мењача је у „R“ положају, а прекидач мотора у „ON“ положају.
■Пребацивање екрана
Када је приказан
екран, притисните
„AUTO“ дугме на унутрашњем ретрови-
зору да бисте укључили/искључили ек-
ран.
Екран укључен: пали се зелени покази-
вач.
Екран искључен: пали се наранџасти
показивач.
■Када користите камеру за вожњу уназад
Функција против бљештања унутрашњег ретровизора ће се искључити.
■Аутоматско искључивање
Екран ће се аутоматски искључити после 5 минута.
Book - AVENSIS.indb 310Book - AVENSIS.indb 31003-Apr-12 13:35:3003-Apr-12 13:35:30

2-4. Коришћење других система
311
То к о м вожње
2

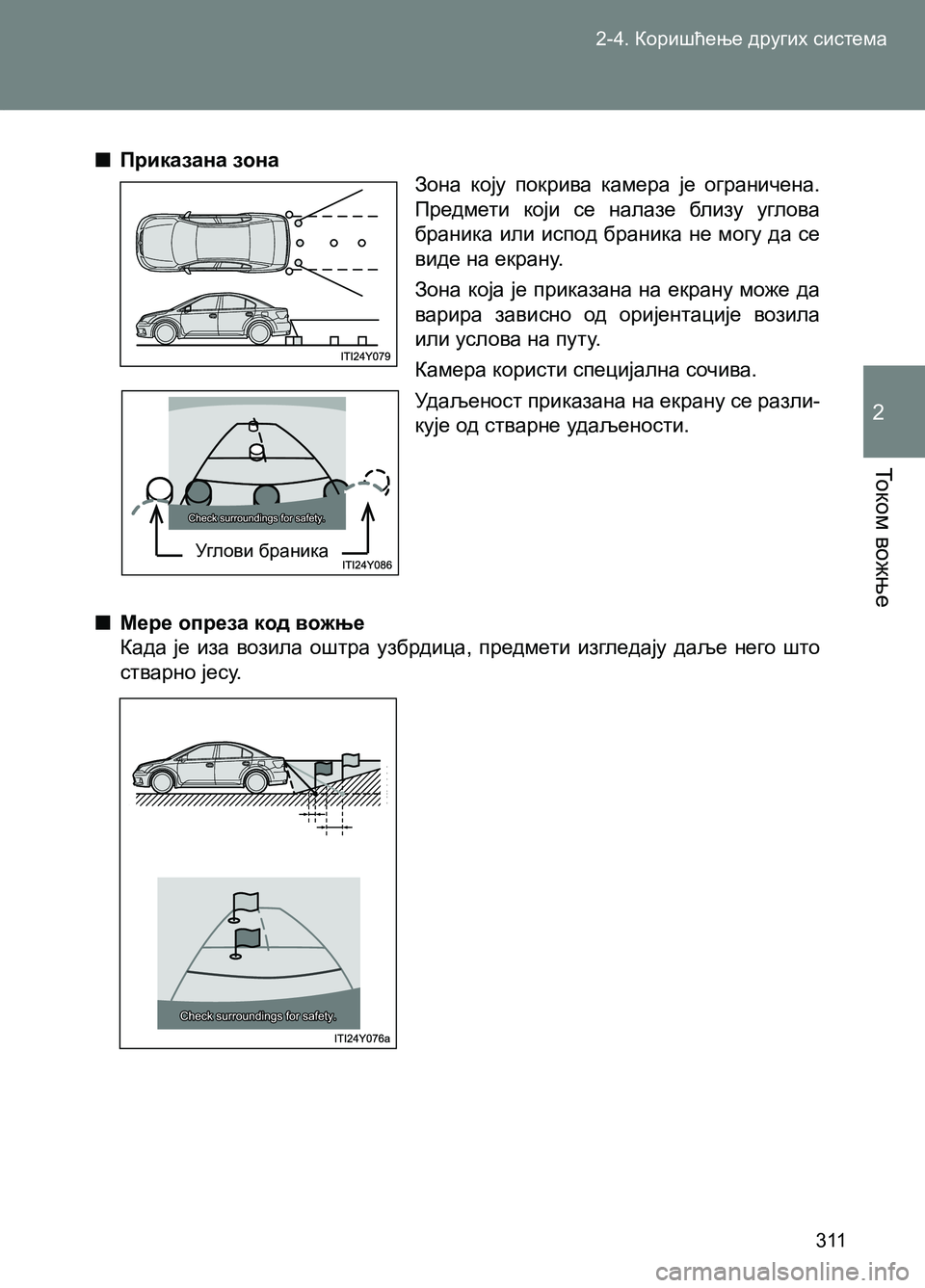

■Приказана зона
Зона коју покрива камера је ограничена.
Предмети који се налазе близу углова
браника или испод браника не могу да се
виде на екрану.
Зона која је приказана на екрану може да
варира зависно од оријентације возила
или услова на путу.
Камера користи специјална сочива.
Удаљеност приказана на екрану
се разли-
кује од стварне удаљености.
■Мере опреза код вожње
Када је иза возила оштра узбрдица, предмети изгледају даље него што
стварно јесу.
Углови браника
Book - AVENSIS.indb 311Book - AVENSIS.indb 31103-Apr-12 13:35:3003-Apr-12 13:35:30

2-4. Коришћење других система
312

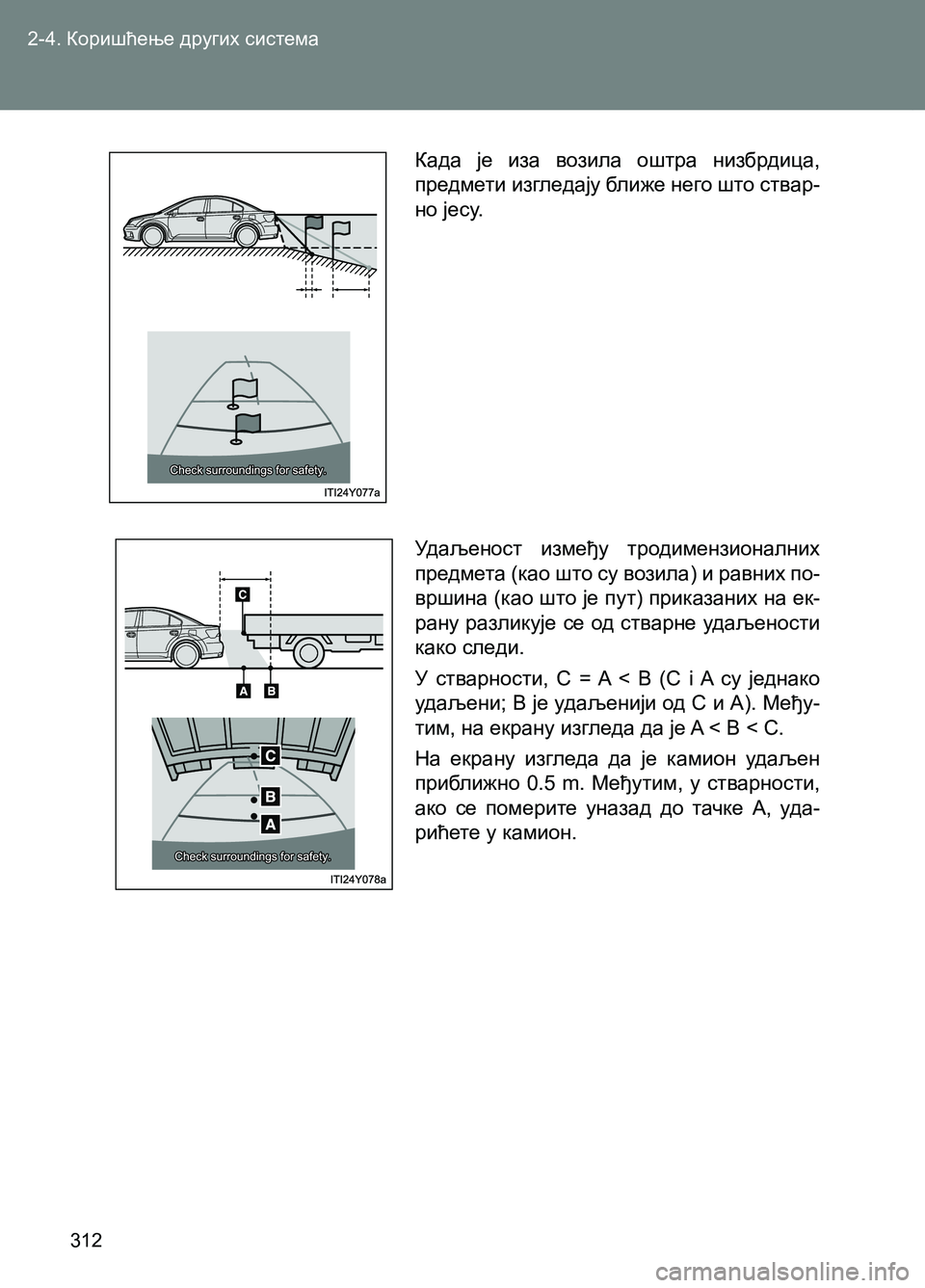

Када је иза возила оштра низбрдица,
предмети изгледају ближе него што ствар-
но јесу.
Удаљеност између тродимензионалних
предмета (као што су возила) и равних по-
вршина (као што је пут) приказаних на ек-
рану разликује се од стварне удаљености
како следи.
У стварности, C = A < B (C i A су једнако
удаљени; B је удаљенији од C и А
). Међу-
тим, на екрану изгледа да је A < B < C.
На екрану изгледа да је камион удаљен
приближно 0.5 m. Међутим, у стварности,
ако се померите уназад до тачке А, уда-
рићете у камион.
