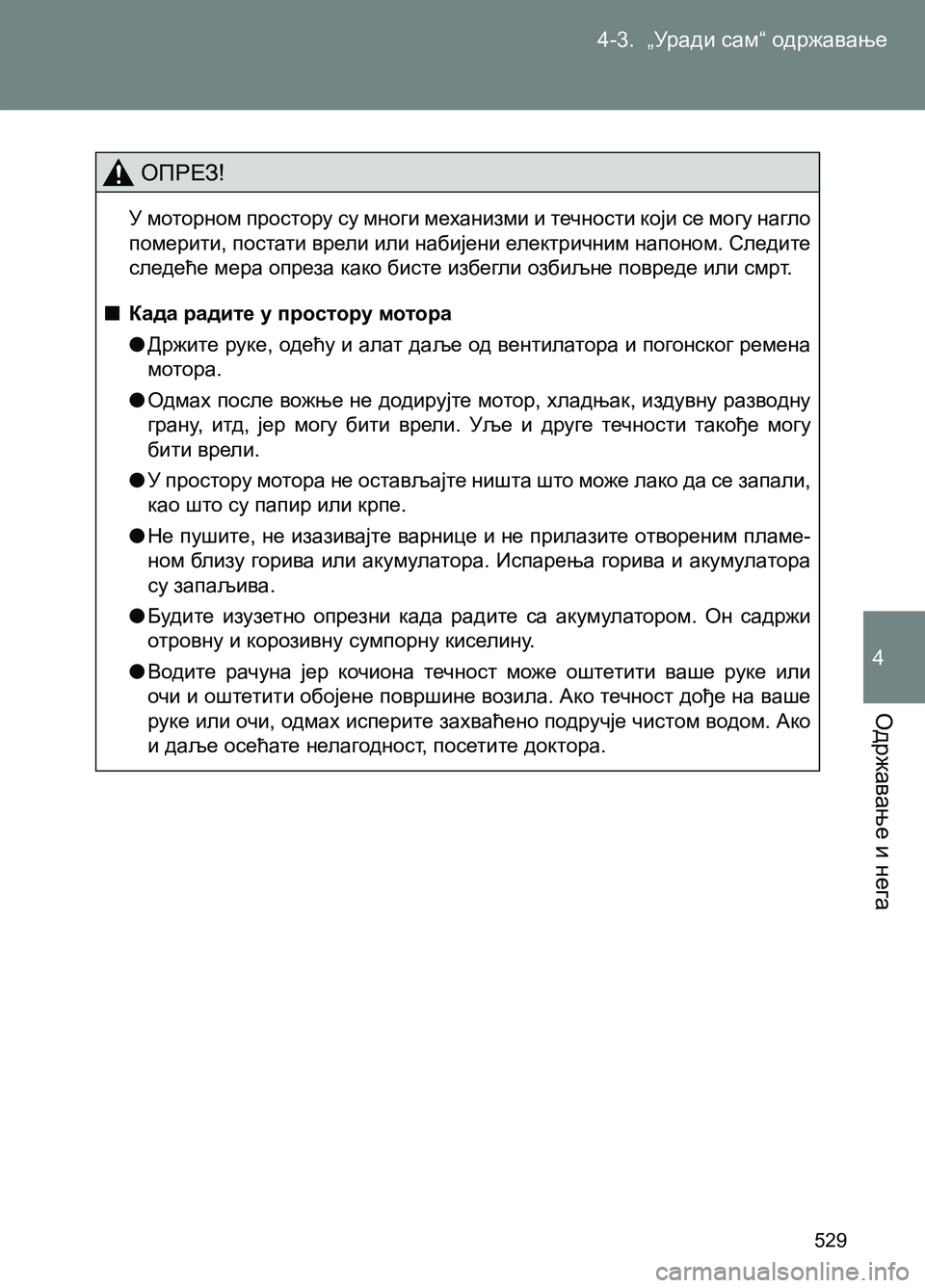

4-3. „Уради сам“ одржавање
Одржавање и нега
529
4
ОПРЕЗ!
У моторном простору су многи механизми и течности који се могу нагло
померити, постати врели или набијени електричним напоном. Следите
следеће мера опреза како бисте избегли озбиљне повреде или смрт.
■Када радите у простору мотора
●Држите руке, одећу и алат даље од вентилатора и погонског ремена
мотора.
●Одмах
после вожње не додирујте мотор, хладњак, издувну разводну
грану, итд, јер могу бити врели. Уље и друге течности такође могу
бити врели.
●У простору мотора не остављајте ништа што може лако да се запали,
као што су папир или крпе.
●Не пушите, не изазивајте варнице и не прилазите отвореним
пламе-
ном близу горива или акумулатора. Испарења горива и акумулатора
су запаљива.
●Будите изузетно опрезни када радите са акумулатором. Он садржи
отровну и корозивну сумпорну киселину.
●Водите рачуна јер кочиона течност може оштетити ваше руке или
очи и оштетити обојене површине возила. Ако течност дође на ваше
руке
или очи, одмах исперите захваћено подручје чистом водом. Ако
и даље осећате нелагодност, посетите доктора.
Book - AVENSIS.indb 529Book - AVENSIS.indb 52903-Apr-12 13:36:3403-Apr-12 13:36:34

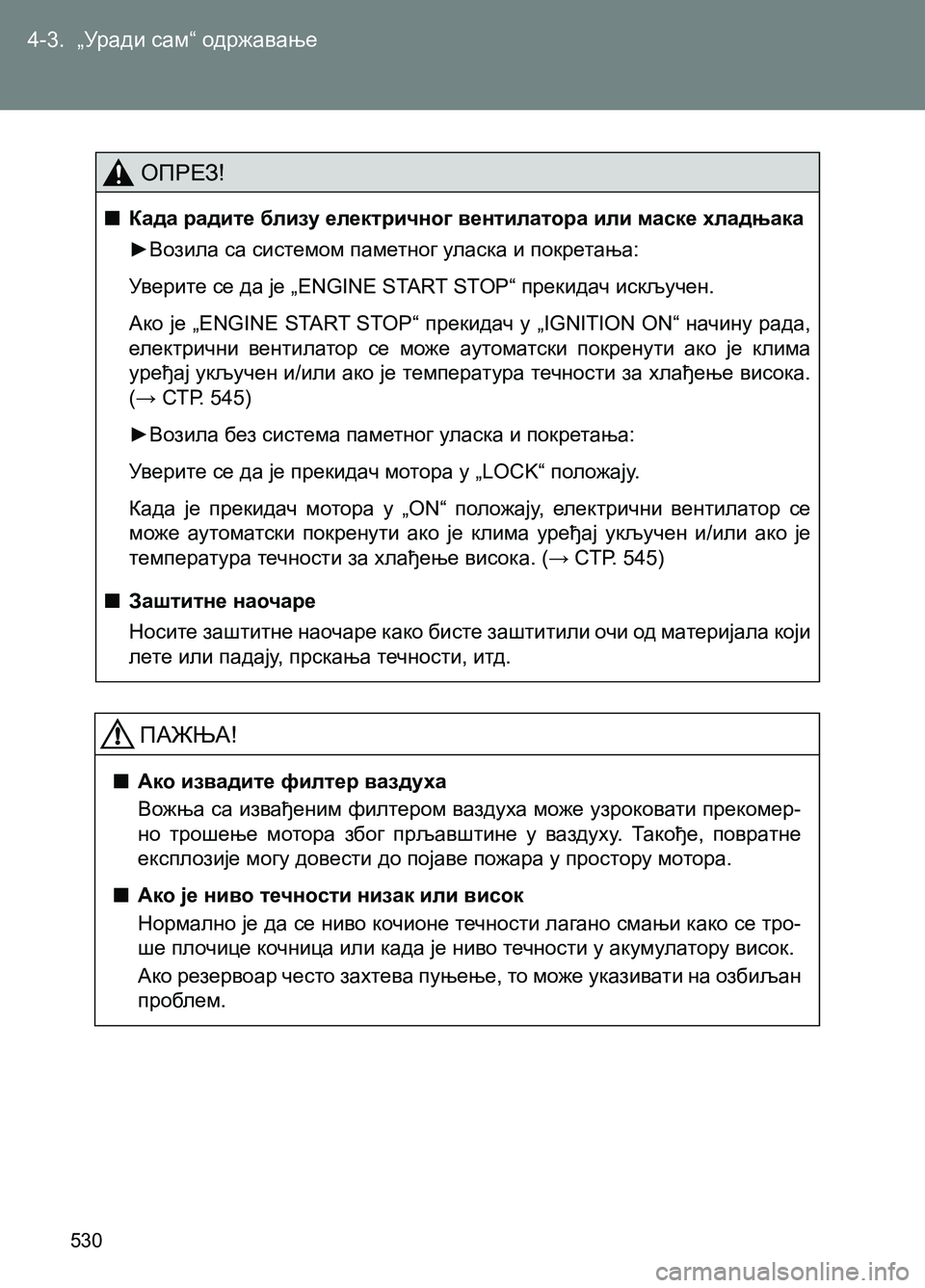

4-3. „Уради сам“ одржавање
530
ОПРЕЗ!
■Када радите близу електричног вентилатора или маске хладњака
►Возила са системом паметног уласка и покретања:
Уверите се да је „ENGINE START STOP“ прекидач искључен.
Ако је „ENGINE START STOP“ прекидач у „IGNITION ON“ начину рада,
електрични вентилатор се може аутоматски покренути ако је клима
уређај укључен и/или ако је температура течности за хлађење висока.
(→ СТР. 545)
►Возила
без система паметног уласка и покретања:
Уверите се да је прекидач мотора у „LOCK“ положају.
Када је прекидач мотора у „ON“ положају, електрични вентилатор се
може аутоматски покренути ако је клима уређај укључен и/или ако је
температура течности за хлађење висока. (→ СТР. 545)
■Заштитне наочаре
Носите заштитне наочаре како бисте заштитили
очи од материјала који
лете или падају, прскања течности, итд.
ПАЖЊА!
■Ако извадите филтер ваздуха
Вожња са извађеним филтером ваздуха може узроковати прекомер-
но трошење мотора због прљавштине у ваздуху. Такође, повратне
експлозије могу довести до појаве пожара у простору мотора.
■Ако је ниво течности низак или висок
Нормално је да се ниво кочионе течности лагано смањи како се тро-
ше
плочице кочница или када је ниво течности у акумулатору висок.
Ако резервоар често захтева пуњење, то може указивати на озбиљан
проблем.
Book - AVENSIS.indb 530Book - AVENSIS.indb 53003-Apr-12 13:36:3503-Apr-12 13:36:35

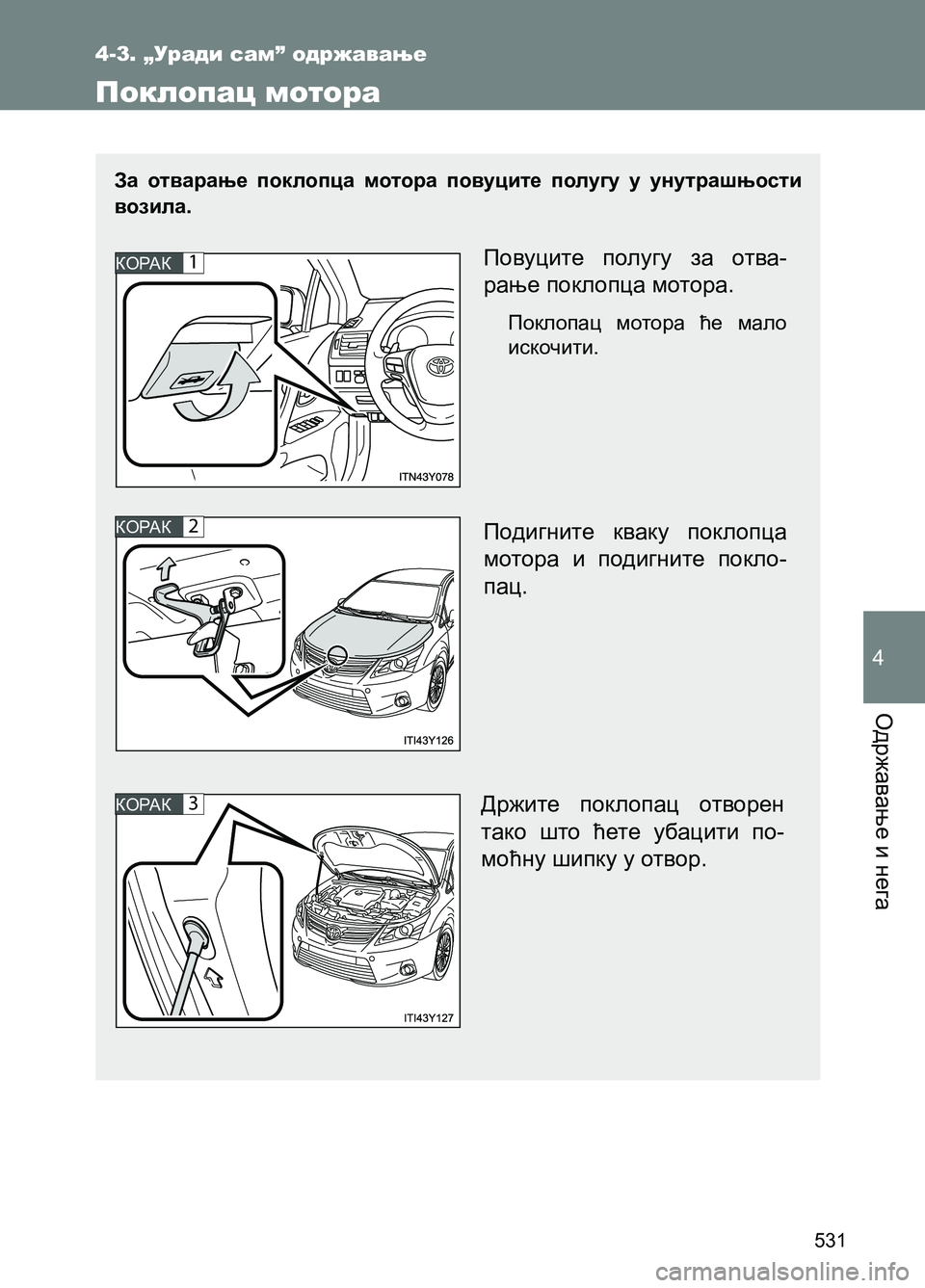

Одржавање и нега
531
4
За отварање поклопца мотора повуците полугу у унутрашњости
возила.
4-3. „Уради сам” одржавање
Поклопац мотора
Повуците полугу за отва-
рање поклопца мотора.
Поклопац мотора ће мало
искочити.
Подигните кваку поклопца
мотора и подигните покло-
пац.
Држите поклопац отворен
тако што ћете убацити по-
моћну шипку у отвор.
КОРАК1
КОРАК2
КОРАК3
Book - AVENSIS.indb 531Book - AVENSIS.indb 53103-Apr-12 13:36:3503-Apr-12 13:36:35

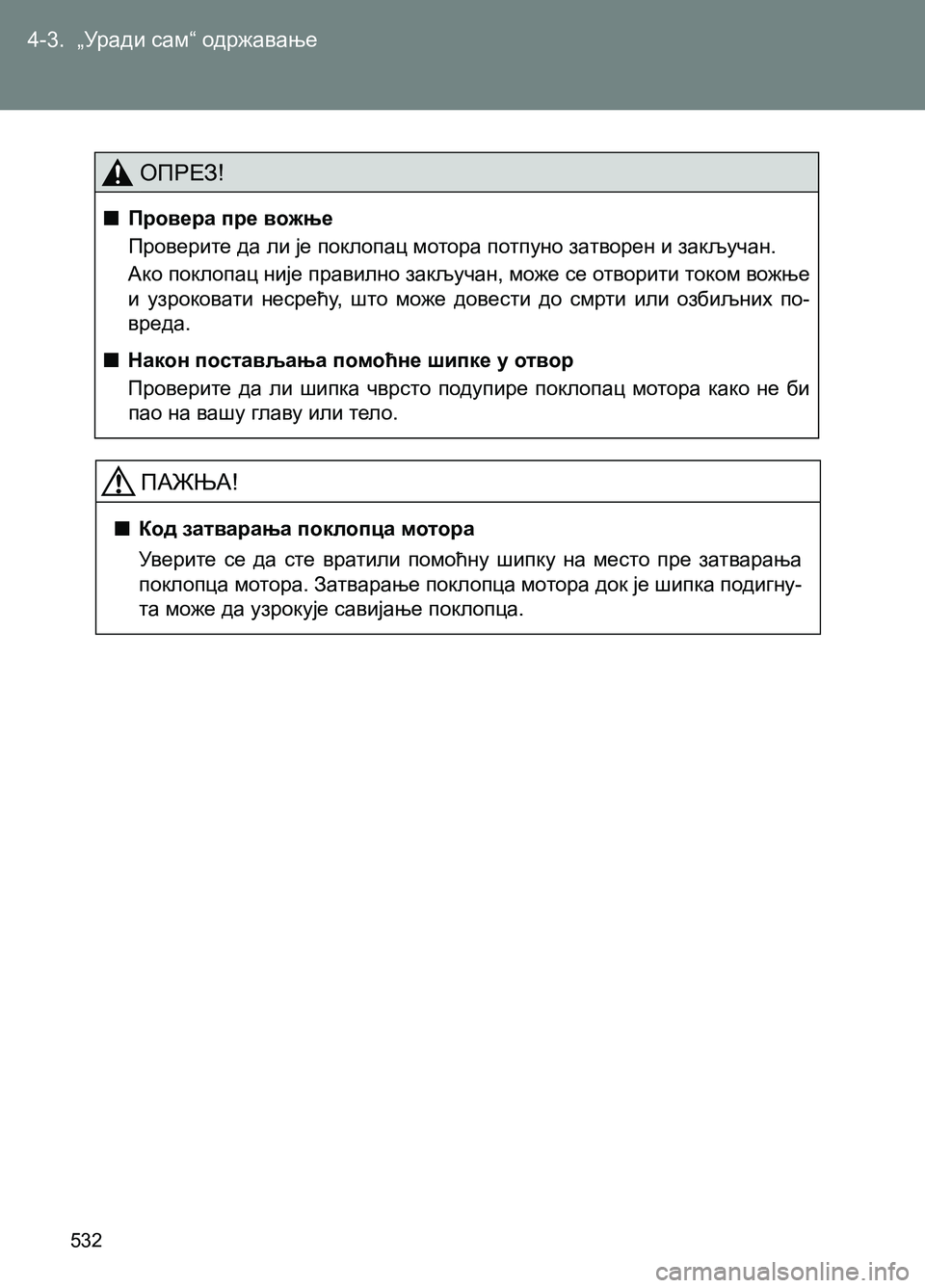

4-3. „Уради сам“ одржавање
532
ОПРЕЗ!
■Провера пре вожње
Проверите да ли је поклопац мотора потпуно затворен и закључан.
Ако поклопац није правилно закључан, може се отворити током вожње
и узроковати несрећу, што може довести до смрти или озбиљних по-
вреда.
■Након постављања помоћне шипке у отвор
Проверите да ли шипка чврсто подупире поклопац мотора како
не би
пао на вашу главу или тело.
ПАЖЊА!
■Код затварања поклопца мотора
Уверите се да сте вратили помоћну шипку на место пре затварања
поклопца мотора. Затварање поклопца мотора док је шипка подигну-
та може да узрокује савијање поклопца.
Book - AVENSIS.indb 532Book - AVENSIS.indb 53203-Apr-12 13:36:3503-Apr-12 13:36:35

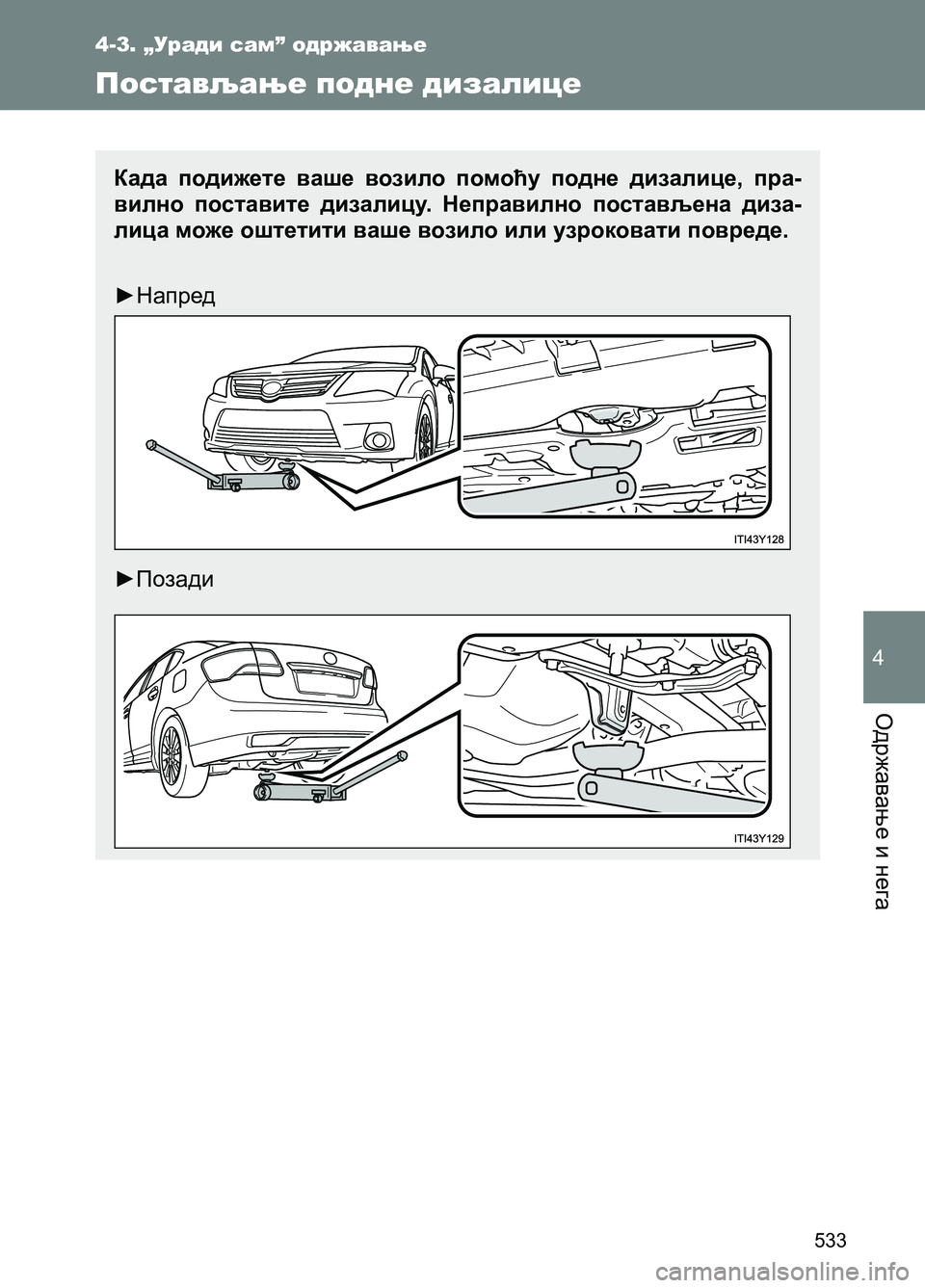

Одржавање и нега
533
4
4-3. „Уради сам” одржавање
Постављање подне дизалице
Када подижете ваше возило помоћу подне дизалице, пра-
вилно поставите дизалицу. Неправилно постављена диза-
лица може оштетити ваше возило или узроковати повреде.
►Напред
►Позади
Book - AVENSIS.indb 533Book - AVENSIS.indb 53303-Apr-12 13:36:3503-Apr-12 13:36:35

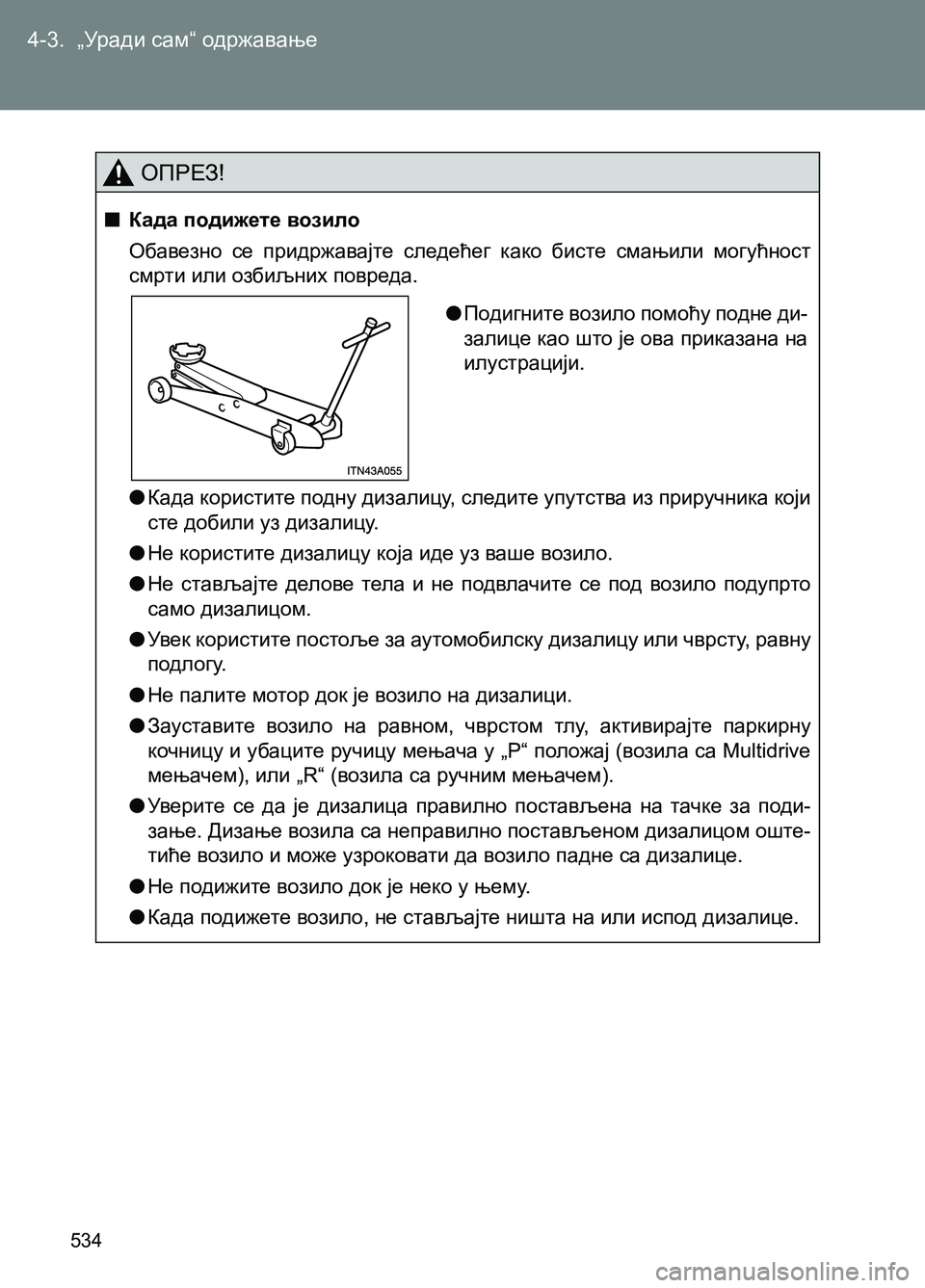

4-3. „Уради сам“ одржавање
534
ОПРЕЗ!
■Када подижете возило
Обавезно се придржавајте следећег како бисте смањили могућност
смрти или озбиљних повреда.
●Када користите подну дизалицу, следите упутства из приручника који
сте добили уз дизалицу.
●Не користите дизалицу која иде уз ваше возило.
●Не стављајте делове тела и не подвлачите се под возило подупрто
само дизалицом.
●Уве к користите постоље за аутомобилску дизалицу или чврсту, равну
подлогу.
●Не палите мотор док је возило на дизалици.
●Зауставите возило на равном, чврстом тлу, активирајте паркирну
кочницу и убаците ручицу мењача у „P“ положај (возила са Multidrive
мењачем), или „R“ (возила са ручним мењачем).
●Уверите се да је
дизалица правилно постављена на тачке за поди-
зање. Дизање возила са неправилно постављеном дизалицом оште-
тиће возило и може узроковати да возило падне са дизалице.
●Не подижите возило док је неко у њему.
●Када подижете возило, не стављајте ништа на или испод дизалице.
●Подигните возило помоћу подне ди-
залице као што је ова приказана на
илустрацији.
Book - AVENSIS.indb 534Book - AVENSIS.indb 53403-Apr-12 13:36:3503-Apr-12 13:36:35

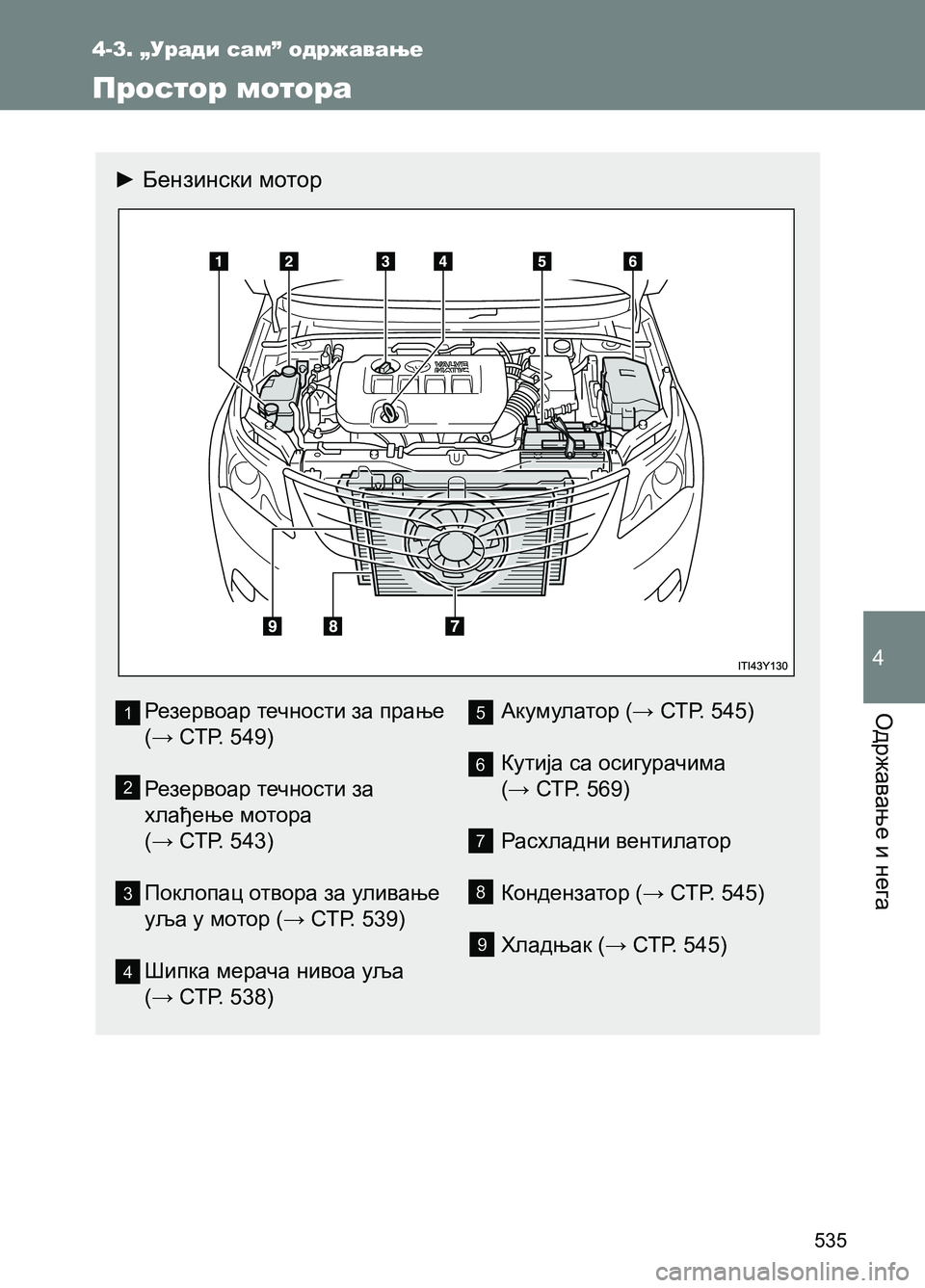

Одржавање и нега
535
4
► Бензински мотор
Резервоар течности за прање
(→ СТР. 549)
Резервоар течности за
хлађење мотора
(→ СТР. 543)
Поклопац отвора за уливање
уља у мотор (→ СТР. 539)
Шипка мерача нивоа уља
(→ СТР. 538)Акумулатор (→ СТР. 545)
Кутија са осигурачима
(→ СТР. 569)
Расхладни вентилатор
Кондензатор (→ СТР. 545)
Хладњак (→ СТР. 545)1
2
5
3
6
4
8
9
7
4-3. „Уради сам” одржавање
Простор мотора
Book - AVENSIS.indb 535Book - AVENSIS.indb 53503-Apr-12 13:36:3603-Apr-12 13:36:36

4-3. „Уради сам“ одржавање
536
► Дизел мотор
Резервоар течности за прање
(→ СТР. 549)
Резервоар течности за
хлађење мотора
(→ СТР. 543)
Шипка мерача нивоа уља
(→ СТР. 538)
Поклопац отвора за уливање
уља у мотор (→ СТР. 539)
Филтер за гориво
(→ СТР. 550, 713)Кутија са осигурачима
(→ СТР. 569)
Акумулатор (→ СТР. 545)
Расхладни вентилатори
Кондензатор (→ СТР. 545)
Интеркулер (→ СТР. 545)
Хладњак (→ СТР. 545)
1
2
5
3
6
4
8
9
10
11
7
