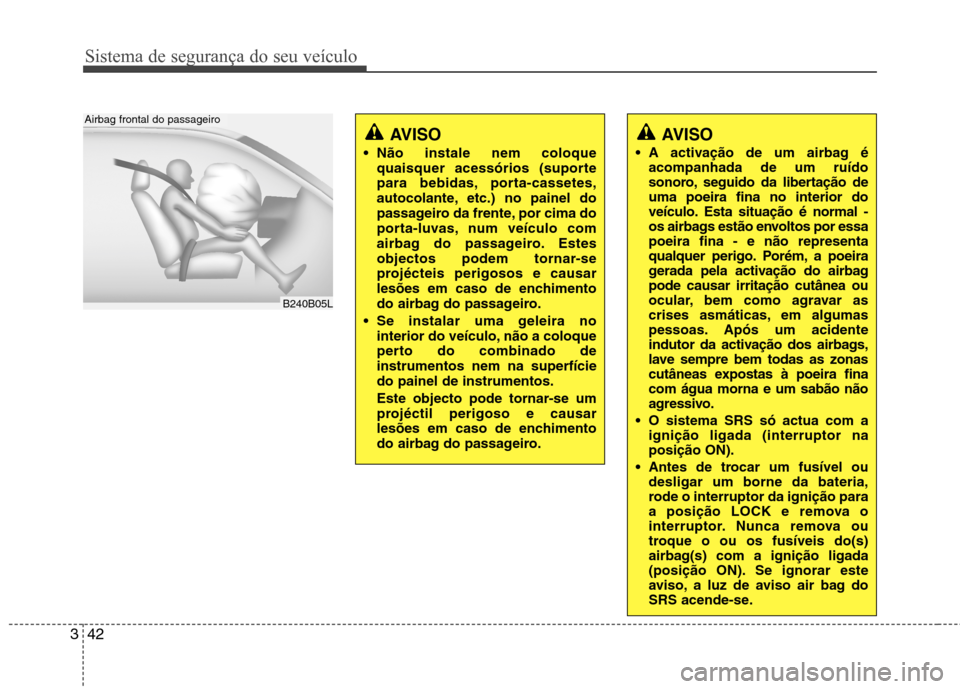

Sistema de segurança do seu veículo
42
3
AVISO
A activação de um airbag é acompanhada de um ruído
sonoro, seguido da libertação deuma poeira fina no interior do
veículo. Esta situação é normal -
os airbags estão envoltos por essapoeira fina - e não representa
qualquer perigo. Porém, a poeira
gerada pela activação do airbagpode causar irritação cutânea ou
ocular, bem como agravar as
crises asmáticas, em algumas
pessoas. Após um acidente
indutor da activação dos airbags,
lave sempre bem todas as zonas
cutâneas expostas à poeira finacom água morna e um sabão não
agressivo.
O sistema SRS só actua com a ignição ligada (interruptor naposição ON).
Antes de trocar um fusível ou desligar um borne da bateria,
rode o interruptor da ignição para
a posição LOCK e remova o
interruptor. Nunca remova ou
troque o ou os fusíveis do(s)
airbag(s) com a ignição ligada
(posição ON). Se ignorar este
aviso, a luz de aviso air bag do
SRS acende-se.AVISO
Não instale nem coloque quaisquer acessórios (suporte
para bebidas, porta-cassetes,
autocolante, etc.) no painel do
passageiro da frente, por cima do
porta-luvas, num veículo com
airbag do passageiro. Estes
objectos podem tornar-se
projécteis perigosos e causar
lesões em caso de enchimento
do airbag do passageiro.
Se instalar uma geleira no interior do veículo, não a coloque
perto do combinado deinstrumentos nem na superfíciedo painel de instrumentos.
Este objecto pode tornar-se um
projéctil perigoso e causar
lesões em caso de enchimento
do airbag do passageiro.
B240B05L
Airbag frontal do passageiro

343
Sistema de segurança do seu veículo

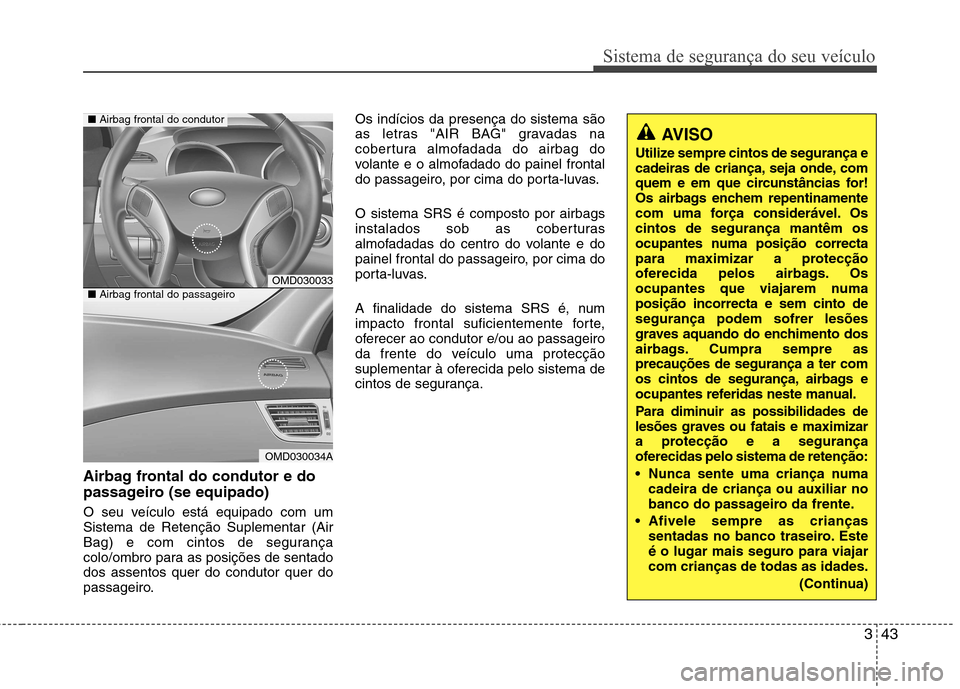

Airbag frontal do condutor e do
passageiro (se equipado)
O seu veículo está equipado com um Sistema de Retenção Suplementar (Air
Bag) e com cintos de segurança
colo/ombro para as posições de sentadodos assentos quer do condutor quer do
passageiro.Os indícios da presença do sistema são
as letras "AIR BAG" gravadas na
cobertura almofadada do airbag do
volante e o almofadado do painel frontal
do passageiro, por cima do porta-luvas. O sistema SRS é composto por airbags
instalados sob as coberturas
almofadadas do centro do volante e do
painel frontal do passageiro, por cima do
porta-luvas.
A finalidade do sistema SRS é, num
impacto frontal suficientemente forte,
oferecer ao condutor e/ou ao passageiro
da frente do veículo uma protecção
suplementar à oferecida pelo sistema de
cintos de segurança.
AVISO
Utilize sempre cintos de segurança e
cadeiras de criança, seja onde, com
quem e em que circunstâncias for!
Os airbags enchem repentinamente
com uma força considerável. Oscintos de segurança mantêm os
ocupantes numa posição correcta
para maximizar a protecção
oferecida pelos airbags. Os
ocupantes que viajarem numaposição incorrecta e sem cinto desegurança podem sofrer lesões
graves aquando do enchimento dos
airbags. Cumpra sempre asprecauções de segurança a ter com
os cintos de segurança, airbags e
ocupantes referidas neste manual.
Para diminuir as possibilidades de
lesões graves ou fatais e maximizar
a protecção e a segurança
oferecidas pelo sistema de retenção:
Nunca sente uma criança numa cadeira de criança ou auxiliar no
banco do passageiro da frente.
Afivele sempre as crianças sentadas no banco traseiro. Este
é o lugar mais seguro para viajarcom crianças de todas as idades.
(Continua)
OMD030033
OMD030034A
■Airbag frontal do condutor
■Airbag frontal do passageiro

Sistema de segurança do seu veículo
44
3
(Continua)

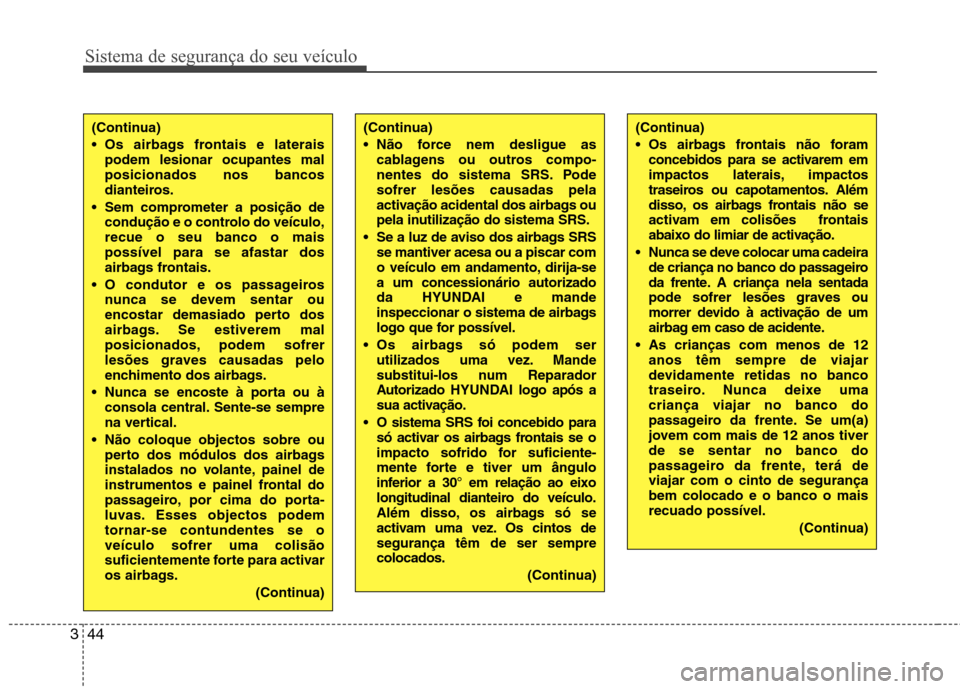

Não force nem desligue as
cablagens ou outros compo-
nentes do sistema SRS. Podesofrer lesões causadas pela
activação acidental dos airbags ou
pela inutilização do sistema SRS.
Se a luz de aviso dos airbags SRS se mantiver acesa ou a piscar com
o veículo em andamento, dirija-sea um concessionário autorizado
da HYUNDAI e mande
inspeccionar o sistema de airbags
logo que for possível.
Os airbags só podem ser utilizados uma vez. Mande
substitui-los num Reparador
Autorizado HYUNDAI logo após a
sua activação.
O sistema SRS foi concebido para só activar os airbags frontais se o
impacto sofrido for suficiente-
mente forte e tiver um ângulo
inferior a 30° em relação ao eixo
longitudinal dianteiro do veículo.
Além disso, os airbags só se
activam uma vez. Os cintos desegurança têm de ser semprecolocados.
(Continua)(Continua)
Os airbags frontais não foramconcebidos para se activarem em
impactos laterais, impactos
traseiros ou capotamentos. Além
disso, os airbags frontais não se
activam em colisões frontais
abaixo do limiar de activação.
Nunca se deve colocar uma cadeira de criança no banco do passageiro
da frente. A criança nela sentada
pode sofrer lesões graves ou
morrer devido à activação de um
airbag em caso de acidente.
As crianças com menos de 12 anos têm sempre de viajar
devidamente retidas no banco
traseiro. Nunca deixe umacriança viajar no banco do
passageiro da frente. Se um(a)
jovem com mais de 12 anos tiverde se sentar no banco do
passageiro da frente, terá deviajar com o cinto de segurançabem colocado e o banco o maisrecuado possível.
(Continua)(Continua)
Os airbags frontais e lateraispodem lesionar ocupantes mal posicionados nos bancos
dianteiros.
Sem comprometer a posição de condução e o controlo do veículo,recue o seu banco o maispossível para se afastar dos
airbags frontais.
O condutor e os passageiros nunca se devem sentar ou
encostar demasiado perto dos
airbags. Se estiverem mal
posicionados, podem sofrer
lesões graves causadas pelo
enchimento dos airbags.
Nunca se encoste à porta ou à consola central. Sente-se sempre
na vertical.
Não coloque objectos sobre ou perto dos módulos dos airbags
instalados no volante, painel de
instrumentos e painel frontal do
passageiro, por cima do porta-
luvas. Esses objectos podem
tornar-se contundentes se oveículo sofrer uma colisão
suficientemente forte para activar
os airbags.
(Continua)

345
Sistema de segurança do seu veículo

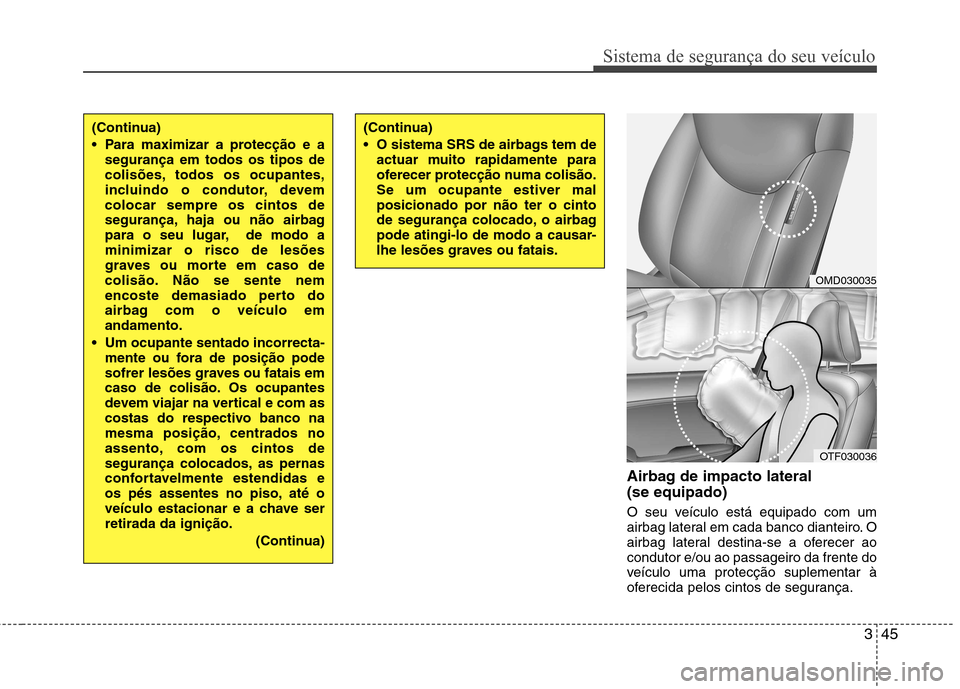

Airbag de impacto lateral (se equipado)
O seu veículo está equipado com um
airbag lateral em cada banco dianteiro. O
airbag lateral destina-se a oferecer aocondutor e/ou ao passageiro da frente do
veículo uma protecção suplementar à
oferecida pelos cintos de segurança.
(Continua)
O sistema SRS de airbags tem deactuar muito rapidamente para
oferecer protecção numa colisão.Se um ocupante estiver malposicionado por não ter o cinto
de segurança colocado, o airbag
pode atingi-lo de modo a causar-
lhe lesões graves ou fatais.(Continua)
Para maximizar a protecção e asegurança em todos os tipos de
colisões, todos os ocupantes,
incluindo o condutor, devemcolocar sempre os cintos de
segurança, haja ou não airbag
para o seu lugar, de modo aminimizar o risco de lesões
graves ou morte em caso de
colisão. Não se sente nem
encoste demasiado perto do
airbag com o veículo emandamento.
Um ocupante sentado incorrecta- mente ou fora de posição pode
sofrer lesões graves ou fatais em
caso de colisão. Os ocupantes
devem viajar na vertical e com as
costas do respectivo banco na
mesma posição, centrados no
assento, com os cintos de
segurança colocados, as pernas
confortavelmente estendidas e
os pés assentes no piso, até o
veículo estacionar e a chave serretirada da ignição.
(Continua)
OMD030035
OTF030036

Sistema de segurança do seu veículo
46
3

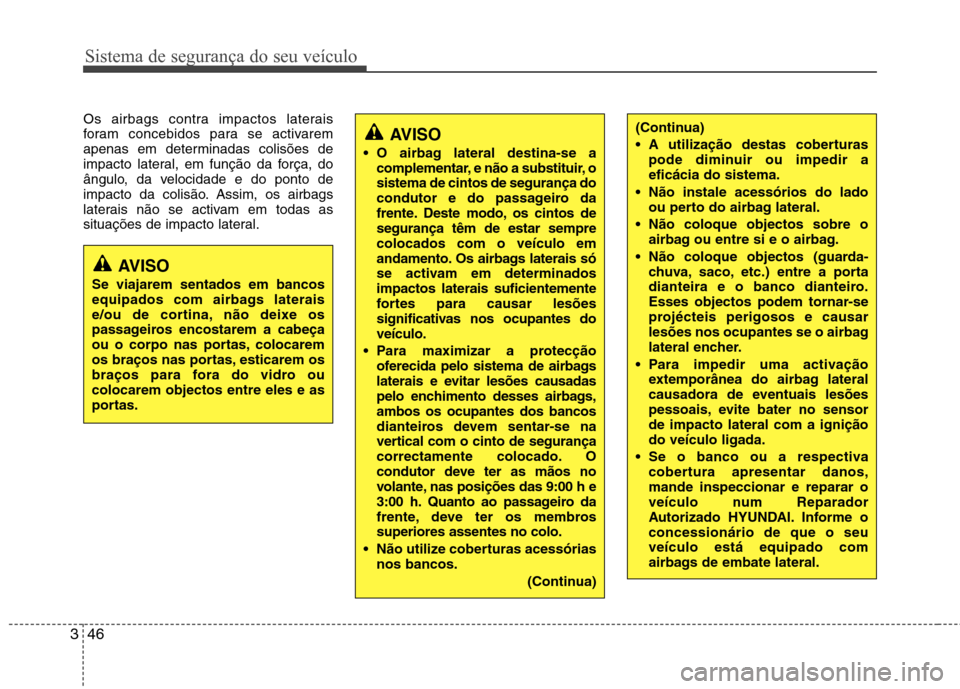

Os airbags contra impactos laterais
foram concebidos para se activarem
apenas em determinadas colisões de
impacto lateral, em função da força, do
ângulo, da velocidade e do ponto de
impacto da colisão. Assim, os airbags
laterais não se activam em todas as
situações de impacto lateral.(Continua)
A utilização destas coberturas
pode diminuir ou impedir a eficácia do sistema.
Não instale acessórios do lado ou perto do airbag lateral.
Não coloque objectos sobre o airbag ou entre si e o airbag.
Não coloque objectos (guarda- chuva, saco, etc.) entre a porta
dianteira e o banco dianteiro.
Esses objectos podem tornar-se
projécteis perigosos e causar
lesões nos ocupantes se o airbag
lateral encher.
Para impedir uma activação extemporânea do airbag lateral
causadora de eventuais lesões
pessoais, evite bater no sensorde impacto lateral com a igniçãodo veículo ligada.
Se o banco ou a respectiva cobertura apresentar danos,mande inspeccionar e reparar o
veículo num Reparador
Autorizado HYUNDAI. Informe oconcessionário de que o seuveículo está equipado com
airbags de embate lateral.AVISO
O airbag lateral destina-se a complementar, e não a substituir, o sistema de cintos de segurança do
condutor e do passageiro da
frente. Deste modo, os cintos desegurança têm de estar semprecolocados com o veículo em
andamento. Os airbags laterais só
se activam em determinadosimpactos laterais suficientemente
fortes para causar lesões
significativas nos ocupantes doveículo.
Para maximizar a protecção oferecida pelo sistema de airbags
laterais e evitar lesões causadas
pelo enchimento desses airbags,ambos os ocupantes dos bancos
dianteiros devem sentar-se na
vertical com o cinto de segurança
correctamente colocado. O
condutor deve ter as mãos no
volante, nas posições das 9:00 h e
3:00 h. Quanto ao passageiro da
frente, deve ter os membrossuperiores assentes no colo.
Não utilize coberturas acessórias nos bancos.
(Continua)
AVISO
Se viajarem sentados em bancos
equipados com airbags laterais
e/ou de cortina, não deixe os
passageiros encostarem a cabeça
ou o corpo nas portas, colocarem
os braços nas portas, esticarem os
braços para fora do vidro oucolocarem objectos entre eles e as
portas.

347
Sistema de segurança do seu veículo

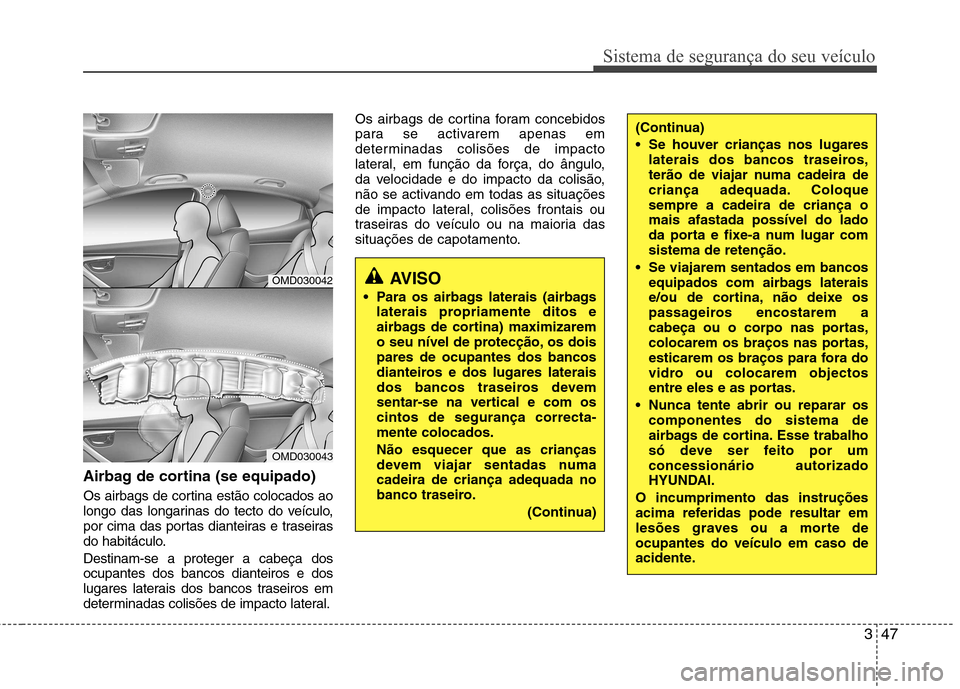

Airbag de cortina (se equipado)
Os airbags de cortina estão colocados ao
longo das longarinas do tecto do veículo,
por cima das portas dianteiras e traseiras
do habitáculo. Destinam-se a proteger a cabeça dos ocupantes dos bancos dianteiros e dos
lugares laterais dos bancos traseiros em
determinadas colisões de impacto lateral.Os airbags de cortina foram concebidos
para se activarem apenas em
determinadas colisões de impacto
lateral, em função da força, do ângulo,
da velocidade e do impacto da colisão,
não se activando em todas as situações
de impacto lateral, colisões frontais ou
traseiras do veículo ou na maioria das
situações de capotamento.
AVISO
Para os airbags laterais (airbags laterais propriamente ditos e
airbags de cortina) maximizarem
o seu nível de protecção, os doispares de ocupantes dos bancos
dianteiros e dos lugares laterais
dos bancos traseiros devem
sentar-se na vertical e com oscintos de segurança correcta-mente colocados. Não esquecer que as crianças
devem viajar sentadas numacadeira de criança adequada no
banco traseiro.
(Continua)
(Continua)
Se houver crianças nos lugareslaterais dos bancos traseiros,
terão de viajar numa cadeira de
criança adequada. Coloquesempre a cadeira de criança omais afastada possível do lado
da porta e fixe-a num lugar comsistema de retenção.
Se viajarem sentados em bancos equipados com airbags laterais
e/ou de cortina, não deixe os
passageiros encostarem a
cabeça ou o corpo nas portas,
colocarem os braços nas portas,
esticarem os braços para fora do
vidro ou colocarem objectos
entre eles e as portas.
Nunca tente abrir ou reparar os componentes do sistema de
airbags de cortina. Esse trabalho
só deve ser feito por umconcessionário autorizado
HYUNDAI.
O incumprimento das instruções
acima referidas pode resultar em
lesões graves ou a morte deocupantes do veículo em caso de
acidente.
OMD030042
OMD030043

Sistema de segurança do seu veículo
48
3

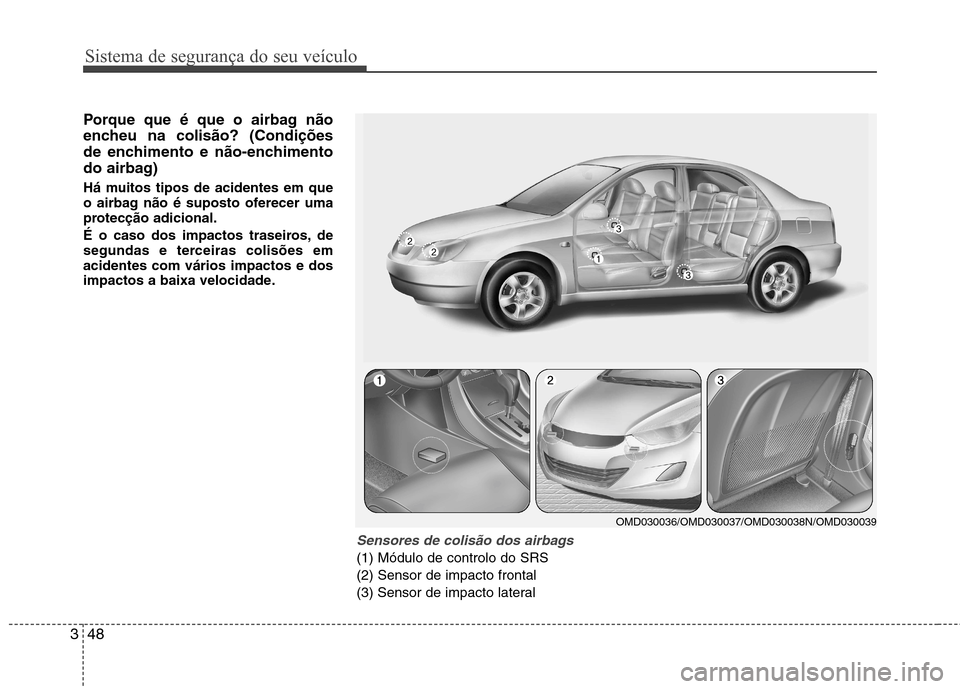

Porque que é que o airbag não
encheu na colisão? (Condições
de enchimento e não-enchimento
do airbag)
Há muitos tipos de acidentes em que
o airbag não é suposto oferecer uma
protecção adicional.
É o caso dos impactos traseiros, de
segundas e terceiras colisões emacidentes com vários impactos e dos
impactos a baixa velocidade.
Sensores de colisão dos airbags
(1) Módulo de controlo do SRS (2) Sensor de impacto frontal
(3) Sensor de impacto lateral
OMD030036/OMD030037/OMD030038N/OMD030039

349
Sistema de segurança do seu veículo

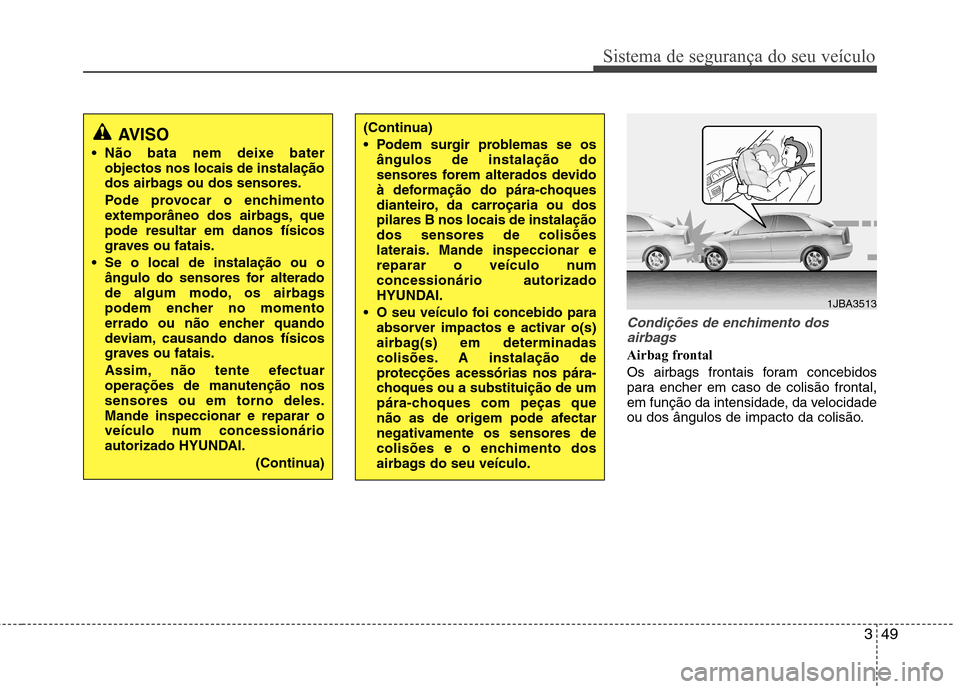

Condições de enchimento dosairbags
Airbag frontal
Os airbags frontais foram concebidos
para encher em caso de colisão frontal,
em função da intensidade, da velocidade
ou dos ângulos de impacto da colisão.
AVISO
Não bata nem deixe bater objectos nos locais de instalação
dos airbags ou dos sensores.
Pode provocar o enchimento
extemporâneo dos airbags, quepode resultar em danos físicos
graves ou fatais.
Se o local de instalação ou o ângulo do sensores for alterado
de algum modo, os airbags
podem encher no momento
errado ou não encher quando
deviam, causando danos físicos
graves ou fatais.
Assim, não tente efectuar
operações de manutenção nossensores ou em torno deles.Mande inspeccionar e reparar o
veículo num concessionário
autorizado HYUNDAI.
(Continua)(Continua)
Podem surgir problemas se osângulos de instalação do
sensores forem alterados devido
à deformação do pára-choques
dianteiro, da carroçaria ou dospilares B nos locais de instalaçãodos sensores de colisões
laterais. Mande inspeccionar e
reparar o veículo numconcessionário autorizado
HYUNDAI.
O seu veículo foi concebido para absorver impactos e activar o(s)
airbag(s) em determinadas
colisões. A instalação de
protecções acessórias nos pára-
choques ou a substituição de um
pára-choques com peças que
não as de origem pode afectar
negativamente os sensores de
colisões e o enchimento dos
airbags do seu veículo.
1JBA3513
