2013 Hyundai Elantra Manual do proprietário (in Portuguese)

Manutenção
44
7

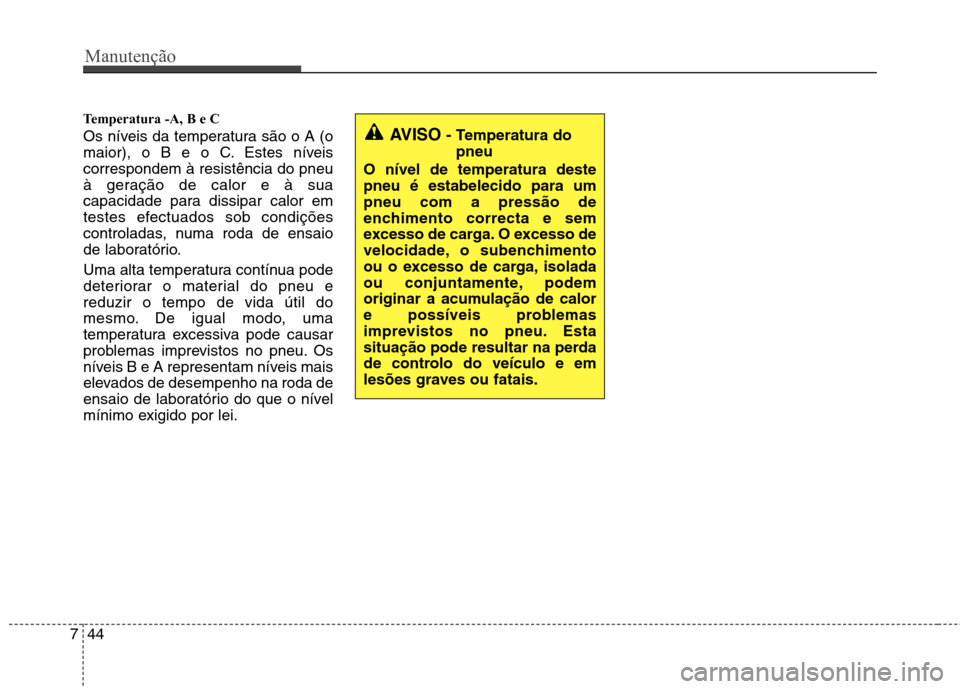

Temperatura -A, B e C
Os níveis da temperatura são o A (o
maior), o B e o C. Estes níveiscorrespondem à resistência do pneu
à geração de calor e à sua
capacidade para dissipar calor em
testes efectuados sob condições
controladas, numa roda de ensaio
de laboratório.
Uma alta temperatura contínua pode
deteriorar o material do pneu ereduzir o tempo de vida útil do
mesmo. De igual modo, uma
temperatura excessiva pode causar
problemas imprevistos no pneu. Os
níveis B e A representam níveis mais
elevados de desempenho na roda de
ensaio de laboratório do que o nível
mínimo exigido por lei.
AVISO - Temperatura do
pneu
O nível de temperatura deste pneu é estabelecido para umpneu com a pressão de
enchimento correcta e sem
excesso de carga. O excesso de
velocidade, o subenchimento
ou o excesso de carga, isolada
ou conjuntamente, podem
originar a acumulação de calor
e possíveis problemas
imprevistos no pneu. Esta
situação pode resultar na perda
de controlo do veículo e em
lesões graves ou fatais.

745
Manutenção

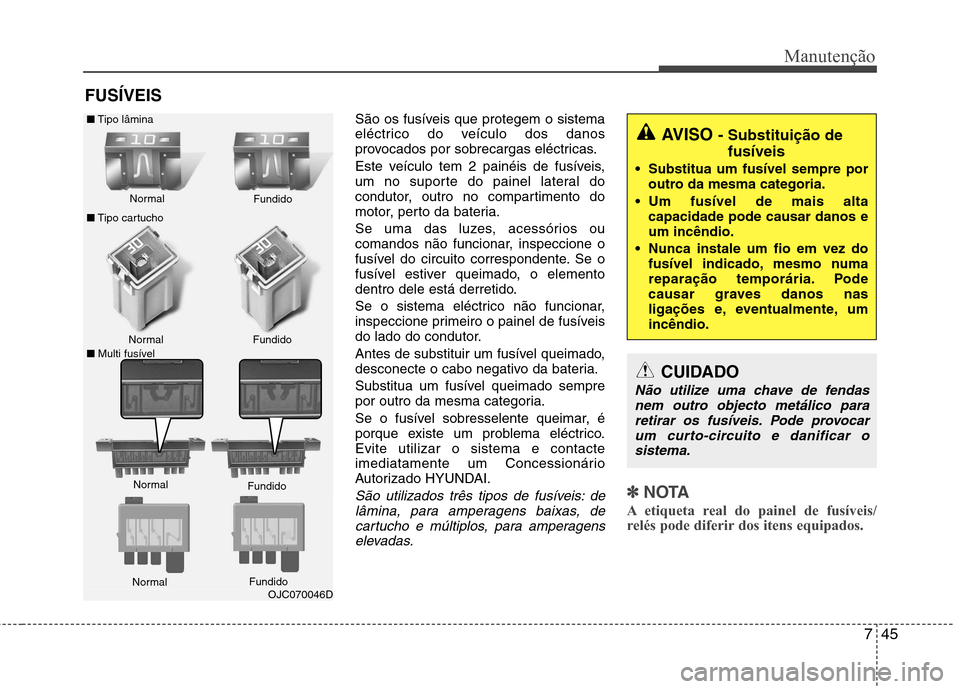

FUSÍVEIS São os fusíveis que protegem o sistema
eléctrico do veículo dos danos
provocados por sobrecargas eléctricas.
Este veículo tem 2 painéis de fusíveis,
um no suporte do painel lateral do
condutor, outro no compartimento do
motor, perto da bateria.
Se uma das luzes, acessórios ou
comandos não funcionar, inspeccione o
fusível do circuito correspondente. Se o
fusível estiver queimado, o elemento
dentro dele está derretido.
Se o sistema eléctrico não funcionar,
inspeccione primeiro o painel de fusíveis
do lado do condutor.
Antes de substituir um fusível queimado,
desconecte o cabo negativo da bateria.
Substitua um fusível queimado sempre
por outro da mesma categoria.
Se o fusível sobresselente queimar, é
porque existe um problema eléctrico.Evite utilizar o sistema e contacte
imediatamente um Concessionário
Autorizado HYUNDAI.
São utilizados três tipos de fusíveis: delâmina, para amperagens baixas, decartucho e múltiplos, para amperagenselevadas.✽✽ NOTA
A etiqueta real do painel de fusíveis/
relés pode diferir dos itens equipados.
AVISO - Substituição de
fusíveis
Substitua um fusível sempre por outro da mesma categoria.
Um fusível de mais alta capacidade pode causar danos e um incêndio.
Nunca instale um fio em vez do fusível indicado, mesmo numa
reparação temporária. Pode
causar graves danos nas
ligações e, eventualmente, umincêndio.
CUIDADO
Não utilize uma chave de fendas
nem outro objecto metálico pararetirar os fusíveis. Pode provocar um curto-circuito e danificar osistema.
OJC070046D
Normal
Normal
■ Tipo cartucho
■ Multi fusível Fundido
Fundido
Normal Fundido
■
Tipo lâmina
Normal Fundido

Manutenção
46
7

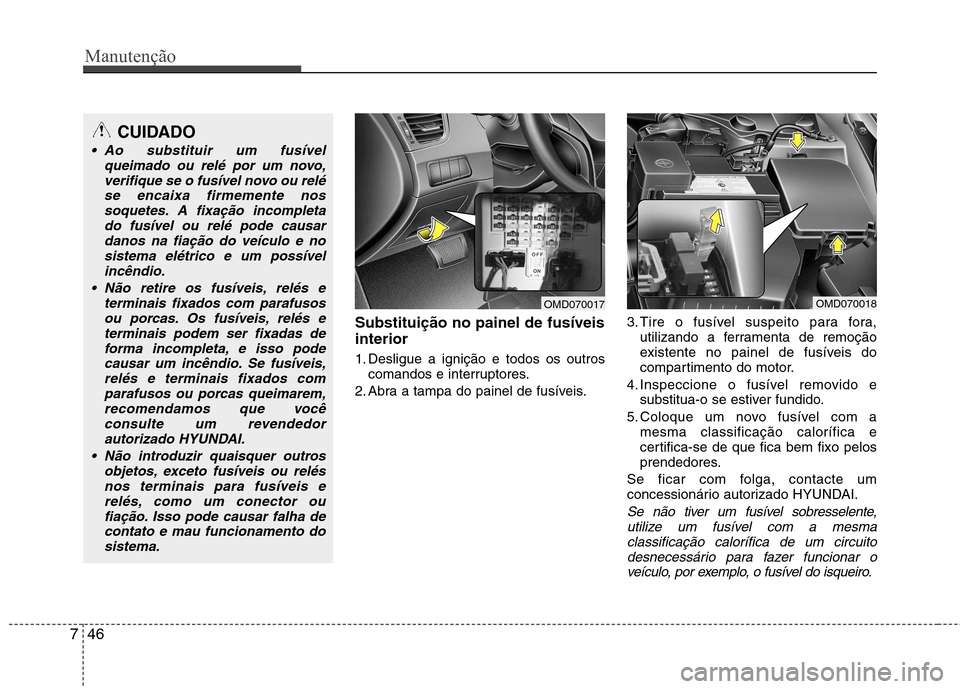

Substituição no painel de fusíveis interior
1. Desligue a ignição e todos os outros
comandos e interruptores.
2. Abra a tampa do painel de fusíveis. 3. Tire o fusível suspeito para fora,
utilizando a ferramenta de remoção
existente no painel de fusíveis do
compartimento do motor.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
5. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se ficar com folga, contacte um
concessionário autorizado HYUNDAI.
Se não tiver um fusível sobresselente, utilize um fusível com a mesma classificação calorífica de um circuito
desnecessário para fazer funcionar o veículo, por exemplo, o fusível do isqueiro.
OMD070017OMD070018
CUIDADO
Ao substituir um fusível queimado ou relé por um novo,
verifique se o fusível novo ou relése encaixa firmemente nossoquetes. A fixação incompleta do fusível ou relé pode causar
danos na fiação do veículo e nosistema elétrico e um possívelincêndio.
Não retire os fusíveis, relés e terminais fixados com parafusosou porcas. Os fusíveis, relés eterminais podem ser fixadas deforma incompleta, e isso pode
causar um incêndio. Se fusíveis, relés e terminais fixados comparafusos ou porcas queimarem,recomendamos que você
consulte um revendedorautorizado HYUNDAI.
Não introduzir quaisquer outros objetos, exceto fusíveis ou relésnos terminais para fusíveis e
relés, como um conector ou fiação. Isso pode causar falha decontato e mau funcionamento do sistema.

747
Manutenção

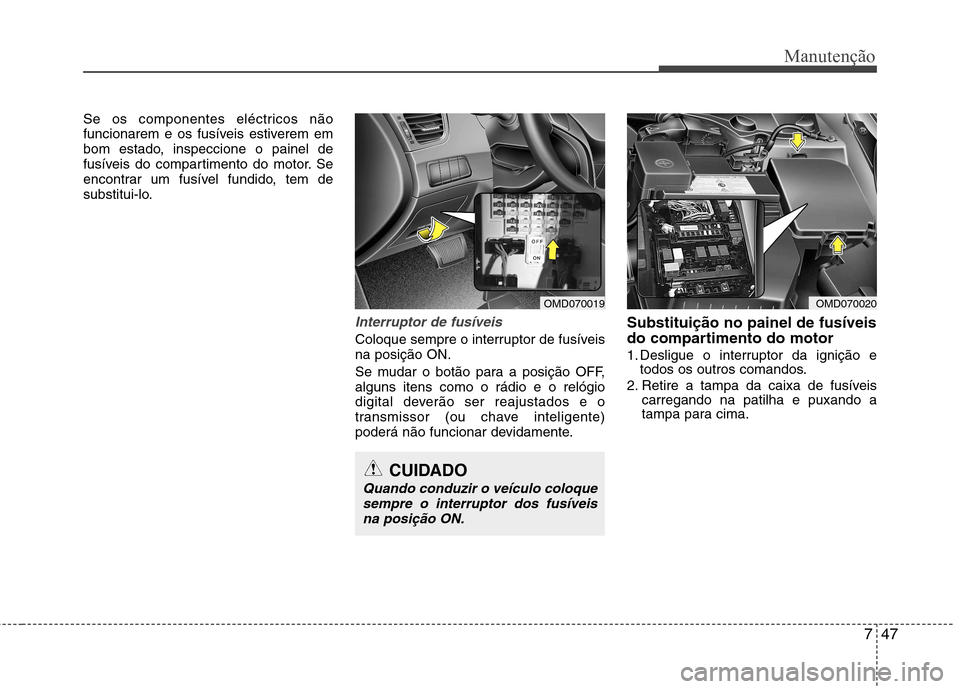

Se os componentes eléctricos não
funcionarem e os fusíveis estiverem em
bom estado, inspeccione o painel de
fusíveis do compartimento do motor. Se
encontrar um fusível fundido, tem de
substitui-lo.
Interruptor de fusíveis
Coloque sempre o interruptor de fusíveis na posição ON.
Se mudar o botão para a posição OFF, alguns itens como o rádio e o relógio
digital deverão ser reajustados e o
transmissor (ou chave inteligente)
poderá não funcionar devidamente.Substituição no painel de fusíveis
do compartimento do motor
1. Desligue o interruptor da ignição e
todos os outros comandos.
2. Retire a tampa da caixa de fusíveis carregando na patilha e puxando a
tampa para cima.
OMD070019OMD070020
CUIDADO
Quando conduzir o veículo coloque
sempre o interruptor dos fusíveisna posição ON.

Manutenção
48
7

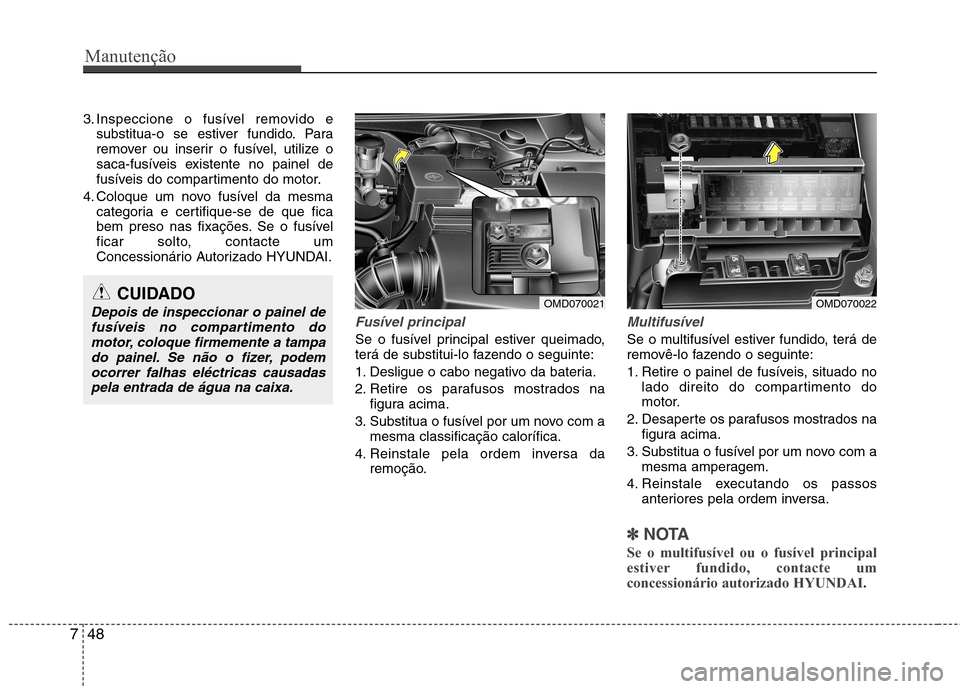

3. Inspeccione o fusível removido e
substitua-o se estiver fundido. Para
remover ou inserir o fusível, utilize o
saca-fusíveis existente no painel de
fusíveis do compartimento do motor.
4. Coloque um novo fusível da mesma categoria e certifique-se de que fica
bem preso nas fixações. Se o fusível
ficar solto, contacte um
Concessionário Autorizado HYUNDAI.
Fusível principal
Se o fusível principal estiver queimado,
terá de substitui-lo fazendo o seguinte:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos mostrados na
figura acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
Multifusível
Se o multifusível estiver fundido, terá de
removê-lo fazendo o seguinte:
1. Retire o painel de fusíveis, situado nolado direito do compartimento do
motor.
2. Desaperte os parafusos mostrados na figura acima.
3. Substitua o fusível por um novo com a mesma amperagem.
4. Reinstale executando os passos anteriores pela ordem inversa.
✽✽ NOTA
Se o multifusível ou o fusível principal
estiver fundido, contacte umconcessionário autorizado HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis no compartimento do
motor, coloque firmemente a tampado painel. Se não o fizer, podemocorrer falhas eléctricas causadaspela entrada de água na caixa.OMD070021OMD070022

749
Manutenção
✽✽NOTA
Nem todas as descrições do painel de fusíveis contidas neste Manual se
aplicam ao seu veículo. As informações
estão correctas à data da impressão. Ao
inspeccionar um painel de fusíveis do
seu veículo, consulte a respectivaetiqueta.

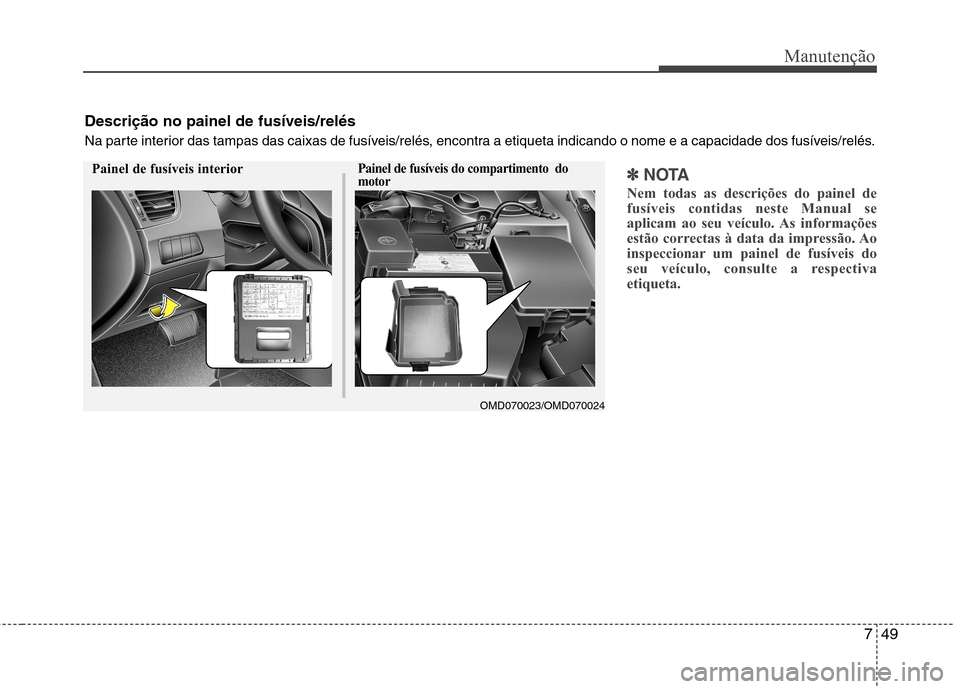

Descrição no painel de fusíveis/relés
Na parte interior das tampas das caixas de fusíveis/relés, encontra a etiqueta indicando o nome e a capacidade dos fusíveis/rel és.
Painel de fusíveis interiorPainel de fusíveis do compartimento do motor
OMD070023/OMD070024

Manutenção
50
7

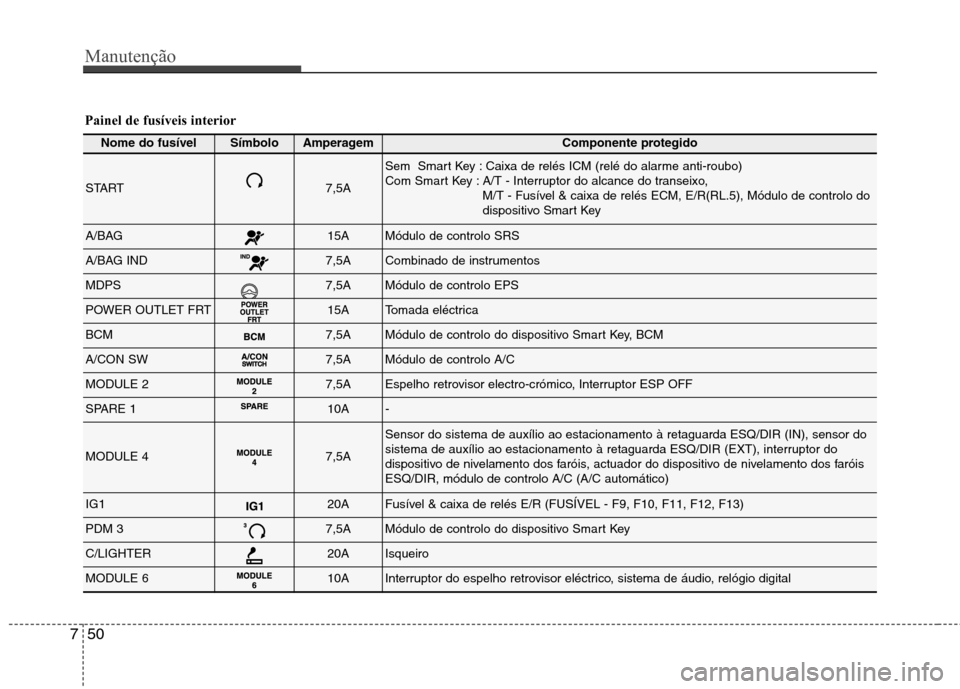

Painel de fusíveis interior
Nome do fusívelSímboloAmperagemComponente protegido
START7,5A
Sem Smart Key : Caixa de relés ICM (relé do alarme anti-roubo)
Com Smart Key : A/T - Interruptor do alcance do transeixo,
M/T - Fusível & caixa de relés ECM, E/R(RL.5), Módulo de controlo do
dispositivo Smart Key
A/BAG15AMódulo de controlo SRS
A/BAG IND7,5ACombinado de instrumentos
MDPS7,5AMódulo de controlo EPS
POWER OUTLET FRT15ATomada eléctrica
BCM7,5AMódulo de controlo do dispositivo Smart Key, BCM
A/CON SW7,5AMódulo de controlo A/C
MODULE 27,5AEspelho retrovisor electro-crómico, Interruptor ESP OFF
SPARE 110A-
MODULE 47,5A
Sensor do sistema de auxílio ao estacionamento à retaguarda ESQ/DIR (IN), sensor do
sistema de auxílio ao estacionamento à retaguarda ESQ/DIR (EXT), interruptor do
dispositivo de nivelamento dos faróis, actuador do dispositivo de nivelamento dos faróisESQ/DIR, módulo de controlo A/C (A/C automático)
IG120AFusível & caixa de relés E/R (FUSÍVEL - F9, F10, F11, F12, F13)
PDM 37,5AMódulo de controlo do dispositivo Smart Key
C/LIGHTER20AIsqueiro
MODULE 610AInterruptor do espelho retrovisor eléctrico, sistema de áudio, relógio digital

751
Manutenção

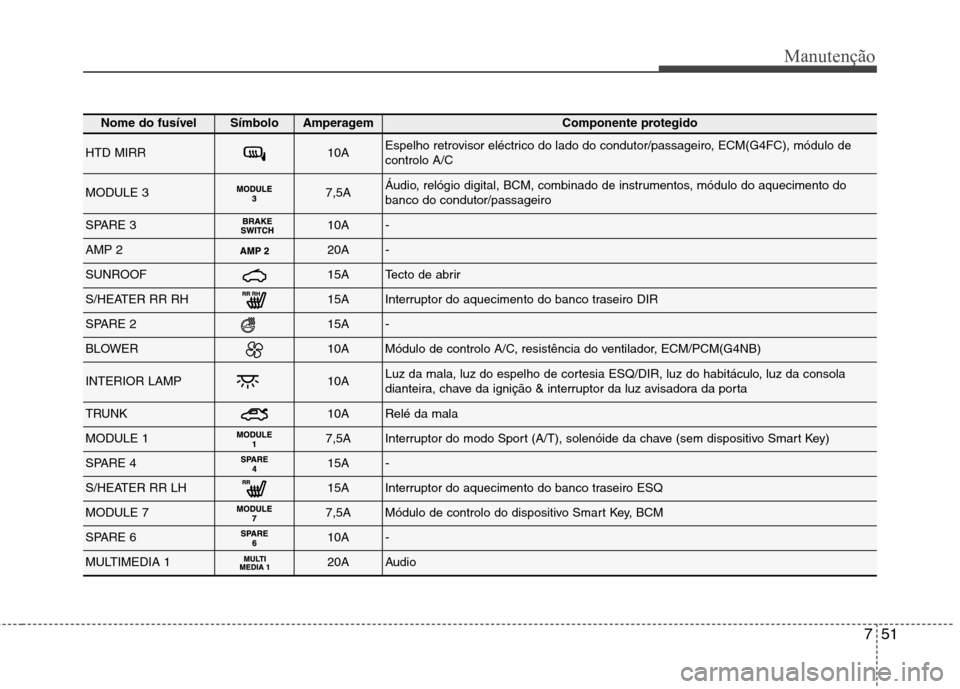

Nome do fusívelSímboloAmperagemComponente protegido
HTD MIRR10AEspelho retrovisor eléctrico do lado do condutor/passageiro, ECM(G4FC), módulo de controlo A/C
MODULE 37,5AÁudio, relógio digital, BCM, combinado de instrumentos, módulo do aquecimento do banco do condutor/passageiro
SPARE 310A-
AMP 220A-
SUNROOF15ATecto de abrir
S/HEATER RR RH15AInterruptor do aquecimento do banco traseiro DIR
SPARE 215A-
BLOWER10AMódulo de controlo A/C, resistência do ventilador, ECM/PCM(G4NB)
INTERIOR LAMP10ALuz da mala, luz do espelho de cortesia ESQ/DIR, luz do habitáculo, luz da consola
dianteira, chave da ignição & interruptor da luz avisadora da porta
TRUNK10ARelé da mala
MODULE 17,5AInterruptor do modo Sport (A/T), solenóide da chave (sem dispositivo Smart Key)
SPARE 415A-
S/HEATER RR LH15AInterruptor do aquecimento do banco traseiro ESQ
MODULE 77,5AMódulo de controlo do dispositivo Smart Key, BCM
SPARE 610A-
MULTIMEDIA 120AAudio
