2013 Hyundai Elantra Manual do proprietário (in Portuguese)

499
Sistemas e equipamentos do veículo

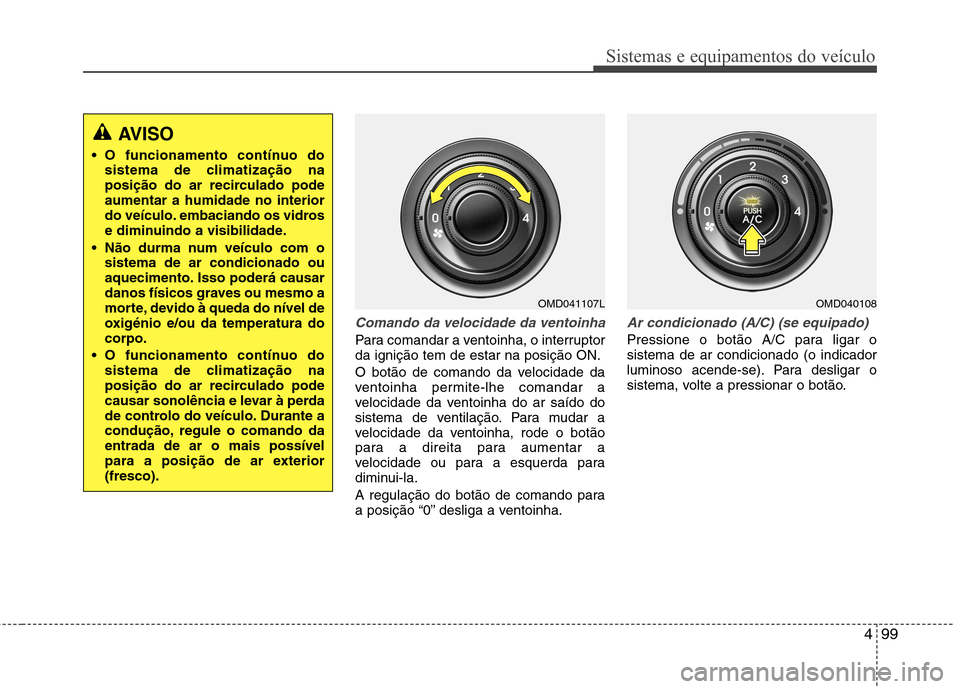

Comando da velocidade da ventoinha
Para comandar a ventoinha, o interruptor da ignição tem de estar na posição ON.
O botão de comando da velocidade da
ventoinha permite-lhe comandar a
velocidade da ventoinha do ar saído do
sistema de ventilação. Para mudar a
velocidade da ventoinha, rode o botão
para a direita para aumentar a
velocidade ou para a esquerda para
diminui-la.
A regulação do botão de comando para
a posição “0” desliga a ventoinha.
Ar condicionado (A/C) (se equipado)
Pressione o botão A/C para ligar o sistema de ar condicionado (o indicador
luminoso acende-se). Para desligar o
sistema, volte a pressionar o botão.
OMD040108
AVISO
O funcionamento contínuo do sistema de climatização na
posição do ar recirculado podeaumentar a humidade no interior
do veículo. embaciando os vidros
e diminuindo a visibilidade.
Não durma num veículo com o sistema de ar condicionado ou
aquecimento. Isso poderá causar
danos físicos graves ou mesmo a
morte, devido à queda do nível de
oxigénio e/ou da temperatura docorpo.
O funcionamento contínuo do sistema de climatização na
posição do ar recirculado pode
causar sonolência e levar à perda
de controlo do veículo. Durante a
condução, regule o comando daentrada de ar o mais possível
para a posição de ar exterior(fresco).
OMD041107L

Sistemas e equipamentos do veículo
100
4
Utilização do sistema
Ventilação
1. Regule o modo para a posição .
2. Regule o comando da entrada de ar
para a posição de ar exterior (fresco).
3. Regule o comando da temperatura para a posição pretendida.
4. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
Aquecimento
1. Regule o modo para a posição .
2. Regule o comando da entrada de arpara a posição de ar exterior (fresco).
3. Regule o comando da temperatura para a posição pretendida.
4. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
5. Se quiser ter um aquecimento desumidificado, ligue o sistema de arcondicionado (se equipado).
Se o pára-brisas embaciar, regule o modo para a posição , . Sugestões de utilização
Para impedir a entrada de poeira ou
fumos desagradáveis no veículo
através do sistema de ventilação,
regule temporariamente o controlo da
admissão de ar para a posição de
recirculação do ar. Depois da irritação
ter passado, para manter o ar fresco
no interior do veículo, lembre-se derecolocar o controlo na posição de ar
fresco. Isto ajudará o condutor a
manter-se atento e confortável.
O ar do sistema de aquecimento/ arrefecimento entra pelas grelhas
situadas mesmo à frente do pára-
brisas. Tenha cuidado para as grelhas
não ficarem tapadas por folhas, neve,
gelo ou outras obstruções.
Para impedir o embaciamento interior do pára-brisas, regule o controlo da
admissão de ar para a posição de ar
fresco e a velocidade da ventoinha
para a posição pretendida, ligue osistema de ar condicionado e regule o
controlo da temperatura para a
temperatura pretendida.
Ar condicionado (se equipado)
Os sistemas de ar condicionado
HYUNDAI são abastecidos com o gás
refrigerante R-134a, que é ecológico.
1. Ligue o motor. Pressione o botão do ar condicionado.
2. Regule o modo para a posição .
3. Regule o comando da entrada de ar para a posição de ar exterior (fresco)
ou de recirculação do ar.
4. Regule o comando da velocidade da ventoinha e o comando da
temperatura de forma a manter o
máximo de conforto.

4101
Sistemas e equipamentos do veículo

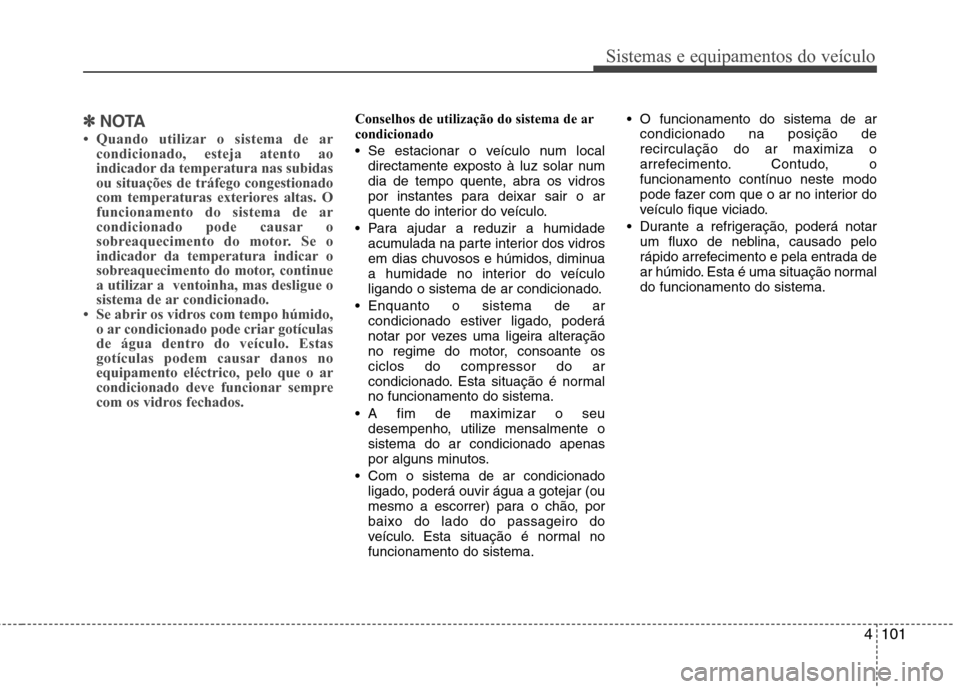

✽✽NOTA

Sistemas e equipamentos do veículo
102
4

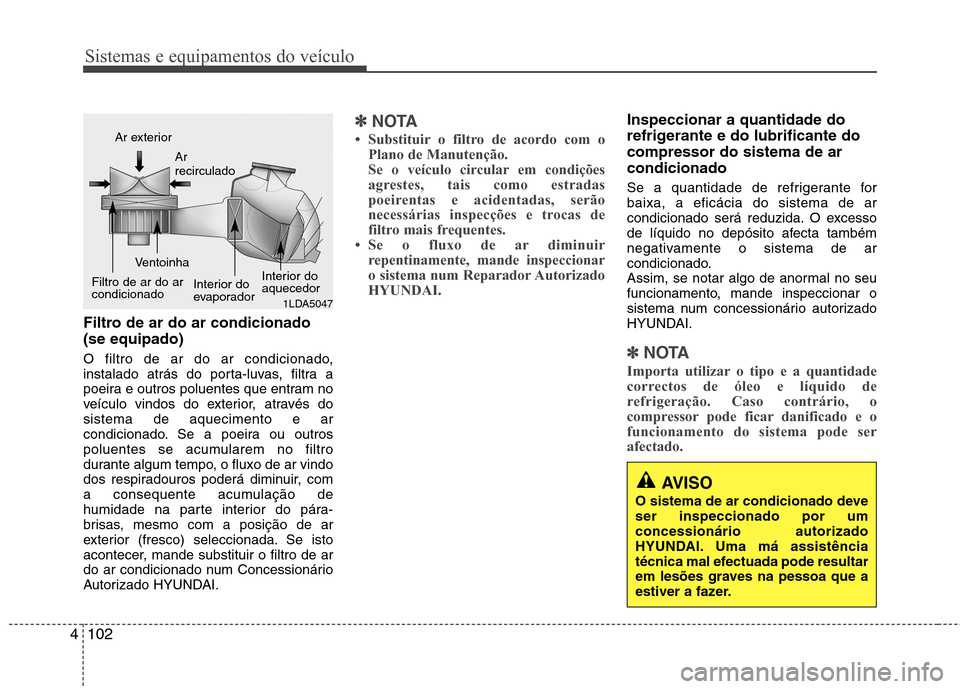

Filtro de ar do ar condicionado (se equipado)
O filtro de ar do ar condicionado,
instalado atrás do porta-luvas, filtra a
poeira e outros poluentes que entram no
veículo vindos do exterior, através dosistema de aquecimento e ar
condicionado. Se a poeira ou outros
poluentes se acumularem no filtro
durante algum tempo, o fluxo de ar vindo
dos respiradouros poderá diminuir, com
a consequente acumulação de
humidade na parte interior do pára-
brisas, mesmo com a posição de ar
exterior (fresco) seleccionada. Se isto
acontecer, mande substituir o filtro de ar
do ar condicionado num Concessionário
Autorizado HYUNDAI.
✽✽
NOTA

4103
Sistemas e equipamentos do veículo
SISTEMA DE CLIMATIZAÇÃO AUTOMÁTICO (SE EQUIPADO)
1. Botão de comando da temperatura docondutor
2. Botão de descongelação do pára-brisas
3. Botão de comando da entrada de ar
4. Visor do LCD
5. Botão AUTO (automático)
6. Botão OFF
7. Botão de comando da velocidade da ventoinha
8. Botão de selecção do modo
9. Botão de comando duplo de temperatura
10. Botão de comando da temperatura do lado do passageiro
11. Botão de descongelação do vidro traseiro
12. Botão de comando A/C (ar-condicionado)
OMD041109L

Sistemas e equipamentos do veículo
104
4

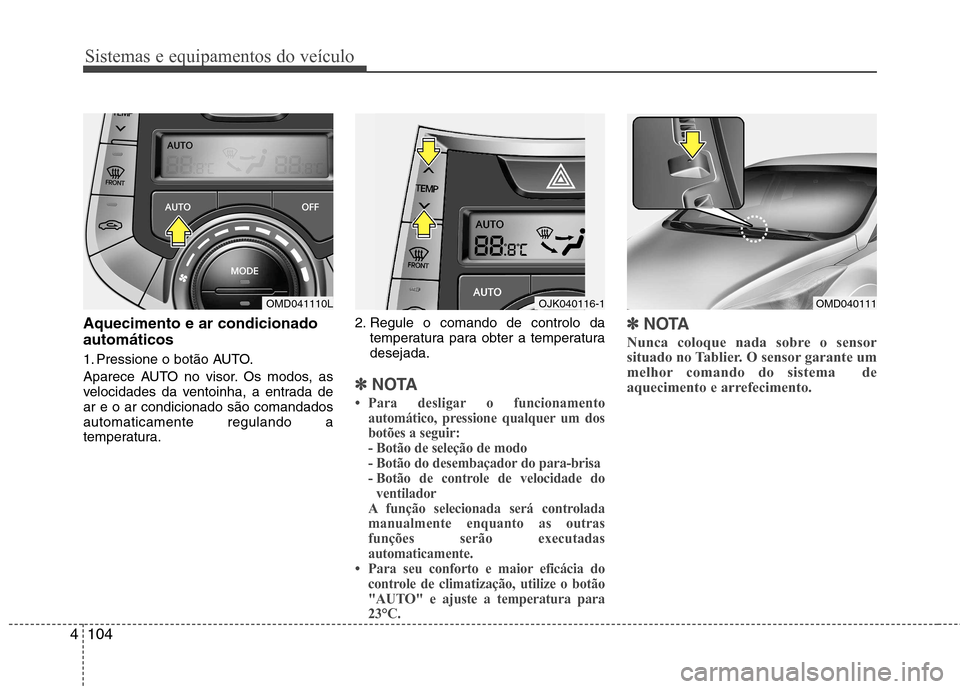

Aquecimento e ar condicionado automáticos
1. Pressione o botão AUTO.
Aparece AUTO no visor. Os modos, as
velocidades da ventoinha, a entrada dear e o ar condicionado são comandadosautomaticamente regulando a
temperatura. 2. Regule o comando de controlo da
temperatura para obter a temperaturadesejada.
✽✽ NOTA

4105
Sistemas e equipamentos do veículo

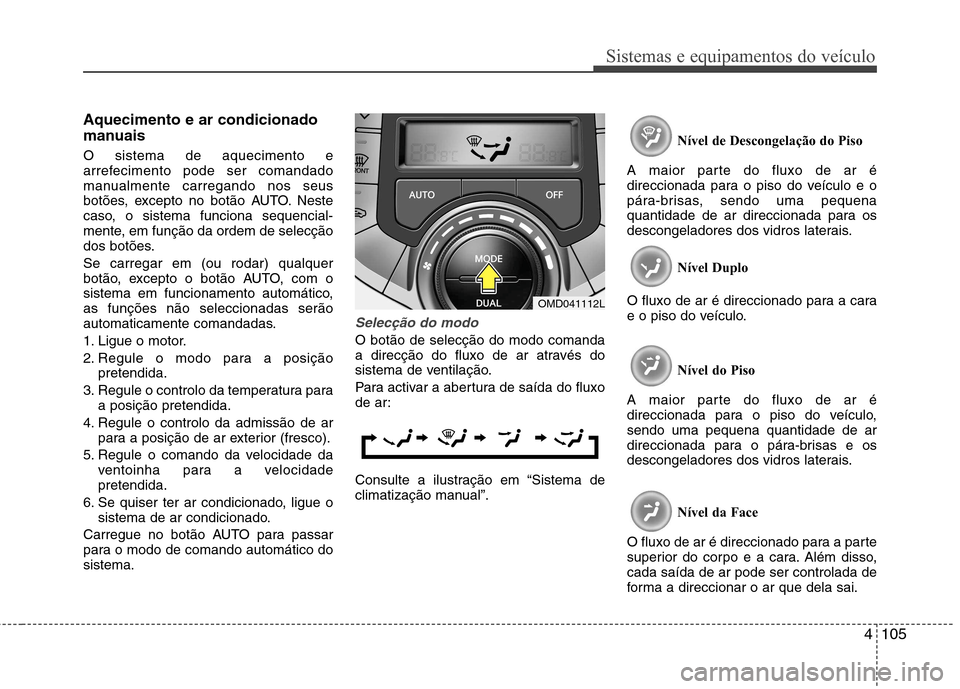

Aquecimento e ar condicionado
manuais O sistema de aquecimento e
arrefecimento pode ser comandado
manualmente carregando nos seus
botões, excepto no botão AUTO. Neste
caso, o sistema funciona sequencial-
mente, em função da ordem de selecção
dos botões. Se carregar em (ou rodar) qualquer
botão, excepto o botão AUTO, com o
sistema em funcionamento automático,as funções não seleccionadas serão
automaticamente comandadas.
1. Ligue o motor.
2. Regule o modo para a posiçãopretendida.
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o controlo da admissão de ar para a posição de ar exterior (fresco).
5. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
6. Se quiser ter ar condicionado, ligue o sistema de ar condicionado.
Carregue no botão AUTO para passar
para o modo de comando automático dosistema.
Selecção do modo
O botão de selecção do modo comanda
a direcção do fluxo de ar através do
sistema de ventilação.
Para activar a abertura de saída do fluxo
de ar:
Consulte a ilustração em “Sistema de
climatização manual”. Nível de Descongelação do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais.
Nível Duplo
O fluxo de ar é direccionado para a cara
e o piso do veículo.
Nível do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais.
Nível da Face
O fluxo de ar é direccionado para a parte
superior do corpo e a cara. Além disso,cada saída de ar pode ser controlada de
forma a direccionar o ar que dela sai.
OMD041112L

Sistemas e equipamentos do veículo
106
4

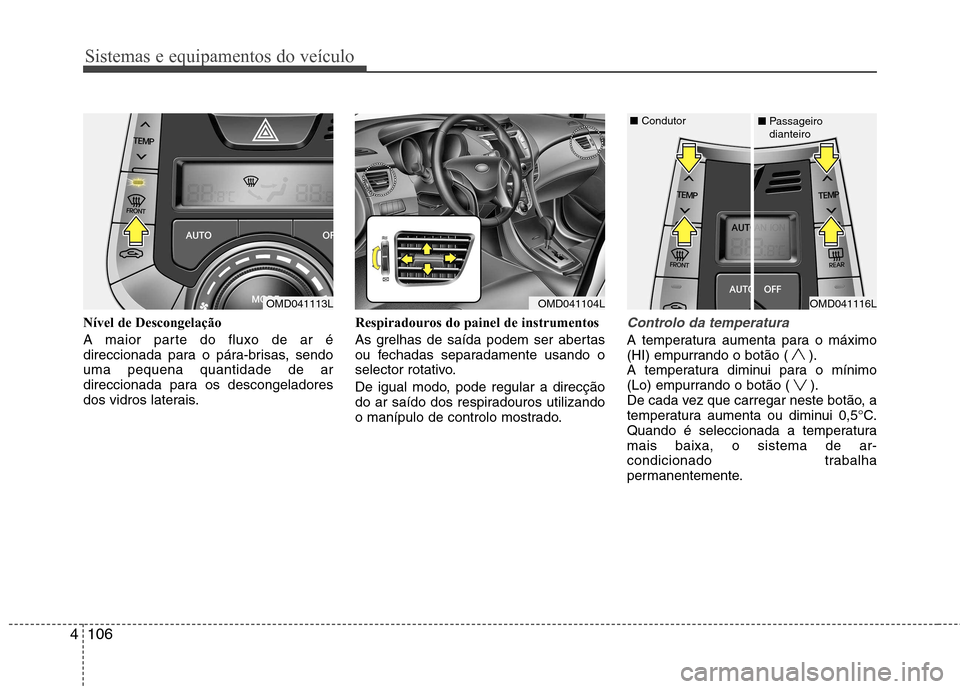

Nível de Descongelação
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais. Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.Controlo da temperatura
A temperatura aumenta para o máximo
(HI) empurrando o botão ( ).
A temperatura diminui para o mínimo
(Lo) empurrando o botão ( ).
De cada vez que carregar neste botão, a
temperatura aumenta ou diminui 0,5°C.
Quando é seleccionada a temperaturamais baixa, o sistema de ar-
condicionado trabalha
permanentemente.
OMD041113LOMD041116L
■
Condutor
■Passageiro dianteiroOMD041104L
