2013 Hyundai Elantra Manual do proprietário (in Portuguese)

475
Sistemas e equipamentos do veículo

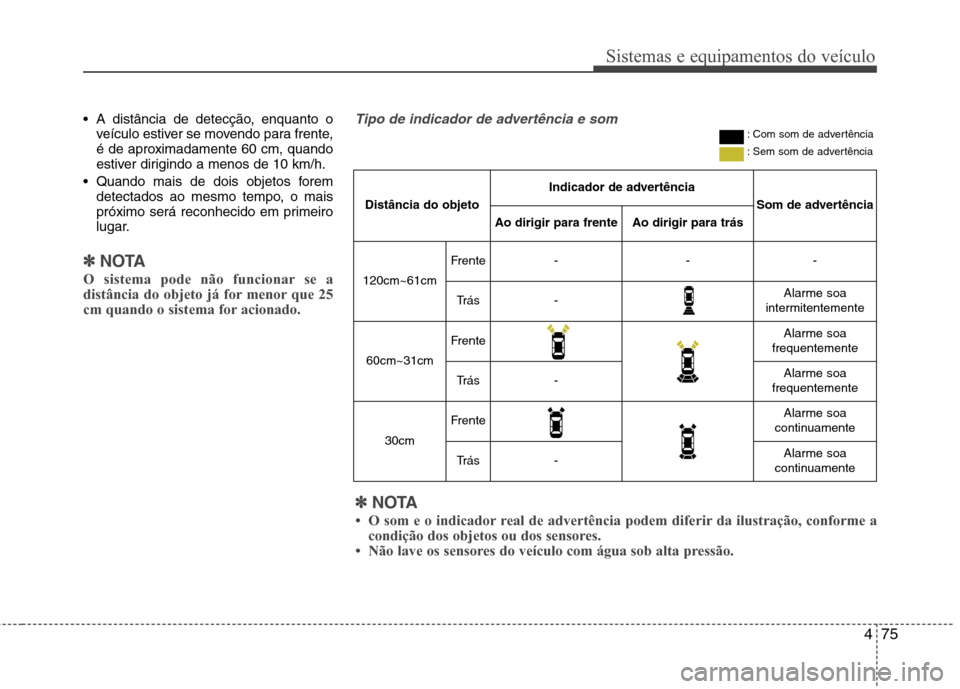

A distância de detecção, enquanto oveículo estiver se movendo para frente,
é de aproximadamente 60 cm, quando
estiver dirigindo a menos de 10 km/h.
Quando mais de dois objetos forem detectados ao mesmo tempo, o mais
próximo será reconhecido em primeiro
lugar.
✽✽ NOTA
O sistema pode não funcionar se a
distância do objeto já for menor que 25
cm quando o sistema for acionado.
✽✽ NOTA

Sistemas e equipamentos do veículo
76
4

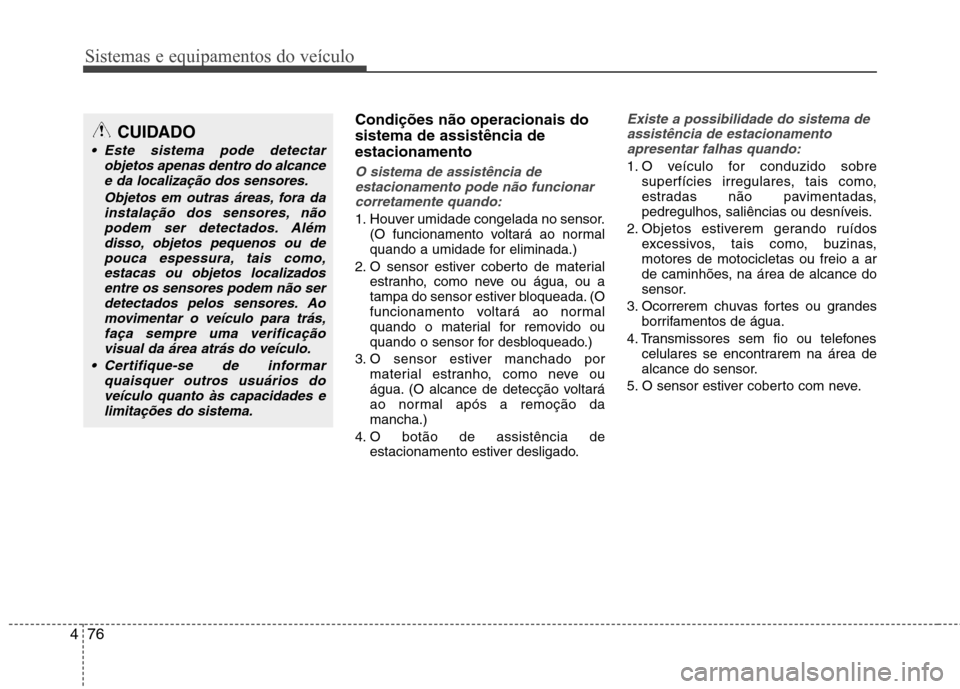

Condições não operacionais do sistema de assistência deestacionamento
O sistema de assistência de
estacionamento pode não funcionarcorretamente quando:
1. Houver umidade congelada no sensor. (O funcionamento voltará ao normal
quando a umidade for eliminada.)
2. O sensor estiver coberto de material estranho, como neve ou água, ou a
tampa do sensor estiver bloqueada. (O
funcionamento voltará ao normal
quando o material for removido ou
quando o sensor for desbloqueado.)
3. O sensor estiver manchado por material estranho, como neve ou
água. (O alcance de detecção voltará
ao normal após a remoção damancha.)
4. O botão de assistência de estacionamento estiver desligado.
Existe a possibilidade do sistema de
assistência de estacionamento apresentar falhas quando:
1. O veículo for conduzido sobre superfícies irregulares, tais como,
estradas não pavimentadas,
pedregulhos, saliências ou desníveis.
2. Objetos estiverem gerando ruídos excessivos, tais como, buzinas,motores de motocicletas ou freio a ar
de caminhões, na área de alcance do
sensor.
3. Ocorrerem chuvas fortes ou grandes borrifamentos de água.
4. Transmissores sem fio ou telefones celulares se encontrarem na área de
alcance do sensor.
5. O sensor estiver coberto com neve.
CUIDADO
Este sistema pode detectar objetos apenas dentro do alcance
e da localização dos sensores.
Objetos em outras áreas, fora dainstalação dos sensores, nãopodem ser detectados. Além
disso, objetos pequenos ou de pouca espessura, tais como,estacas ou objetos localizadosentre os sensores podem não ser
detectados pelos sensores. Aomovimentar o veículo para trás,faça sempre uma verificaçãovisual da área atrás do veículo.
Certifique-se de informar quaisquer outros usuários doveículo quanto às capacidades elimitações do sistema.

477
Sistemas e equipamentos do veículo

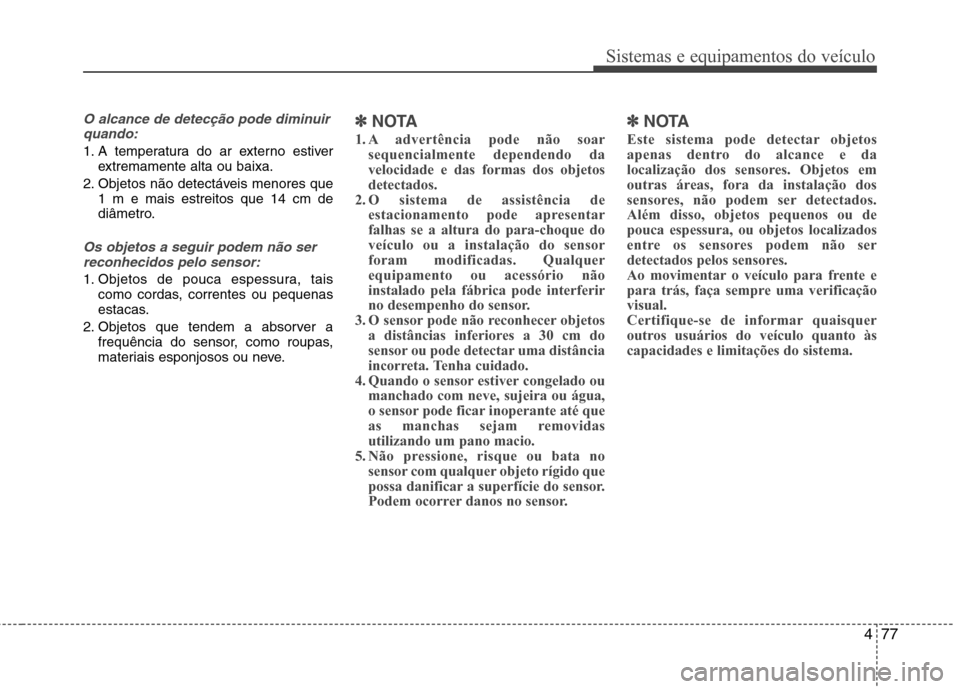

O alcance de detecção pode diminuirquando:
1. A temperatura do ar externo estiver extremamente alta ou baixa.
2. Objetos não detectáveis menores que 1 m e mais estreitos que 14 cm de
diâmetro.
Os objetos a seguir podem não ser
reconhecidos pelo sensor:
1. Objetos de pouca espessura, tais como cordas, correntes ou pequenas
estacas.
2. Objetos que tendem a absorver a frequência do sensor, como roupas,
materiais esponjosos ou neve.
✽✽ NOTA
1. A advertência pode não soar sequencialmente dependendo da velocidade e das formas dos objetosdetectados.
2. O sistema de assistência de estacionamento pode apresentarfalhas se a altura do para-choque doveículo ou a instalação do sensorforam modificadas. Qualquerequipamento ou acessório nãoinstalado pela fábrica pode interferir
no desempenho do sensor.
3. O sensor pode não reconhecer objetos a distâncias inferiores a 30 cm do
sensor ou pode detectar uma distância
incorreta. Tenha cuidado.
4. Quando o sensor estiver congelado ou manchado com neve, sujeira ou água,
o sensor pode ficar inoperante até que
as manchas sejam removidasutilizando um pano macio.
5. Não pressione, risque ou bata no
sensor com qualquer objeto rígido que
possa danificar a superfície do sensor.
Podem ocorrer danos no sensor. ✽✽
NOTA
Este sistema pode detectar objetos
apenas dentro do alcance e da
localização dos sensores. Objetos em
outras áreas, fora da instalação dos
sensores, não podem ser detectados.Além disso, objetos pequenos ou depouca espessura, ou objetos localizados
entre os sensores podem não ser
detectados pelos sensores.
Ao movimentar o veículo para frente e
para trás, faça sempre uma verificaçãovisual.
Certifique-se de informar quaisquer
outros usuários do veículo quanto àscapacidades e limitações do sistema.

Sistemas e equipamentos do veículo
78
4

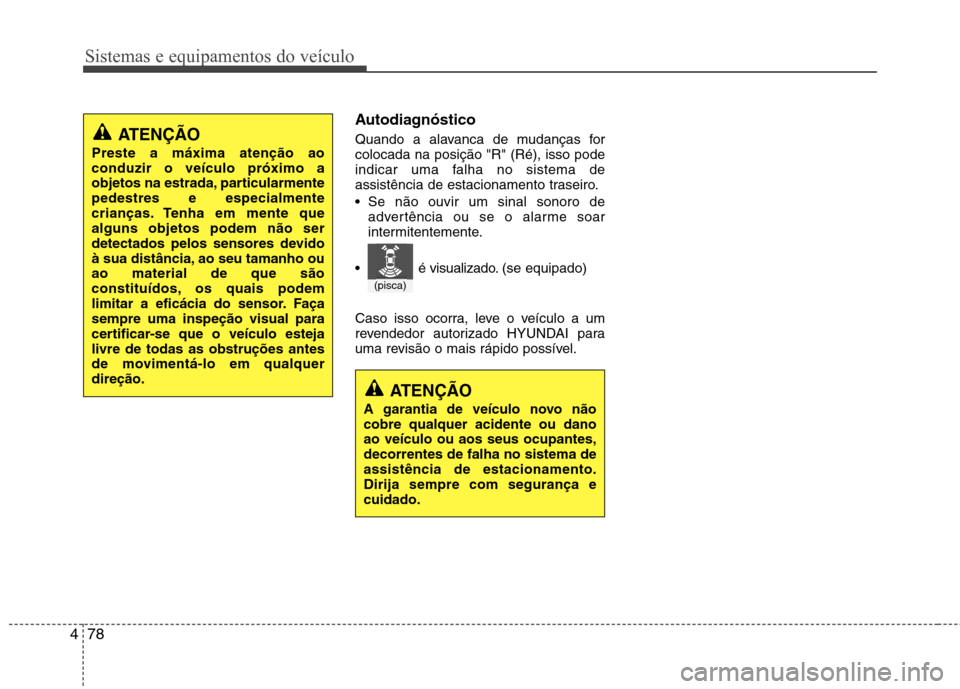

Autodiagnóstico
Quando a alavanca de mudanças for colocada na posição "R" (Ré), isso pode
indicar uma falha no sistema de
assistência de estacionamento traseiro.
Se não ouvir um sinal sonoro de
advertência ou se o alarme soar
intermitentemente.
Caso isso ocorra, leve o veículo a um
revendedor autorizado HYUNDAI para
uma revisão o mais rápido possível.
(pisca)
é visualizado.
(se equipado)
ATENÇÃO
A garantia de veículo novo não cobre qualquer acidente ou danoao veículo ou aos seus ocupantes,decorrentes de falha no sistema deassistência de estacionamento.Dirija sempre com segurança ecuidado.
ATENÇÃO
Preste a máxima atenção ao conduzir o veículo próximo a
objetos na estrada, particularmentepedestres e especialmente
crianças. Tenha em mente quealguns objetos podem não ser
detectados pelos sensores devido
à sua distância, ao seu tamanho ouao material de que são
constituídos, os quais podem
limitar a eficácia do sensor. Façasempre uma inspeção visual para
certificar-se que o veículo estejalivre de todas as obstruções antes
de movimentá-lo em qualquerdireção.

479
Sistemas e equipamentos do veículo

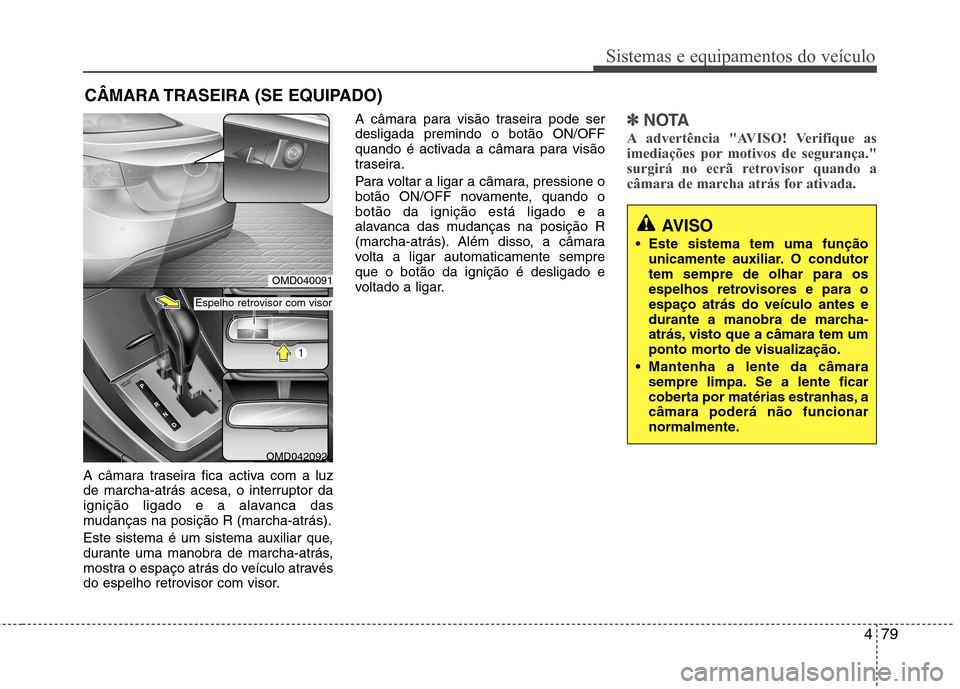

A câmara traseira fica activa com a luz
de marcha-atrás acesa, o interruptor da
ignição ligado e a alavanca das
mudanças na posição R (marcha-atrás).
Este sistema é um sistema auxiliar que,
durante uma manobra de marcha-atrás,
mostra o espaço atrás do veículo através
do espelho retrovisor com visor.A câmara para visão traseira pode serdesligada premindo o botão ON/OFF
quando é activada a câmara para visão
traseira.
Para voltar a ligar a câmara, pressione o
botão ON/OFF novamente, quando obotão da ignição está ligado e a
alavanca das mudanças na posição R
(marcha-atrás). Além disso, a câmara
volta a ligar automaticamente sempreque o botão da ignição é desligado e
voltado a ligar.
✽✽
NOTA
A advertência "AVISO! Verifique as
imediações por motivos de segurança."
surgirá no ecrã retrovisor quando a
câmara de marcha atrás for ativada.
CÂMARA TRASEIRA (SE EQUIPADO)
OMD040091
OMD042092L
Espelho retrovisor com visor
AVISO
Este sistema tem uma função unicamente auxiliar. O condutor tem sempre de olhar para os
espelhos retrovisores e para oespaço atrás do veículo antes e
durante a manobra de marcha-
atrás, visto que a câmara tem um
ponto morto de visualização.
Mantenha a lente da câmara sempre limpa. Se a lente ficar
coberta por matérias estranhas, acâmara poderá não funcionar
normalmente.

Sistemas e equipamentos do veículo
80
4

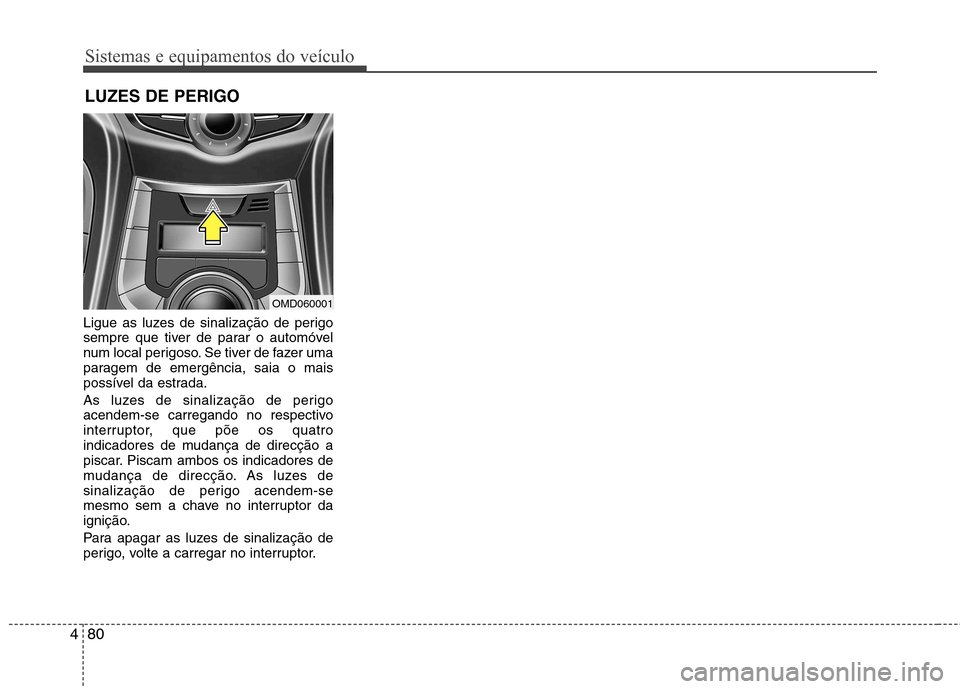

Ligue as luzes de sinalização de perigo
sempre que tiver de parar o automóvel
num local perigoso. Se tiver de fazer uma
paragem de emergência, saia o mais
possível da estrada.
As luzes de sinalização de perigo
acendem-se carregando no respectivo
interruptor, que põe os quatro
indicadores de mudança de direcção a
piscar. Piscam ambos os indicadores de
mudança de direcção. As luzes de
sinalização de perigo acendem-se
mesmo sem a chave no interruptor da
ignição.
Para apagar as luzes de sinalização de
perigo, volte a carregar no interruptor. LUZES DE PERIGO
OMD060001

481
Sistemas e equipamentos do veículo

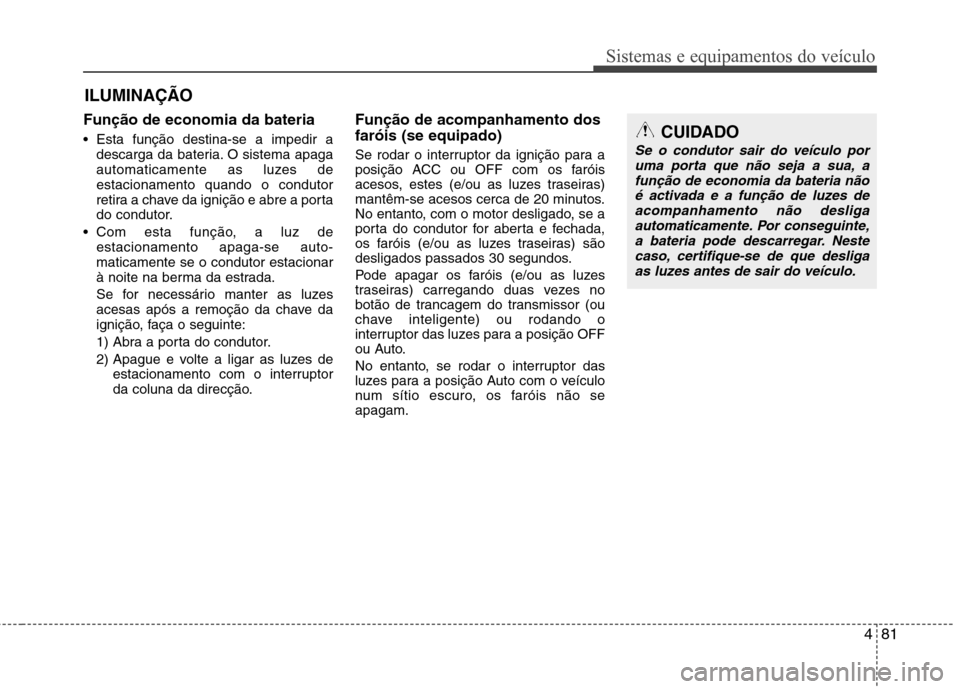

Função de economia da bateria
Esta função destina-se a impedir adescarga da bateria. O sistema apaga
automaticamente as luzes deestacionamento quando o condutor
retira a chave da ignição e abre a porta
do condutor.
Com esta função, a luz de estacionamento apaga-se auto-maticamente se o condutor estacionar
à noite na berma da estrada.
Se for necessário manter as luzes
acesas após a remoção da chave da
ignição, faça o seguinte:
1) Abra a porta do condutor.
2) Apague e volte a ligar as luzes de estacionamento com o interruptor
da coluna da direcção. Função de acompanhamento dos faróis (se equipado)
Se rodar o interruptor da ignição para a
posição ACC ou OFF com os faróis
acesos, estes (e/ou as luzes traseiras)
mantêm-se acesos cerca de 20 minutos.
No entanto, com o motor desligado, se a
porta do condutor for aberta e fechada,
os faróis (e/ou as luzes traseiras) são
desligados passados 30 segundos.
Pode apagar os faróis (e/ou as luzes
traseiras) carregando duas vezes no
botão de trancagem do transmissor (ou
chave inteligente) ou rodando o
interruptor das luzes para a posição OFF
ou Auto.
No entanto, se rodar o interruptor das
luzes para a posição Auto com o veículo
num sítio escuro, os faróis não seapagam.
ILUMINAÇÃOCUIDADO
Se o condutor sair do veículo por
uma porta que não seja a sua, a
função de economia da bateria não é activada e a função de luzes deacompanhamento não desligaautomaticamente. Por conseguinte,
a bateria pode descarregar. Nestecaso, certifique-se de que desliga as luzes antes de sair do veículo.

Sistemas e equipamentos do veículo
82
4

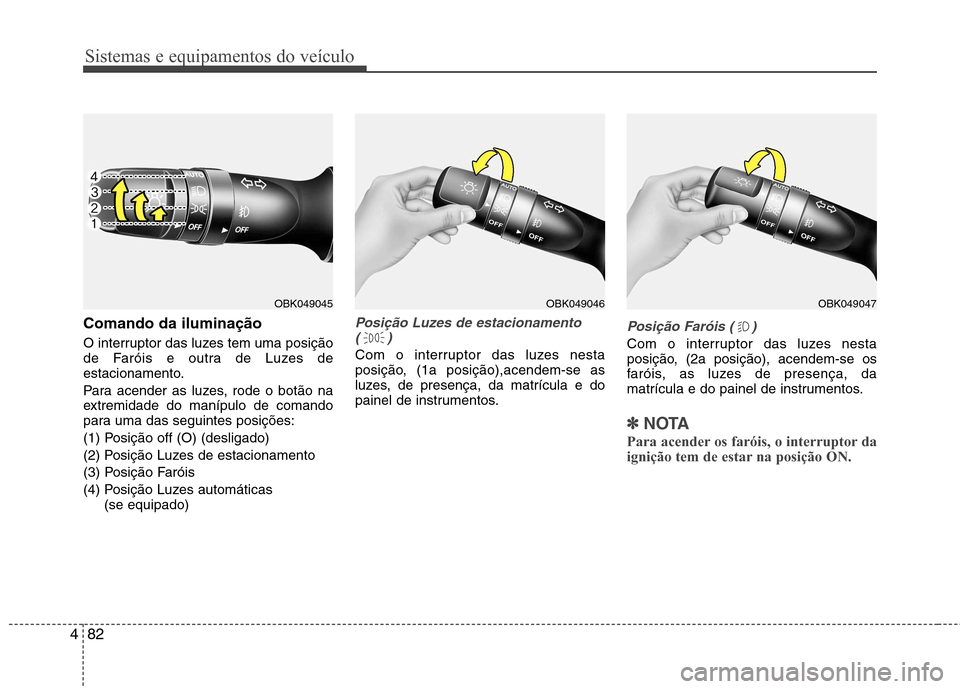

Comando da iluminação
O interruptor das luzes tem uma posição
de Faróis e outra de Luzes de
estacionamento.
Para acender as luzes, rode o botão na
extremidade do manípulo de comando
para uma das seguintes posições:
(1) Posição off (O) (desligado)
(2) Posição Luzes de estacionamento
(3) Posição Faróis
(4) Posição Luzes automáticas
(se equipado)Posição Luzes de estacionamento
()
Com o interruptor das luzes nesta
posição, (1a posição),acendem-se as
luzes, de presença, da matrícula e do
painel de instrumentos.
Posição Faróis ( )
Com o interruptor das luzes nesta
posição, (2a posição), acendem-se os
faróis, as luzes de presença, da
matrícula e do painel de instrumentos.
✽✽ NOTA
Para acender os faróis, o interruptor da
ignição tem de estar na posição ON.
OBK049045OBK049047OBK049046
