2013 Hyundai Elantra Manual do proprietário (in Portuguese)

Sistema de segurança do seu veículo
34
3

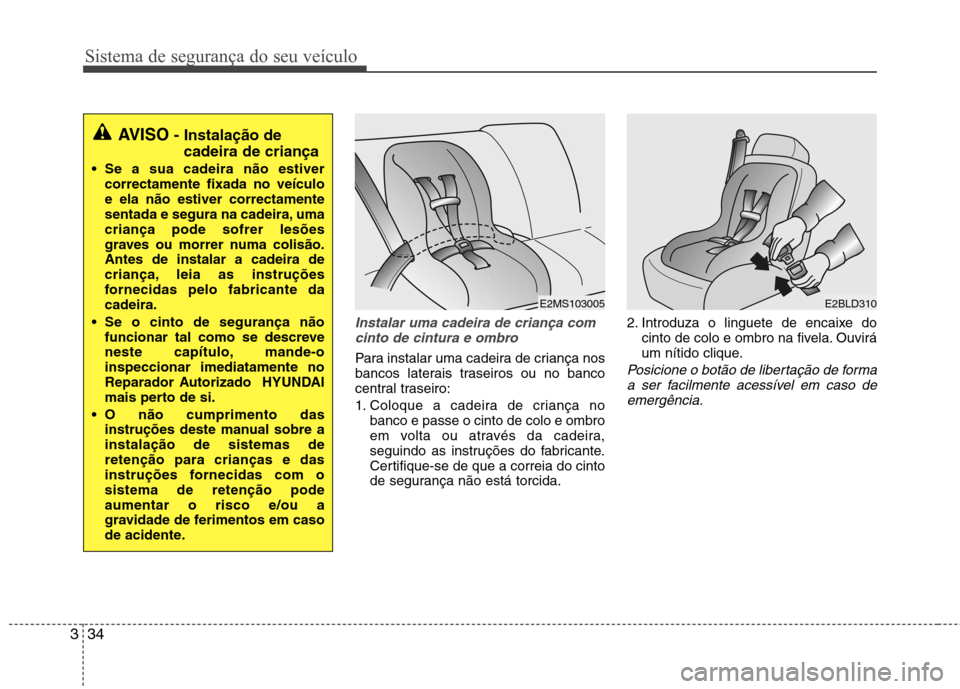

Instalar uma cadeira de criança com
cinto de cintura e ombro
Para instalar uma cadeira de criança nos
bancos laterais traseiros ou no banco
central traseiro:
1. Coloque a cadeira de criança no banco e passe o cinto de colo e ombro
em volta ou através da cadeira,
seguindo as instruções do fabricante.
Certifique-se de que a correia do cinto
de segurança não está torcida. 2. Introduza o linguete de encaixe do
cinto de colo e ombro na fivela. Ouvirá
um nítido clique.Posicione o botão de libertação de forma
a ser facilmente acessível em caso de
emergência.
AVISO - Instalação de
cadeira de criança
Se a sua cadeira não estiver correctamente fixada no veículo e ela não estiver correctamente
sentada e segura na cadeira, umacriança pode sofrer lesões
graves ou morrer numa colisão.Antes de instalar a cadeira de
criança, leia as instruções
fornecidas pelo fabricante dacadeira.
Se o cinto de segurança não funcionar tal como se descreve
neste capítulo, mande-oinspeccionar imediatamente no
Reparador Autorizado HYUNDAI
mais perto de si.
O não cumprimento das instruções deste manual sobre ainstalação de sistemas deretenção para crianças e das
instruções fornecidas com osistema de retenção podeaumentar o risco e/ou a
gravidade de ferimentos em caso
de acidente.
E2MS103005E2BLD310

335
Sistema de segurança do seu veículo

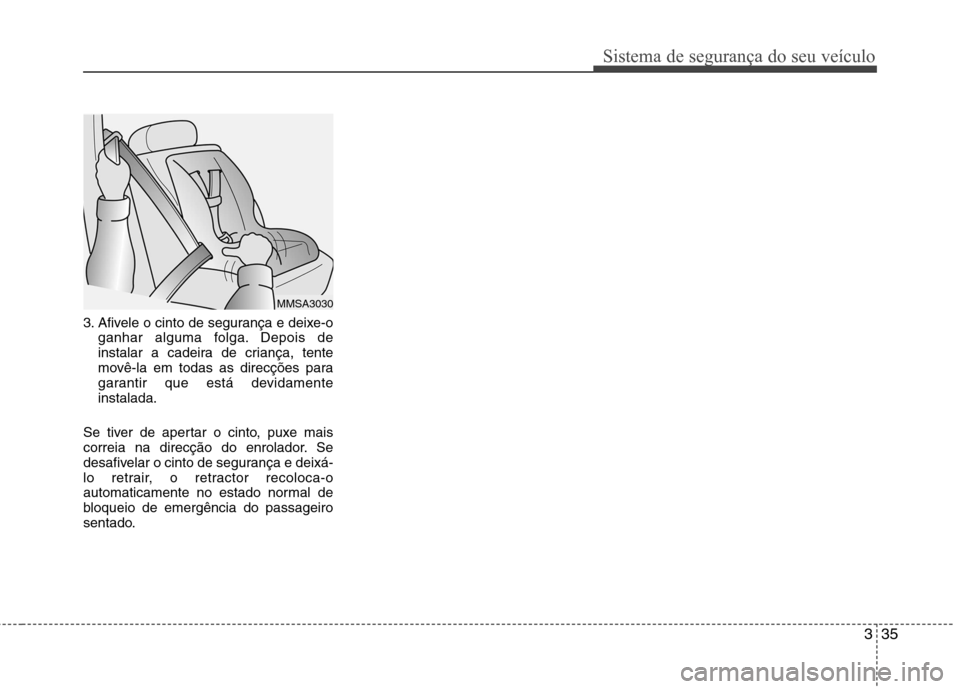

3. Afivele o cinto de segurança e deixe-oganhar alguma folga. Depois de
instalar a cadeira de criança, tente
movê-la em todas as direcções para
garantir que está devidamenteinstalada.
Se tiver de apertar o cinto, puxe mais
correia na direcção do enrolador. Se
desafivelar o cinto de segurança e deixá-
lo retrair, o retractor recoloca-o
automaticamente no estado normal de
bloqueio de emergência do passageiro
sentado.
MMSA3030

Sistema de segurança do seu veículo
36
3
(1) Airbag frontal do condutor* (2) Airbag frontal do passageiro*
(3) Airbag de impacto lateral*
(4) Airbag de cortina* *se equipado
AIRBAGS - SISTEMA DE RETENÇÃO SUPLEMENTAR (SRS)
AVISO
Mesmo em veículos com airbags, o
condutor e os passageiros têm decolocar sempre os cintos de
segurança do veículo, de modo a
minimizar o risco e a gravidade daslesões sofridas em caso de colisãoou capotamento.
OMD030032
* Os airbags instalados no veículo podem diferir dos da ilustração.

337
Sistema de segurança do seu veículo

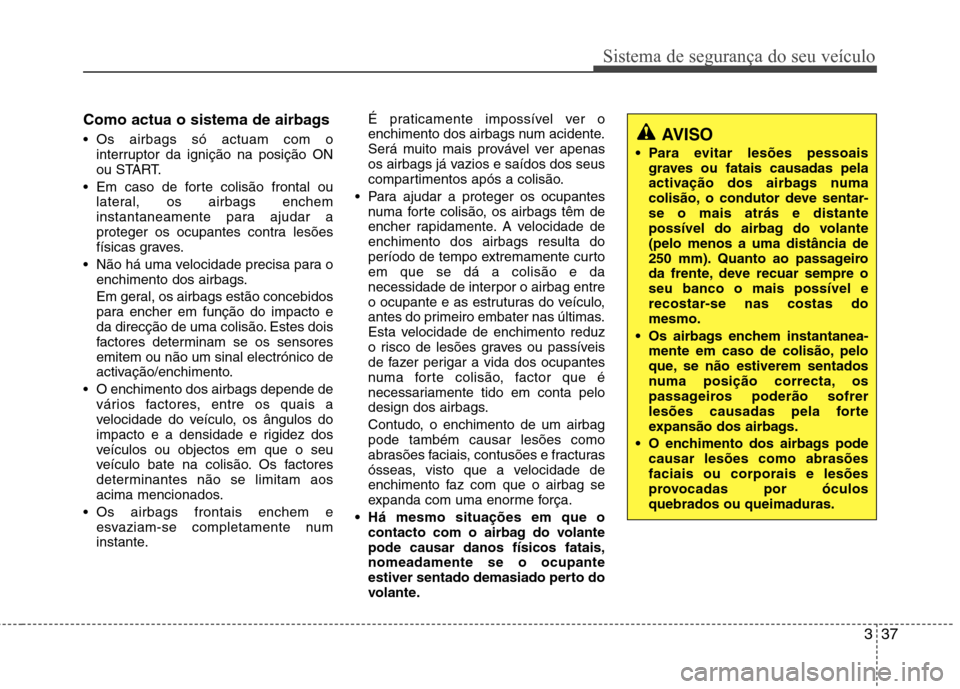

Como actua o sistema de airbags
Os airbags só actuam com ointerruptor da ignição na posição ON
ou START.
Em caso de forte colisão frontal ou lateral, os airbags enchem
instantaneamente para ajudar a
proteger os ocupantes contra lesões
físicas graves.
Não há uma velocidade precisa para o enchimento dos airbags.
Em geral, os airbags estão concebidos
para encher em função do impacto e
da direcção de uma colisão. Estes dois
factores determinam se os sensoresemitem ou não um sinal electrónico de
activação/enchimento.
O enchimento dos airbags depende de vários factores, entre os quais a
velocidade do veículo, os ângulos do
impacto e a densidade e rigidez dos
veículos ou objectos em que o seu
veículo bate na colisão. Os factores
determinantes não se limitam aos
acima mencionados.
Os airbags frontais enchem e esvaziam-se completamente num
instante. É praticamente impossível ver o
enchimento dos airbags num acidente.
Será muito mais provável ver apenas
os airbags já vazios e saídos dos seus
compartimentos após a colisão.
Para ajudar a proteger os ocupantes numa forte colisão, os airbags têm de
encher rapidamente. A velocidade deenchimento dos airbags resulta do
período de tempo extremamente curtoem que se dá a colisão e da
necessidade de interpor o airbag entre
o ocupante e as estruturas do veículo,
antes do primeiro embater nas últimas.
Esta velocidade de enchimento reduz
o risco de lesões graves ou passíveis
de fazer perigar a vida dos ocupantes
numa forte colisão, factor que é
necessariamente tido em conta pelo
design dos airbags.
Contudo, o enchimento de um airbag pode também causar lesões como
abrasões faciais, contusões e fracturas
ósseas, visto que a velocidade de
enchimento faz com que o airbag se
expanda com uma enorme força.
Há mesmo situações em que o contacto com o airbag do volantepode causar danos físicos fatais,nomeadamente se o ocupante
estiver sentado demasiado perto do
volante.
AVISO
Para evitar lesões pessoais graves ou fatais causadas pela
activação dos airbags numa
colisão, o condutor deve sentar-se o mais atrás e distante
possível do airbag do volante(pelo menos a uma distância de
250 mm). Quanto ao passageiro
da frente, deve recuar sempre oseu banco o mais possível e
recostar-se nas costas domesmo.
Os airbags enchem instantanea- mente em caso de colisão, pelo
que, se não estiverem sentados
numa posição correcta, os
passageiros poderão sofrer
lesões causadas pela forte
expansão dos airbags.
O enchimento dos airbags pode causar lesões como abrasõesfaciais ou corporais e lesões
provocadas por óculosquebrados ou queimaduras.

Sistema de segurança do seu veículo
38
3

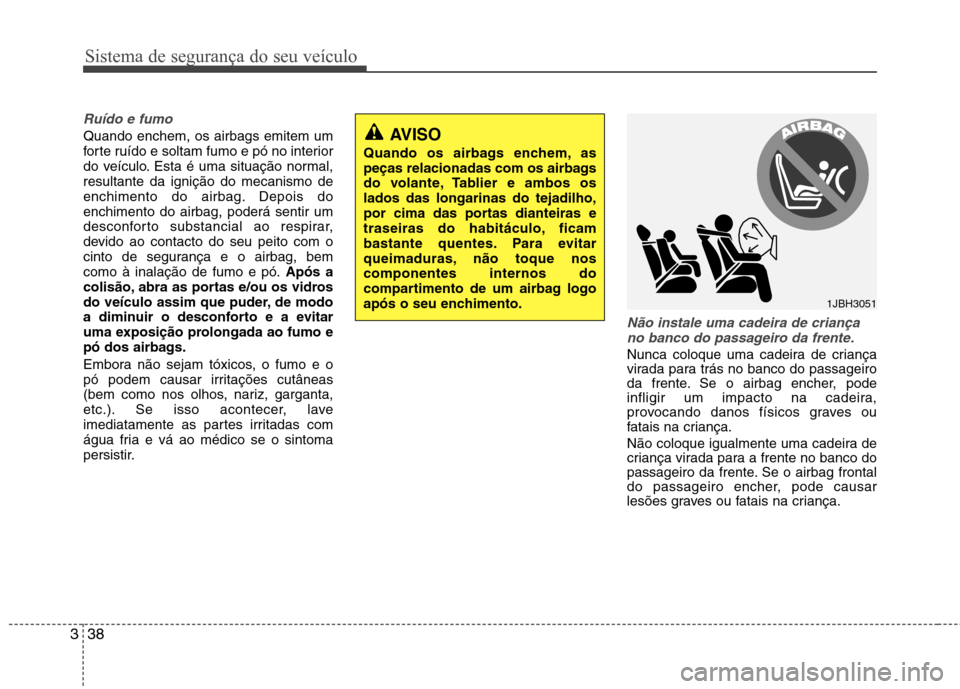

Ruído e fumo
Quando enchem, os airbags emitem um
forte ruído e soltam fumo e pó no interior
do veículo. Esta é uma situação normal,resultante da ignição do mecanismo de
enchimento do airbag. Depois doenchimento do airbag, poderá sentir um
desconforto substancial ao respirar,
devido ao contacto do seu peito com o
cinto de segurança e o airbag, bemcomo à inalação de fumo e pó. Após a
colisão, abra as portas e/ou os vidros
do veículo assim que puder, de modo
a diminuir o desconforto e a evitar
uma exposição prolongada ao fumo e
pó dos airbags.
Embora não sejam tóxicos, o fumo e o
pó podem causar irritações cutâneas
(bem como nos olhos, nariz, garganta,
etc.). Se isso acontecer, lave
imediatamente as partes irritadas com
água fria e vá ao médico se o sintoma
persistir.
Não instale uma cadeira de criança
no banco do passageiro da frente.
Nunca coloque uma cadeira de criança
virada para trás no banco do passageiro
da frente. Se o airbag encher, pode
infligir um impacto na cadeira,
provocando danos físicos graves ou
fatais na criança.
Não coloque igualmente uma cadeira de
criança virada para a frente no banco do
passageiro da frente. Se o airbag frontal
do passageiro encher, pode causar
lesões graves ou fatais na criança.
1JBH3051
AVISO
Quando os airbags enchem, as
peças relacionadas com os airbags
do volante, Tablier e ambos oslados das longarinas do tejadilho,
por cima das portas dianteiras e
traseiras do habitáculo, ficam
bastante quentes. Para evitar
queimaduras, não toque noscomponentes internos do
compartimento de um airbag logo
após o seu enchimento.

339
Sistema de segurança do seu veículo

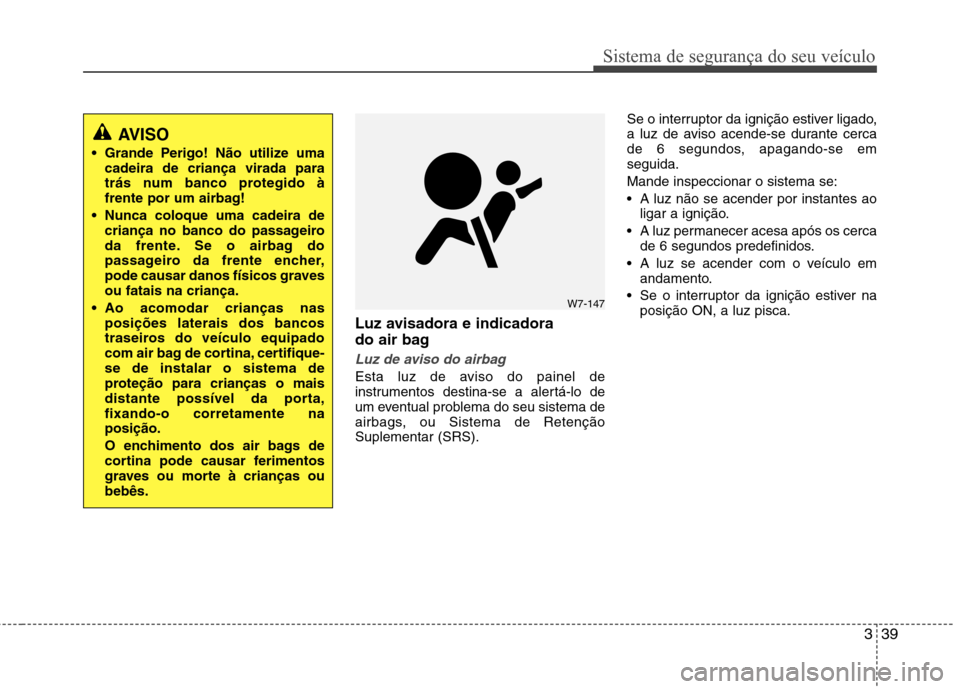

Luz avisadora e indicadora
do air bag
Luz de aviso do airbag
Esta luz de aviso do painel de
instrumentos destina-se a alertá-lo de
um eventual problema do seu sistema de
airbags, ou Sistema de RetençãoSuplementar (SRS).Se o interruptor da ignição estiver ligado,
a luz de aviso acende-se durante cerca
de 6 segundos, apagando-se emseguida. Mande inspeccionar o sistema se:
A luz não se acender por instantes ao
ligar a ignição.
A luz permanecer acesa após os cerca de 6 segundos predefinidos.
A luz se acender com o veículo em andamento.
Se o interruptor da ignição estiver na posição ON, a luz pisca.
AVISO
Grande Perigo! Não utilize uma cadeira de criança virada para
trás num banco protegido à
frente por um airbag!
Nunca coloque uma cadeira de criança no banco do passageiro
da frente. Se o airbag do
passageiro da frente encher,
pode causar danos físicos gravesou fatais na criança.
Ao acomodar crianças nas posições laterais dos bancos
traseiros do veículo equipado
com air bag de cortina, certifique-se de instalar o sistema de
proteção para crianças o mais
distante possível da porta,fixando-o corretamente naposição.
O enchimento dos air bags de
cortina pode causar ferimentos
graves ou morte à crianças oubebês.
W7-147

Sistema de segurança do seu veículo
40
3

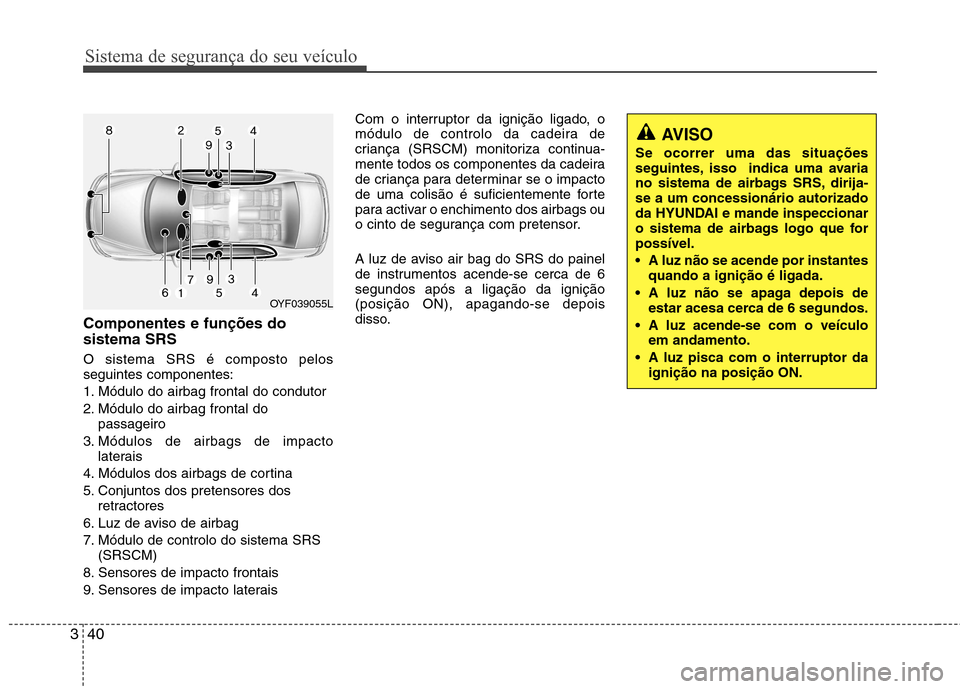

Componentes e funções do sistema SRS O sistema SRS é composto pelos seguintes componentes:
1. Módulo do airbag frontal do condutor
2. Módulo do airbag frontal do
passageiro
3. Módulos de airbags de impacto laterais
4. Módulos dos airbags de cortina
5. Conjuntos dos pretensores dos retractores
6. Luz de aviso de airbag
7. Módulo de controlo do sistema SRS (SRSCM)
8. Sensores de impacto frontais
9. Sensores de impacto laterais Com o interruptor da ignição ligado, o
módulo de controlo da cadeira de
criança (SRSCM) monitoriza continua-
mente todos os componentes da cadeira
de criança para determinar se o impacto
de uma colisão é suficientemente forte
para activar o enchimento dos airbags ou
o cinto de segurança com pretensor.
A luz de aviso air bag do SRS do painel
de instrumentos acende-se cerca de 6segundos após a ligação da ignição(posição ON), apagando-se depois
disso.
AVISO
Se ocorrer uma das situações
seguintes, isso indica uma avaria
no sistema de airbags SRS, dirija-se a um concessionário autorizado
da HYUNDAI e mande inspeccionar
o sistema de airbags logo que forpossível.
A luz não se acende por instantes quando a ignição é ligada.
A luz não se apaga depois de estar acesa cerca de 6 segundos.
A luz acende-se com o veículo em andamento.
A luz pisca com o interruptor da ignição na posição ON.
OYF039055L

341
Sistema de segurança do seu veículo

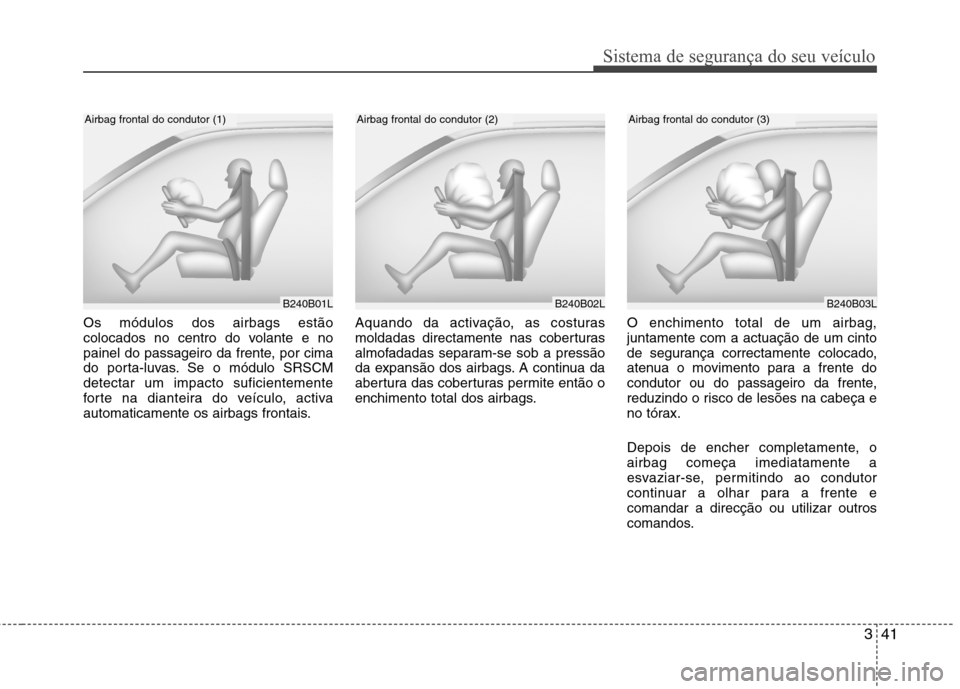

Os módulos dos airbags estão
colocados no centro do volante e no
painel do passageiro da frente, por cima
do porta-luvas. Se o módulo SRSCMdetectar um impacto suficientemente
forte na dianteira do veículo, activa
automaticamente os airbags frontais.Aquando da activação, as costuras
moldadas directamente nas coberturas
almofadadas separam-se sob a pressão
da expansão dos airbags. A continua da
abertura das coberturas permite então o
enchimento total dos airbags.
O enchimento total de um airbag,juntamente com a actuação de um cinto
de segurança correctamente colocado,
atenua o movimento para a frente do
condutor ou do passageiro da frente,
reduzindo o risco de lesões na cabeça e
no tórax.
Depois de encher completamente, o airbag começa imediatamente a
esvaziar-se, permitindo ao condutor
continuar a olhar para a frente ecomandar a direcção ou utilizar outros
comandos.
B240B02LB240B03L
Airbag frontal do condutor (2)Airbag frontal do condutor (3)
B240B01L
Airbag frontal do condutor (1)
