7
KÄYTTÖÖNOTTO
Avattava takalasi helpottaa pääsyä ta-
varatilaan silloin, kun auto on pysäköity
lähelle seinää tai toista ajoneuvoa.


Avattava takalasi

Avaaminen



)
Paina vivusta 2
. Kädensija 4
si-
jaitsee takalasinpyyhkimen varren
kohdalla.


Sulkeminen



)
Paina takalasi alas.



90


)
Paina kädensijasta 1
.
Et voi avata takaluukkua, jos takalasi
on jo auki.


)
Paina takaluukku alas ottamalla
kiinni toisesta takaluukun sisäver-
houksessa olevasta kädensijasta 3
.

)
Ohita tasapainopiste ja anna taka-
luukun laskeutua, jolloin se sulkeu-
tuu itsekseen (älä saata tai jarruta
liikettä).

Kuorma: 22 kg enintään

Modubox-kuljetuslaatikko muodostuu
irrotettavasta kuljetuskärrystä ja peh-
meästä kassista, joita voidaan käyttää
erikseen tarpeen mukaan.



112


AVAAMINEN


Takaluukun avaaminen

Takaluukun sulkeminen

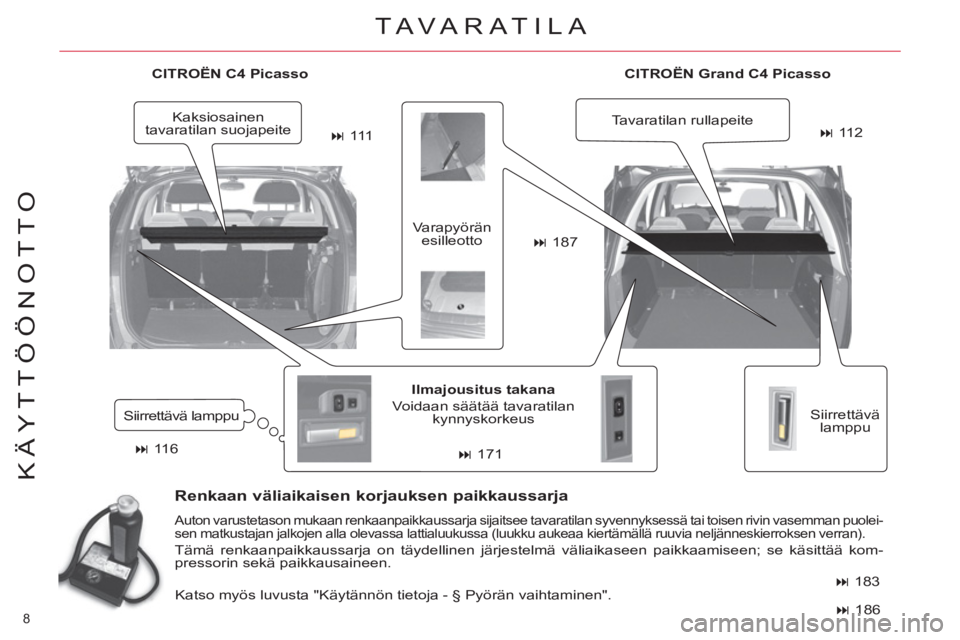

Modubox (CITROËN C4
Picasso)

8
KÄYTTÖÖNOTTO
CITROËN Grand C4 Picasso

Siirrettävä
lamppu
Ilmajousitus takana

Voidaan säätää tavaratilan
kynnyskorkeus Varapyörän
esilleotto

Renkaan väliaikaisen korjauksen paikkaussarja

Auton varustetason mukaan renkaanpaikkaussarja sijaitsee tavaratilan syvennyksessä tai toisen rivin vasemman puolei-
sen matkustajan jalkojen alla olevassa lattialuukussa (luukku aukeaa kiertämällä ruuvia neljänneskierroksen verran).
Tämä renkaanpaikkaussarja on täydellinen järjestelmä väliaikaseen paikkaamiseen; se käsittää kom-
pressorin sekä paikkausaineen. Tavaratilan rullapeite Kaksiosainen
tavaratilan suojapeite
Siirrettävä lamppu


111


11 2



187



171



183


116 CITROËN C4 Picasso

TAVARATILA

Katso myös luvusta "Käytännön tietoja - § Pyörän vaihtaminen".



186

9
KÄYTTÖÖNOTTO

6-vaihteinen BMP-vaihteisto
Tarjoaa ajon yhdistämällä eri ajotavat
eli täysautomatiikka, käsivalintainen
sekä auto-jaksottainen, jossa kahden
viimeisen ajotavan edut yhdistyvät
ohjauspyörän vipukytkimien ansiosta.



149


Nopeudenrajoitin/
Vakionopeudensäädin
Näiden avulla hallitset auton ajono-
peuden ohjelmoimasi arvon mukaan.



162, 164

Sähkötoiminen seisontajarru
Tällä voit hallita auton pysähtymistä
ja liikkeellelähtöä automaattisesti tai
säätökytkimellä käsin.



139


Hajuvesipanos
Tuuletusjärjestelmään asennettu va-
litsemasi tuoksupatruuna tuoksuttaa
koko matkustamon ilmaa.



65


Tunnelmavalaistus
Matkustamon himmennetty valaistus
lisää näkyvyyttä auton sisällä silloin,
kun luonnonvalo on vähäistä.



104


SISÄPUOLELTA

10
KÄYTTÖÖNOTTO
AJAJAN PAIKKA

11
KÄYTTÖÖNOTTO

8.
Kytkimet:


- Osamatkamittarin nollausnuppi

- Kojetauluvalojen himmennin

9.
Merkki-ja varoitusvalojen
näyttö (NaviDrive tai MyWay -
monitoiminäytöllä)

10.
Sähkötoiminen seisontajarru

11 .
Mittaristo

12.
Hätävilkku

13.
Kytkinrivi:


- Hätä- tai huoltopuhelu

- Kaistavahti

14.
ESP-järjestelmän esto

15.
Virta- ja ohjauslukko

16.
Monitoiminäytön kytkimet
(ohjauspyörässä)

17.
Äänimerkki


1.
Kytkimet:


- Ajovalot

- Suuntavalot

- Sumuvalot edessä ja takana

2.
6-vaihteisen BMP-vaihteiston tai
automaattivaihteiston vipukytkimet

3.
Vakionopeudensäätimen ja
nopeusrajoittimen kytkimet
(ohjauspyörässä)

4.
Valojen ja merkinantolaitteiden
merkkivalot

5.
Audiojärjestelmän ja telematiikan
kytkimet (ohjauspyörässä)

6.
6-vaihteisen BMP-vaihteiston tai
automaattivaihteiston valitsin

7.
Kytkimet:


- Tuulilasinpyyhin

- Lasinpesimet

- Takalasinpyyhin

- Ajotietokone
AJAJAN PAIKKA


18.
Lisäkytkimet (ohjauspyörässä)

19.
Sulakerasian kansi

20.
Kytkimet:


- Polttonesteen täyttöaukon kansi

- Pysäköintitutka edessä ja takana

- Stop & Go

- Sisätilan murtohälyttimen
poiskytkentä

- Ajovalojen korkeuden säätö

21.
Konepellin avausvipu

22.
Sivupeilien kytkimet

12
KÄYTTÖÖNOTTO
AJAJAN PAIKKA

13
KÄYTTÖÖNOTTO
AJAJAN PAIKKA



1.
Kytkimet:


- Lasinnostimet

- Lapsilukko

2.
Huurteenpoistosuutin sivulasille
Päätysuutin

3.
Kuljettajan puolen ilmastoinnin
kytkimet

4.
Kuljettajan etuturvatyyny

5.
Ylempi tavaralokero vasemmalla

6.
Keskisuuttimet

7.
Ylempi tavaralokero oikealla

8.
Etumatkustajan turvatyyny

9.
Korkeaäänikaiutin (Tweeter) (oikea
ja vasen)
10.
Huurteenpoistosuutin
kolmioikkunaan

11 .
Huurteenpoistosuutin tuulilasille

12.
Aurinkotunnistin

13.
Matkustajan puoleisen ilmastoinnin
kytkimet

14.
Alempi hansikaslokero:


- Säilytyspaikka tuoksupatruunoille

- Säilytyslokero

15.
Avaimella käytettävä kytkin:


- Etumatkustajan turvatyynyn
aktivointi/aktivoinnin poisto

16.
Keskuslukituksen kytkin
17.
Audiojärjestelmä ja telematiikka

18.
Hajuvesipanos

19.
Viileä säilytyslokero

20.
USB-liitin (tai suljin)

21.
Lisävarusteiden pistorasia 12 V tai
savukkeensytytin

22.
Siirrettävä tuhkakuppi

23.
Tunnelmavalaistuksen kytkin

24.
Ohjauspyörän säätökytkin

14
KÄYTTÖÖNOTTO

Ohjauspyörän säätö

Ohjauspyörää voidaan säätää korkeus-
ja syvyyssuunnassa.
Avaa ohjauspyörän lukitus vetämällä
kytkimestä A
itseäsi päin.
Säädä ohjauspyörän asento ja lukitse
se työntämällä kytkin pohjaan.



77
Peili siirtyy automaattisesti ja asteittain
päivä ja yö-käyttöön.
Toimii virta kytkettynä.
Kuljettajan paikalta voit valita peilin
asettamalla kytkimen 1
vasemmalle tai
oikealle, jonka jälkeen voit säätää peiliä
nelisuuntasäätimellä 2
.
Sivupeilien huurteenpoisto tapahtuu
yhdessä takalasin huurteenpoiston
kanssa.



105



76

Turvallisuussyistä näitä toimenpiteitä
ei pidä tehdä ajon aikana.
Peilin 1
kautta voit helposti tarkkailla
auton takaosassa matkustavia. Peilin
voi kääntää piiloon häikäistymisen es-
tämiseksi.

Sivupeilien kääntäminen kylkiä
vasten
Pysäköidessä sivupeilit voidaan kään-
tää kylkiä vasten käsin tai sähköisesti.
ASETU HYVIN ISTUMAAN


Automaattisesti himmenevä
taustapeili
Sivupeilien säätö




77



Lasten tarkkailupeili
