2013 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

VI
111
VARUSTEET
SUOJAPEITE(C4 PICASSO)
Tavaratilan suojapeite koostuu kah-
desta osasta.

Takahylly


Irrottaminen



)
Irrota hihnat.

)
Työnnä ylöspäin ja nosta suoja-
peitteen kummaltakin sivulta.


Etuhylly


Irrottaminen



)
Irrota ensin takahylly.

)
Työnnä ylöspäin ja nosta kum-
maltakin sivulta.

Paikalleen laittaminen



)
Laita suojapeite kohdalleen ja
työnnä pohjaan saakka.

)
Suojapeite aukeaa takaluukun
mukana, kun kiinnität hihnat ta-
kaluukkuun.

Paikalleen laittaminen



)
Aseta reunus alaspäin.

)
Aseta peiteverho kohdallensa ja
työnnä pohjaan saakka.

VI
112
VARUSTEET
MODUBOX (C4 PICASSO)
Moduboxia voi käyttää auton sisällä
ja sen ulkopuolella. Se muodostuu
irrotettavissa olevasta kuljetuskär-
rystä ja pehmeästä kassista (jois-
sakin malleissa isoterminen), joita
voidaan käyttää erikseen tarpeen
mukaan (irrota hihnat kummaltakin
puolelta ylhäältä ja alhaalta).

Käyttö



)
Irrota punainen hihna, niin Modu-
box-kuljetuskärry vapautuu.

)
Irrota musta hihna ja paina saman-
aikaisesti pyöreitä nupeja Modu-
boxin sivuilla, niin se aukeaa.



Käyttö auton ulkopuolella

Paikalleen laitto



)
Tee päinvastaiset toimenpiteet
Moduboxin taittamiseksi kokoon
ja aseta se takaisin autoon.

)
Jos olet käyttänyt Moduboxia
auton ulkopuolella, katso, että se
tulee hyvin paikoilleen uurteisiin,
jotka ovat tätä varten.

LAUKKUKOUKKU
TAVARATILAN PEITEVERHO (GRAND C4 PICASSO)


Asento 1

5 istuinpaikkaa; toisen istuinrivin taka-
na, kolmannen rivin istuimet käännetty
piiloon.


)
Paina uurtesta, joka sijaitsee
Moduboxin vasemmalla sivulla,
niin kädensija nousee (tai laskee).



Koukku sijaitsee tavaratilan vasemmalla
sisäseinustalla ja siihen voi ripustaa os-
toskasseja.


Peiteverhon asettaminen paikalleen



)
Aseta peiteverhorullan vasen
pää syvennykseen A
.

)
Purista rullan oikeaa päätä ja vie
se paikalleen kohtaan B
.

)

Rullaa peiteverho auki tavaratilan
pilareihin saakka.

)
Vie peiteverhon ohjaimet pilareiden
kiskoihin.


Peiteverhon irrottaminen



)

Tee toimenpiteet päinvastaisessa
järjestyksessä.

VI
11 3
VARUSTEET
Rullaverhossa on liikkuva reu-
naläppä, jolloin toisen istuinrivin
matkustajat eivät häiriinny istuimi-
en ollessa mukavuusasennossa.
)
Työnnä rullan vasemman puolen
jousi syvennykseen C
.

)
Vie oikea puoli kolmannen istuin-
rivin käsinojan yläpuolelta.

)
Kiinnitä jousi syvennykseen D
.

)
Vedä istuimen (tai istuimien) hih-
nasta, jotta se(ne) aukeaa(vat)
ilman lukittumista.

)
Avaa peiteverho ja kiinnitä ohjai-
met pilareiden kiskoihin.

)
Lukitse istuin tai istuimet.

Peiteverhon laittaminen paikalleen



)
Rullaa peiteverho kokoon, jonka
jälkeen poista se alkuperäiseltä
paikalta.

)
Aseta peiteverho tankopuoli
ylöspäin ja läppäpuoli alaspäin.

)
Taita suojalevyt.
Peiteverhon poistaminen



)
Työnnä rullaverhon alareunaa
kohti istuimen selkänojaa.

)
Kohota taitettavaa levyä ottamal-
la kiinni sen reunasta ja aseta se
pystyyn.

)
Avaa istuin lukituksesta vetämäl-
lä hihnasta E
.

)
Työnnä selkänojaa eteenpäin.

)
Toimi sitten päinvastaisessa jär-
jestyksessä kuin paikalleen lai-
tettaessa.

Asento 3

7 istuinpaikkaa; kolmannen rivin kään-
nettyjen istuimien taakse laitettuna.

Peiteverhon laittaminen paikalleen



)
Taita taitettavat levyt kokoon.

)
Aseta peiteverho tukitanko ylös-
päin, läppäpuoli alaspäin.

)
Kiinnitä vasemmanpuoleinen
jousi syvennykseen C
.

)
Vie oikea puoli kolmannen istuin-
rivin käsinojan yläpuolelta.

)
Kiinnitä jousi syvennykseen D
.

Peiteverhon poistaminen



)
Toimi päinvastaisessa järjestyk-
sessä kuin paikalleen laitettaessa.



Asento 2

7 istuinpaikkaa; kolmannen istuin-
rivin takana, istuimet käännettyinä.
Peiteverhon tämä asento estää ul-
koapäin näkemästä tavaratilassa
olevia esineitä.
Peiteverho voi olla paikallaan vain,
kun istuimet on käännetty piiloon.
Voit asettaa taitettavan levyn pysty-
asentoon, jotta saat sijoitettua suu-
remman esineen syvennykseen.

VI
114
VARUSTEET
SUOJAVERKKO (GRAND C4 PICASSO)

Verkolla voidaan maksimoida auton
kuormaus-tilavuus.
Se pitää esineet paikallaan ja estää
niiden liukumisen kohti matkustamoa.

Se on suojapeitteen rullaosan ala-
puolella ja se kiinnitetään kolmannen
istuinrivin katon taitekohtaan.



Asento 1

5 istuinpaikkaa; asennettuna toisen
rivin taakse.

Turvaverkon laittaminen
paikalleen



)
Irrota suojat, jotka sijaitsevat rul-
laverhon alapuolella.

)
Aseta turvaverkon rulla peitever-
hon alle.

)
Nosta peiteverhorullan reunaa ja
aseta se rullan päälle.

)
Avaa verkko viemällä se rullien
ja istuimien välistä.

)
Vedä verkko ylös saakka.

)
Ankkuroi se katon kiinnikkeisiin
(kun olet poistanut niistä suojat).

Turvaverkon poistaminen



)
Toimi päinvastaisessa järjestyk-
sessä kuin paikalleen laitettaessa.



Asento 2

2 istuinpaikkaa; asennettuna ensim-
mäisen rivin taakse.

Turvaverkon poistaminen



)

Toimi päinvastaisessa järjestyksessä
kuin paikalleen laitettaessa.



Turvaverkon laittaminen
paikalleen



)
Kun toisen rivin istuimet on
käännetty kokoon, poista Isofi x-
kiinnikkeiden suojat, jotka sijait-
sevat istuinten selkänojissa.

)

Kiinnitä rulla Isofi x-kiinnikkeisiiin.


)
Avaa verkko ja vedä se ylös asti.


)
Ankkuroi se katon kiinnikkeisiin
(poista niistä suojat).

VI
11 5
VARUSTEET

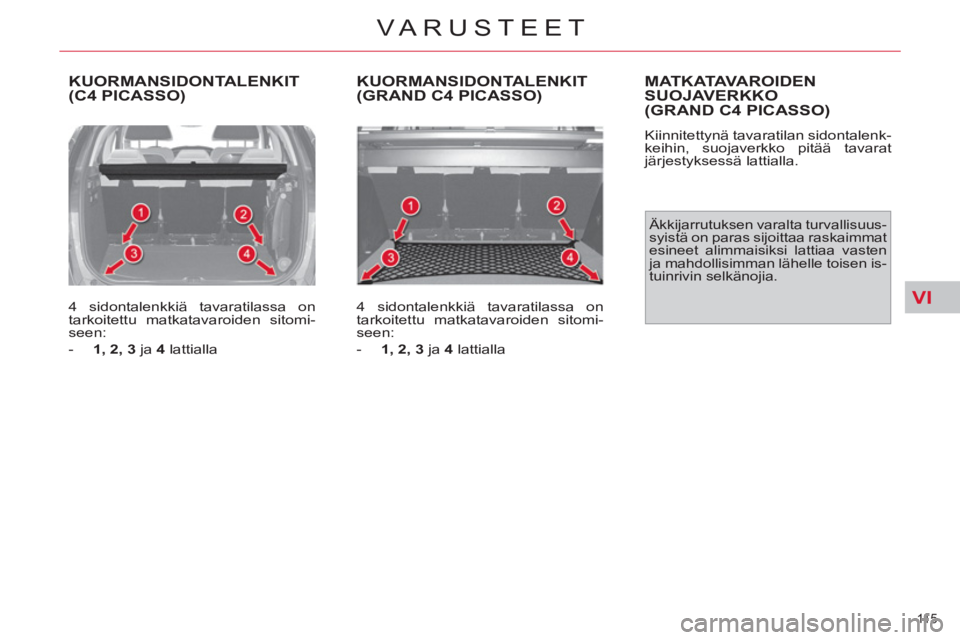

KUORMANSIDONTALENKIT(C4 PICASSO)


4 sidontalenkkiä tavaratilassa on
tarkoitettu matkatavaroiden sitomi-
seen:


- 1, 2, 3
ja 4
lattialla

KUORMANSIDONTALENKIT (GRAND C4 PICASSO)


4 sidontalenkkiä tavaratilassa on
tarkoitettu matkatavaroiden sitomi-
seen:


- 1, 2, 3
ja 4
lattialla


Äkkijarrutuksen varalta turvallisuus-
syistä on paras sijoittaa raskaimmat
esineet alimmaisiksi lattiaa vasten
ja mahdollisimman lähelle toisen is-
tuinrivin selkänojia.
MAT K ATAVAROIDEN
SUOJAVERKKO
(GRAND C4 PICASSO)
Kiinnitettynä tavaratilan sidontalenk-
keihin, suojaverkko pitää tavarat
järjestyksessä lattialla.

VI
116
VARUSTEET
SIIRRETTÄVÄ LAMPPU

Tavaratilan sivupaneelin telineeseen
kiinnitetty valo toimii sekä tavaratilan
valona että taskulamppuna.

Grand C4 Picasso


C4 Picasso

Tavaratilan valo
Tavaratilan valo A
syttyy automaat-
tisesti, kun takaluukku aukeaa ja
sammuu automaattisesti takaluukun
sulkeutuessa.
Valo palaa eripituisia jaksoja:


-
virta katkaistuna, noin kymmenen
minuuttia,

- virransäästötilassa, noin kolme-
kymmentä sekuntia,

-
moottorin käydessä, rajoituksetta.



Lampun toiminta
Lamppu toimii ladattavilla NiMH-
akuilla.
Lampun käyttöaika on n. 45 minuuttia
ja se latautuu ajon aikana.

)
Irrota lamppu telineestä vetämällä
sitä ylhäältä, kuten nuoli osoittaa.

)
Lamppu sytytetään ja sammu-
tetaan sen päällä olevalla kytki-
mellä B
.

)

Lampun päällä oleva tukijalka C

voidaan taittaa tarvittaessa esiin ja
lamppu asettaa sen varaan maahan
esim. pyörän vaihtamisen ajaksi.



Lampun säilyttäminen


)
Aseta lamppu paikalleen syven-
nykseen alkaen alaosasta.
Näin lamppu sammuu automaat-
tisesti, jos se on unohtunut pala-
maan. Kun laitat akut paikalleen, aseta
navat oikein päin.
Normaaliparistoja ei saa käyttää
ladattavien akkujen tilalla.
Akun vaihtamiseksi katso luvus-
ta "Käytännön tietoja" kappale
"Lampun vaihtaminen".
Jos lamppua ei aseteta oletetulla
tavalla paikalleen, se ei välttämättä
lataudu uudelleen, jolloin tavara-
tilan valo ei syty, kun takaluukku
avataan.

Lampun käyttö

VII
11 7
LASTEN TURVALLISUUS

*
Lainsäädäntö lasten kuljetuksesta
vaihtelee maittain. Noudata voi-
massa olevaa maakohtaista lain-
säädäntöä.
YLEISTIETOJA LASTENTURVAISTUIMISTA

CITROËN on kiinnittänyt auton
suunnittelussa erityistä huomiota
lasten turvallisuuden parantamiseen,
mutta lastesi turvallisuus riippuu
myös sinusta itsestäsi.
Jotta matka sujuisi mahdollisimman
turvallisesti, sinun tulisi ottaa huomi-
oon seuraavat suositukset:


- Euroopan unionin säädösten
mukaisesti alle 12-vuotiaiden
tai alle 150 cm pituisten lasten
kuljettamisessa ja kiinnittämi-
seen tulee käyttää hyväksyt-
tyjä turvaistuimia, jotka ovat
heidän painolleen sopivia
.
Turvavarusteet on kiinnitettävä
auton turvavöihin tai ISOFIX-
kiinnitysjärjestelmään * .

- Tilastollisesti lasten kuljetta-
minen on turvallisinta auton
takapenkillä.


- Alle 9 kg:n painoisia lapsia
on ehdottomasti kuljetettava
selkä menosuuntaan niin etu-
kuin takapenkillä.


CITROËN suosittelee
, että lapsi
kuljetetaan ajoneuvon takapenkillä
:


- selkä menosuuntaan
kahteen
ikävuoteen asti

- yli 2-vuotiaita kasvot meno-
suuntaan
.
TURVAISTUIMEN ASENTAMINEN ETUISTUIMELLE


Selkä menosuuntaan
Kun turvaistuin kiinnitetään selkä
menosuuntaan matkustajan etuis-
tuimelle
, on etumatkustajan turva-
tyyny ehdottomasti kytkettävä pois
toiminnasta. Jos näin ei tehdä, lap-
si voi saada vakavia vammoja tai
jopa menettää henkensä turvatyy-
nyn lauetessa
.

Istuimen etäisyyssäädön
keskiasento

Kasvot menosuuntaan
Kun turvaistuin kiinnitetään kasvot
me-
nosuuntaan matkustajan etuistuimelle
,
täytyy etuistuin siirtää etäisyyssäädöl-
tään keskiasentoon ja sen selkänoja
pystyasentoon. Turvatyyny jätetään täl-
löin toimintavalmiuteen.

VII
118
LASTEN TURVALLISUUS


Matkustajan turvatyyny OFF
Katso matkustajan häikäisysuojan
molemmilla puolilla olevissa tarroissa
annetuista suosituksista.

Lapsen turvallisuuden takaamiseksi ota matkustajan etuturvatyyny ehdotto-
masti pois käytöstä, kun asennat selkä ajosuuntaan kiinnitettävän turvaistui-
men etumatkustajan istuimelle.
Muussa tapauksessa lapsi voi loukkaantua vakavasti tai jopa kuolla, kun tur-
vatyyny laukeaa.
