2013 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

XI
191
KÄYTÄNNÖN TIETOJA

Kaukovalon vaihtaminen


)
Irrota kuminen suoja.

)
Irrota kiinnikkeet painamalla ne
alas polttimon kummallakin puo-
lella.

)
Vedä lampunkannasta, jotta saat
sen ulos.

)
Vaihda viallinen polttimo.

)
Työnnä lampunkanta paikalleen.

)
Kiinnitä kiinnikkeet.

)
Laita paikalleen kuminen suoja.


Kaksois-ksenon-valojen
vaihtaminen (lähivalot/kaukovalot)

Lisäkaukovalon vaihtaminen


)
Irrota kuminen suoja.

)
Kierrä lampunkantaa neljännes-
kierroksen verran vastapäivään
ja vedä se ulos.

)
Vaihda viallinen polttimo.

)
Laita lampunkanta työntämällä
paikalleen ja kiristä neljänneskier-
roksen verran (myötäpäivään).

)
Laita kuminen suoja takaisin pai-
kalleen

Jos valonheitin on varus-
tettu tällä symbolilla, kaikki
kääntyviä kaksois-ksenon-
ajovaloja (D1S-35 W) kos-
kevat toimenpiteet tai polttimoiden
vaihdot on annettava ammattilaisten
tehtäväksi (sähkösurman vaara).
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Suosittelemme, että kaikki polttimot
vaihdetaan samanaikaisesti viallisen
kanssa.









Lähivalon vaihtaminen


)
Irrota kuminen suoja.

)
Kierrä lampunkantaa neljännes-
kierroksen verran vastapäivään
ja vedä se ulos paikaltaan.

)
Vaihda viallinen polttimo.

)
Työnnä lampunkanta paikalleen
ja kiristä neljänneskierroksen
verran (myötäpäivään).

)
Laita kuminen suoja paikalleen.

XI
192
KÄYTÄNNÖN TIETOJA













Seisontavalon vaihtaminen


)
Kierrä lampunkantaa neljännes-
kierroksen verran (vastapäivään).

)
Ota lampunkanta ulos.

)
Vaihda viallinen polttimo.

)
Aseta lampunkanta takaisin pai-
kalleen.

)
Kierrä lampunkantaa neljännes-
kierroksen verran myötäpäivään,
jotta se kiinnittyy paikalleen.

Suuntavalon vaihtaminen
Suuntavalon polttimo on kaukovalon
polttimon alapuolella.


)
Irrota kuminen suoja.

)
Vedä lampunkannasta, jotta saat
sen ulos.

)
Vaihda viallinen polttimo.

)
Aseta lampunkanta takaisin kie-
lekkeelle ja paina se sisään.

)
Laita kuminen suoja takaisin pai-
kalleen.

Sivuvilkku ulkopeilin jalustassa
Voit vaihtaa vilkun, kun painat voi-
makkaasti alaspäin nuolen osoitta-
malla alueella ja vedät sen irti.
Vilkun hankkimiseksi ota yhteys
CITROËN-verkostoon tai valtuutet-
tuun korjaamoon.

XI
193
KÄYTÄNNÖN TIETOJA










Etusumuvalojen vaihtaminen
(H11-55 W)


)
Vie avain koloon A
kääntäen
puskurin alla sijaitsevaa lampun-
kannan suojusta, jonka jälkeen
vie avain koloon B
niin saat lam-
punkannan ulos.

)
Kierrä umpio irti.

)
Käännä lampunkantaa.

)
Vaihda viallinen polttimo.

)
Laita lampunkanta takaisin pai-
kalleen.

)
Kierrä umpio kiinni ja laita lam-
punkannan suojus paikalleen
kytkemällä se kiinni.



Takasumuvalon vaihtaminen
(P21 W)


)
Vie käsi puskurin alle, jotta saat
kiinni lampunkannasta.

)
Kierrä lampunkantaa neljännes-
kierroksen verran.

)
Vedä lampunkantaa ulos.

)
Kierrä polttimoa neljänneskierrok-
sen verran, jotta saat sen ulos.

)
Vaihda viallinen polttimo.

)
Laita se paikalleen.

)
Laita lampunkanta paikalleen
kiertämällä neljänneskierroksen
verran.

Jos diodivalot on vaihdettava, ota
yhteys CITROËN-huoltoverkostoon
tai valtuutettuun korjaamoon.









Huomiovalojen/seisontavalojen
vaihtaminen (diodit)

XI
194
KÄYTÄNNÖN TIETOJA

























Takavalot (C4 Picasso)



1.
Suuntavalot

(PY21 W)


2.
Jarru-/seisontavalot

(P21/

5 W

)

3.
Peruutusvalo
(P21 W)



)
Paina mieleesi viallisen poltti-
mon paikka.

)
Kun takaluukku on auki, paina
umpion lähellä sijaitsevaa muo-
visuojusta A
, jotta saat sen pai-
kaltaan.

)
Kierrä auki ruuvit B
ja irrota
lamppu vetämällä taaksepäin.

)
Irrota liitin tavaratilan ja umpion
välistä.

)
Irrota lampunkanta.

)
Vaihda polttimot.
Saat polttimon ulos kiertämällä
sitä neljänneskierroksen verran.
Saat sen paikalleen kiertämällä
neljänneskierroksen verran vas-
takkaiseen suuntaan.

)
Laita lampunkanta paikalleen.

)
Kiinnitä sähköliitin valoumpioon.
Korissa olevien valojen vaihto


)
Paina mieleesi viallisen polttimon
paikka.

)
Kun tavaratila on auki, poista
muovisuoja takaluukun päältä.

)
Vedä ulos lampunkanta.

)
Vaihda polttimo.
Kierrä neljänneskierroksen ver-
ran, saat sen ulos.
Saat sen paikalleen kiertämällä
neljänneskierroksen verran vas-
takkaiseen suuntaan.

)
Laita lampunkanta paikalleen.

)
Laita muovisuoja paikalleen.


Takaluukun valon vaihtaminen
)
Kiinnitä lamppu koriin ja kiristä
ruuvit.

)
Laita muovisuoja paikalleen pai-
namalla.

XI
195
KÄYTÄNNÖN TIETOJA

























Takavalot (Grand C4 Picasso)



1.
Suuntavalot
(PY21W)


2.
Jarruvalot
(P21W)


3.
Peruutusvalo
(P21W)


4.
Seisontavalo
t (diodit)

Ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon dio-
di-valoon liittyvissä seikoissa.
Valojen vaihtaminen


)
Paina mieleesi viallisen poltti-
mon paikka.

)
Kun takaluukku on auki, kierrä
umpion sivulla sijaitsevat 3 ruu-
via auki ja irrota valo vetämällä
taaksepäin.

)
Irrota liitin tavaratilan ja umpion
välistä. Älä irrota diodeja.

)
Vedä pois tiiviste.

)
Irrota lampunkanta.

)
Vaihda polttimot.
Saat polttimon ulos kiertämällä
sitä neljänneskierroksen verran.
Saat sen paikalleen kiertämällä
neljänneskierroksen verran vas-
takkaiseen suuntaan.

)
Laita lampunkanta paikalleen.

)
Laita tiiviste paikalleen.

)
Kiinnitä sähköliitin valoumpioon.

)
Laita johtonippu paikalleen ko-
rissa tätä tarkoitusta varten ole-
vaan aukkoon.

)
Kiinnitä valo ja kierrä 3 ruuvia
kiinni.



Rekisterikilven valojen
vaihtaminen (W 5 W)







)
Työnnä ohut ruuvimeisseli suo-
jakuoren toiseen ulkoreikään.

)
Väännä ulospäin, kunnes suoja-
kuori irtoaa.

)
Poista kansi.

)
Vaihda viallinen lamppu.

XI

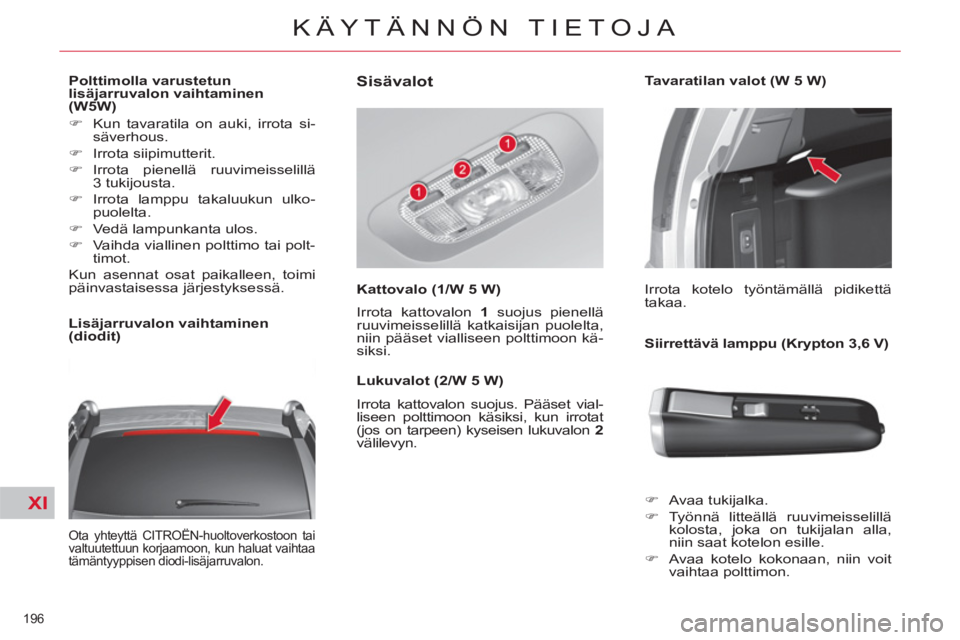

196
KÄYTÄNNÖN TIETOJA







Polttimolla varustetun
lisäjarruvalon vaihtaminen
(W5W)


)
Kun tavaratila on auki, irrota si-
säverhous.

)
Irrota siipimutterit.

)
Irrota pienellä ruuvimeisselillä
3 tukijousta.

)
Irrota lamppu takaluukun ulko-
puolelta.

)
Vedä lampunkanta ulos.

)
Vaihda viallinen polttimo tai polt-
timot.
Kun asennat osat paikalleen, toimi
päinvastaisessa järjestyksessä.



Lisäjarruvalon vaihtaminen
(diodit)
Ota yhteyttä CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon, kun haluat vaihtaa
tämäntyyppisen diodi-lisäjarruvalon.



Sisävalot


Kattovalo (1/W 5 W)

















Irrota kattovalon 1
suojus pienellä
ruuvimeisselillä katkaisijan puolelta,
niin pääset vialliseen polttimoon kä-
siksi.


Lukuvalot (2/W 5 W)
Irrota kattovalon suojus. Pääset vial-
liseen polttimoon käsiksi, kun irrotat
(jos on tarpeen) kyseisen lukuvalon 2

välilevyn.

Tavaratilan valot (W 5 W)
Irrota kotelo työntämällä pidikettä
takaa.


Siirrettävä lamppu (Krypton 3,6 V)


)
Avaa tukijalka.

)
Työnnä litteällä ruuvimeisselillä
kolosta, joka on tukijalan alla,
niin saat kotelon esille.

)
Avaa kotelo kokonaan, niin voit
vaihtaa polttimon.

XI
197
KÄYTÄNNÖN TIETOJA

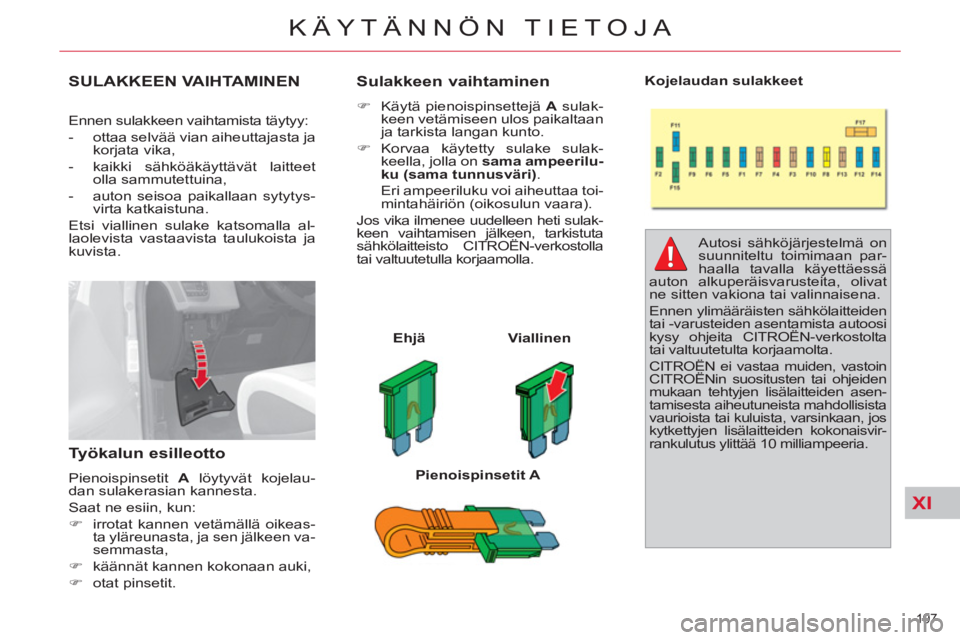

SULAKKEEN VAIHTAMINEN

Ennen sulakkeen vaihtamista täytyy:


- ottaa selvää vian aiheuttajasta ja
korjata vika,

- kaikki sähköäkäyttävät laitteet
olla sammutettuina,

- auton seisoa paikallaan sytytys-
virta katkaistuna.
Etsi viallinen sulake katsomalla al-
laolevista vastaavista taulukoista ja
kuvista.


Työkalun esilleotto

Pienoispinsetit A
löytyvät kojelau-
dan sulakerasian kannesta.
Saat ne esiin, kun:


)
irrotat kannen vetämällä oikeas-
ta yläreunasta, ja sen jälkeen va-
semmasta,

)
käännät kannen kokonaan auki,

)
otat pinsetit.



Sulakkeen vaihtaminen



)
Käytä pienoispinsettejä A
sulak-
keen vetämiseen ulos paikaltaan
ja tarkista langan kunto.

)
Korvaa käytetty sulake sulak-
keella, jolla on sama ampeerilu-
ku
(

sama tunnusväri)
.
Eri ampeeriluku voi aiheuttaa toi-
mintahäiriön (oikosulun vaara).
Jos vika ilmenee uudelleen heti sulak-
keen vaihtamisen jälkeen, tarkistuta
sähkölaitteisto CITROËN-verkostolla
tai valtuutetulla korjaamolla.


Ehjä

Viallinen


Pienoispinsetit A

Kojelaudan sulakkeet


Autosi sähköjärjestelmä on
suunniteltu toimimaan par-
haalla tavalla käyettäessä
auton alkuperäisvarusteita, olivat
ne sitten vakiona tai valinnaisena.
Ennen ylimääräisten sähkölaitteiden
tai -varusteiden asentamista autoosi
kysy ohjeita CITROËN-verkostolta
tai valtuutetulta korjaamolta.
CITROËN ei vastaa muiden, vastoin
CITROËNin suositusten tai ohjeiden
mukaan tehtyjen lisälaitteiden asen-
tamisesta aiheutuneista mahdollisista
vaurioista tai kuluista, varsinkaan, jos
kytkettyjen lisälaitteiden kokonaisvir-
rankulutus ylittää 10 milliampeeria.

XI
198
KÄYTÄNNÖN TIETOJA

Kojelaudan sulakkeet


Pääsy sulakerasiaan


)
Kierrä ruuvia neljänneskierros ja
käännä rasiaa.

Sulaketaulukko



Numero





Ampeeriluku




Toiminnot




F1



15 A

Takalasinpyyhin


F2



30 A

Keskuslukituksen ja -avaamisen maadoitus


F3



5 A

Turvatyynyt ja pyrotekniset kiristinlaitteet


F4



10 A

Multimedia, himmenevä taustapeili, hiukkassuodatin,
vianmäärityksen pistorasia, ilmastointi, ajovalojen
manuaalinen korkeudensäätö


F5



30 A

Lasinnostin edessä, etuoven sähköinen kytkinlevy,
panoraamakatto


F6



30 A

Lasinnostin takana


F7



5 A

Kattovalot, jäähdytettävä hansikaslokero, autoradio


F8



20 A

Monitoiminäyttö, autoradio, ohjauspyörän kytkimet,
multimedia, alentuneen rengaspaineen tunnistus,
murtohälytin, perävaunu


F9



30 A

Multimedia, pistorasiat 12 V edessä, siirrettävä
lamppu tavaratilassa, autoradio


F10



15 A

Jousitustason säätö (jousitus)


F11



15 A

Jarrutunnistin, virtalukko


F12



15 A

Pysäköintitutka, pyyhintä- ja valoautomatiikka,
matkustajan sähkötoiminen istuin, AFIL kaistavahti,
vahvistin Hi-Fi, perävaunu


F13



5 A

BSM-rasia, kuljettajan sähkötoiminen istuin


F14



15 A



Ilmastointi, handsfree-asennussarja + Bluetooth ®
,
automaattivaihteiston aluevalitsin, turvatyynyt, mittaristo


F15



30 A

Lukitus ja lukituksen avaaminen


F16



-

SHUNT


F17



40 A

Takalasin lämmitys
