2013 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

VII
11 9
LASTEN TURVALLISUUS
CITROËNIN SUOSITTELEMAT LASTEN TURVAISTUIMET
CITROËN suosittelee seuraavia kolmipisteturvavyöllä
kiinnitettäviä istuimia:


Ryhmä 0+: vastasyntyneestä 13 kg asti



Ryhmät 1, 2 ja 3: 9 - 36 kg









L1

"RÖMER Baby-Safe Plus"
Asennetaan selkä menosuuntaan.







L2

"KIDDY Comfort Pro"
Turvapalkin käyttö on pakollista
kuljetettaessa pieniä lapsia
(9 - 18 kg).


Ryhmä 2 ja 3: 15 - 36 kg:n painoiset lapset








L3

"RECARO Start"






L4

"KLIPPAN Optima"
Yli 6-vuotiaat (n. 22 kg) voivat
käyttää pelkkää koroketyynyä.







L5

"RÖMER KIDFIX"
Voidaan kiinnittää auton ISOFIX-kiinnikkeisiin.
Lapsen pitää paikallaan turvavyö.

VII
120
LASTEN TURVALLISUUS

* Koskee vain mallia CITROËN Grand C4 Picasso.
TURVAVÖILLÄ KIINNITETTÄVIEN LASTEN TURVAISTUIMIEN PAIKAT

Eurooppalaisten säännösten mukaisesti taulukosta näet mihin auton istuimeen voit kiinnittää kunkin lapsen painoryhmän
mukaisen ja hyväksytyn (a) lapsen turvaistuimen auton omilla turvavöillä.
(a) Yleisturvaistuin: lapsen turvaistuin voidaan kiinnittää kaikkiin autoihin auton turvavyöllä.
(b) Ryhmä 0: vastasyntynyt - 10 kg. Turvakaukaloita ja "autosänkyjä" ei voi kiinniittää etumatkustajan paikalle.
(c) Ota selvää maan voimassaolevasta lainsäädännöstä ennen lapsen asettamista tälle paikalle.

U
: Paikka, johon hyväksytyn lapsen turvaistuimen voi kiinnittää auton turvavöillä selkä ja/tai kasvot ajosuuntaan.

Niiden istuimien osalta, jotka kuuluvat ryhmiin 1, 2 ja 3, varmista, että turvaistuin asettuu kunnolla istuimen selkänojaa
vasten. Jos on tarpeen, poista niskatuki.
Kun kiinnität isokokoisen turvaistuimen riville 2 tai 3, siirrä takaistuin niin taakse kuin mahdollista, ettei edessä oleva istuin
häiritse.



Paikka



Sääntömääräiset painoryhmät



< 10 kg ja < 13 kg

(ryhmät 0 (b) ja 0+)

9 – 18 kg

(ryhmä 1)

15 – 25 kg

(ryhmä 2)

22 – 36 kg

(ryhmä 3)


1. istuinrivi


E

tumatkustaja
(c)

U



U



U



U




2.
istuinrivi


Reunapaikat


U



U



U



U



Keskipaikka


U



U



U



U




3.
istuinrivi

*

Reunapaikat


U



U



U



U

VII
121
LASTEN TURVALLISUUS

*
Kohdemaan ja kohdemaan lain-
säädännön mukaan.
OHJEITA LASTEN TURVAISTUINTEN KIINNITTÄMISEEN


Istuinkorokkeen asentaminen
Turvavyön hihnan on oltava kes-
kellä lapsen olkapäätä, eikä se saa
koskettaa kaulaa.
Varmista, että turvavyön lantio-osa
asettuu lapsen reisien päälle.
CITROËN suosittelee selkänojal-
lisen istuinkorokkeen käyttämistä,
jossa on turvavyön ohjain olkapään
kohdalla.
Turvallisuussyistä, älä jätä:


- yhtä tai useampaa lasta yksin
autoon ilman aikuisen valvontaa

- lasta tai eläintä autoon, joka on
auringonpaisteessa ikkunat sul-
jettuina

- avaimia autoon lasten ulottuville.
Käytä lapsilukkoa, jotta auton ovet
eivät aukeaisi vahingossa.
Älä avaa takalaseja yli kolmanneksen.
Suojaa lapset auringonsäteiltä asen-
tamalla takaikkunoihin sivuverhot.
Lapsen turvaistuimen huolimaton
kiinnittäminen vaarantaa lapsen tur-
vallisuuden törmäyksessä.
Kun lapsen turvaistuin kiinnitetään
turvavyöllä, huolehdi, että turvavyö
kiristyy huolella lapsen turvaistuimen
yli ja että se pitää lujasti paikoillaan
turvaistuimen auton istuimessa.
Kiinnitä turvavyöt ja turvaistuinten vyöt
niin, että ne ovat mahdollisimman tii-
viisti
lapsen kehoa vasten. Tee tämä
myös lyhyitä matkoja varten.
Kun asennat turvaistuimen kasvot
menosuuntaan, tarkista että turvais-
tuimen selkänoja nojaa auton istui-
men selkänojaan ja että istuimen
niskatuki ei haittaa.
Jos auton istuimen niskatuki on
poistettava, laita niskatuki sellaiseen
paikkaan, jossa se pysyy kovassa-
kin jarrutuksessa. Alle 10-vuotiaita lapsia ei saa kuljet-
taa etuistuimella kasvot menosuun-
taan, paitsi jos takaistuimet ovat
varattuja muille lapsimatkustajille tai
jos takaistuimet eivät ole käytössä
tai niitä ei ole lainkaan.
Kun turvaistuin on asennettu etuis-
tuimelle selkä menosuuntaan, mat-
kustajan turvatyyny * on kytkettävä
pois toiminnasta. Jos näin ei tehdä,
lapsi voi saada vakavia vammoja
tai menettää henkensä turvatyynyn
lauetessa.

VII
122
LASTEN TURVALLISUUS
ISOFIX-KIINNITYSJÄRJESTELMÄ

Autosi on hyväksytty viimeisimpien
ISOFIX-määräysten
mukaisesti.
Toisen rivin kolme istuinpaikkaa on
varustettu määräysten mukaisilla
ISOFIX-kiinnitysjärjestelmillä. Jokaista istuinta kohden on kolme
kiinnitysrengasta:


- kaksi tarralla merkittyä kiinni-
tysrengasta A
, jotka sijaitsevat
auton istuimessa selkänojan ja
istuinosan välissä

- yksi selkänojan yläosassa tarralla
merkityn läpän alla oleva kiinni-
tysrengas B
, johon kiinnitetään
TOP TETHER -
ylähihna. ISOFIX-kiinnitysjärjestelmän avulla
lasten turvaistuin voidaan kiinnittää
autoon luotettavasti, pitävästi ja no-
peasti.
Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen tur-
vallisuuden törmäyksessä.
Katso eri mahdollisuudet kiinnittää
autoosi sopiva ISOFIX-turvaistuin
taulukosta, jossa esitellään ISOFIX-
turvaistuinten kiinnitystavat.
ISOFIX-turvaistuimissa
on kaksi
lukkoa, jotka on helppo kiinnittää
kahteen kiinnitysrenkaaseen A
.
Joissakin turvaistuimissa on myös
ylähihna
, joka kiinnitetään kiinnitys-
renkaaseen B
.
Ylähihna kiinnitetään irrottamal-
la istuimen niskatuki ja selkänojan
suojaläppä. Kiinnitä koukku tämän
jälkeen kiinnitysrenkaaseen B
ja ki-
ristä ylähihna.

VII
123
LASTEN TURVALLISUUS
Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-kiinnitystä. Tällöin turvaistuin on kiinnitettävä
auton istuimeen kolmipisteturvavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.

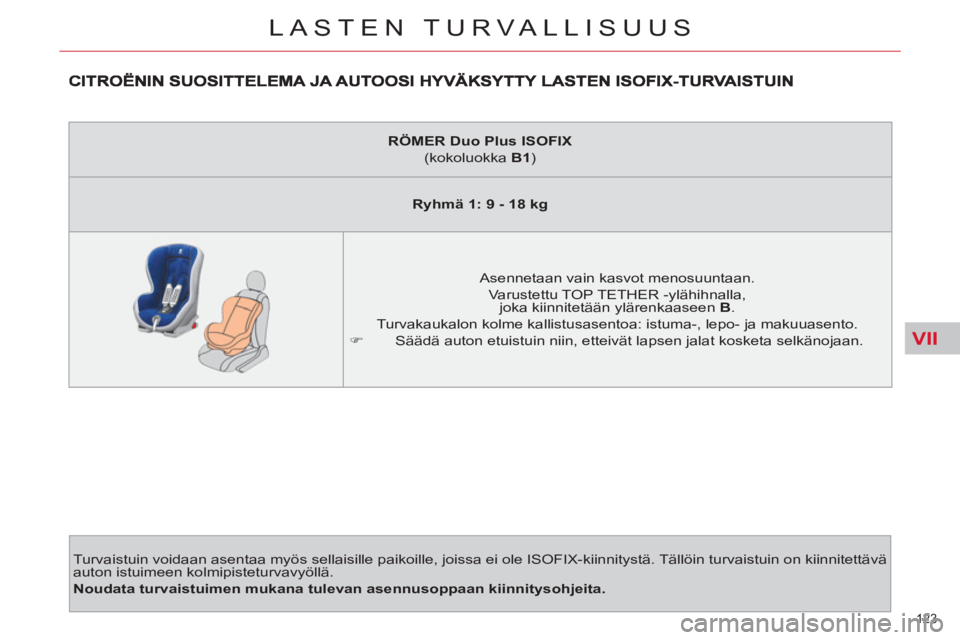

RÖMER Duo Plus ISOFIX
(kokoluokka B1
)


Ryhmä 1: 9 - 18 kg





Asennetaan vain kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla,
joka kiinnitetään ylärenkaaseen B
.
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.


)
Säädä auton etuistuin niin, etteivät lapsen jalat kosketa selkänojaan.

VII
124
LASTEN TURVALLISUUS

*
ISOFIX-turvakaukalo kiinnitetään ISOFIX-paikan alempiin lenkkeihin ja se vie 2 paikkaa takana.

**
Kun kiinnität ISOFIX-turvaistuimen, joka on tyyppiä B1
, poista istuinten niskatuet.
LASTEN ISOFIX-TURVAISTUINTEN KIINNITTÄMINEN

Eurooppalaisten säännösten mukaisesti seuraavasta taulukosta näet ISOFIX-turvaistuinten kiinnitysmahdollisuudet niihin
auton istuinpaikkoihin, joissa on varusteena ISOFIX-järjestelmän mukaiset kiinnikkeet.
ISOFIX- kokoluokan mukaisissa lasten ISOFIX-turvaistuimissa koko on osoitettu (määritelty kirjaimin A
- G
) istuimen
ISOFIX-logon oikealla puolella.

IUF:
Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin, kasvot ajosuuntaan ja se kiinnitetään ylähihnalla.

IL-SU:
Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin: lasten ISOFIX-turvaistuin selkä ajosuuntaan, jossa on varus-
teena ylempi olkahihna ja ISOFIX-turvakaukalo, jossa on ylempi hihna.
Älä kiinnitä ISOFIX-turvaistuimia, joissa on varusteena tukitanko.


Lapsen paino/ohjeellinen ikä




Alle 10 kg
(ryhmä 0)

Noin 6 kk saakka

Alle 10 kg
(ryhmä 0)


Alle 13 kg
(ryhmä 0+)

Noin 1v saakka

9-18 kg (ryhmä 1)

Noin 1-3 v


ISOFIX-turvaistuin



Turvakaukalo

*


"selkä ajosuuntaan"



"selkä ajosuuntaan"





"kasvot ajosuuntaan"





ISOFIX
- kokoluokitus



F



G



C



D



E



C



D



A



B



B1

**



ISOFIX-reunapaikat takana



IL-SU



IL-SU



IL-SU



IUF




ISOFIX
- k
eskipaikka takana



X



IL-SU



IL-SU



IUF

VII
125
LASTEN TURVALLISUUS






MEKAANINEN LAPSILUKKO


Lukitseminen


)
Käännä punaista kytkintä virta-
avaimella kahdeksasosakierros
tarrassa olevan ohjeen mukaan.


Avaaminen


)
Käännä punaista kytkintä virta-
avaimella kahdeksasosakierros
ja palauta uurre alkuperäiseen
asentoon.


SÄHKÖTOIMINENLAPSILUKKO

Mekaaninen laite, joka estää taka-
oven avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin taka-
oven reunasta. Kauko-ohjausjärjestelmä, jolla voi-
daan estää takaovien avaaminen
niiden sisäkytkimistä ja takalasin-
nostimien käyttö.

Käyttöönotto


)
Paina painiketta A
.
Toiminnanesto


)
Paina painiketta A
uudelleen.
Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.

Merkkivalo syttyy mittaris-
toon hetkeksi silloin, kun
lapsilukko kytketään päälle.
Kun virta kytketään, merkki-
valo syttyy myös silloin ja sammuu
noin kymmenen sekunnin kuluttua
moottorin käynnistymisestä. Säätökytkin sijaitsee kuljettajan
ovessa, kuten myös lasinnostimien
kytkimet.

VIII
126
TURVALLISUUS
SUUNTAVALOT



)
Vasen: vilkuta vasemmalle pai-
namalla valojen säätövipu alas-
päin vastuskohdan ohi.

)
Oikea: vilkuta oikealle nostamal-
la valojen säätövipu ylöspäin
vastuskohdan ohi.
HÄTÄVILKKU

Suuntavalojen välityksellä toimiva va-
roitusjärjestelmä, jolla voidaan varoittaa
muita tielläliikkujia, jos auto menee epä-
kuntoon, jos sitä joudutaan hinaamaan
tai jos se on ollut onnettomuudessa.












Hätävilkkujen automaattinen
syttyminen
Hätävilkut syttyvät automaattisesti,
kun auton vauhti hidastuu voimak-
kaasti hätäjarrutuksessa.
Hätävilkut sammuvat automaattises-
ti, kun kaasupoljinta painetaan seu-
raavan kerran jarrutuksen jälkeen.




)
Voit sammuttaa hätävilkut myös
painiketta painamalla.








Äänimerkki

Äänimerkki varoittaa muita tiellä liik-
kujia välittömästä vaarasta. Suuntavalot vasemmalle ja oikealle,
joilla ilmoitetaan auton kulkusuun-
nan muuttumisesta.


)
Kun painat hätävilkkupainiketta,
suuntavalot vilkkuvat.
Hätävilkku toimii myös virran ollessa
katkaistu.

)
Paina kiinteäkeskiöisen ohjaus-
pyörän alaosaa.

Käytä äänimerkkiä ainoastaan ja mal-
tillisesti seuraavissa tapauksissa:


- välitön vaaratilanne,

- pyöräilijän tai jalankulkijan ohit-
taminen,

- lähestyminen aluetta, jonne ei
ole näkyvyyttä.






"Moottoritie"-toiminto



)
Paina vipua ylöspäin tai alaspäin
ilman, että painat vivun ohi vas-
tuskohdan. Suuntavalot vilkku-
vat kolme kertaa.
