2013 CITROEN C4 PICASSO Navodila Za Uporabo (in Slovenian)

X
175
KONTROLE
ODZRAČEVANJE FILTRA ZA PLINSKO OLJE

Zaščitni pokrov


Odstranitev


)
Odstranite zaščitni pokrovček,
tako da najprej odpnete točko 1
,
nato 3
in 4
.

)
Odpnite točko 2
, tako da ga pote-
gnete k sebi, in ga nato dvignite.

Ponovna namestitev


)
Najprej zapnite točko 2
.

)
Spustite pokrovček in ga name-
stite na sredino.

)
Zapnite točki 1
in 4
, tako da ga
potisnete navpično navzdol in
nekoliko nazaj.

)
Zapnite točko 3
, tako da ga poti-
snete navpično.



Odstranitev vode iz filtra za
plinsko olje
Čistite redno (pri vsaki zamenjavi
motornega olja).
Vodo odstranite tako, da popusti-
te odzračevalni vijak ali zaznavalo
vode v plinskem olju, ki je namešče-
no na dnu fi ltra.
Počakajte, da izteče vsa voda.
Nato privijte odzračevalni vijak ali
zaznavalo vode v plinskem olju.

X
176
KONTROLE

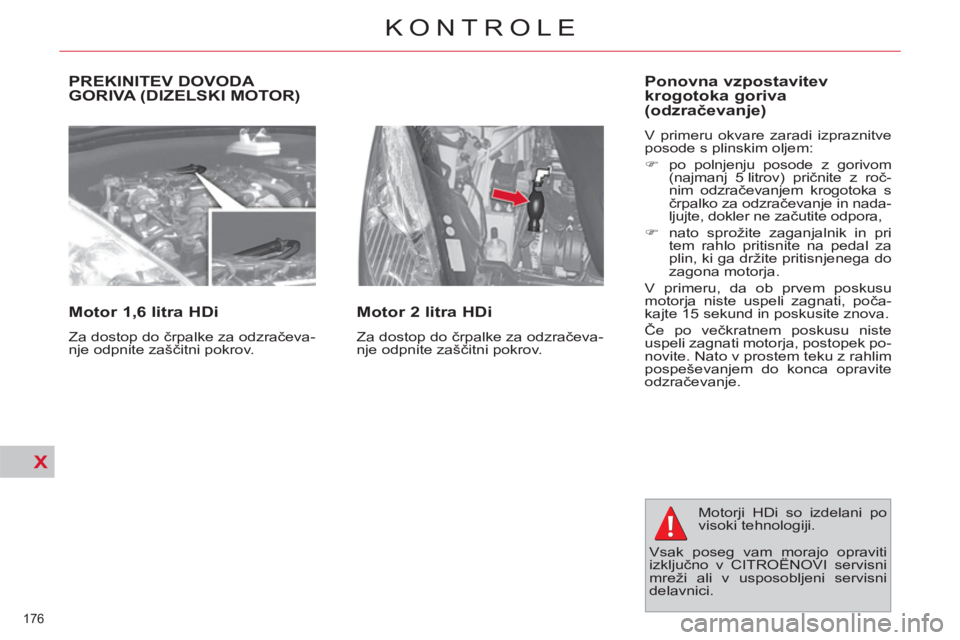

PREKINITEV DOVODA GORIVA (DIZELSKI MOTOR)

Motor 1,6 litra HDi

Za dostop do črpalke za odzračeva-
nje odpnite zaščitni pokrov.


Motor 2 litra HDi

Za dostop do črpalke za odzračeva-
nje odpnite zaščitni pokrov.


Ponovna vzpostavitev
krogotoka goriva
(odzračevanje)

V primeru okvare zaradi izpraznitve
posode s plinskim oljem:


)
po polnjenju posode z gorivom
(najmanj 5 litrov) pričnite z roč-
nim odzračevanjem krogotoka s
črpalko za odzračevanje in nada-
ljujte, dokler ne začutite odpora,

)
nato sprožite zaganjalnik in pri
tem rahlo pritisnite na pedal za
plin, ki ga držite pritisnjenega do
zagona motorja.
V primeru, da ob prvem poskusu
motorja niste uspeli zagnati, poča-
kajte 15 sekund in poskusite znova.
Če po večkratnem poskusu niste
uspeli zagnati motorja, postopek po-
novite. Nato v prostem teku z rahlim
pospeševanjem do konca opravite
odzračevanje.

Motorji HDi so izdelani po
visoki tehnologiji.
Vsak poseg vam morajo opraviti
izključno v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.

X
177
KONTROLE
BENCINSKI MOTORJI
Dostop do kontrole nivojev različnih tekočin in zamenjave nekaterih elementov


1.
Posoda za tekočino za servovolan

2.
Posoda za tekočino za pranje
stekel in žarometov

3.
Posoda za hladilno tekočino
4.
Filter za zrak

5.
Posoda za zavorno tekočino

6.
Akumulator/varovalke
7.
Ohišje varovalk

8.
Dolivanje motornega olja

9.
Merilna palica za merjenje nivoja
motornega olja

X
178
KONTROLE

*
Odvisno od motorja
.
DIZELSKI MOTORJI

Dostop do kontrole nivojev različnih tekočin, zamenjave nekaterih elementov in polnjenja krogotoka za gorivo.


1.
Posoda za tekočino za servovolan

2.
Posoda za tekočino za pranje
stekel in žarometov

3.
Posoda za hladilno tekočino

4.
Posoda za zavorno tekočino

5.
Akumulator/varovalke
6.
Ohišje varovalk

7.
Filter za zrak

8.
Dolivanje motornega olja

9.
Merilna palica za merjenje nivoja
motornega olja

10.
Črpalka za polnjenje krogotoka *

11 .
Vijak za odzračevanje *
Prepovedano je kakršnokoli
opravljanje posegov na kro-
gotoku za plinsko olje, ker
je pod visokim tlakom.

X
179
KONTROLE






KONTROLA NIVOJEV

















Nivo motornega olja


Značilnosti
Izbrano olje mora ustrezati motorju
vozila in priporočilom proizvajalca
vozila.












Nivo zavorne tekočine


Menjava
Menjavo zavorne tekočine je potreb-
no opraviti v določenih presledkih v
skladu z navodili v Knjižici vzdrževa-
nja.

Značilnosti
Uporabljajte samo zavorne tekoči-
ne, ki jih priporoča proizvajalec in
ustrezajo predpisom DOT4.


Nivo lahko preverite ob
vključitvi kontakta na meril-
niku nivoja motornega olja
na instrumentni plošči ali pa
ročno z merilno palico.
Ročna kontrola nivoja motornega
olja je veljavna le, če vozilo stoji na
vodoravni podlagi, motor pa je iz-
ključen najmanj trideset minut.
Normalno je, da olje dolijete oz. za-
menjate med rednima vzdrževalni-
ma pregledoma. CITROËN pripo-
roča kontrolo nivoja motornega olja
vsakih 5000 km. Nivo zavorne tekočine se
mora nahajati blizu oznake
MAXI. V nasprotnem prime-
ru preverite obrabljenost za-
vornih ploščic.
Če želite ohraniti zaneslji-
vost delovanja motorja in
sistema proti onesnaževa-
nju, je prepovedana uporaba aditi-
vov v motornem olju.
Pri opravljanju del v mo-
tornem prostoru bodite po-
sebej previdni, da se ne
opečete, ker so lahko nekateri deli
motorja zelo vroči.












Nivo tekočine za servovolan


Nivo tekočine za servovolan
se mora nahajati blizu ozna-
ke MAXI. Tekočino kontro-
lirajte pri hladnem motorju,
tako da odvijete čep rezer-
voarja.
V primeru znatnega znižanja nivoja
se obrnite na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico, kjer bodo preverili
delovanje sistema.
Redno kontrolirajte nivoje in jih do-
polnite, če ni v navodilih drugače
navedeno.

Menjava olja
Menjavo olja je potrebno opraviti v
določenih presledkih v skladu z na-
vodili v Knjižici vzdrževanja. Ko dolijete olje, bo vrednost, ki jo
prikazuje merilnik nivoja olja na in-
strumentni plošči, veljavna šele po
tridesetih minutah.

X
180
KONTROLE




















Nivo tekočine za pranje
stekel in žarometov

Značilnosti
Za optimalno čistočo in preprečeva-
nje zmrzovanja, tekočini ne dodajaj-
te vode.











Nivo aditiva za plinsko olje
(dizelski motorji s filtrom
trdnih delcev)
Na minimalni nivo aditiva za plinsko
olje opozarjajo kontrolna lučka za
servis, zvočni signal in sporočilo na
večfunkcijskem zaslonu.

Dolivanje
Poskrbite, da v CITROËNOVI servi-
sni mreži ali v usposobljeni servisni
delavnici takoj dolijejo aditiv.









Izrabljene tekočine

Ne izpostavljajte kože dol-
gotrajnejšemu stiku z izra-
bljenim motornim oljem in
drugimi tekočinami.
Večina teh tekočin je škodljivih za
zdravje in so zelo korozivne.
Olja in drugih izrabljenih te-
kočin ne izlivajte v kanaliza-
cijo ali v zemljo.
Izrabljeno motorno olje zlij-
te v posebne kontejnerje, ki jih bo-
ste našli v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.
Pri vozilih, ki so opremlje-
na s pranjem žarometov
opozorita na minimalni nivo
te tekočine zvočni signal in
sporočilo na zaslonu.
Tekočino dolijte ob naslednjem po-
stanku z vozilom.











Nivo hladilne tekočine


Menjava
Hladilne tekočine ni potrebno obna-
vljati.

Značilnosti
Uporabljajte tekočino, ki jo priporoča
proizvajalec vozila.

Nivo hladilne tekočine se
mora nahajati blizu ozna-
ke MAXI in je ne sme nikoli
preseči.
Ko je motor ogret, temperaturo hla-
dilne tekočine uravnava ventilator
hladilnika motorja. Deluje lahko ob
izključenem kontaktu.

Pri vozilih, ki so opremljena s fi l-
trom trdnih delcev, lahko ventila-
tor hladilnika motorja deluje po
ustavitvi vozila, tudi če je motor
hladen.

Ker je krogotok hladilne tekočine
pod pritiskom, izključite kontakt in
počakajte vsaj eno uro, preden se
lotite posega.
Pred nevarnostjo opeklin se zava-
rujte tako, da odvijete čep le za dva
vrtljaja, da se zniža tlak tekočine. Ko
se dovolj zniža, odstranite čep in do-
lijte hladilno tekočino.

X
181
KONTROLE






KONTROLE












12-voltni akumulator

Akumulatorja ni potrebno
vzdrževati.

Kljub temu preverite či-
stost in privitost kabelskih
čevljev, predvsem poleti in
pozimi.
Če opravljate posege na akumula-
torju, glejte poglavje Praktične infor-
macije, da se seznanite z opozorili
glede odklapljanja in priklapljanja
akumulatorja.










Filter trdnih delcev (dizelski
motorji)
Ta fi lter skupaj s katalizatorjem de-
javno prispeva k ohranjanju kakovo-
sti zraka tako, da prepreči izhajanje
nezgorelih strupenih delcev v ozra-
čje. S tem je preprečeno nastajanje
črnih izpušnih plinov.
Po dolgotrajnem delovanju vozila pri
nizki hitrosti ali v prostem teku lahko
pri pospeševanju izjemoma opazite
pojav izhajanja vodnih hlapov na iz-
puhu. Ta pojav nima nikakršnih po-
sledic na nadaljnje delovanje vozila
ali na okolje.
V primeru nevarnosti zamašitve se
na večfunkcijskem zaslonu prikaže
sporočilo, ki ga spremljata zvočni
signal in vklop opozorilne lučke za
servis.
Sporočilo in zvočni signal se po-
javita zaradi začetka nasičenosti
fi ltra trdnih delcev (dolgotrajna
mestna vožnja: zmanjšana hitrost,
prometni zastoji itd.).
Za obnovitev fi ltra je priporočlji-
vo vsaj pet minut voziti s hitrostjo
60 km/h ali več (do izbrisa opozo-
rilnega sporočila), takoj ko je mo-
goče in to dovoljujejo prometne
razmere.
Če je opozorilno sporočilo še ve-
dno prikazano, se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.





Ta nalepka predvsem pri siste-
mu Stop & Start označuje uporabo
12-voltnega svinčenega akumula-
torja s posebno tehnologijo in karak-
teristikami. Če ga želite zamenjati
ali odklopiti, se morate obrniti na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico. Neupoštevanje teh navodil lahko
povzroči predčasno obrabo akumu-
latorja.
Določene elemente v vozilu kontro-
lirajte in menjajte v skladu z navodili
v Knjižici vzdrževanja, če ni drugače
navedeno.
V nasprotnem primeru naj kontrolo
opravijo v CITROËNOVI servisni mre-
ži ali v usposobljeni servisni delavnici.





















Filter za zrak in filter za
potniški prostor
Glede menjave fi ltrov glej-
te Knjižico vzdrževanja.

Filtrska vložka menjaj-
te dvakrat pogosteje
, če
uporabljate vozilo v zelo
onesnaženem okolju ali pa pred-
vsem za mestno vožnjo (glejte po-
glavje Motorji).
Če je fi lter za potniški prostor za-
mašen, lahko vpliva na zmanjšanje
učinkovitosti klimatske naprave in
povzroči neprijetne vonjave.














Filter za olje

Filter za olje zamenjajte ob
vsaki menjavi olja.
Glede menjave fi ltra za olje
glejte navodila v Knjižici
vzdrževanja.

X
182
KONTROLE















Zavorne ploščice

Obraba zavornih ploščic je
odvisna od načina vožnje,
še posebno pri vozilih, ki
se uporabljajo predvsem
za mestno vožnjo in kratke
razdalje. Včasih je potrebno preve-
riti zavore tudi med dvema servisni-
ma pregledoma vozila.
Znižanje količine zavorne tekočine
lahko opozarja na uhajanje tekočine
v krogotoku ali na obrabo zavornih
ploščic.


Ročni menjalnik

Menjalnika ni potrebno vzdr-
ževati (brez menjave olja).






Šeststopenjski robotozirani
ročni menjalnik

Menjalnika ni potrebno
vzdrževati (brez menjave
olja).

Samodejni menjalnik

Menjalnika ni potrebno
vzdrževati (brez menjave
olja).

Obraba zavornih diskov

Za vse informacije glede
obrabe zavornih diskov se
obrnite na CITROËNOVO
servisno mrežo ali na
usposobljeno servisno de-
lavnico.






















Električna parkirna zavora

Ta sistem ne potrebuje nobene po-
sebne kontrole, vendar pa se v pri-
meru motenj v delovanju obrnite na
CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico,
kjer bodo preverili njegovo delova-
nje.
Za več informacij glejte poglavje
Vožnja - Električna parkirna zavora -
§ Motnje v delovanju. Glede presledkov med kontrolami
glejte Knjižico vzdrževanja.
Glede presledkov med kontrolami
glejte Knjižico vzdrževanja.
Glede presledkov med kontrolami
glejte Knjižico vzdrževanja.
