2013 CITROEN C4 PICASSO Lietošanas Instrukcija (in Latvian)

7
AUTOMAŠĪNAS īss APSKATS

Šī vērtne ļauj ērtāk piekļūt bagāžas noda-
lījumam arī tad, ja automašīna novietota
cieši pie sienas vai citas automašīnas.


Atveramais aizmugurējais logs

Atvēršana



)
Nospiediet slēdzi 2
. Stiprinājuma
zona 4
atrodas uz aizmugurējā stikla
tīrītāja ass.


Aizvēršana



)
Nolaidiet aizmugurējo logu.



90


)
Nospiediet slēdzi 1
.

Ja aizmugurējais logs jau ir atvērts, tad bagāžas
nodalījuma pārsegu vairs nevarēsiet atvērt.



)
Aizveriet bagāžas nodalījuma pār-
segu, to saņemot aiz divām satver-
šanai paredzētajām zonām 3
, kas
atrodas uz pārsega iekšējā apšuvuma.

)
Pārejot līdzsvara stāvokli, ļaujiet bagā-
žas nodalījuma pārsegam aizvērties
pašam (tā kustību nav nepieciešams
ne pavadīt, ne bremzēt).

Kravas masa : līdz 22 kg.

Modubox sastāv no ratiem un atdalā-
mas mīksta materiāla somas, kurus var
izmantot arī neatkarīgi vienu no otra.



112

ATVĒRT


Bagāžas nodalījuma pārsega
atvēršana


Bagāžas nodalījuma pārsega aizvēršana


Modubox (CITROËN C4
Picasso)

8
AUTOMAŠĪNAS īss APSKATS

CITROËN Grand C4 Picasso


Pārnēsājama
lampa

Aizmugurējā pneimatiskā
balstiekārta

Ļauj noregulēt bagāžas
nodalījuma sliekšņa augstumu Piekļūšana
rezerves
ritenim

Riepu īslaicīga remonta komplekts

Atkarībā no aprīkojuma, remonta komplekts atrodas bagāžas nodalījuma zonā vai lūkā zem otrās rindas
kreisās puses pasažiera kājām (lūkas atvēršana, pagriežot skrūvi par ceturtdaļu pagrieziena).
Šis remonta komplekts ir pilna aprīkojuma sistēma, kas paredzēta īslaicīgam riepas remontam ; tā sastāv
no kompresora un hermetizācijas produkta. Bagāžas pārsegs Divdaļīgs bagāžas
nodalījuma pārsegs

Pārnēsājama lampa




111


11 2



187



171



183


116 CITROËN C4 Picasso

BAGĀŽAS NODALĪJUMS

Skatīt arī sadaļu "Praktiska informācija - § Riteņa maiņa".



186

9
AUTOMAŠĪNAS īss APSKATS


Elektroniski vadāma manuālā
6 pārnesumu kārba

Tā jums nodrošina automašīnas vadīšanu,
kombinējot pilnīgi automātisku režīmu, ma-
nuālo režīmu un automātisko sekvenču re-
žīmu, kurš, pateicoties slēdžiem uz stūres,
apvieno abu pirmo režīmu priekšrocību.




149


Ātruma regulētājs/ierobežotājs
Tie jums ļauj pārvaldīt automašīnas
braukšanas ātrumu atkarībā no jūsu
ieprogrammētās vērtības.



162, 164

Elektriskā stāvbremze
Tā jums ļauj kontrolēt automašīnas
apstāšanos un kustības uzsākšanu
automātiskā vai manuālā režīmā, iz-
mantojot tās slēdzi.



139


Aromatizēts salona gaisa
atsvaidzinātājs
Pateicoties tā
uzstādīšanai ventilāci-
jas sistēmā, tas nodrošina jūsu izvē-
lētā aromāta izplatīšanos salonā.



65


Komforta apgaismojums
Šī maigā gaisma salonā palielina
redzamību tajā vāja apgaismojuma
apstākļos.



104


SALONS

10
AUTOMAŠĪNAS īss APSKATS
VA DĪTĀJA VIETA

11
AUTOMAŠĪNAS īss APSKATS


8.
Komandpogas :


- Dienā nobraukto kilometru
skaitītāja uzstādīšana uz nulles

- Apgaismojuma reostats

9.
Signāllampiņu parādīšana
(ar NaviDrive vai MyWay
daudzfunkciju ekrānu)

10.
Elektriskā stāvbremze

11 .
Mērinstrumentu panelis

12.
Avārijas signāls

13.
Komandpogu palete :


- Ārkārtas vai palīdzības
izsaukums

- Joslu šķērsošanas brīdinājuma
sistēma

14.
ESP atslēgšanas komandpoga

15.
Pretaizbraukšanas ierīces slēdzis

16.
Daudzfunkciju ekrāna
komandpogas (uz stūres)


17.
Skaņas signālierīce


1.
Komandpogas :


- Apgaismojums

- Pagriezienu gaismas

- Priekšējie un aizmugurējie miglas
lukturi

2.
Elektriski vadāmas manuālās
6 pārnesumu kārbas vai
automātiskās pārnesumu kārbas
pārnesumu paletes

3.

Ātruma regulēšanas un ierobežošanas
komandpogas (uz stūres)

4.
Brīdinājuma signāllampiņa

5.
Audio un telekomunikāciju sistēma
(uz stūres)

6.
Elektroniski vadāmas manuālās
6 pārnesumu kārbas vai automātiskās
pārnesumu kārbas pārslēgs

7.
Komandpogas :


- Priekšējais stikla tīrītājs

- Stiklu mazgātājs

- Aizmugurējais stikla tīrītājs

- Borta dators
VA DĪTĀJA VIETA


18.
Papildu funkciju komandpogas
(uz stūres)

19.
Drošinātāju kastes pieejas lūka

20.
Komandpogas :


- Degvielas lūka

- Priekšējā un aizmugurējā
novietošanas palīgierīce

- Stop & Start

- Iekšējās salona tilpuma
signalizācijas atslēgšana

- Lukturu noregulēšana

21.
Motora pārsega atvēršana

22.
Atpakaļskata spoguļu
komandpogas

12
AUTOMAŠĪNAS īss APSKATS

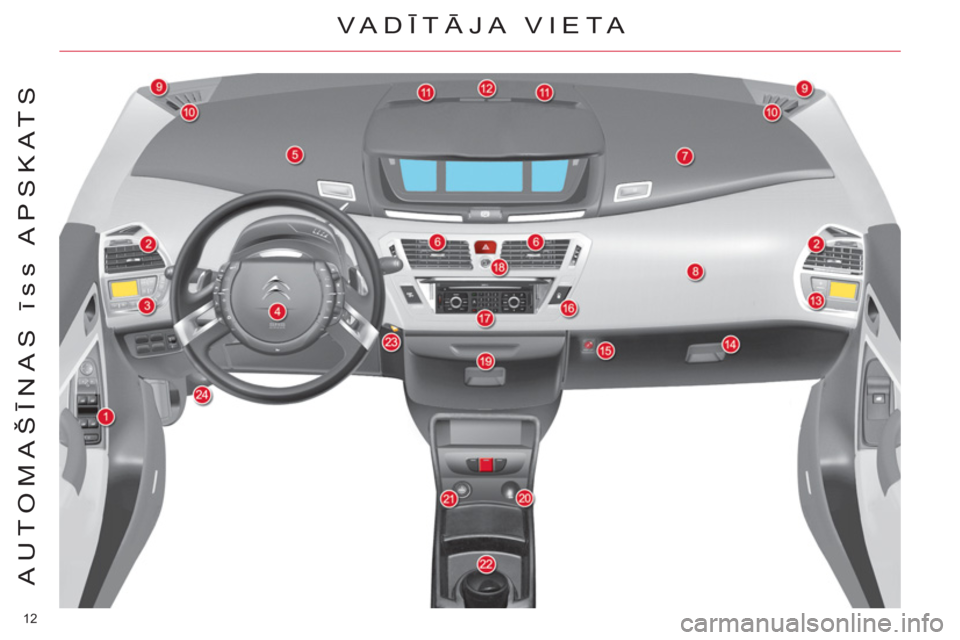

VA DĪTĀJA VIETA

13
AUTOMAŠĪNAS īss APSKATS
VA DĪTĀJA VIETA




1.
Komandpogas :


- Logu pacēlāji

- Bērnu drošība

2.
Sānu stiklu atkausēšana/svīšanas
novēršana
Sānu ventilators

3.
Va dītāja gaisa kondicionētāja
komandpogas

4.
Va dītāja priekšējais gaisa drošības
gaisa spilvens

5.
Augšējais kreisās puses sīkumu
nodalījums

6.
Centrālie ventilatori

7.
Augšējais labās puses sīkumu
nodalījums

8.
Pasažiera priekšējais gaisa
drošības spilvens

9.
Skaļruņi (Tweeter) (labais un kreisais)

10.
Mazā lodziņa atkausēšanas/
svīšanas novēršanas atvere

11 .
Vējstikla atkausēšanas/svīšanas
novēršanas atvere

12.
Saules apgaismojuma sensors

13.
Pasažiera gaisa kondicionētāja
komandpogas

14.
Apakšējais cimdu nodalījums :


- Aromatizētā salona gaisa
atsvaidzinātāja stiprinājumi

- Sīkumu nodalījums

15.
Slēdzis ar atslēgu :


- Pasažiera priekšējā drošības
spilvena aktivizēšana/
neitralizēšana

16.
Centrālās slēdzenes poga
17.
Audio un telekomunikāciju sistēma

18.
Aromatizētais salona gaisa
atsvaidzinātājs

19.
Atvēsināms nodalījums

20.
USB ligzda vai nosegs

21.
12V aksesuāru ligzda vai
piesmēķētājs

22.
Izņemams pelnu trauks

23.
Iekšējā apgaismojuma
komandpoga

24.
Komandslēdzis stūres regulēšanai

14
AUTOMAŠĪNAS īss APSKATS


Stūres noregulēšana

Stūri var noregulēt augstumā un dziļumā.
Atbloķējiet stūri, pavelkot komandslēdzi A

uz savu pusi.
Noregulējiet stūres pozīciju, tad to no-
bloķējiet, nospiežot komandslēdzi līdz
galam.



77
Tas automātiski nodrošina tā pakāpe-
nisku pārslēgšanos starp dienas un
nakts lietošanas režīmiem. Šī funkcija darbojas, kad ieslēgta aiz-
dedze.
Atrodoties vadītāja vietā, izvēlieties
atpakaļskata spoguli, pārvietojot ko-
mandslēdzi 1
pa labi vai pa kreisi, tad
noregulējiet atpakaļskata spoguli četros
virzienos, izmantojot komandslēdzi 2
.
Atpakaļskata spogu
ļu apsildes funkcija
ir saistīta ar aizmugurējā loga apsildi.



105



76

Drošības nolūkos šīs darbības nav
veicamas, automašīnai braucot.
Šis aprīkojums 1
ļauj viegli sekot auto-
mašīnas aizmugurējiem pasažieriem.
Lai izvairītos no apžilbināšanas, to var
nolaist.

Atpakaļskata spoguļu pielocīšana

Automašīnai stāvot, atpakaļskata spogu-
ļus var pielocīt manuāli vai elektroniski.

LABI IEKĀRTOTIES


Elektrohromatisks iekšējais
atpakaļskata spogulis
Ārējo atpakaļskata spoguļu
noregulēšana




77



Spogulis bērnu uzraudzīšanai
