2013 CITROEN C4 PICASSO Lietošanas Instrukcija (in Latvian)

XI
183
PRAKTISKĀ INFORMĀCIJA
RIEPU ĪSLAICĪGA REMONTA
KOMPLEKTS
Komplekta lietošana

Komplekts atrodas bagāžas noda-
lījumā zem grīdas vai nodalījumā
zem otrās rindas kreisās puses pa-
sažieru kājām (atvēršana, pagriežot
skrūvi par ceturtdaļu pagrieziena).

)
Atzīmējiet uz uzlīmes klāt pie-
vienoto ātruma ierobežojumu,
tad to uzlīmējiet uz automašīnas
stūres, lai sev atgādinātu, ka
viens no riteņiem ir paredzēts īs-
laicīgai lietošanai.

)
Izslēdziet aizdedzi.

)
Nostipriniet fl akonu 1
uz kom-
presora 2
.

)
Pārbaudiet, lai slēdzis A
atrastos
pozīcijā "0"
.

)
Pievienojiet fl akona caurulīti 1

pie remontējamās riepas ventiļa.

)
Pirms fl akona pievienošanas pilnī-
bā attiniet kompresora caurulīti 2
.

)
Pievienojiet kompresora elektrisko
kontaktdakšu automašīnas 12 V
kontaktligzdā.

)
Iedarbiniet automašīnu un darbi-
niet motoru. Sistēma sastāv no kompresora un lī-
mēšanas produkta fl akona, un jums
uz īsu lietošanas laiku
ļauj sare-
montēt riepu, lai jūs varētu aizbraukt
līdz tuvākajai remontdarbnīcai.
Tas paredzēts, lai aizlīmētu cau-
rumus, kuru diametrs nepārsniedz
4 mm, un kuri atrodas uz riepas
braucamās daļas un tās salaidu-
ma vietā. Izvairieties izņemt riep
ā
iedūrušos svešķermeņus.

XI
184
PRAKTISKĀ INFORMĀCIJA


)
Noņemiet kompresoru un, lai nesa-
smērētu savu automašīnu ar šķid-
ruma paliekām, fl akonu ievietojiet
plastmasas maisiņā, kas ietilpst rie-
pu remonta komplektā.

)
Nekavējoties uzsāciet braukšanu,
nobrauciet apmēram trīs kilometrus
nelielā ātrumā (starp 20 un 60 km/h),
lai bojājums varētu aizlīmēties.

)
Apstādiniet automašīnu un pār-
baudiet remontēto vietu un spie-
dienu riepā.

)
Pievienojiet kompresora cauru-
līti uzreiz pie remontētās riepas
ventiļa.
)
Iedarbiniet kompresoru, ieslē-
dzot slēdzi A
pozīcijā "1"
, līdz
spiediens riepās sasniedz 2,0 bārus. Ja trīs minūšu laikā jums neizdodas
šādu līmeni sasniegt, tas nozīmē,
ka riepa vairs nav saremontējama ; lai
automašīnu evakuētu, sazinieties
ar CITROËN pārstāvniecību vai
kvalifi cētu remontdarbnīcu.

XI
185
PRAKTISKĀ INFORMĀCIJA


)
Vēlreiz ieslēdziet kompresora
elektrisko kontaktdakšu automa-
šīnas 12 V kontaktligzdā.

)
Vēlreiz iedarbiniet automašīnu
un darbiniet tās motoru.

)
Noregulējiet spiedienu riepā ar
kompresora palīdzību (lai pie-
sūknētu : slēdzis A
pozīcijā "1"
;
lai izlaistu gaisu : slēdzis A
po-
zīcijā "0"
un nospiežot pogu B
),
ievērojot spiediena parametrus,
kas norādīti uz automašīnā ielī-
mētās uzlīmes (atrodas vadītāja
pusē uz sliekšņa apmales), tad
pārbaudiet, vai bojātā vieta ir labi
aizl
īmējusies (ja nav spiediena
zudums pēc vairākiem nobrauk-
tiem kilometriem).

)
Noņemiet kompresoru un novie-
tojiet vietā riepu remonta kom-
plektu.

)
Brauciet ar ierobežotu ātrumu
(80 km/h).

)
Lai tehniķis saremontētu vai no-
mainītu bojāto riepu, tiklīdz vien
iespējams, griezieties CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā. Uzmanību, hermetizācijas
fl akona šķidrums satur eti-
lēna glikolu, kas ir kaitīgs
norīšanas gadījumā un ir kodīgs
acīm. Uzglabājiet to bērniem ne-
pieejamā vietā.
Š
ī produkta derīguma termiņš no-
rādīts uz fl akona.
Šis fl akons ir vienreizējās lietoša-
nas ; arī iesākts, tas jānomaina.
Pēc izlietošanas neizmetiet fl ako-
nu ārā, bet nododiet to CITROËN
pārstāvniecībā vai citā iestādē, kas
specializējas to savākšanā.
Neaizmirstiet iegādāties jaunu
fl akonu, kas pieejams CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā.


Riepu gaisa spiediena detektors

Ja jūsu automašīna ir aprīkota ar
riepu gaisa spiediena detektoru,
pēc riepas remonta tā signāllampiņa
visu laiku degs līdz brīdim, kad
sistēmas darbība tiks atjaunota
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā.

XI
186
PRAKTISKĀ INFORMĀCIJA
RITEŅA NOMAIŅA


Piekļūšana instrumentu komplektam

Atkarībā no aprīkojuma instrumen-
ti atrodas vai nu atverē zem otrās
rindas sēdekļu pasažieru kāju no-
dalījuma (nodalījuma atvēršana, ar
skrūvgriezi skrūvi pagriežot par ce-
turtdaļu pagrieziena) vai kastē zem
trešās rindas kreisās puses sēdekļa.


1.
Alumīnija riteņa centrālās deko-
ratīvās uzlikas demontāžas at-
slēga
*
vai


2.
Hromēto disku dekoratīvo uzliku
alumīnija riteņu skrūvju demontā-
žas instruments *

3.
Centrēšanas vadīkla *

4.

Riteņa skrūvju demontāžas atslēga.


5.
Domkrats ar integrētu atslēgu.

6.
Drošības skrūvju patrona (atro-
das cimdu nodalījumā) ** Ieslēdziet avārijas gaismas,
lieciet izkāpt pasažieriem
un nostāties no satiksmes
plūsmas drošā vietā (piemēram,
aiz drošības apmalēm).
Ja automašīna ir pacelta ar dom-
kratu, nekādā gadījumā nelieniet
zem tās ; izmantojiet estakādi.
Domkrats un citi instrumenti ir
specifi ski tieši jūsu automašīnai.
Neizmantojiet tos citām vajadzībām.
Braucot ar rezerves riteni, nekādā
gadījumā nepārsniedziet braukša-
nas ātrumu 80 km/h.
Tiklīdz iespē
jams, uzlieciet atpakaļ
saremontēto oriģinālo riteni.
7.
Īsais pagarinātājs C4 Picasso
modelim

8.

Garais pagarinātājs Grand C4 Picasso modelim (atrodas trešās rindas labās
puses sēdekļa nodalījumā)


9.
Divi ķīļi, kas paredzēti automašīnas
riteņa maiņai vai dažādu citu manipu-
lāciju laikā (elektriskās stāvbremzes
ārkārtas atslēgšana).


10.
Ārkārtas atslēgšanas instruments
(Elektriskā stāvbremze)

11 .
Vilkšanai paredzēts noņemams
gredzens.

*
Vienīgi ar alumīnija riteņiem.

**
Vienīgi ar drošības skrūvēm.

XI
187
PRAKTISKĀ INFORMĀCIJA


Grand C4 Picasso


C4 Picasso



Piekļūšana rezerves ritenim


Riteņa izņemšana
(Grand C4 Picasso)


)
Paceliet bagāžas nodalījuma
grīdu, lai labajā pusē izņemtu ie-
darbinātāju.

)
Paņemiet pagarinātāju 8, kas ie-
stiprināta trešās rindas labās pu-
ses sēdekļa nodalījuma galā.

)
Atveriet vada iedarbinātāja atveri.

)
Pieslēdziet pagarinātāju atverē,
tad pievienojiet ar riteņa skrūvju
demontāžas atslēgas galviņu 4
.

)
Pagrieziet slēdzi pulksteņa rā-
dītā
ja virzienā
līdz atdurei ; re-
zerves ritenis ir nostiprināts pie
grīdas.

)

Pavelciet riteni uz savu pusi un to
atbrīvojiet no nostiprināšanas sai-
tes, izverot to cauri riteņa centram
.
Ar bojātu riteni zem automa-
šīnas grīdas tās saskare ar
zemi palielinās, tāpēc, pie-
mēram, uzmanieties, braucot atpa-
kaļgaitā vai pie ietvju apmalēm.
Izņemot rezerves riteni un ievieto-
jot bojāto riteni, automašīnai jāat-
rodas uz visiem četriem riteņiem.

Riteņa novietošana atpakaļ


)
Ritenis ir obligāti ievietojams ar
vārstu uz augšu.

)
Izveriet nostiprināšanas saiti cauri
riteņa centram (dažiem alumīnija
riteņiem pirms tam noņemamas
dekoratīvās uzlikas).

)
Lai nostiprināšanas saiti no-
stieptu, pagrieziet slēdzi pretēji
pulksteņa rādītā
ja virzienam
.
Ja jūtat, ka slēdzis griežas tukš-
gaitā, izņemiet riteni.
Pārbaudiet, lai ritenis uz auto-
mašīnas grīdas būtu pareizi no-
vietots un lai tas nesaskartos ar
apkārtējiem elementiem (piemē-
ram, izpūtēju).

)
Novietojiet instrumentus atpakaļ
vietā.
Riteņa noņemšana (C4 Picasso)


)
Paceliet bagāžas nodalījuma
grīdu, lai kreisajā pusē izņemtu
iedarbinātāju.

)
Paņemiet pagarinātāju 7
, kas at-
rodas instrumentu kastē.

)
Atveriet vada iedarbinātāja atveri.

)
Pieslēdziet pagarinātāju atver
ē,
tad pievienojiet ar riteņa skrūvju
demontāžas atslēgas galviņu 4
.

)
Pagrieziet slēdzi pulksteņa rā-
dītāja virzienā
līdz atdurei ; re-
zerves ritenis ir nostiprināts pie
grīdas.

)
Pavelciet riteni uz savu pusi un
to atbrīvojiet no nostiprināšanas
saites, izverot to cauri riteņa
centram.

XI
188
PRAKTISKĀ INFORMĀCIJA

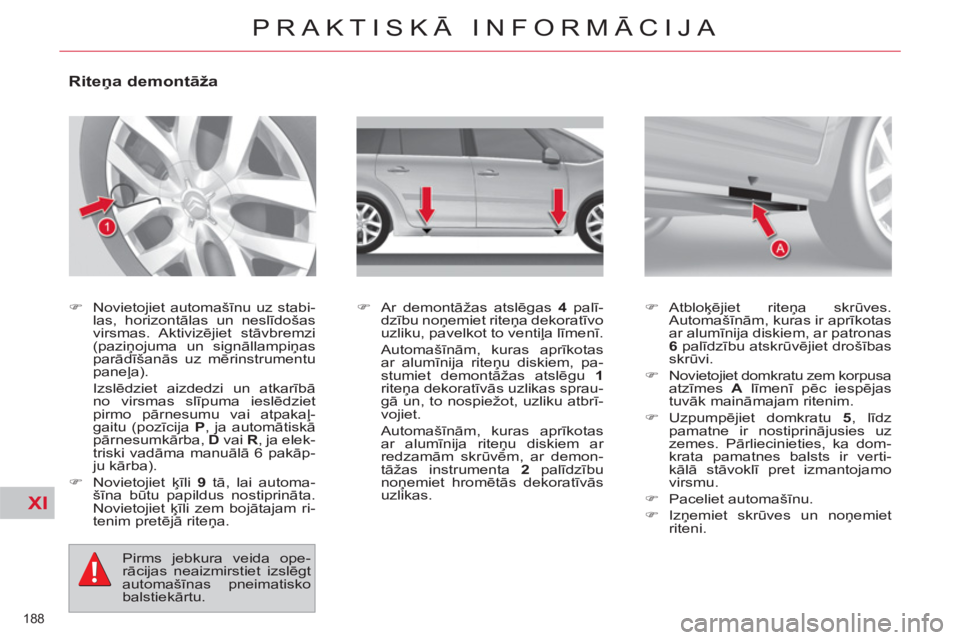

Riteņa demontāža



)
Novietojiet automašīnu uz stabi-
las, horizontālas un neslīdošas
virsmas. Aktivizējiet stāvbremzi
(paziņojuma un signāllampiņas
parādīšanās uz mērinstrumentu
paneļa).
Izslēdziet aizdedzi un atkarībā
no virsmas slīpuma ieslēdziet
pirmo pārnesumu vai atpakaļ-
gaitu (pozīcija P
, ja automātiskā
pārnesumkārba, D
vai R
, ja elek-
triski vadāma manuālā 6 pakāp-
ju kārba).

)
Novietojiet ķīli 9
tā, lai automa-
šīna būtu papildus nostiprināta.
Novietojiet ķīli zem bojā
tajam ri-
tenim pretējā riteņa.
)
Ar demontāžas atslēgas 4
palī-
dzību noņemiet riteņa dekoratīvo
uzliku, pavelkot to ventiļa līmenī.
Automašīnām, kuras aprīkotas
ar alumīnija riteņu diskiem, pa-
stumiet demontāžas atslēgu 1

riteņa dekoratīvās uzlikas sprau-
gā un, to nospiežot, uzliku atbrī-
vojiet.
Automašīnām, kuras aprīkotas
ar alumīnija riteņu diskiem ar
redzamām skrūvēm, ar demon-
tāžas instrumenta 2
palīdzību
noņemiet hromēt
ās dekoratīvās
uzlikas.
)
Atbloķējiet riteņa skrūves.
Automašīnām, kuras ir aprīkotas
ar alumīnija diskiem, ar patronas
6
palīdzību atskrūvējiet drošības
skrūvi.

)
Novietojiet domkratu zem korpusa
atzīmes A
līmenī pēc iespējas
tuvāk maināmajam ritenim.

)
Uzpumpējiet domkratu 5
, līdz
pamatne ir nostiprinājusies uz
zemes. Pārliecinieties, ka dom-
krata pamatnes balsts ir verti-
kālā stāvoklī pret izmantojamo
virsmu.

)
Paceliet automašīnu.

)
Izņemiet skrūves un noņ
emiet
riteni.

Pirms jebkura veida ope-
rācijas neaizmirstiet izslēgt
automašīnas pneimatisko
balstiekārtu.

XI
189
PRAKTISKĀ INFORMĀCIJA


Īslaicīgas lietošanas ritenis
Ja automašīna ir aprīkota ar īslaicī-
gas lietošanas rezerves riteni, tā uz-
stādīšanas laikā ir normāli, ka riteņa
skrūvju blīves nepiespiežas riteņa
diskam.
Rezerves ritenis turas uz riteņa skrū-
ves koniskā izliekuma.
Oriģinālā riteņa uzlikšanas laikā pār-
liecinieties, lai riteņa skrūvju izliekumi
un skrūves būtu tīras.


Riteņa uzlikšana



)
Uzlieciet riteni vietā, to izdarīt
palīdzēs centrēšanas virzotne 3
.

)
Ieskrūvējiet trīs skrūves ar roku
un izņemiet centrēšanas virzot-
ni 3
. Ievietojiet ceturto skrūvi.

)
Ar demontāžas atslēgas 4
. pa-
līdzību veiciet riteņa skrūvju sā-
kotnējo pievilkšanu.

)

Salokiet domkratu 5.
un izņemiet to.

)
Ar riteņa skrūvju demontāžas
atslēgas palīdzību 4
pievelciet
riteņa skrūves līdz galam.

)
Pārbaudiet spiedienu riepā.

Riepu spiediena detektors
Šim ritenim ir spiediena sensors. Tā
remontu veiciet CITROËN pārstāv-
niecībā vai kvalifi cētā remontdarb-
nīcā. Rezerves ritenim nav šāda
sensora.



Drošības skrūve (alumīnija
riteņa disks)

Katrs ritenis var būt aprīkots ar dro-
šības skrūvi (atkarībā no tirdzniecī-
bas valsts).
Lai to atskrūvētu :


)
ar instrumenta 2
palīdzību noņe-
miet hromēto dekoratīvo aizsar-
guzliku, kas to nosedz,

)
izmantojiet drošības skrūves
patronu 6
un riteņu skrūvju de-
montāžas atslēgu 4
.



Rezerves riteņa izmēri

Ja rezerves riteņa izmēri atšķiras no
tiem, ar kuriem aprīkota jūsu auto-
mašīna (identifi kācija uz etiķetes),
tas izmantojams vienīgi īslaicīgi un
braucot piesardzīgi, nepārsniedzot
ātrumu 80 km/h, un, tiklīdz iespē-
jams, tas ir jāmaina.


Spiediens riepās

Tas ir norādīts uz etiķetes, kas uz-
līmēta uz kreiso durvju iekšējās
apmales (skatīt sadaļu "Tehniskie
parametri - § Identifi kācijas elementi").
Katra tipa ritenim skrūves ir
atšķirīgas.
Riteņu maiņas gadījumā CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā pārliecinieties par
skrūvju atbilstību jaunajiem riteņiem.
Piezīme : rūpīgi pierakstiet uz dro-
šības skrūves patronas galviņas
iegravēto koda numuru. Ar tā pa-
līdzību savā p
ārstāvniecībā varē-
siet iegūt drošības skrūves patronu
dublikātus.

XI
190
PRAKTISKĀ INFORMĀCIJA
SPULDZĪTES NOMAIŅA

Lukturi ir aprīkoti ar polikar-
bonāta stiklojumu, kas pār-
klāts ar aizsarglaku :


)
netīriet to ne ar asām vai
abrazīvām drāniņām, ne šķī-
dinātāju vai kodīgu vielu,


)
izmantojiet sūkli un ziepjūdeni,

)
mazgājot netīrumus un izman-
tojot augstspiediena mazgāša-
nas strūklu, nevērsiet to ilgstoši
uz galvenajiem lukturiem,
gaismām un to apmalēm, lai
nesabojātu to lakojumu un her-
mētiskās apmales.



)
Nepieskarieties spuldzītēm ar
pirkstiem, bet to satveršanai iz-
mantojiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms
tam jābūt izslēgtiem vismaz dažas
minūtes (iesp
ējams smagi apde-
dzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravio-
leto staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar
tādu jaunu lampu, kurai ir tāds pats
atsauces numurs un parametri.


Priekšējās gaismas



1.
Tu vās gaismas

(

H7-55 W

)


2.
Tālās gaismas

(

H1-55 W

)


3.
Stāvgaismas (H6W-6 W)


Dienas gaismas/stāvgaismas
(diodes)


4.
Pagrieziena rādītāji
(H21-21 W)



















Modelis ar halogēnajām spuldzēm


























Modelis ar ksenona spuldzēm un
virzienrādītājiem lukturiem


1.
Duālie ksenona lukturi (tuvās/
tālās gaismas)


2.
Papildus tālās gaismas
(H7-55 W)


3.
Stāvgaismas (H6W-6 W)

Dienas gaismas/stāvgaismas
(diodes)


4.
Pagrieziena rādītāji
(H21-21 W)
