TEHNISKIE PARAMETRI

MODEĻI :


MOTORI UN PĀRNESUMU KĀRBAS



Tipi varianti versijas :
UA... UE... UD...


9HZ-C


9HZ-C/
CU1



9HZ-H/P


9HZ-H/
PCU1



9HR-8


9HR-8/
CU1



9HR-8/P


9HR-8/
PCU1



9HR-8/PS



RHJ-H/P


RHJ-H/
PCU1



RHR-J



DĪZEĻA MOTORI


HDi 110



HDi 110



HDi 138


Cilindri (cm
3
)
1 560
1 560
1 997
Virzuļa diametrs x gājiens (mm)
75 x 88,3
75 x 88,3
85 x 88
Maksimālā jauda : EKK(kW)
80
82
100

Maksimālās jaudas režīms (apgr./min)

4 000
3 600
4 000

Maksimālais griezes moments : EKK (Nm)

240
270
270
320

Maksimālā griezes momenta režīms (apgr./min)

1 750
1 750
2 000
Degviela
Dīzelis
Dīzelis
Dīzelis
Katalizators
Ir
Ir
Ir
Daļiņu fi ltrs (FAP)
Ir
Ir
Ir

PĀRNESUMU KĀRBAS



Manuālā
(5 pārnesumi)
Elektroniskā
manuālā
(6 pārnesumi)
Manuālā
(6 pārnesumi)
Elektroniskā
manuālā
(6 pārnesumi)
Elektroniskā
manuālā
(6 pārnesumi)
Elektroniskā
manuālā
(6 pārnesumi)
Automātiskā
(6 pārnesumi)


EĻĻAS KAPACITĀTE (litros)

Motors (ar patronas maiņu)
3,75
3,75
-



-
5,25
5,25

...S :
modelis aprīkots ar Stop & Start.

UA... :
CITROËN Grand C4 Picasso (7 vietas).

UE... :
CITROËN Grand C4 Picasso (5 vietas).
UD... :
CITROËN C4 Picasso (5 vietas).

...CU1 :
N1 versijas.

XII
216
TEHNISKIE PARAMETRI

MODEĻI :


MOTORI UN PĀRNESUMU KĀRBAS



Tipi, varianti versijas :
UA... UE... UD...


RHE-8


RHE-8/CU1



RHE-8/P



RHH-A



DĪZEĻA MOTORI


HDi 150



HDi 163


Cilindri (cm
3
)
1 997
1 997
Virzuļa diametrs x gājiens (mm)
85 x 88
85 x 88

Maksimālā jauda : EKK standarts (kW)

110
120

Maksimālās jaudas režīms (apgr./min)

3 750
3 750

Maksimālais griezes moments : EKK standarts (Nm)

340
340

Maksimālā griezes momenta režīms (apgr./min)

2 000
2 000
Degviela
Dīzelis
Dīzelis
Katalizators
Ir
Ir
Kvēpu fi ltrs (FAP)
Ir
Ir

PĀRNESUMU KĀRBAS

Manuālā

(6 pārnesumi)
Manuālā elektroniskā
(6 pārnesumi)
Automātiskā

(6 pārnesumi)

EĻĻAS KAPACITĀTE (litros)

Motors (ar patronas maiņu)
5,25
-
5,25

UA... :
CITROËN Grand C4 Picasso (7 vietas).

UE... :
CITROËN Grand C4 Picasso (5 vietas).
UD... :
CITROËN C4 Picasso (5 vietas).

...CU1 :
N1 versijas.

XII
217
TEHNISKIE PARAMETRI

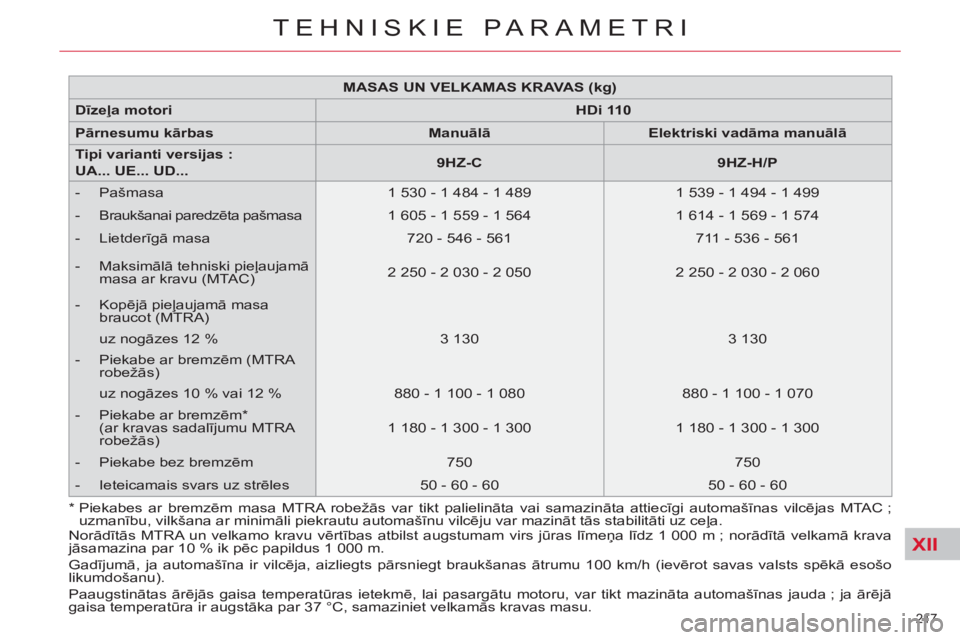

MASAS UN VELKAMAS KRAVAS (kg)



Dīzeļa motori


HDi 110



Pārnesumu kārbas


Manuālā



Elektriski vadāma manuālā



Tipi varianti versijas :
UA... UE... UD...


9HZ-C



9HZ-H/P




- Pašmasa
1 530 - 1 484 - 1 489
1 539 - 1 494 - 1 499


- Braukšanai paredzēta pašmasa
1 605 - 1 559 - 1 564
1 614 - 1 569 - 1 574


- Lietderīgā masa
720 - 546 - 561
711 - 536 - 561


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC)
2 250 - 2 030 - 2 050
2 250 - 2 030 - 2 060


- Kopējā pieļaujamā masa
braucot (MTRA)

uz nogāzes 12 %
3 130
3 130


- Piekabe ar bremzēm (MTRA
robežās)
uz nogāzes 10 % vai 12 %
880 - 1 100 - 1 080
880 - 1 100 - 1 070


- Piekabe ar bremzēm *
(ar kravas sadalījumu MTRA
robežās)
1 180 - 1 300 - 1 300
1 180 - 1 300 - 1 300


- Piekabe bez bremzēm
750
750


- Ieteicamais svars uz strēles
50 - 60 - 60
50 - 60 - 60
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras līmeņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pē
c papildus 1 000 m.
Gadījumā, ja automašīna ir vilcēja, aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērot savas valsts spēkā esošo
likumdošanu).
Paaugstinātas ārējās gaisa temperatūras ietekmē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.
*
Piekabes ar bremzēm masa MTRA robežās var tikt palielināta vai samazināta attiecīgi automašīnas vilcējas MTAC ;
uzmanību, vilkšana ar minimāli piekrautu automašīnu vilcēju var mazināt tās stabilitāti uz ceļa.

XII
218
TEHNISKIE PARAMETRI
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras līmeņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pēc papildus 1 000 m.
Gadījumā, ja automašīna ir vilcēja, aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērot savas valsts spēkā esošo
likumdošanu).
Paaugstinātas ārējās gaisa temperatūras ietekmē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.

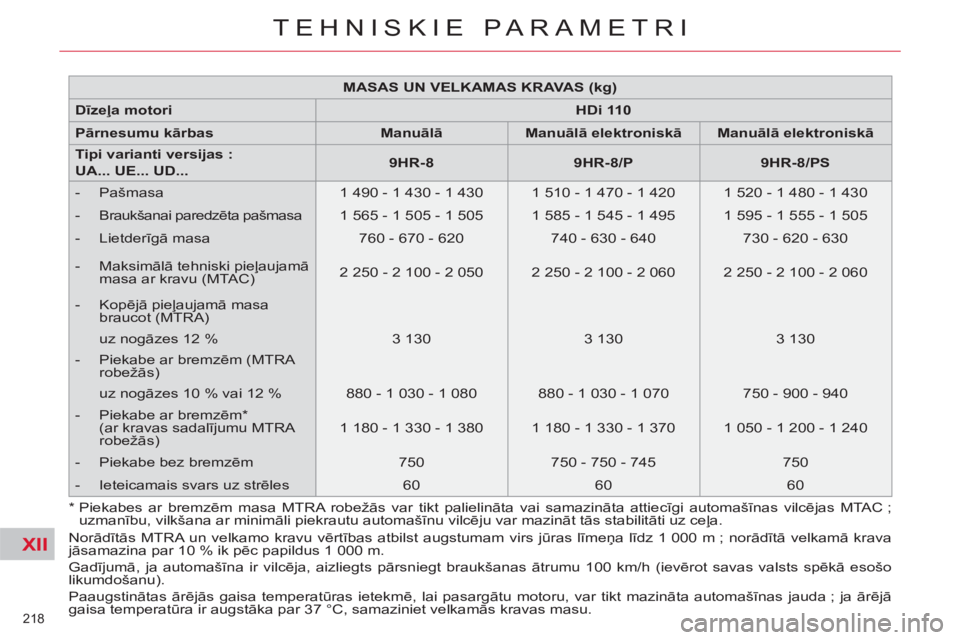

MASAS UN VELKAMAS KRAVAS (kg)



Dīzeļa motori


HDi 110



Pārnesumu kārbas


Manuālā



Manuālā elektroniskā



Manuālā elektroniskā



Tipi varianti versijas :
UA... UE... UD...


9HR-8



9HR-8/P



9HR-8/PS




- Pašmasa
1 490 - 1 430 - 1 430
1 510 - 1 470 - 1 420
1 520 - 1 480 - 1 430


- Braukšanai paredzēta pašmasa
1 565 - 1 505 - 1 505
1 585 - 1 545 - 1 495
1 595 - 1 555 - 1 505


- Lietderīgā masa
760 - 670 - 620
740 - 630 - 640
730 - 620 - 630


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC)
2 250 - 2 100 - 2 050
2 250 - 2 100 - 2 060
2 250 - 2 100 - 2 060


- Kopējā pieļ
aujamā masa
braucot (MTRA)
uz nogāzes 12 %
3 130
3 130
3 130


- Piekabe ar bremzēm (MTRA
robežās)
uz nogāzes 10 % vai 12 %
880 - 1 030 - 1 080
880 - 1 030 - 1 070
750 - 900 - 940


- Piekabe ar bremzēm *
(ar kravas sadalījumu MTRA
robežās)
1 180 - 1 330 - 1 380
1 180 - 1 330 - 1 370
1 050 - 1 200 - 1 240


- Piekabe bez bremzēm
750
750 - 750 - 745
750


- Ieteicamais svars uz strēles
60
60
60

* Piekabes ar bremzēm masa MTRA robežās var tikt palielināta vai samazināta attiecīgi automašīnas vilcējas MTAC ;
uzman
ību, vilkšana ar minimāli piekrautu automašīnu vilcēju var mazināt tās stabilitāti uz ceļa.

XII
219
TEHNISKIE PARAMETRI
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras līmeņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pēc papildus 1 000 m.
Gadījumā, ja automašīna ir vilcēja, aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērot savas valsts spēkā esošo
likumdošanu).
Paaugstinātas ārējās gaisa temperatūras ietekmē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.

MASAS UN VELKAMAS KRAVAS



(kg)



Dīzeļa motori


HDi 138



Pārnesumu kārbas


Elektriski

vadāma

manuālā



Automātiskā



Tipi varianti versijas :
UA... UE... UD...


RHJ-H/P



RHR-J




- Pašmasa
1 620 - 1 582 - 1 581
1 650 - 1 611 - 1 640


- Braukšanai paredzēta pašmasa
1 695 - 1 657 - 1 656
1 725 - 1 686 - 1 715


- Lietderīgā masa
700 - 558 - 559
700 - 559 - 510


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC)
2 320 - 2 140 - 2 140
2 350 - 2 170 - 2 150


- Kopējā pieļaujamā masa
braucot (MTRA)
uz nogāzes 12 %
3 620 - 3 590- 3 540

3 550 - 3 520- 3 550


- Piekabe ar bremzēm (MTRA
robežās)
uz nogāzes 10 % vai 12 %
1 300 - 1 450 - 1 400
1 200 - 1 350 - 1 400


- Piekabe ar bremzēm *
(ar kravas sadalījumu MTRA
robežās)
1 500
1 500


- Piekabe bez bremzēm
750
750


- Ieteicamais svars uz strēles
70 - 60 - 60
60
*

Piekabes ar bremzēm masa MTRA robežās var tikt palielināta vai samazināta attiecīgi automašīnas vilcējas MTAC ;
uzmanību, vilkšana ar minimāli piekrautu automašīnu vilcēju var mazināt tās stabilitāti uz ceļa.

XII
220
TEHNISKIE PARAMETRI

* Piekabes ar bremzēm masa MTRA robežās var tikt palielināta vai samazināta attiecīgi automašīnas vilcējas MTAC ;
uzmanību, vilkšana ar minimāli piekrautu automašīnu vilcēju var mazināt tās stabilitāti uz ceļa.
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras līmeņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pēc papildus 1 000 m.
Gadījumā, ja automašīna ir vilcēja, aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērot savas valsts spēkā esošo
likumdošanu).
Paaugstinātas ārējās gaisa temperatūras ietekm
ē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.

MASAS UN VELKAMAS KRAVAS (kg)



Dīzeļa motori


HDi 150



HDi 163



Pārnesumu kārbas


Manuālā



Manuālā elektroniskā



Automātiskā



Tipi varianti versijas :
UA... UE... UD...


RHE-8



RHE-8/P



RHH-A




- Pašmasa
1 613 - 1 580 - 1 610
-
1 637 - 1 601 - 1 614


- Braukšanai paredzēta pašmasa
1 688 - 1 655 - 1 685
-
1 712 - 1 676 - 1 689


- Lietderīgā masa

695 - 685 - 520
-
688 - 689 - 536


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC)
2 308 - 2 265 - 2 130
-
2 325 - 2 290 - 2 150


- Kopējā pieļaujamā masa
braucot (MTRA)
uz nogāzes 12 %
3 508 - 3 515 - 3 530
-
3 525 - 3 490 - 3 550


- Piekabe ar bremzēm (MTRA
robežās)
uz nogāzes 10 % vai 12 %
1 200 - 1 250 - 1 400
-
1 200 - 1 200 - 1 400


- Piekabe ar bremzēm *
(ar kravas sadalījumu MTRA
robežās)
1 400 - 1 500 - 1 600
-
1 500


- Piekabe bez bremzēm
750
-
750


- Ieteicamais svars uz strēles
70
-
60

XII
221
TEHNISKIE PARAMETRI

*
Pārsniedzot tehniski pieļaujamās masu uz aizmugurējas ass, ja automašīna ir vilcēja, saskaņā ar Eiropas direktīvas
2.7. punktu braukšanas ātrums jāsamazina līdz 80 km/h.

**

Pārsniedzot tehniski pieļaujamās masu, ja automašīna ir vilcēja, saskaņā ar Eiropas direktīvas 2.7. punktu braukšanas
ātrums jāsamazina līdz 80 km/h.

***
Maksimālā vērtība piekabei ar bremzēm MTRA robežās ; uzmanību, vilkšana ar minimāli piekrautu automašīnu vilcēju
var mazināt tās stabilitāti uz ceļa.
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras lī
meņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pēc papildus 1 000 m.
Paaugstinātas ārējās gaisa temperatūras ietekmē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.


N1 VERSIJU MASAS UN VELKAMAS KRAVAS (kg)



Benzīna motori


VTi 120



THP 155



Pārnesumu kārbas


Manuālā



Elektroniskā manuālā



Tipi varianti versijas :
UA... UD...


U

A5FS-0/CU1
UD5FS-0/CU1





UA5FV-8/PCU1



UD5FV-8/PCU1




- Pašmasa

1 560 - 1 591
1 600 - 1 590


- Braukšanai paredzēta pašmasa
1 635 - 1 666
1 675 - 1 665


- Lietderīgā masa
630 - 624
620 - 620


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC) *

2 190 - 2 215
2 220 - 2 210


- Kopējā pieļaujamā masa
braucot (MTRA)
uz nogāzes 12 % **
3 290 - 3 415
3 420 - 3 410


- Piekabe ar bremzēm (MTRA
robežās)
uz nogāzes 10 % vai 12 % ***
1 100 - 1 200
1 200 - 1 200


- Piekabe ar bremzēm (ar kravas
sadalījumu MTRA robežā
s)
-
-


- Piekabe bez bremzēm
750 - 750
750 - 750


- Ieteicamais svars uz strēles
70 - 60
70 - 60

XII
222
TEHNISKIE PARAMETRI
Norādītās MTRA un velkamo kravu vērtības atbilst augstumam virs jūras līmeņa līdz 1 000 m ; norādītā velkamā krava
jāsamazina par 10 % ik pēc papildus 1 000 m.
Paaugstinātas ārējās gaisa temperatūras ietekmē, lai pasargātu motoru, var tikt mazināta automašīnas jauda ; ja ārējā
gaisa temperatūra ir augstāka par 37 °C, samaziniet velkamās kravas masu.
* Pārsniedzot tehniski pieļaujamās masu uz aizmugurējas ass, ja automašīna ir vilcēja, saskaņā ar Eiropas direktīvas
2.7. punktu braukšanas ātrums jāsamazina līdz 80 km/h.
**
Pārsniedzot tehniski pieļaujam
ās masu, ja automašīna ir vilcēja, saskaņā ar Eiropas direktīvas 2.7. punktu braukšanas
ātrums jāsamazina līdz 80 km/h.
***
Maksimālā vērtība piekabei ar bremzēm MTRA robežās ; uzmanību, vilkšana ar minimāli piekrautu automašīnu vilcēju
var mazināt tās stabilitāti uz ceļa.

N1 VERSIJU MASAS UN VELKAMAS KRAVAS (kg)



Dīzeļa motori


HDi 110



HDi 110



HDi 138



HDi 150



Pārnesumu kārbas


Manuālā





Elektriski
vadāma manuālā




Manuālā



Manuālā
elektroniskā



Manuālā
elektroniskā



Manuālā



Tipi varianti versijas :
UA... UD...




UA9HZ-C/CU1
UD9HZ-C/CU1


UA9HZ-H/PCU1
UD9HZ-H/PCU1



UA9HR-8/CU1
UD9HR-8/CU1


UA9HR-8/PCU1
UD9HR-8/PCU1



UARHJ-H/PCU1
UDRHJ-H/PCU1



UARHE-8/CU1
UDRHE-8/CU1




- Pašmasa
1 571 - 1 635
1 600 - 1 646
1 630 - 1 630
-
1 665 - 1 691
1 685 - 1 680


- Braukšanai paredzēta pašmasa
1 646 - 1 710
1 675 - 1 721
1 705 - 1705
-
1 740 - 1 766
1 760 - 1 755


- Lietderīgā masa
634 - 620
620 - 624
620 - 620
-
620 - 624
620 - 620


- Maksimālā tehniski pieļaujamā
masa ar kravu (MTAC) *

2 205 - 2 255
2 220 - 2 270
2 250 - 2 250
-
2 285 - 2 315
2 305 - 2 300


- Kopējā pieļaujamā masa
braucot (MTRA)


uz nogāzes 12 % **
3 125 - 3 130
3 120 - 3 130
3 150 - 3 150
-
3 585 - 3 540
3 555 - 3 550


- Piekabe ar bremzēm (MTRA
robežās)


uz nogāzes 10 % vai 12 % ***
920 - 875
900- 860
900 - 900
-
1 300 - 1 225
1 250 - 1 250


- Piekabe ar bremzēm (ar kravas
sadalījumu MTRA robežās)
-
-
-
-
-
-


- Piekabe bez bremzēm
750 - 750
750 - 750
750 - 750
-
750 - 750
750 - 750


- Ieteicamais svars uz strēles
40 - 60
40 - 60
70 - 60
-
55 - 60
70 - 60
