2013 CITROEN C4 PICASSO Kasutusjuhend (in Estonian)

KASUTUSJUHEND
INTERNETI
S !

CITROËN võimaldab teil tasuta ja mugavalt
tutvuda sõiduki kasutusjuhenditega, sõiduki
andmetega ja uusima informatsiooniga ka
internetis.
Minge
aadressile http://service.citroen.com :

1|
valige keel,
klikkige alal "Erakliendile" oleval lingil, et tutvuda osaga Vehicle
documentation (sõiduki dokumentatsioon) ; avaneb aken, mille kaudu
pääsete kasutusjuhendite juurde,
valige oma sõidukimudel, keretüüp ja kasutusjuhendi väljalaskekuupäev,
seejärel klikkige teid huvitava teema peal.
2|
3 |
4 |

Teie sõidukisse on paigaldatud osa käes-
olevas dokumendis kirjeldatud varustusest
olenevalt mudeli viimistlustasemest, ver-
sioonist ja edasimüüja riigi poolt esitatava-
test tingimustest.
Kui paigaldate oma sõidukisse elektrisead-
meid, mis ei ole CITROËN'i poolt lubatud,
siis riskite sõiduki elektrisüsteemide kahjus-
tamisega. Palume Teil sellega arvestada ja
soovitame pöörduda CITROËN esindusse,
kus Teile tutvustatakse lubatud varustust ja
lisaseadmeid.

CITROËN pakub kõikjal maailmas
rikkalikku mudelivalikut,
mis ühendab omavahel tehnoloogiat ja uuenduslikkust,
et pakkuda Teile kaasaegseid ja loomingulisi sõidukeid.
Täname ja õnnitleme Teid suurepärase valiku puhul.


Head teed !

Soovime pöörata tähelepanu
järgmisele asjaolule.

Tundes oma uue sõiduki
kõiki seadmeid,
kõiki nuppe ja kõiki seadistusi,
muudate ka oma sõidud ja reisid
palju mugavamaks ja meeldivamaks.

Selgitus

turvahoiatus

keskkonnakaitse

vastav lehekülg

SISUKORD
2
Ühevärviline ekraan A 45Ühevärviline ekraan C 47Värviline ekraan (MyWay) 50NaviDrive värviline ekraan 52Pardakompuuter 53
■■■■■
II - MULTIFUNKTSIONAALSEDEKRAANID45 Î55
Ventilatsioon 56Manuaalkliimaseade 58Automaatkliimaseade 60Õhuvärskendaja 65Esiistmed 67Tagaistmed 70Istmete modulaarsus 75Tahavaatepeeglid 76Rooli reguleerimine 77
■■■■■■■■■
III - MUGAVUS 56Î77
Kaugjuhtimispuldiga võti 78Sõiduki käivitamine 81Alarm 84Aknatõstukid 86Uksed 88Pakiruum 90Lahtikäiv tagaklaas 90Klaasist panoraamkatus 91Kütusepaak 92
■■■■■■■■■
IV - UKSED JA AKNAD 78Î93
Tuledelülitid 94Dioodtuled 96Päevatuled 96Tulede automaatsüttimine 97Tulede reguleerimine 98Kurvituled 99Klaasipuhasti lülitid 100Automaatpühkimine 101Laetuled 103Miljöövalgustus 104
■■■■■■■■■■
V - NÄHTAVUS 94 Î 104
Esiosa varustus 105Kindalaegas 106Põrandamatid 108Pagasiruumi varustus 111Pagasiruumi võrk 115Taskulamp 116
■■■■■■
VI-VARUSTUS105 Î 116
Näidikud 31Märgutuled 33Näidikud 42
■■■
ESMATUTVUS 4 Î30
I - KORRASOLEKUKONTROLL 31 Î44
Lapseistmed 117ISOFIX lapseistmed 122
Laste turvalisus 125
■■■
VII - LASTETURVALISUS 117Î125
Ökonoomne sõidustiil 29■

SISUKORD
3
Suunatuled 126Märguanne ohu korral 126Helisignaal 126Rehvirõhuandur 127Pidurduse abisüsteemid 128Trajektoori kontrollimisesüsteemid 129Hädaabikõne või autoabi
kutsumine 130Turvavööd 131Turvapadjad 135
■■■■■■
■
■■
VIII-TURVALISUS 126Î138
Elektriline seisupidur 139Kallakul paigaltvõtuabi 146Manuaalkäigukast 147Käiguvahetusnäidik 1486-käiguline elektriliselt juhitav manuaalkäigukast 149Stop & Start 153Automaatkäigukast 156Roolil asuvadkeskjuhtimisseadmed 160Kiirusepiiraja 162Püsikiirusehoidja 164Vaba parkimiskoha mõõtmine 166Sõidureast väljumise hoiatus 168Parkimisabi 169Õhkvedrustus 171
■■■■■
■■■
■■■■■■
IX - JUHTIMINE 139Î172
Mootoriruumi kaas 174
Kütuse otsalõppemine (diisel) 176Bensiinimootorid 177Diiselmootorid 178Vedelike tasemete kontrollimine 179Kontrollimised 181
■■■■■■
X -KONTROLLIMINE173Î 182
Rehvi ajutise parandamise komplekt 183Ratta vahetamine 186Lambipirni vahetamine 190Kaitsme vahetamine 19712 V aku 203Säästurežiim 206Sõiduki pukseerimine 207Haagise pukseerimine 209Katusereelingud 210Külmakate 210Lisaseadmed 211
■
■■■■■■■■■■
XI - PRAKTILINEINFORMATSIOON183Î 212
Bensiinimootorid 213Bensiinimootoriga mudeli massid 214Diiselmootorid 215Diiselmootoriga mudeli massid 217Diiselmootoriga N1
versiooni mudeli massid 221Mõõtmed 223Identifi katsioon 226
■■
■■■
■■
XII - TEHNILISEDNÄITAJAD 213 Î226
Hädaabikõne või autoabi kutsumine 227NaviDrive 231MyWay 275Autoraadio 307Videovarustus 329
■
■■■■
AUDIO jaTELEMAATIKA 227Î336

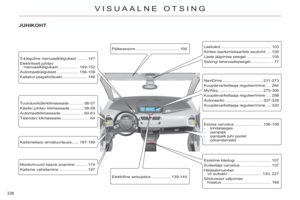

VISUAALNE OTSING337 Î 341
TÄHESTIKULINEINDEKS342 Î 348

4
ESMATUTVUS

Kurve järgivad kahefunktsioonilised
ksenoonlaternad
See funktsioon võimaldab valgusvi-
hul tee suunda järgida.



99
Parkimisabi ees/taga

Kaitseraudades asuvad andurid tu-
vastavad võimalikke takistusi.



169

Parkimiskoha mõõtmine

See süsteem mõõdab kahe sõiduki
või takistuse vahele jääva parkimis-
koha suurust.



166

VÄLJAS


Stop & Start

See süsteem paneb mootori ajutiselt
ooterežiimile, kui liikluses korraks
peatute (valgusfoor, ummikud jne.).
Mootor käivitub automaatselt kohe,
kui soovite uuesti sõitma hakata.
Stop & Start võimaldab vähendada
kütusekulu, heitgaaside hulka ja mü-
rataset, kuna töötab täiesti vaikselt.



153

5
ESMATUTVUS

Klaasist panoraamkatus




91

Lahtikäiv tagaklaas




90

Tagumine õhkvedrustus

Tagumine õhkvedrustus suurendab
sõidumugavust ja hoiab kerekõrgu-
se samana olenemata sõiduki koor-
matusest.



171

Külgvalgustid

Valgustavad esiuste vastas olevaid
alasid.



98
Küljepeeglid

Elektriliselt kokkuklapitavad
Tagurdamisel automaatselt allapöör-
duvad.



76

VÄLJAS

6
ESMATUTVUS


A.
Kesklukustus.

B.
Lukustuse avamine.

C.
Tulede sisselülitamine eemalt.

D.
Võtme avamine/kokkuklappimine.

Vajutage juhikohast vasakul asuval juht-
paneelil olevale nupule A
. Luuk avaneb
automaatselt ja täielikult.
Sisestage täitepüstol metallklappi B
lü-
kates.
Lükake kütuseluuk kinni.

Pärast süüte väljalülitamist on nupp A

mõnda aega aktiivne. Vajadusel lü-
litage süüde sisse, et nuppu uuesti
aktiveerida.
Kapoti tugivarras :
võtke varras lahti
ja liigutage seda ning sisestage süven-
disse.



78



Mootorikapoti avamine/
sulgemine
Avamiseks tõmmake armatuurlaua all
olevat nuppu enda poole.



174



92



Uste valikuline avamine

Multifunktsionaalse infoekraani kaudu
võite seadistada sõiduki uste kaugjuh-
timispuldiga avamise viisi :


- kõik uksed korraga,

- esimesel vajutusel avaneb ainult ju-
hiuks, teisel vajutusel ka teised uksed.
Sulgemiseks :
asetage tugi-
varras esialgsesse asendisse,
lükake kapott alla ja lööge see
kõvasti kinni.
AVAMINE

Kaugjuhtimispuldiga võti
Kütusepaak


Maht : umbes 60 liitrit.
