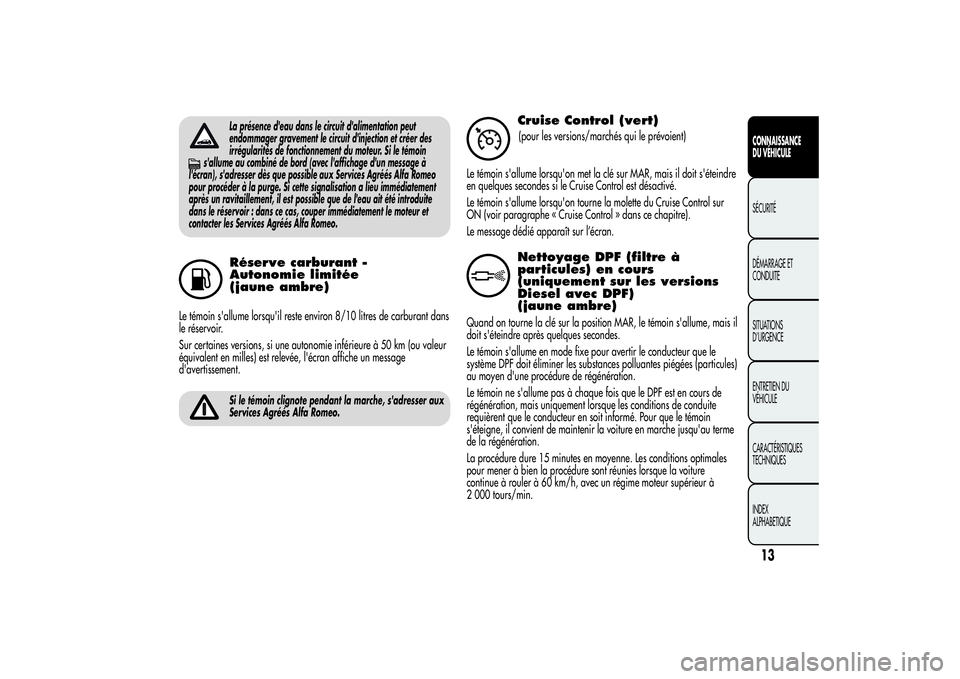

Page 17 of 292

La présence d'eau dans le circuit d'alimentation peut
endommager gravement le circuit d'injection et créer des
irrégularités de fonctionnement du moteur. Si le témoin
s'allume au combiné de bord (avec l'affichage d'un message à
l'écran), s'adresser dès que possible aux Services Agréés Alfa Romeo
pour procéder à la purge. Si cette signalisation a lieu immédiatement
après un ravitaillement, il est possible que de l'eau ait été introduite
dans le réservoir : dans ce cas, couper immédiatement le moteur et
contacter les Services Agréés Alfa Romeo.
Réserve carburant -
Autonomie limitée
(jaune ambre)
Le témoin s'allume lorsqu'il reste environ 8/10 litres de carburant dans
le réservoir.
Sur certaines versions, si une autonomie inférieure à 50 km (ou valeur
équivalent en milles) est relevée, l'écran affiche un message
d'avertissement.
Si le témoin clignote pendant la marche, s'adresser aux
Services Agréés Alfa Romeo.
Cruise Control (vert)(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'on met la clé sur MAR, mais il doit s'éteindre
en quelques secondes si le Cruise Control est désactivé.
Le témoin s'allume lorsqu'on tourne la molette du Cruise Control sur
ON (voir paragraphe « Cruise Control » dans ce chapitre).
Le message dédié apparaît sur l’écran.Nettoyage DPF (filtre à
particules) en cours
(uniquement sur les versions
Diesel avec DPF)
(jaune ambre)
Quand on tourne la clé sur la position MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
Le témoin s'allume en mode fixe pour avertir le conducteur que le
système DPF doit éliminer les substances polluantes piégées (particules)
au moyen d'une procédure de régénération.
Le témoin ne s'allume pas à chaque fois que le DPF est en cours de
régénération, mais uniquement lorsque les conditions de conduite
requièrent que le conducteur en soit informé. Pour que le témoin
s'éteigne, il convient de maintenir la voiture en marche jusqu'au terme
de la régénération.
La procédure dure 15 minutes en moyenne. Les conditions optimales
pour mener à bien la procédure sont réunies lorsque la voiture
continue à rouler à 60 km/h, avec un régime moteur supérieur à
2 000 tours/min.
13CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 18 of 292

L’allumage de ce témoin n'est pas une anomalie de la voiture et ne
nécessite pas qu'elle soit amenée à l'atelier.
Sur certaines versions, en plus de l'allumage du témoin, l'écran affiche
un message dédié.
La vitesse à laquelle on roule doit toujours tenir compte
de la circulation, des conditions atmosphériques et du
code de la route en vigueur. À noter par ailleurs qu'il
est possible de couper le moteur même si le témoin DPF est
allumé ; des interruptions répétées de la procédure de
régénération risquent toutefois de dégrader précocement l'huile
moteur. C'est la raison pour laquelle il est toujours recommandé
d'attendre la mise hors tension du témoin avant de couper le
moteur en suivant les indications reportées ci-dessus. Il n'est pas
conseillé d'achever la régénération du DPF lorsque la voiture
est à l'arrêt.Limite de vitesse dépassée
(rouge)(pour les versions/marchés qui le prévoient)
Le témoin (pour les versions/marchés qui le prévoient) s'allume lorsque
la vitesse de 120 km/h est dépassée.
Lorsque la voiture dépasse la limite de vitesse programmée à partir du
menu de configuration (par exemple : 120 km/h), sur certaines
versions, un message et un symbole s'affichent à l'écran avec émission
d'un signal sonore.
Anomalie générique
(jaune ambre)(pour les versions/marchés qui le prévoient)
Le témoin s'allume si les évènements suivants se produisent.
Dans ces conditions, s'adresser dès que possible aux Services Agréés
Alfa Romeo pour la réparation.
Anomalie des feux extérieurs
Voir les indications relatives au témoin
.
Anomalie des feux de stop
Voir les indications sur « Anomalie feux de stop ».
Dispositif de blocage carburant
Le témoin s'allume quand l’interrupteur inertiel de blocage du
carburant intervient. Le message dédié apparaît à l’écran.
Anomalie du Start&Stop
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du système Start&Stop est
détectée.
Anomalie du capteur de pluie
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du capteur de pluie est
détectée.
14
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 19 of 292

Anomalie des capteurs de parking
(pour les versions/marchés qui le prévoient)
Voir les indications relatives au témoin
.
Anomalie du capteur de luminosité
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du capteur de luminosité est
détectée.
Anomalie des feux adaptatifs AFS
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie des feux adaptatifs AFS (voir
paragraphe « Feux adaptatifs AFS » dans ce chapitre) est détectée.
Le message dédié apparaît à l’écran.
Anomalie du dispositif anti-pincement
Le témoin s'allume lorsqu'une anomalie du système anti-pincement des
vitres est détectée. Le message dédié apparaît à l’écran.
Anomalie du capteur de pression huile moteur
Le témoin s'allume lorsqu'une anomalie est détectée sur le capteur de
pression d'huile du moteur. Le message dédié apparaît à l’écran.
Feux antibrouillard arrière
(jaune ambre)
Le témoin s'allume quand les feux antibrouillard arrière sont allumés.
Lorsque les feux sont allumés, la DEL située sur le bouton
s'allume
également.
Feux antibrouillard (vert)
Le témoin s'allume lorsque les feux antibrouillard sont allumés.
Lorsque les feux sont allumés, la DEL située sur le bouton
s'allume
également.
Feux de position (vert)
Le témoin s'allume quand les feux de position sont allumés.Follow me home (vert)Le témoin s'allume (avec affichage d'un message à l'écran) en cas
d'utilisation de ce dispositif (voir paragraphe « Dispositif Follow me
home » dans ce chapitre).2
Feux de croisement (vert)
Le témoin s'allume lorsque les feux de croisement sont allumés.
Feux de route (bleu)
Le témoin s'allume lorsque les feux de route sont allumés.
15CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 20 of 292

Clignotant gauche (vert)
Le témoin s'allume lorsque le levier de commande des clignotants est
déplacé vers le bas ou quand le bouton des feux de détresse est
enfoncé.
Clignotant droit (vert)
Le témoin s'allume lorsque le levier de commande des clignotants est
déplacé vers le haut ou que le bouton des feux de détresse est enfoncé.
Activation/désactivation
système Start&Stop(pour les versions/marchés qui le prévoient)
Anomalie système Start&Stop
Activation du système Start&Stop
L'activation du système Start&Stop est signalée par l'affichage d'un
message à l'écran.
Dans cette condition, la DEL sur le bouton
(situé sur la platine des
commandes de la planche de bord) est éteinte (voir le paragraphe
« Start&Stop » dans ce chapitre) .Désactivation système Start&Stop
❒Versions avec écran multifonction : la désactivation du système
Start&Stop est signalée par l'affichage d'un message sur l'écran.
❒Versions avec écran multifonction reconfigurable : la désactivation
du système Start&Stop est signalée par l'affichage du symbole
+ message à l'écran.
Lorsque le système est désactivé, la DEL sur le bouton
est allumée.
Anomalie système Start&Stop
En cas d'anomalie du système Start&Stop, le symbole(versions
avec écran multifonction) ou
(versions avec écran multifonction
reconfigurable) s'affiche à l'écran en mode clignotant.
Pour les versions/marchés qui le prévoient, l'écran affichera également
un message d'avertissement.
Dans ce cas, s'adresser aux Services Agréés Alfa Romeo.
Coffre à bagages ouvert
Sur certaines versions, un message et un symbole s'affichent à l'écran
lorsque le coffre est ouvert.
Capot moteur ouvert
Sur certaines versions, un message et un symbole s'affichent à l'écran
lorsque le capot moteur est ouvert.
16
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 21 of 292

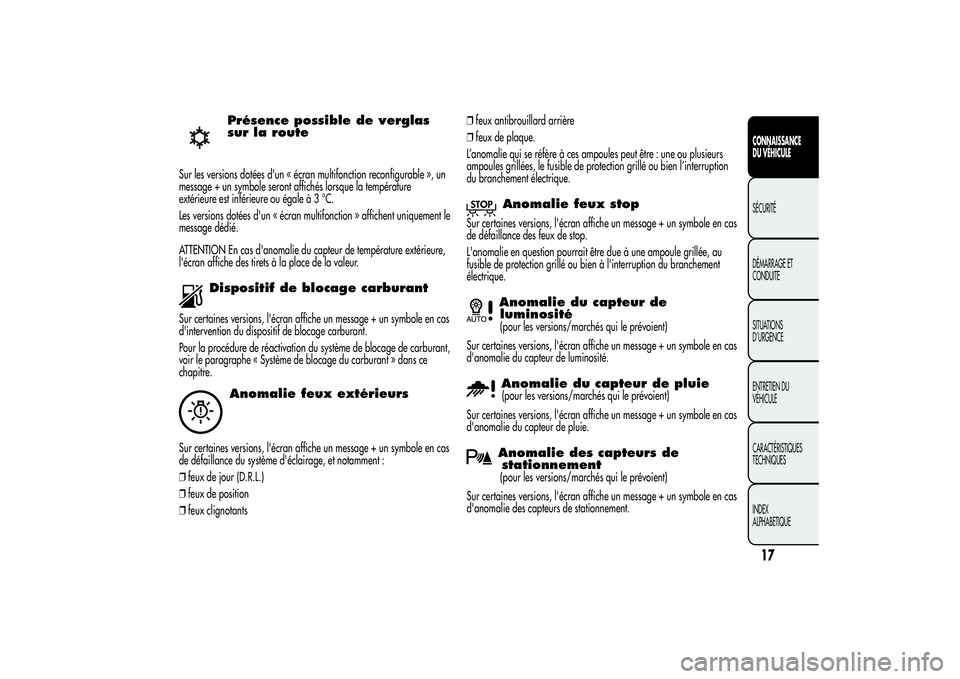

Présence possible de verglas
sur la route
Sur les versions dotées d'un « écran multifonction reconfigurable », un
message + un symbole seront affichés lorsque la température
extérieure est inférieure ou égaleà3°C.
Les versions dotées d'un « écran multifonction » affichent uniquement le
message dédié.
ATTENTION En cas d'anomalie du capteur de température extérieure,
l'écran affiche des tirets à la place de la valeur.
Dispositif de blocage carburant
Sur certaines versions, l'écran affiche un message + un symbole en cas
d'intervention du dispositif de blocage carburant.
Pour la procédure de réactivation du système de blocage de carburant,
voir le paragraphe « Système de blocage du carburant » dans ce
chapitre.
Anomalie feux extérieurs
Sur certaines versions, l'écran affiche un message + un symbole en cas
de défaillance du système d'éclairage, et notamment :
❒feux de jour (D.R.L.)
❒feux de position
❒feux clignotants❒feux antibrouillard arrière
❒feux de plaque.
L’anomalie qui se réfère à ces ampoules peut être : une ou plusieurs
ampoules grillées, le fusible de protection grillé ou bien l’interruption
du branchement électrique.
Anomalie feux stop
Sur certaines versions, l'écran affiche un message + un symbole en cas
de défaillance des feux de stop.
L'anomalie en question pourrait être due à une ampoule grillée, au
fusible de protection grillé ou bien à l'interruption du branchement
électrique.
Anomalie du capteur de
luminosité(pour les versions/marchés qui le prévoient)
Sur certaines versions, l'écran affiche un message + un symbole en cas
d'anomalie du capteur de luminosité.Anomalie du capteur de pluie(pour les versions/marchés qui le prévoient)
Sur certaines versions, l'écran affiche un message + un symbole en cas
d'anomalie du capteur de pluie.Anomalie des capteurs de
stationnement(pour les versions/marchés qui le prévoient)
Sur certaines versions, l'écran affiche un message + un symbole en cas
d'anomalie des capteurs de stationnement.
17CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 22 of 292

Affichage sélection modalité de
conduite (Système « Alfa DNA »)(pour les versions/marchés qui le prévoient)
Sur les versions dotées d'un « Écran multifonction reconfigurable », un
message et un symbole sont affichés lors de l'activation des modes
de conduite « DYNAMIC », « NATURAL » ou « ALL WEATHER ».
Lorsque l'une de ces modalités n'est pas disponible, l'écran affiche un
avertissement.
Les versions dotées d'un « écran multifonction » afficheront en
revanche une lettre (d ou a) correspondant à la modalité de conduite
sélectionnée, avec un message dédié.

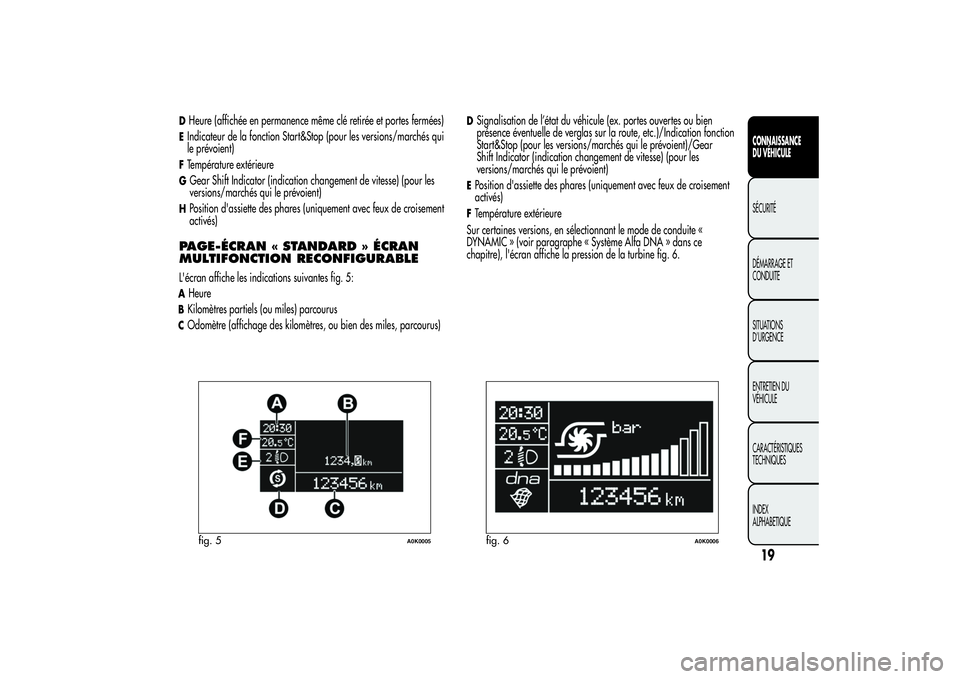

ÉCRANLa voiture peut être équipée d’un écran multifonction/multifonction
reconfigurable en mesure d'offrir des informations utiles à l'utilisateur,
en fonction de ce qui a été sélectionné précédemment, durant la
conduite de la voiture.
Clé extraite du contact, lors de l'ouverture ou de la fermeture d'une
porte, l'écran s'allume en affichant pendant quelques secondes l'heure
et le total des kilomètres (ou miles) parcourus.PAGE-ÉCRAN « STANDARD » ÉCRAN
MULTIFONCTIONL'écran affiche les indications suivantes fig. 4:ADateBOdomètre (affichage des kilomètres, ou bien des miles, parcourus)CMode de conduite sélectionné via « Alfa DNA » (système de contrôle
dynamique du véhicule) (pour les versions/marchés qui lefig. 4
A0K1222
18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
prévoient) : d = Dynamic, n = Natural,a=AllWeather
Page 23 of 292

DHeure (affichée en permanence même clé retirée et portes fermées)EIndicateur de la fonction Start&Stop (pour les versions/marchés qui
le prévoient)FTempérature extérieureGGear Shift Indicator (indication changement de vitesse) (pour les
versions/marchés qui le prévoient)HPosition d'assiette des phares (uniquement avec feux de croisement
activés)PAGE-ÉCRAN « STANDARD » ÉCRAN
MULTIFONCTION RECONFIGURABLEL'écran affiche les indications suivantes fig. 5:AHeureBKilomètres partiels (ou miles) parcourusCOdomètre (affichage des kilomètres, ou bien des miles, parcourus)
DSignalisation de l’état du véhicule (ex. portes ouvertes ou bien
présence éventuelle de verglas sur la route, etc.)/Indication fonction
Start&Stop (pour les versions/marchés qui le prévoient)/Gear
Shift Indicator (indication changement de vitesse) (pour les
versions/marchés qui le prévoient)EPosition d'assiette des phares (uniquement avec feux de croisement
activés)FTempérature extérieure
Sur certaines versions, en sélectionnant le mode de conduite «
DYNAMIC » (voir paragraphe « Système Alfa DNA » dans ce
chapitre), l'écran affiche la pression de la turbine fig. 6.
fig. 5
A0K0005
fig. 6
A0K0006
19CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 24 of 292

GEAR SHIFT INDICATORLe système « GSI » (Gear Shift Indicator) suggère au conducteur
d'effectuer un changement de vitesse via une indication spéciale
s'affichant sur le combiné de bord fig. 7.
Grâce au GSI, le conducteur est informé que le passage à une autre
vitesse permettrait d'obtenir une réduction de la consommation.
Pour un style de conduite axé sur une économie de carburant, il est
donc conseillé de maintenir le mode « Natural » ou « All Weather » et
de suivre, lorsque les conditions de circulation le permettent, les
suggestions du Gear Shift Indicator.
Lorsque l'écran affiche l'icône SHIFT UP (
SHIFT), le GSI suggère de
passer à une vitesse ayant un rapport supérieur, tandis que lorsque
l'écran affiche l'icône SHIFT DOWN (
SHIFT), le GSI suggère de
passer à une vitesse ayant un rapport inférieur.NoteL'indicateur du combiné de bord reste allumé tant que le
conducteur n'a pas effectué le changement de vitesse ou tant que les
conditions de conduite ne sont pas revenues au point de ne plus avoir
besoin de changer de vitesse pour l'optimisation de la consommation
de carburant.
WELCOME MOVEMENTSur certaines versions, en tournant la clé sur MAR, on obtient :
❒le déplacement rapide (en haut/en bas) des indicateurs du
tachymètre et du compte-tours ;
❒l’éclairage des indicateurs graphiques/écran ;
❒l'affichage à l'écran d'une animation graphique représentant le
gabarit de la voiture.
Déplacement des indicateurs
❒Si la clé de contact est retirée pendant le déplacement des
indicateurs, ceux-ci reviennent immédiatement à leur position
initiale.
❒Quand la valeur de fond d'échelle est atteinte, les indicateurs se
positionnent sur la valeur signalée par la voiture.
❒Au démarrage du moteur les indicateurs arrêtent de se déplacer.
Éclairage des indicateurs graphiques/écran
Quelques secondes après l'introduction de la clé dans le contact, les
indicateurs, les graphiques et l'écran s'allument l'un après l'autre.
Affichage d'une animation graphique
Durant l'extraction de la clé du contact (portes fermées), l'écran
demeure éclairé et affiche une animation graphique.
fig. 7
A0K0050
20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Ensuite, l'éclairage de l'écran s'atténue progressivement jusqu'à
l'extinction complète.
