2013 Alfa Romeo Giulietta Notice d'entretien (in French)

ÉQUIPEMENTS INTÉRIEURSBOÎTES À GANTSBoîte à gants supérieure
Pour ouvrir la boîte à gants A fig. 52 agir à l'endroit indiqué par la
flèche.
Boîte à gants côté passager
Actionner la poignée A fig. 53 pour ouvrir la boîte à gants.
Lorsqu'on ouvre la boîte à gants, un plafonnier éclaire le
compartiment.
La boîte à gants est dotée d'un compartiment porte-documents et d'un
logement porte-lunettes à l'intérieur du volet.
Certaines versions sont équipées de boîtes à gants chauffées/
réfrigérées grâce à un aérateur relié au système de climatisation (pour
régler le débit d'air de la boîte à gants inférieure, tourner la molette
A fig. 54).Sur les véhicules dotés de climatiseur automatique bi-zone, la
température de la boîte à gants correspond à celle réglée par le
passager.
Certaines versions disposent également, à l'intérieur de la boîte à
gants côté passager, d'un dispositif porte-bouteilles/porte-canettes (fig.
54).
fig. 52
A0K0142
fig. 53
A0K0100
fig. 54
A0K0185
77CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Il est possible d'introduire simultanément 1 bouteille de 50 cl et 2
canettes allongées. La notice peut être introduite sous le porte-
bouteilles avec le côté le plus long orienté vers l'avant du véhicule.
Ne pas voyager avec les boîtes à gants ouvertes de
manière à ne pas blesser les passagers des sièges
avant en cas d'accident.
ACCOUDOIR AVANT(pour les versions/marchés qui le prévoient)
Il est situé entre les sièges avant. Pour le placer dans la position
d'utilisation habituelle, le pousser vers le bas.
L'accoudoir avant contient un compartiment vide-poches.
Pour accéder au compartiment vide-poches, positionner l'accoudoir en
configuration d'utilisation normale (complètement baissé), puis
soulever le couvercle avec revêtement A fig. 55Pour une utilisation correcte de l'accoudoir, il est nécessaire de suivre
des précautions spécifiques pour l'ouverture du couvercle :
❒l’ouverture n'est possible qu'avec l'accoudoir complètement baissé ;
❒pour éviter la chute du contenu se trouvant à l'intérieur de
l'accoudoir, l'ouverture du couvercle n'est possible que dans la
position « complètement baissé ».
NOTE Pendant la phase de déplacement de l'accoudoir (soulèvement
complet vers le haut ou rabattement complet vers le bas), toujours
vérifier que le couvercle avec revêtement soit correctement fermé.
ACCOUDOIR ARRIÈRE(pour les versions/marchés qui le prévoient)
Pour utiliser l'accoudoir A fig. 56, l'abaisser comme indiqué sur
l'illustration.
L'accoudoir est doté de deux emplacements B pour y placer des
gobelets et/ou canettes. Pour les utiliser, tirer la languette C dans le
sens indiqué par la flèche.
À l'intérieur de l'accoudoir, quand on soulève le volet, on accède à un
compartiment vide-poches.
fig. 55
A0K0166
78
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

COMPARTIMENT DE PASSAGE DES SKIS(pour les versions/marchés qui le prévoient)
Ce compartiment peut également être utilisé pour le transport d'objets
longs.
Pour accéder au compartiment, abaisser l'accoudoir AR et appuyer
ensuite sur le dispositif A fig. 57 de manière à abaisser le volet B.
PRISE DE COURANTElle est située du côté gauche du coffre à bagages fig. 58. Elle ne
fonctionne que lorsque la clé de contact est sur MAR.
fig. 56
A0K0211
fig. 57
A0K0217
fig. 58
A0K0140
79CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

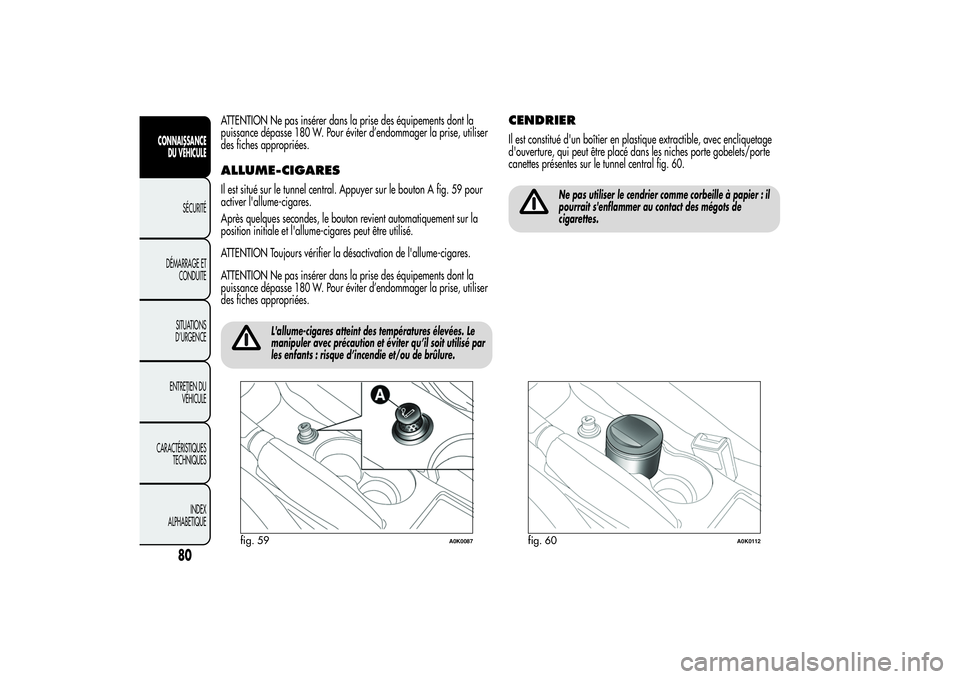

ATTENTION Ne pas insérer dans la prise des équipements dont la
puissance dépasse 180 W. Pour éviter d’endommager la prise, utiliser
des fiches appropriées.ALLUME-CIGARESIl est situé sur le tunnel central. Appuyer sur le bouton A fig. 59 pour
activer l'allume-cigares.
Après quelques secondes, le bouton revient automatiquement sur la
position initiale et l'allume-cigares peut être utilisé.
ATTENTION Toujours vérifier la désactivation de l'allume-cigares.
ATTENTION Ne pas insérer dans la prise des équipements dont la
puissance dépasse 180 W. Pour éviter d’endommager la prise, utiliser
des fiches appropriées.
L'allume-cigares atteint des températures élevées. Le
manipuler avec précaution et éviter qu’il soit utilisé par
les enfants : risque d’incendie et/ou de brûlure.
CENDRIERIl est constitué d'un boîtier en plastique extractible, avec encliquetage
d'ouverture, qui peut être placé dans les niches porte gobelets/porte
canettes présentes sur le tunnel central fig. 60.
Ne pas utiliser le cendrier comme corbeille à papier : il
pourrait s'enflammer au contact des mégots de
cigarettes.
fig. 59
A0K0087
fig. 60
A0K0112
80
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

AILETTES PARE-SOLEILElles se trouvent des deux côtés du rétroviseur intérieur. Elles peuvent
être orientées frontalement ou latéralement.
Derrière les ailettes des pare-soleil se trouve un miroir de courtoisie
éclairé par un plafonnier, qui permet d'utiliser le miroir même en
conditions de faible luminosité.
Pour accéder au miroir, soulever la protection A fig. 61.
EXTINCTEUR(pour les versions/marchés qui le prévoient)
Il est situé sous le siège avant côté passager fig. 62.
NoteSur certaines versions, l'extincteur est situé sur le côté droit du
coffre à bagages à l'intérieur d'un conteneur spécifique.
fig. 61
A0K0113
fig. 62
A0K0212
81CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

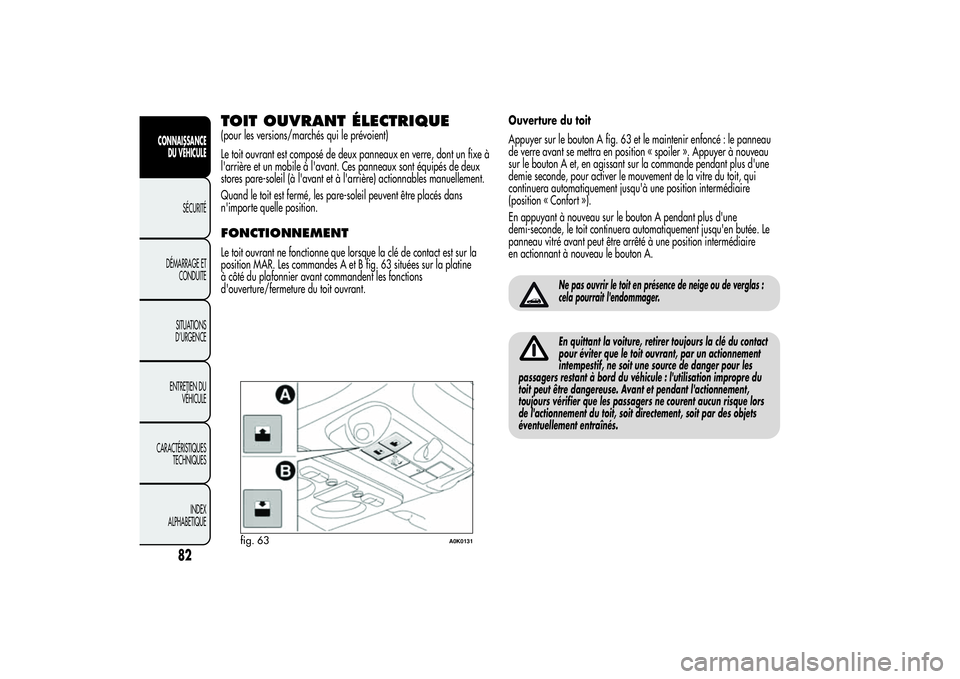

TOIT OUVRANT ÉLECTRIQUE(pour les versions/marchés qui le prévoient)
Le toit ouvrant est composé de deux panneaux en verre, dont un fixe à
l'arrière et un mobile à l'avant. Ces panneaux sont équipés de deux
stores pare-soleil (à l'avant et à l'arrière) actionnables manuellement.
Quand le toit est fermé, les pare-soleil peuvent être placés dans
n'importe quelle position.FONCTIONNEMENTLe toit ouvrant ne fonctionne que lorsque la clé de contact est sur la
position MAR. Les commandes A et B fig. 63 situées sur la platine
à côté du plafonnier avant commandent les fonctions
d'ouverture/fermeture du toit ouvrant.Ouverture du toit
Appuyer sur le bouton A fig. 63 et le maintenir enfoncé : le panneau
de verre avant se mettra en position « spoiler ». Appuyer à nouveau
sur le bouton A et, en agissant sur la commande pendant plus d'une
demie seconde, pour activer le mouvement de la vitre du toit, qui
continuera automatiquement jusqu'à une position intermédiaire
(position « Confort »).
En appuyant à nouveau sur le bouton A pendant plus d'une
demi-seconde, le toit continuera automatiquement jusqu'en butée. Le
panneau vitré avant peut être arrêté à une position intermédiaire
en actionnant à nouveau le bouton A.
Ne pas ouvrir le toit en présence de neige ou de verglas :
cela pourrait l'endommager.En quittant la voiture, retirer toujours la clé du contact
pour éviter que le toit ouvrant, par un actionnement
intempestif, ne soit une source de danger pour les
passagers restant à bord du véhicule : l'utilisation impropre du
toit peut être dangereuse. Avant et pendant l'actionnement,
toujours vérifier que les passagers ne courent aucun risque lors
de l'actionnement du toit, soit directement, soit par des objets
éventuellement entraînés.
fig. 63
A0K0131
82
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

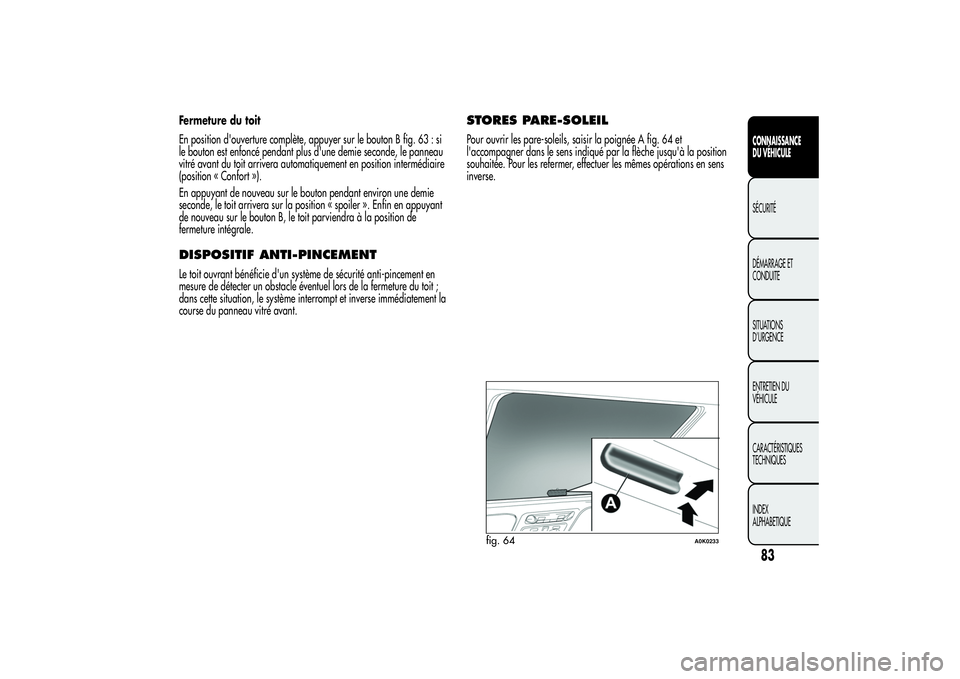

Fermeture du toit
En position d'ouverture complète, appuyer sur le bouton B fig. 63 : si
le bouton est enfoncé pendant plus d'une demie seconde, le panneau
vitré avant du toit arrivera automatiquement en position intermédiaire
(position « Confort »).
En appuyant de nouveau sur le bouton pendant environ une demie
seconde, le toit arrivera sur la position « spoiler ». Enfin en appuyant
de nouveau sur le bouton B, le toit parviendra à la position de
fermeture intégrale.DISPOSITIF ANTI-PINCEMENTLe toit ouvrant bénéficie d'un système de sécurité anti-pincement en
mesure de détecter un obstacle éventuel lors de la fermeture du toit ;
dans cette situation, le système interrompt et inverse immédiatement la
course du panneau vitré avant.
STORES PARE-SOLEILPour ouvrir les pare-soleils, saisir la poignée A fig. 64 et
l'accompagner dans le sens indiqué par la flèche jusqu'à la position
souhaitée. Pour les refermer, effectuer les mêmes opérations en sens
inverse.
fig. 64
A0K0233
83CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PROCÉDURE D'INITIALISATIONAprès le débranchement éventuel de la batterie ou lorsqu'un fusible
grille, il faut initialiser de nouveau le fonctionnement du toit ouvrant.
Procéder comme suit :
❒appuyer sur le bouton B fig. 63 jusqu'à la fermeture complète du
toit. Relâcher ensuite le bouton ;
❒Appuyer sur le bouton B et le maintenir enfoncé au moins 10
secondes et/ou jusqu'à la perception d'un déclic vers l'avant du
panneau vitré. À ce moment, relâcher le bouton ;
❒dans un délai de 5 secondes, appuyer sur le bouton B et le garder
enfoncé : le panneau vitré avant effectuera un cycle complet
d'ouverture et de fermeture. Ce n'est qu'à la fin de ce cycle qu'il
sera possible de relâcher le bouton.
ENTRETIEN/URGENCEEn cas d'urgence ou d'entretien sans alimentation électrique, on
pourra actionner manuellement le toit (ouverture/fermeture du
panneau vitré avant) en procédant aux opérations suivantes :
❒enlever le bouchon de protection A fig. 65 situé sur le revêtement
intérieur, entre les deux stores pare-soleil ;
❒se munir de la clé Allen B fournie et rangée dans la trousse des
documents de bord ou dans la boîte à outils du coffre à bagages ;
❒introduire la clé dans le logement C et la tourner dans le sens des
aiguilles d'une montre pour ouvrir le toit ou dans le sens inverse
pour le fermer.
fig. 65
A0K0132
