REMPLACEMENT BOMBE AÉROSOLProcéder comme suit :
❒débrancher le raccord A fig. 139 et débrancher le tuyau B ;
❒tourner la bombe à remplacer dans le sens inverse des aiguilles
d'une montre, et la soulever ;
❒insérer la nouvelle bombe et la tourner dans le sens des aiguilles
d'une montre ;
❒connecter le raccord A et le tuyau B dans le logement dédié.
REMPLACEMENT D'UNE
AMPOULEINDICATIONS GÉNÉRALES❒Avant de remplacer une ampoule, vérifier que les contacts ne sont
pas oxydés ;
❒remplacer les ampoules grillées par d'autres de même type et
puissance ;
❒après avoir remplacé une ampoule des phares, toujours vérifier si
son orientation est correcte ;
❒lorsqu’une ampoule ne fonctionne pas, avant de la remplacer,
vérifier que le fusible correspondant est intact : pour l’emplacement
des fusibles, se référer au paragraphe « Remplacement des fusibles
» de ce chapitre.
Ne manipuler les ampoules halogènes qu'en les prenant
par la partie métallique. Si on touche 'ampoule transparent
avec les doigts, l'intensité de la lumière baisse et la durée
de vie de l'ampoule risque aussi d'être réduite. En cas de contact
accidentel, frotter l'ampoule avec un chiffon trempé dans l'alcool, puis
laisser sécher.
fig. 139
A0K0041
157CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Des modifications ou des réparations du circuit
électrique effectuées de manière incorrecte et sans tenir
compte des caractéristiques techniques du circuit
peuvent provoquer des anomalies de fonctionnement avec
risques d'incendie.Les ampoules halogènes contiennent du gaz sous
pression ; en cas de rupture, des fragments de verre
peuvent être projetés.Du fait de la tension d'alimentation élevée, tout
remplacement d'une lampe à décharge de gaz
(Bi-xénon) doit être effectué exclusivement par du
personnel spécialisé : danger de mort ! S'adresser aux Services
Agréés Alfa Romeo.
ATTENTION Quand il fait froid et humide ou après une pluie battante
ou après un lavage, la surface des phares ou des feux arrière peut
s'embuer et/ou former des gouttes de condensation sur la paroi
interne. Il s'agit d'un phénomène naturel dû à la différence de
température et d'humidité entre l'intérieur et l'extérieur du verre qui,
toutefois, n'indique pas une anomalie et ne compromet pas le bon
fonctionnement des dispositifs d'éclairage. Lors de l'allumage des feux,
la buée disparaît rapidement depuis le centre du diffuseur pour
s'élargir progressivement vers les bords extérieurs.
158
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

TYPES D'AMPOULESLes ampoules montées sur le véhicule sont les suivantes :
Ampoules entièrement en verre :(type A) elles sont introduites par
pression. Tirer pour les extraire.Ampoules à baïonnette :(type B) pour les sortir de la douille,
appuyer sur l'ampoule, la tourner dans le sens contraire des aiguilles d'une
montre et l'extraire.
Ampoules cylindriques :(type C) pour les extraire, les déboîter de
leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule, dégager le
ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule, dégager le
ressort de blocage de son emplacement.
159CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

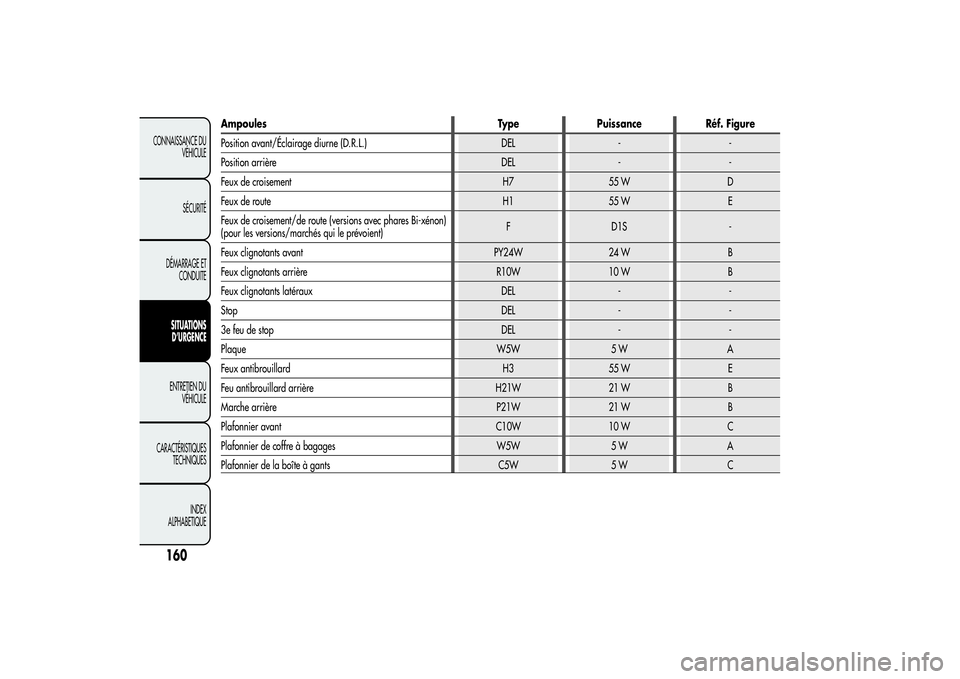

Ampoules Type Puissance Réf. Figure
Position avant/Éclairage diurne (D.R.L.) DEL - -
Position arrière DEL - -
Feux de croisement H7 55 W D
Feux de route H1 55 W E
Feux de croisement/de route (versions avec phares Bi-xénon)
(pour les versions/marchés qui le prévoient)F D1S -
Feux clignotants avant PY24W 24 W B
Feux clignotants arrière R10W 10 W B
Feux clignotants latéraux DEL - -
Stop DEL - -
3e feu de stop DEL - -
Plaque W5W 5 W A
Feux antibrouillard H3 55 W E
Feu antibrouillard arrière H21W 21 W B
Marche arrière P21W 21 W B
Plafonnier avant C10W 10 W C
Plafonnier de coffre à bagages W5W 5 W A
Plafonnier de la boîte à gants C5W 5 W C
160
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

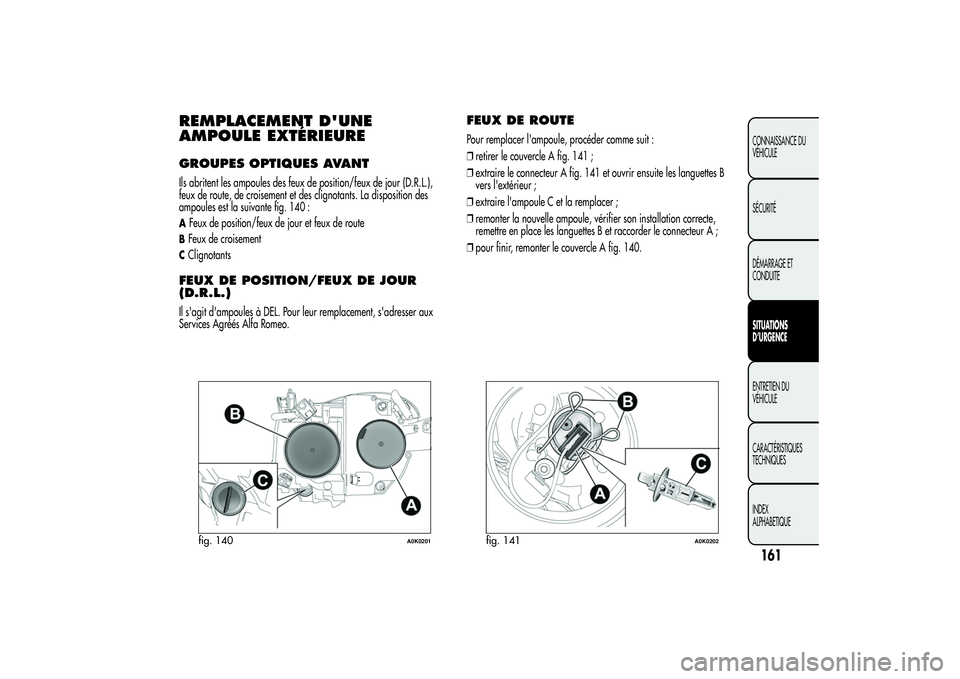

REMPLACEMENT D'UNE
AMPOULE EXTÉRIEUREGROUPES OPTIQUES AVANTIls abritent les ampoules des feux de position/feux de jour (D.R.L.),
feux de route, de croisement et des clignotants. La disposition des
ampoules est la suivante fig. 140 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotantsFEUX DE POSITION/FEUX DE JOUR
(D.R.L.)Il s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.
FEUX DE ROUTEPour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 141 ;
❒extraire le connecteur A fig. 141 et ouvrir ensuite les languettes B
vers l'extérieur ;
❒extraire l'ampoule C et la remplacer ;
❒remonter la nouvelle ampoule, vérifier son installation correcte,
remettre en place les languettes B et raccorder le connecteur A ;
❒pour finir, remonter le couvercle A fig. 140.
fig. 140
A0K0201
fig. 141
A0K0202
161CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

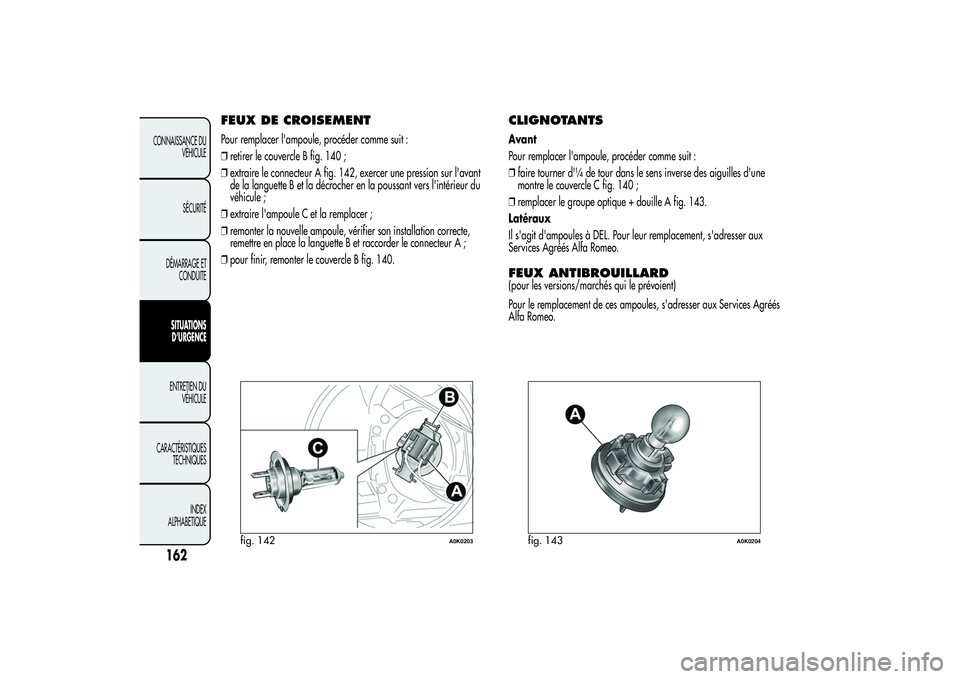

FEUX DE CROISEMENTPour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 140 ;
❒extraire le connecteur A fig. 142, exercer une pression sur l'avant
de la languette B et la décrocher en la poussant vers l'intérieur du
véhicule ;
❒extraire l'ampoule C et la remplacer ;
❒remonter la nouvelle ampoule, vérifier son installation correcte,
remettre en place la languette B et raccorder le connecteur A ;
❒pour finir, remonter le couvercle B fig. 140.
CLIGNOTANTSAvant
Pour remplacer l'ampoule, procéder comme suit :
❒faire tourner d'¼ de tour dans le sens inverse des aiguilles d'une
montre le couvercle C fig. 140 ;
❒remplacer le groupe optique + douille A fig. 143.
Latéraux
Il s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.FEUX ANTIBROUILLARD(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s'adresser aux Services Agréés
Alfa Romeo.
fig. 142
A0K0203
fig. 143
A0K0204
162
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

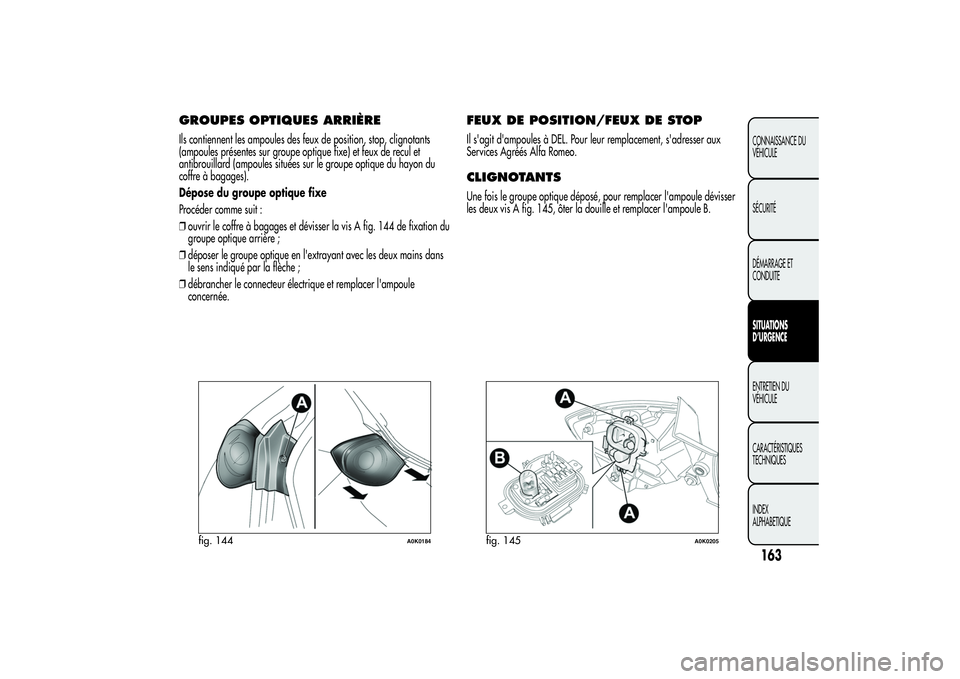

GROUPES OPTIQUES ARRIÈREIls contiennent les ampoules des feux de position, stop, clignotants
(ampoules présentes sur groupe optique fixe) et feux de recul et
antibrouillard (ampoules situées sur le groupe optique du hayon du
coffre à bagages).
Dépose du groupe optique fixe
Procéder comme suit :
❒ouvrir le coffre à bagages et dévisser la vis A fig. 144 de fixation du
groupe optique arrière ;
❒déposer le groupe optique en l'extrayant avec les deux mains dans
le sens indiqué par la flèche ;
❒débrancher le connecteur électrique et remplacer l'ampoule
concernée.
FEUX DE POSITION/FEUX DE STOPIl s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.CLIGNOTANTSUne fois le groupe optique déposé, pour remplacer l'ampoule dévisser
les deux vis A fig. 145, ôter la douille et remplacer l'ampoule B.
fig. 144
A0K0184
fig. 145
A0K0205
163CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

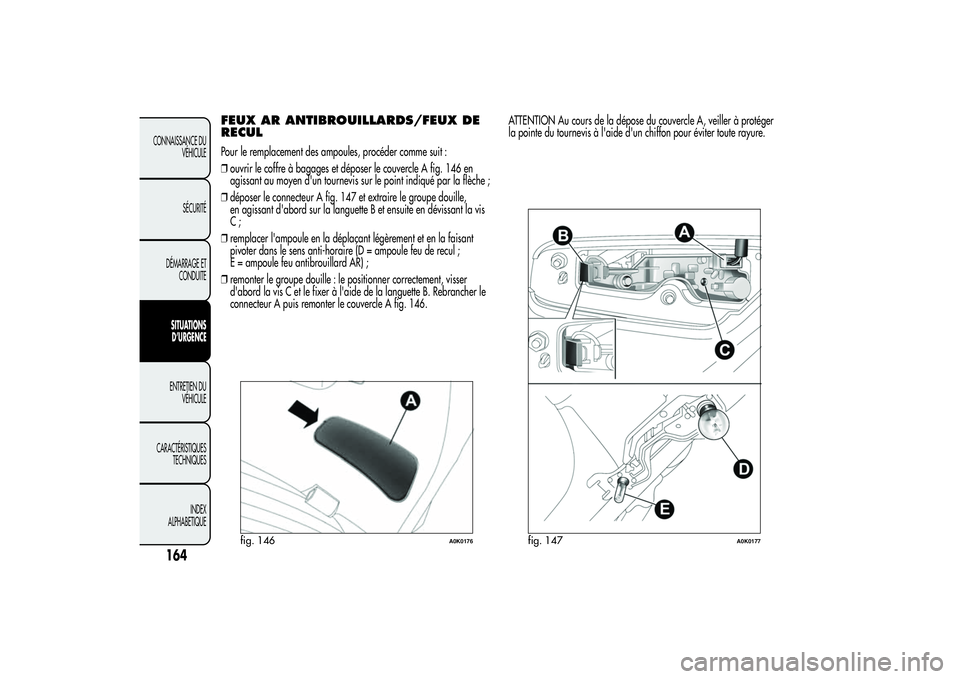

FEUX AR ANTIBROUILLARDS/FEUX DE
RECULPour le remplacement des ampoules, procéder comme suit :
❒ouvrir le coffre à bagages et déposer le couvercle A fig. 146 en
agissant au moyen d'un tournevis sur le point indiqué par la flèche ;
❒déposer le connecteur A fig. 147 et extraire le groupe douille,
en agissant d'abord sur la languette B et ensuite en dévissant la vis
C;
❒remplacer l'ampoule en la déplaçant légèrement et en la faisant
pivoter dans le sens anti-horaire (D = ampoule feu de recul ;
E = ampoule feu antibrouillard AR) ;
❒remonter le groupe douille : le positionner correctement, visser
d'abord la vis C et le fixer à l'aide de la languette B. Rebrancher le
connecteur A puis remonter le couvercle A fig. 146.ATTENTION Au cours de la dépose du couvercle A, veiller à protéger
la pointe du tournevis à l'aide d'un chiffon pour éviter toute rayure.
fig. 146
A0K0176
fig. 147
A0K0177
164
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
