2013 Alfa Romeo Giulietta Notice d'entretien (in French)

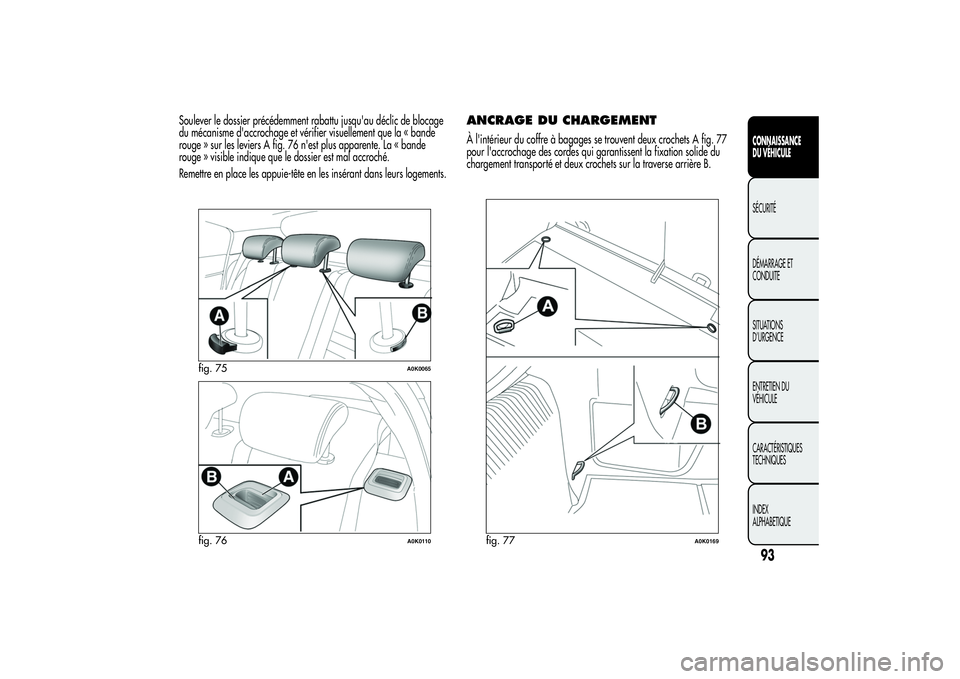

Soulever le dossier précédemment rabattu jusqu'au déclic de blocage
du mécanisme d'accrochage et vérifier visuellement que la « bande
rouge » sur les leviers A fig. 76 n'est plus apparente. La « bande
rouge » visible indique que le dossier est mal accroché.
Remettre en place les appuie-tête en les insérant dans leurs logements.
ANCRAGE DU CHARGEMENTÀ l'intérieur du coffre à bagages se trouvent deux crochets A fig. 77
pour l'accrochage des cordes qui garantissent la fixation solide du
chargement transporté et deux crochets sur la traverse arrière B.
fig. 75
A0K0065
fig. 76
A0K0110
fig. 77
A0K0169
93CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

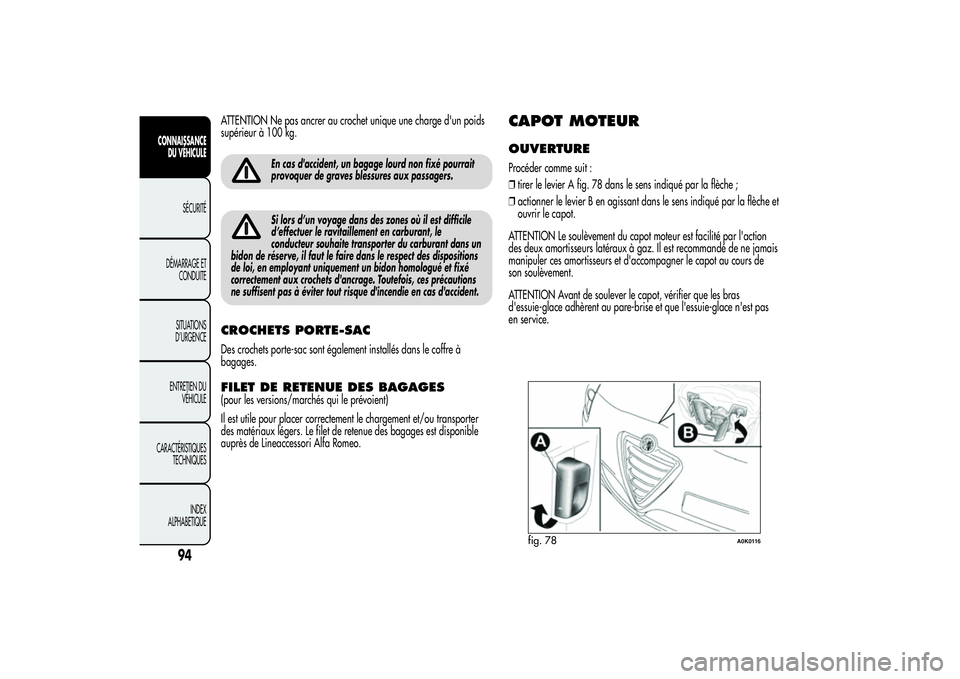

ATTENTION Ne pas ancrer au crochet unique une charge d'un poids
supérieur à 100 kg.
En cas d'accident, un bagage lourd non fixé pourrait
provoquer de graves blessures aux passagers.Si lors d’un voyage dans des zones où il est difficile
d’effectuer le ravitaillement en carburant, le
conducteur souhaite transporter du carburant dans un
bidon de réserve, il faut le faire dans le respect des dispositions
de loi, en employant uniquement un bidon homologué et fixé
correctement aux crochets d'ancrage. Toutefois, ces précautions
ne suffisent pas à éviter tout risque d'incendie en cas d'accident.
CROCHETS PORTE-SACDes crochets porte-sac sont également installés dans le coffre à
bagages.FILET DE RETENUE DES BAGAGES(pour les versions/marchés qui le prévoient)
Il est utile pour placer correctement le chargement et/ou transporter
des matériaux légers. Le filet de retenue des bagages est disponible
auprès de Lineaccessori Alfa Romeo.
CAPOT MOTEUROUVERTUREProcéder comme suit :
❒tirer le levier A fig. 78 dans le sens indiqué par la flèche ;
❒actionner le levier B en agissant dans le sens indiqué par la flèche et
ouvrir le capot.
ATTENTION Le soulèvement du capot moteur est facilité par l'action
des deux amortisseurs latéraux à gaz. Il est recommandé de ne jamais
manipuler ces amortisseurs et d'accompagner le capot au cours de
son soulèvement.
ATTENTION Avant de soulever le capot, vérifier que les bras
d'essuie-glace adhèrent au pare-brise et que l'essuie-glace n'est pas
en service.
fig. 78
A0K0116
94
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FERMETUREBaisser le capot à environ 20 centimètres du compartiment moteur,
puis le lâcher et s'assurer qu'il est parfaitement fermé, et non pas
seulement accroché en position de sécurité, en essayant de le rouvrir.
Si tel est le cas, ne pas exercer de pression sur le capot, mais le
soulever à nouveau et recommencer l'opération.
ATTENTION Toujours vérifier la bonne fermeture du capot pour éviter
qu'il ne s'ouvre en cours de route.
À l'intérieur du compartiment moteur est placée la plaquette suivante
fig. 79 :
Pour des raisons de sécurité, le capot moteur doit
toujours rester parfaitement fermé pendant que le
véhicule roule. Par conséquent, toujours vérifier
la fermeture du capot en s'assurant que le dispositif de blocage
est enclenché. Si pendant la marche, le conducteur devait se
rendre compte que le dispositif de blocage n'est pas bien
enclenché, il devra s'arrêter immédiatement et le fermer
correctement.Effectuer ces opérations uniquement avec le véhicule à
l'arrêt.
fig. 79
A0K1520
95CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PORTE-BAGAGES/PORTE-SKISLes fixations de pré-équipement A fig. 80 sont situées dans les zones
indiquées sur la figure et sont accessibles uniquement avec les portes
ouvertes.
Un porte-bagages/porte-skis spécifique au véhicule est disponible
auprès de Lineaccessori Alfa Romeo.
Après avoir roulé sur quelques kilomètres, contrôler à
nouveau la fermeture des vis des fixations.Ne jamais dépasser les charges maximales autorisées (voir
chapitre « Caractéristique techniques »).
Répartir la charge uniformément et tenir compte,
durant la conduite, de l’augmentation de la sensibilité
du véhicule au vent latéral.Respecter scrupuleusement les dispositions législatives en
vigueur concernant les mesures maximales
d'encombrement.
fig. 80
A0K0117
96
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PHARESORIENTATION DU FAISCEAU LUMINEUXL'orientation correcte des phares est essentielle pour le confort et la
sécurité du conducteur, mais également pour tous les autres
automobilistes. De plus, elle fait l'objet d'une règle spécifique du code
de la route.
Pour garantir au conducteur et aux autres automobilistes les meilleures
conditions de visibilité lorsqu'on roule feux allumés, les phares d'un
véhicule doivent être correctement orientés. Pour le contrôle et le
réglage éventuel, s'adresser aux Services Agréés Alfa Romeo.ASSIETTE DES PHARES CORRECTEIl fonctionne avec clé de contact sur MAR et feux de croisement
allumés.
Réglage de l'assiette des phares
Pour le réglage, appuyer sur les boutons
et
fig. 81. L'écran
affiche la position correspondant au réglage.
Position 0
une ou deux personnes sur les sièges avant.
Position 1
4 personnes.
Position 2
4 personnes + charge dans le coffre à bagages.
Position 3
conducteur + charge maximale autorisée dans le coffre à
bagages.
ATTENTION Contrôler l'orientation des faisceaux lumineux chaque fois
que le poids de la charge transportée change.
ATTENTION Si la voiture est dotée de phares Bi-xénon, le contrôle de
l'orientation de phares est électronique, par conséquent il n'y aura pas
de boutons
et
.
ORIENTATION DES FEUX
ANTIBROUILLARD(pour les versions/marchés qui le prévoient)
Pour le contrôle et le réglage éventuel, s'adresser aux Services Agréés
Alfa Romeo.RÉGLAGE DES PHARES À L'ÉTRANGERLes feux de croisement sont orientés pour la circulation dans le pays de
la première mise en circulation. En cas de voyage dans des pays à
circulation inversée, pour ne pas éblouir les conducteurs croisés, il est
nécessaire de couvrir les zones du phare selon les dispositions du code
de la route du pays en question.
fig. 81
A0K0339
97CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

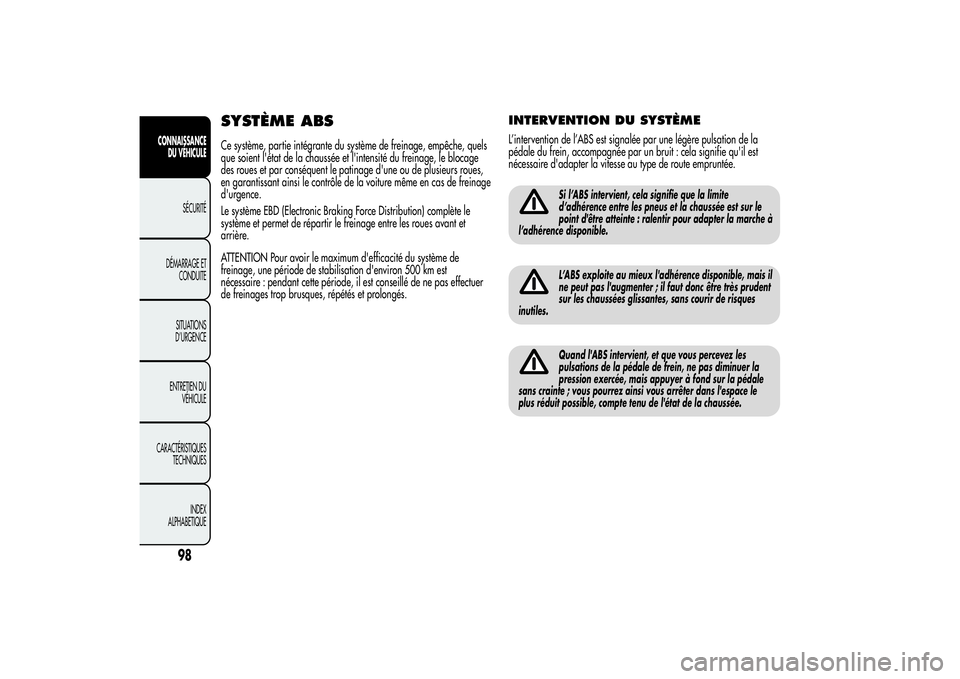

SYSTÈME ABSCe système, partie intégrante du système de freinage, empêche, quels
que soient l'état de la chaussée et l'intensité du freinage, le blocage
des roues et par conséquent le patinage d'une ou de plusieurs roues,
en garantissant ainsi le contrôle de la voiture même en cas de freinage
d'urgence.
Le système EBD (Electronic Braking Force Distribution) complète le
système et permet de répartir le freinage entre les roues avant et
arrière.
ATTENTION Pour avoir le maximum d'efficacité du système de
freinage, une période de stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est conseillé de ne pas effectuer
de freinages trop brusques, répétés et prolongés.
INTERVENTION DU SYSTÈMEL’intervention de l’ABS est signalée par une légère pulsation de la
pédale du frein, accompagnée par un bruit : cela signifie qu'il est
nécessaire d'adapter la vitesse au type de route empruntée.
Si l’ABS intervient, cela signifie que la limite
d’adhérence entre les pneus et la chaussée est sur le
point d'être atteinte : ralentir pour adapter la marche à
l’adhérence disponible.L’ABS exploite au mieux l'adhérence disponible, mais il
ne peut pas l'augmenter ; il faut donc être très prudent
sur les chaussées glissantes, sans courir de risques
inutiles.Quand l'ABS intervient, et que vous percevez les
pulsations de la pédale de frein, ne pas diminuer la
pression exercée, mais appuyer à fond sur la pédale
sans crainte ; vous pourrez ainsi vous arrêter dans l'espace le
plus réduit possible, compte tenu de l'état de la chaussée.
98
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

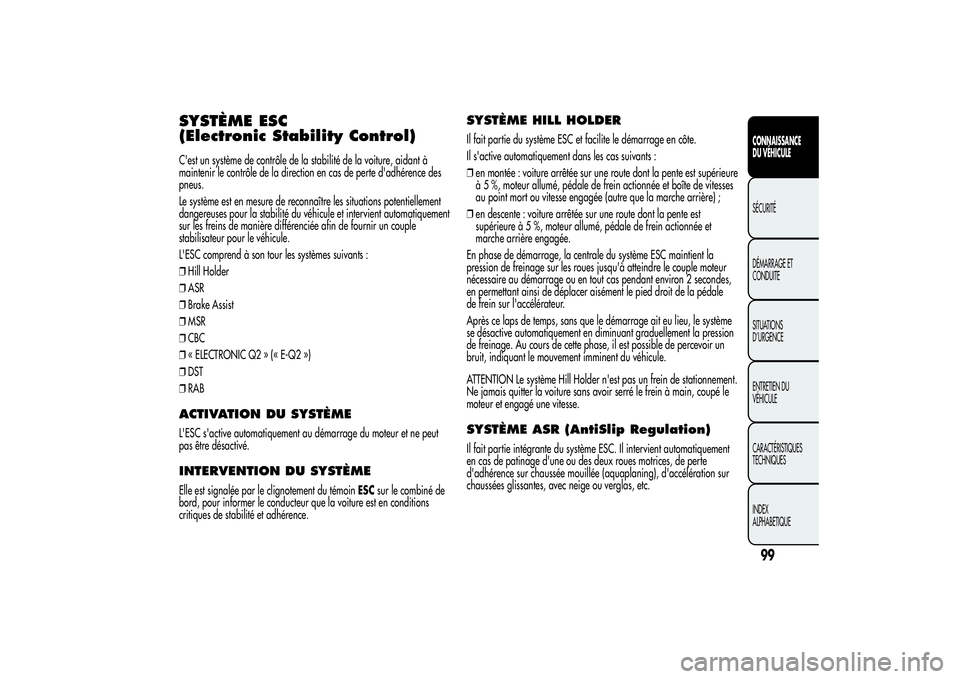

SYSTÈME ESC
(Electronic Stability Control)C'est un système de contrôle de la stabilité de la voiture, aidant à
maintenir le contrôle de la direction en cas de perte d'adhérence des
pneus.
Le système est en mesure de reconnaître les situations potentiellement
dangereuses pour la stabilité du véhicule et intervient automatiquement
sur les freins de manière différenciée afin de fournir un couple
stabilisateur pour le véhicule.
L'ESC comprend à son tour les systèmes suivants :
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒« ELECTRONIC Q2 » (« E-Q2 »)
❒DST
❒RABACTIVATION DU SYSTÈMEL'ESC s'active automatiquement au démarrage du moteur et ne peut
pas être désactivé.INTERVENTION DU SYSTÈMEElle est signalée par le clignotement du témoinESCsur le combiné de
bord, pour informer le conducteur que la voiture est en conditions
critiques de stabilité et adhérence.
SYSTÈME HILL HOLDERIl fait partie du système ESC et facilite le démarrage en côte.
Il s'active automatiquement dans les cas suivants :
❒en montée : voiture arrêtée sur une route dont la pente est supérieure
à 5 %, moteur allumé, pédale de frein actionnée et boîte de vitesses
au point mort ou vitesse engagée (autre que la marche arrière) ;
❒en descente : voiture arrêtée sur une route dont la pente est
supérieureà5%,moteur allumé, pédale de frein actionnée et
marche arrière engagée.
En phase de démarrage, la centrale du système ESC maintient la
pression de freinage sur les roues jusqu'à atteindre le couple moteur
nécessaire au démarrage ou en tout cas pendant environ 2 secondes,
en permettant ainsi de déplacer aisément le pied droit de la pédale
de frein sur l'accélérateur.
Après ce laps de temps, sans que le démarrage ait eu lieu, le système
se désactive automatiquement en diminuant graduellement la pression
de freinage. Au cours de cette phase, il est possible de percevoir un
bruit, indiquant le mouvement imminent du véhicule.
ATTENTION Le système Hill Holder n'est pas un frein de stationnement.
Ne jamais quitter la voiture sans avoir serré le frein à main, coupé le
moteur et engagé une vitesse.SYSTÈME ASR (AntiSlip Regulation)Il fait partie intégrante du système ESC. Il intervient automatiquement
en cas de patinage d'une ou des deux roues motrices, de perte
d'adhérence sur chaussée mouillée (aquaplaning), d'accélération sur
chaussées glissantes, avec neige ou verglas, etc.
99CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

En fonction des conditions de patinage, deux systèmes différents de
contrôle sont activés :
❒si le patinage concerne les deux roues motrices, l’ASR intervient en
réduisant la puissance transmise par le moteur ;
❒si le patinage concerne une seule des roues motrices, l'ASR
intervient et freine automatiquement la roue qui patine.
Pour le fonctionnement correct des systèmes ESC et
ASR, les pneus doivent tous être de la même marque et
du même type sur toutes les roues, en parfait état et
surtout du type, de la marque et des dimensions prescrites.Pendant l'utilisation éventuelle de la roue compacte de
secours, le système ESC continue de fonctionner. Ne
pas oublier cependant que la roue compacte de
secours, dont les dimensions sont inférieures à celles du pneu de
série, a une adhérence moindre par rapport aux autres pneus.Les performances des systèmes ESC et ASR ne doivent
pas inciter le conducteur à courir des risques inutiles
et injustifiés. La conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à la circulation. La
responsabilité de la sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
BRAKE ASSIST(assistance en cas de freinages d'urgence)
Ce système, qui ne peut pas être désactivé, détecte les freinages
d'urgence (en fonction de la vitesse d'actionnement de la pédale de
frein), ce qui permet d'intervenir plus rapidement sur le circuit de
freinage. Le Brake Assist est désactivé en cas d'anomalie du système
ESC.SYSTÈME MSR(Motor Schleppmoment Regelung)
Il s'agit d'un système qui fait partie intégrante de l'ABS et qui intervient
lorsque le conducteur rétrograde brusquement de vitesse, en
redonnant du couple au moteur et en évitant de faire patiner de
manière excessive les roues motrices, surtout en cas de faible
adhérence, ce qui risquerait de compromettre la stabilité du véhicule.SYSTÈME CBC
(Cornering Braking Control)Cette fonction optimise la distribution de la pression de freinage sur les
quatre roues (afin d'exploiter toute l'adhérence disponible au sol) en
cas de freinage en courbe avec intervention du système ABS. Ce
qui réduit les temps de freinage en virage et surtout augmente
la stabilité du véhicule.SYSTÈME « ELECTRONIC Q2 » (« E-Q2 »)Le système « Electronic Q2 » utilise le circuit de freinage en créant un
comportement très semblable à un différentiel à patinage limité.
Le circuit de freinage avant, en condition d'accélération en virage, agit
sur la roue intérieure, en augmentant ainsi la motricité de la roue
extérieure (plus chargée) et en répartissant le couple sur le train moteur
avant de manière dynamique et continue, en fonction des conditions
de la conduite et de la chaussée.
100CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
