2013 Alfa Romeo Giulietta Návod k použití a údržbě (in Czech)

AKTIVNÍ ŘÍZENÍ DUAL PINIONFunguje pouze s klíčkem zapalování na MAR a se spuštěným motorem.
Posilové řízení umožňuje uplatnit na volant sílu odpovídající danému
jízdnímu stavu. Asistenční režim je možné navolit přestavením páky na
polohy d, n, a páky “systému Alfa DNA” (viz “Systém Alfa DNA”).
UPOZORNĚNÍ Po odpojení baterie je třeba posilovač řízení
inicializovat, což kontrolka signalizuje rozsvícením. Pro inicializaci
otočte volantem z jedné koncové polohy na druhou nebo jen ujeď te asi
sto metrů v přímém směru.
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž imobilizéru)
způsobem, jímž by se mohly snížit výkony systému, čímž by
pozbyla platnosti záruka, způsobit vážné problémy z hlediska
bezpečnosti a neshodu s homologací vozidla.
PŘÍPRAVA PRO AUTORÁDIO(u příslušné verze vozidla)
Pokud nebylo vozidlo objednáno s autorádiem, nachází se v palubní
desce úložný prostor obr. 93.
Přípravu pro autorádio tvoří:
❒napájecí kabely autorádia, přední a zadní reproduktory a anténa;
❒uložení pro autorádio;
❒anténa na střeše vozidla.
Autorádio je nutno nainstalovat do příslušného prostoru A obr. 93,
který se uvolní zatlačením na dvě zajišťovací svorky v tomto prostoru:
zde se nacházejí napájecí kabely.
Přípravu pro autorádio si nechejte připojit u
autorizovaného servisu Alfa Romeo, aby se předešlo
jakékoli případné závadě, jež by mohla ohrozit
bezpečnost vozidla.
obr. 93
A0K0134
109SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘÍPRAVA PRO INSTALACI
PŘENOSNÉHO NAVIGAČNÍHO
SYSTÉMU(pro příslušné verze/trhy)
Do vozidel vybavených systémemBlue&Me™lze na objednávku
doinstalovat přípravu pro přenosnou navigaciBlue&Me™TomTom
®,
která je k dostání u Lineaccessori Alfa Romeo.
Přenosná navigace se zasune do držáku upevněného v uložení
vyobrazeném na obr. 94.
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH ZAŘÍZENÍElektrické/elektronické přístroje nainstalované po zakoupení vozidla a
v rámci poprodejního servisu musejí být opatřeny značkou: obr. 95
Fiat Group Automobiles S.p.A. autorizuje montáž radiostanic za
podmínky, že bude provedena řádně podle pokynů výrobce ve
specializovaném servisním středisku.
UPOZORNĚNÍ Po namontování zařízení, jimiž se pozmění
charakteristiky vozidla, se může stát, že příslušné orgány odejmou
vozidlu technický průkaz a případě přestane platit i záruka na závady
způsobené touto úpravou nebo z ní přímo či nepřímo dovoditelné.
Fiat Group Automobiles S.p.A. nenese žádnou odpovědnost za škody
způsobené instalací zařízení nedodaných nebo nedoporučených
společností Fiat Group Automobiles S.p.A. a nenainstalovaných podle
příslušných pokynů.
obr. 94
A0K0143
obr. 95
DISPOSITIVI-ELETTRONICI
110SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

RADIOSTANICE A MOBILNÍ TELEFONYPřijímací a vysílací přístroje (telefonní přístroje do motorových vozidel,
CB a podobná zařízení) se nesmějí používat ve vozidle, která nejsou
vybavena samostatnou venkovní anténou.
UPOZORNĚNÍ Používáním těchto zařízení v kabině (bez vnější antény)
můžete způsobit jednak případnou újmu na zdraví cestujících ve
vozidle, jednak poruchy elektronických systémů vozidla a ohrozit tak
bezpečnost vozidla jako takového.
Síla vysílání a příjmu těchto zařízení se navíc může snížit rušivým
účinkem od skeletu vozu.
Co se týče používání mobilních telefonů (GSM, GPRS, UMTS) s
homologací EU, doporučujeme postupovat přesně podle pokynů
výrobce daného přístroje.
PARKOVACÍ SENZORY(u příslušné verze vozidla)
Jsou nainstalované v zadním nárazníku vozidla. obr. 96 Při parkování
upozorňují přerušovanou zvukovou výstrahou řidiče na případné
překážky za vozidlem.AKTIVACESenzory se zapnou zařazením zpátečky Se snižující se vzdáleností od
překážky za vozidlem se zvyšuje kmitočet zvukové výstrahy.
obr. 96
A0K0060
111SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

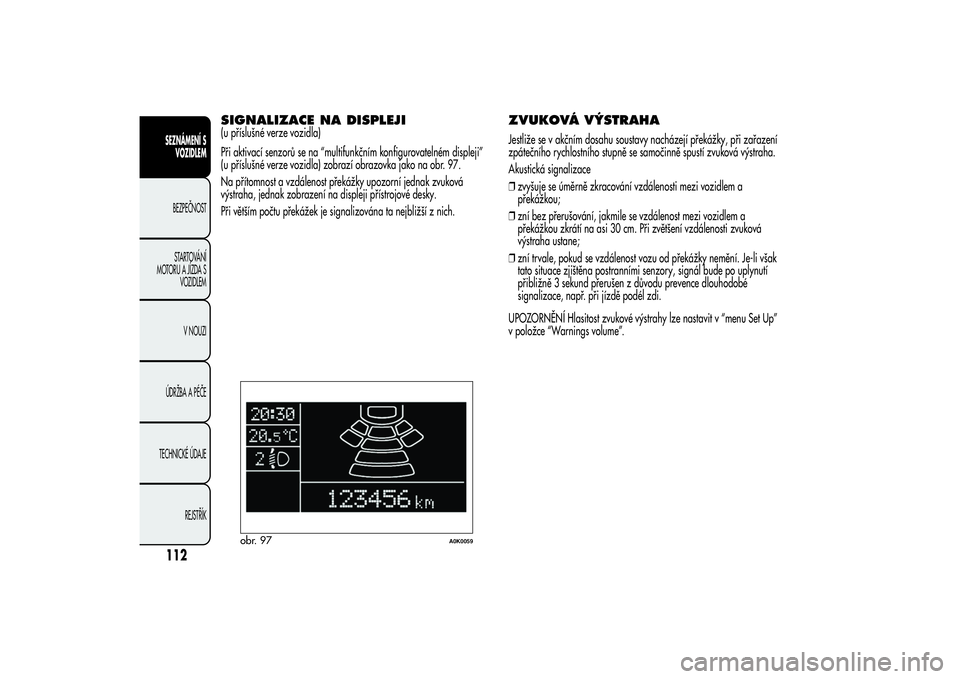

SIGNALIZACE NA DISPLEJI(u příslušné verze vozidla)
Při aktivací senzorů se na “multifunkčním konfigurovatelném displeji”
(u příslušné verze vozidla) zobrazí obrazovka jako na obr. 97.
Na přítomnost a vzdálenost překážky upozorní jednak zvuková
výstraha, jednak zobrazení na displeji přístrojové desky.
Při větším počtu překážek je signalizována ta nejbližší z nich.
ZVUKOVÁ VÝSTRAHAJestliže se v akčním dosahu soustavy nacházejí překážky, při zařazení
zpátečního rychlostního stupně se samočinně spustí zvuková výstraha.
Akustická signalizace
❒zvyšuje se úměrně zkracování vzdálenosti mezi vozidlem a
překážkou;
❒zní bez přerušování, jakmile se vzdálenost mezi vozidlem a
překážkou zkrátí na asi 30 cm. Při zvětšení vzdálenosti zvuková
výstraha ustane;
❒zní trvale, pokud se vzdálenost vozu od překážky nemění. Je-li však
tato situace zjištěna postranními senzory, signál bude po uplynutí
přibližně 3 sekund přerušen z důvodu prevence dlouhodobé
signalizace, např. při jízdě podél zdi.
UPOZORNĚNÍ Hlasitost zvukové výstrahy lze nastavit v “menu Set Up”
v položce “Warnings volume”.
obr. 97
A0K0059
112SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

FUNGOVÁNÍ S PŘÍPOJNÝM VOZIDLEMPři zasunutí elektrického kabelu přípojného vozidla do tažného
zařízení se senzory automaticky vyřadí z funkce. Senzory se
automaticky aktivují vytažením vidlice kabelu přípojného vozidla.
Pro řádnou funkci systému je nezbytné, aby byly senzory
vždy očistěné od bláta, nečistot, sněhu nebo ledu. Při čistění
senzorů je nutno dávat velký pozor, aby se nepoškrábaly
nebo nepoškodily; k čistění nepoužívejte suché, hrubé nebo tvrdé
utěrky. Parkovací senzory umývejte čistou vodou, případně s příměsí
autošamponu. V myčkách, kde se používají parní nebo vysokotlaké
trysky, očistěte senzory rychlým pohybem trysky ze vzdálenosti asi 10
cm.Pokud je třeba přelakovat nárazníky nebo opravit lak
v oblasti senzorů, obraťte se na autorizovaný servis
Alfa Romeo. Nesprávným nanesením laku se může
narušit činnost parkovacích senzorů.Odpovědnost za parkování a ostatní rizikové manévry
nese vždy a jedině řidič. Při manévrováni se
nezapomínejte ujistit, zda se v daném prostoru
nenacházejí osoby (zejména děti) a zvířata. Parkovací senzory
představují pomoc řidiči, ale nikdy nesmí snížit pozornost při
provádění takových manévrů, protože mohou být nebezpečné i
přes nízkou rychlost.
OBECNÁ UPOZORNĚNÍPři parkování dávejte vždy velký pozor na překážky, které by se mohly
nacházet nad nebo pod senzorem.
Za určitých okolností nemusí totiž systém detekovat předměty, které se
nacházejí velmi blízko za vozidlem. Tyto předměty pak mohou
poškodit vozidlo nebo být poškozeny.
Na výkony parkovacího systému mohou mít vliv následující stavy:
❒Snížená citlivost senzoru a tím celého parkovacího asistenta může
být způsobena tím, že se na povrchu senzoru nachází: led, sníh,
bláto, vícevrstvý lak;
❒senzory detekují neexistující předmět (“rušení echa”) z důvodu
rušení mechanického původu, např. při mytí vozidla, dešti, silném
větru či za krupobití;
❒signály vysílané senzorem mohou být rušeny i případnými
ultrazvukovými systémy, které se dostanou do blízkosti vozidla
(např. tlakovzdušnými brzdami nákladních vozů nebo
pneumatickými kladivy);
❒výkony senzory mohou být ovlivněny i jejich umístěním. Např. při
změně postavení vozidla (opotřebením tlumičů či zavěšení), po
výměně pneumatik, při nadměrném zatížení či v případě potřeby
snížit podvozek vozidla.
❒není zaručeno, že systém bude detekovat překážky nacházející na
úrovni vyšších částí vozidla, protože systém detekuje překážky, na
něž by mohly narazit nižší části vozidla.
113SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

NATANKOVÁNÍ PALIVA
DO VOZIDLAPřed tankováním paliva vypněte motor.BENZÍNOVÉ MOTORYPoužívejte výhradně bezolovnatý benzín Tankujte výhradně
bezolovnatý benzín s oktanovým číslem (RON) nejméně 95. Nikdy,
ani v nejvyšší nouzi, nečerpejte do palivové nádrže byť jen malé
množství olovnatého benzínu. Nenapravitelně byste poškodili
katalyzátor.DIESELOVÉ MOTORYDo vozidla čerpejte výhradně motorovou naftu vyhovující evropské
specifikaci EN590. Používání jiných paliv nebo směsí může způsobit
nenapravitelné poškození motoru a zneplatnit poskytovanou záruku.
Provoz při nízké venkovní teplotě
Při nízkých teplotách nemusí mít nafta dostatečný stupeň tekutosti
účinkem tvorby parafínů, což může způsobit selhávání palivové
soustavy.
Aby se předešlo provozním problémům, je podle ročního období
běžně k dostání letní nebo zimní a arktická nafta (v horských /
studených oblastech). Pokud je nutno načerpat naftu vhodného typu
podle dané venkovní teploty, doporučujeme přimíchat do nafty přísadu
TUTELA DIESEL ART v poměru uvedeném v návodu k jejímu použití.
Do nádrže nejdříve nalijte nemrznoucí směs, a až pak natankujte
naftu.Při delším používání/parkování vozidla v kritických (např. horských)
oblastech doporučujeme natankovat naftu prodávanou v dané lokalitě.
Doporučujeme rovněž udržovat v nádrži množství paliva nad 50 %
jejího obsahu.
UZÁVĚR PALIVOVÉ NÁDRŽEVíko uzávěru palivové nádrže se odemkne při centrálním odemknutí
dveří a zamkne při centrálním zamknutí.
Otevření
Zatlačte na víko A obr. 98, pod nímž se nachází uzávěr palivové
nádrže B. Zatlačte na uzávěr B a otočte jím doleva.
Uzávěr je opatřen bezpečnostní pojistkou C na ochranou před
ztracením. Při tankování paliva upevněte uzávěr do úchytu D.
obr. 98
A0K0115
114SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Nouzové otevření víka
V nouzi lze víko otevřít zatažením za lanko A obr. 99, které se
nachází na pravé straně zavazadlového prostoru.
Zatažením za lanko se zámek víka odemkne, víko se pak otevře
zatlačením.Zavření
Uvolněte uzávěr B obr. 98 z úchytu D a upevněte zpět v uložení. Poté
uzávěrem otočte doprava, až ucítíte několik klapnutí. Nakonec zavřete
víkoAazkontrolujte, zda je řádně zajištěné.
Hermetickým zavřením se může v nádrži lehce zvýšit tlak. Případný
syčivý zvuk při povolení uzávěru je proto zcela normální.
Nepřibližujte se k hrdlu palivové nádrže s otevřeným
ohněm nebo se zapálenou cigaretou: nebezpečí
požáru. Nepřibližujte se obličejem příliš k hrdlu
palivové nádrže, abyste se nenadýchali škodlivých par.
obr. 99
A0K0222
115SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

OCHRANA ŽIVOTNÍHO
PROSTŘEDÍSoučástí výbavy vozu jsou následující zařízení pro snižování emisí z
benzínových motorů: katalyzátor, lambda sondy a odvětrávací
soustava palivových par.
Součástí výbavy vozidla jsou následující zařízení pro snižování emisí z
dieselových motorů: oxidační katalyzátor, recirkulační soustava
výfukových plynů (E.G.R.) a filtr pevných částic (DPF).
FILTR PEVNÝCH ČÁSTIC
(DPF - Diesel Particulate Filter)(u příslušné verze vozidla)
Tento mechanický filtr zachytí téměř všechny uhlíkaté částečky.
Během normálního chodu motoru se katalyzátor a filtr
(DPF) zahřejí na vysokou teplotu. Proto nikdy
neparkujte s vozidlem v blízkosti hořlavých látek (na
trávě, suchém listí, jehličí atd.).
116SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
