2013 Alfa Romeo Giulietta Návod k použití a údržbě (in Czech)

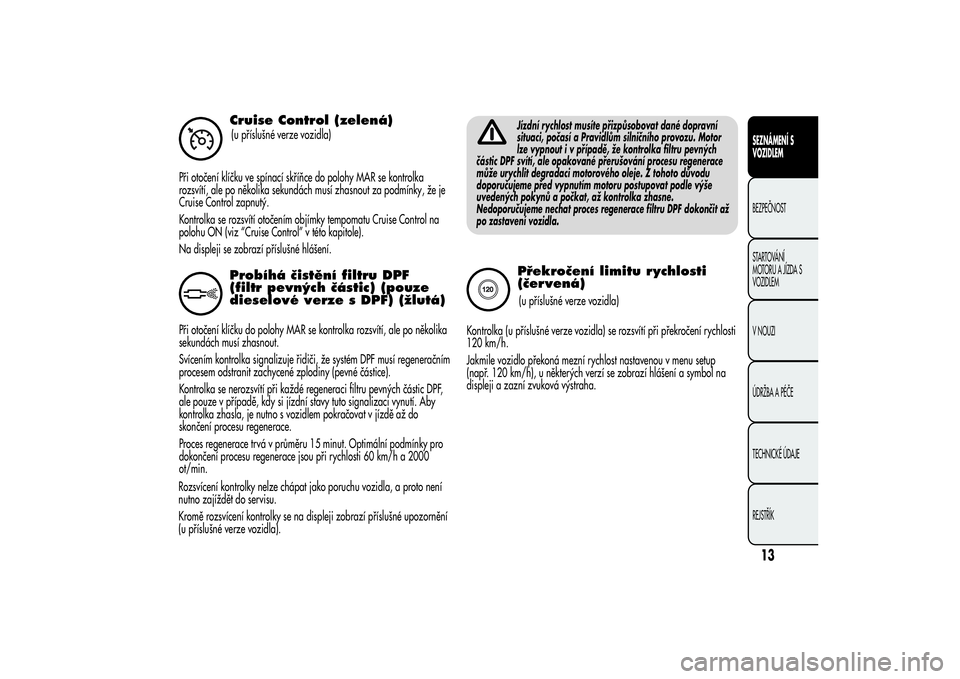

Cruise Control (zelená)(u příslušné verze vozidla)
Při otočení klíčku ve spínací skříňce do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout za podmínky, že je
Cruise Control zapnutý.
Kontrolka se rozsvítí otočením objímky tempomatu Cruise Control na
polohu ON (viz “Cruise Control” v této kapitole).
Na displeji se zobrazí příslušné hlášení.Probíhá čistění filtru DPF
(filtr pevných částic) (pouze
dieselové verze s DPF) (žlutá)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Svícením kontrolka signalizuje řidiči, že systém DPF musí regeneračním
procesem odstranit zachycené zplodiny (pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru pevných částic DPF,
ale pouze v případě, kdy si jízdní stavy tuto signalizaci vynutí. Aby
kontrolka zhasla, je nutno s vozidlem pokračovat v jízdě až do
skončení procesu regenerace.
Proces regenerace trvá v průměru 15 minut. Optimální podmínky pro
dokončení procesu regenerace jsou při rychlosti 60 km/h a 2000
ot/min.
Rozsvícení kontrolky nelze chápat jako poruchu vozidla, a proto není
nutno zajíždět do servisu.
Kromě rozsvícení kontrolky se na displeji zobrazí příslušné upozornění
(u příslušné verze vozidla).
Jízdní rychlost musíte přizpůsobovat dané dopravní
situaci, počasí a Pravidlům silničního provozu. Motor
lze vypnout i v případě, že kontrolka filtru pevných
částic DPF svítí, ale opakované přerušování procesu regenerace
může urychlit degradaci motorového oleje. Z tohoto důvodu
doporučujeme před vypnutím motoru postupovat podle výše
uvedených pokynů a počkat, až kontrolka zhasne.
Nedoporučujeme nechat proces regenerace filtru DPF dokončit až
po zastavení vozidla.Překročení limitu rychlosti
(červená)(u příslušné verze vozidla)
Kontrolka (u příslušné verze vozidla) se rozsvítí při překročení rychlosti
120 km/h.
Jakmile vozidlo překoná mezní rychlost nastavenou v menu setup
(např. 120 km/h), u některých verzí se zobrazí hlášení a symbol na
displeji a zazní zvuková výstraha.
13SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Signalizace obecné poruchy
(žlutá)(u příslušné verze vozidla)
Kontrolka se rozsvítí při následujících událostech:
V tomto případě se co nejdříve obraťte na autorizovaný servis Alfa
Romeo a nechejte závadu odstranit.
Závada vnějších světel
Viz informace ke kontrolce
.
Závada brzdových světel
Viz informace “Závada brzdových světel”.
Odpojení dodávky paliva
Kontrolka se rozsvítí při zásahu odpojovače přívodu paliva. Na
displeji se zobrazí příslušné hlášení.
Závada zařízení Start&Stop
(u příslušné verze vozidla)
Kontrolka se rozsvítí, když dojde k závadě systému Start&Stop.
Závada dešťového senzoru
(u příslušné verze vozidla)
Kontrolka se rozsvítí při závadě dešťového senzoru.Závada parkovacích senzorů
(u příslušné verze vozidla)
Viz informace ke kontrolce
.
Závada senzoru osvitu
(u příslušné verze vozidla)
Kontrolka se rozsvítí při závadě senzoru osvitu vozidla.
Závada adaptivních světlometů AFS
(u příslušné verze vozidla)
Kontrolka se rozsvítí v případě, kdy řídicí jednotka zjistí závadu
adaptivních světlometů AFS (viz “Adaptivní světlomety AFS“) v této
kapitole. Na displeji se zobrazí příslušné hlášení.
Závada ochranného systému proti skřípnutí prstů
Kontrolka se rozsvítí, když dojde k závadě systému na ochranu proti
skřípnutí. Na displeji se zobrazí příslušné hlášení.
Závada snímače tlaku oleje motoru
Kontrolka se rozsvítí při zjištění závady snímače tlaku motorového
oleje, Na displeji se zobrazí příslušné hlášení.
14
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

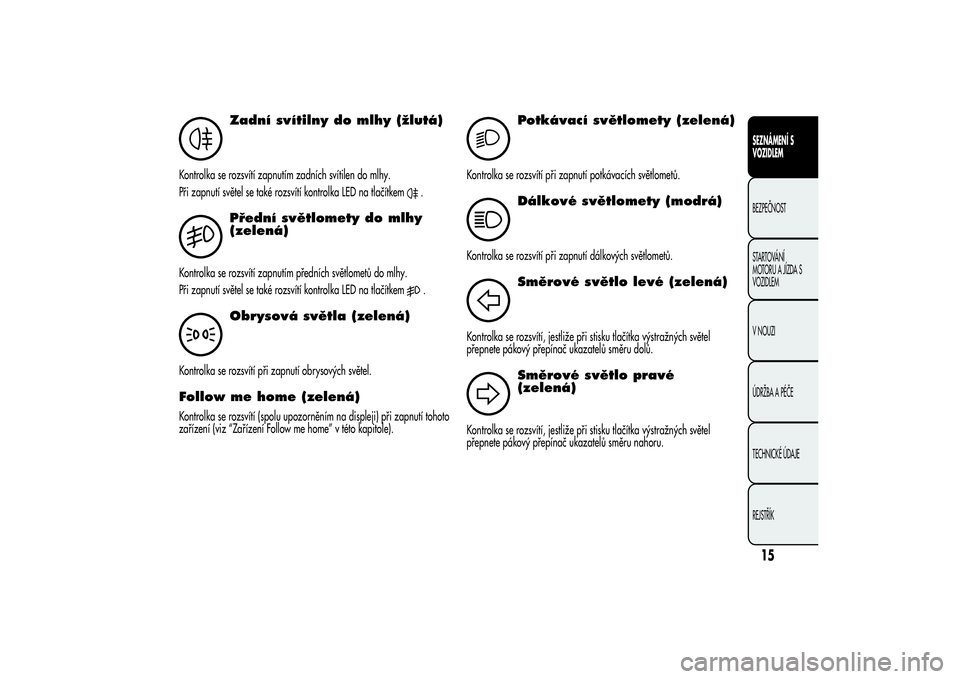

Zadní svítilny do mlhy (žlutá)
Kontrolka se rozsvítí zapnutím zadních svítilen do mlhy.
Při zapnutí světel se také rozsvítí kontrolka LED na tlačítkem
.
Přední světlomety do mlhy
(zelená)
Kontrolka se rozsvítí zapnutím předních světlometů do mlhy.
Při zapnutí světel se také rozsvítí kontrolka LED na tlačítkem
.
Obrysová světla (zelená)
Kontrolka se rozsvítí při zapnutí obrysových světel.Follow me home (zelená)Kontrolka se rozsvítí (spolu upozorněním na displeji) při zapnutí tohoto
zařízení (viz “Zařízení Follow me home” v této kapitole).
2
Potkávací světlomety (zelená)
Kontrolka se rozsvítí při zapnutí potkávacích světlometů.
Dálkové světlomety (modrá)
Kontrolka se rozsvítí při zapnutí dálkových světlometů.
Směrové světlo levé (zelená)
Kontrolka se rozsvítí, jestliže při stisku tlačítka výstražných světel
přepnete pákový přepínač ukazatelů směru dolů.
Směrové světlo pravé
(zelená)
Kontrolka se rozsvítí, jestliže při stisku tlačítka výstražných světel
přepnete pákový přepínač ukazatelů směru nahoru.
15SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Zapnutí/vypnutí systému
Start&Stop(u příslušné verze vozidla)
Aktivace systému Start&Stop
Aktivace systému Start&Stop
Aktivace systému Start&Stop je signalizována příslušným upozorněním
na displeji.
Za tohoto stavu kontrolka LED v tlačítku
(na ovládacím panelu na
palubní desce) nesvítí (viz “Start&Stop” v této kapitole).
Vypnutí systému Start&Stop
❒Verze s multifunkčním displejem: vypnutí systému Start&Stop je
signalizováno hlášením na displeji.
❒Verze s konfigurovatelným multifunkčním displejem: vypnutí systému
Start&Stop je signalizováno symbolema upozorněním na
displeji.
Je-li systém Start&Stop vypnutý, kontrolka v tlačítku
svítí.
Závada systému Start&Stop
V případě závady systému Start&Stop na displeji se rozbliká symbol
(verze s multifunkčním displejem) nebo
(verze s
konfigurovatelným multifunkčním displejem).
U určitých verzí vozidla se na displeji zobrazí i upozornění.
V takovém případě se obraťte na autorizovaný servis Alfa Romeo.
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru, u některých verzí se
na displeji zobrazí příslušné upozornění a symbol.
Otevřené víko motorového
prostoru
Jestliže je otevřené víko motorového prostoru, u některých verzí se na
displeji zobrazí příslušné hlášení a symbol.
Nebezpečí námrazy na
vozovce
U verzí s konfigurovatelným multifunkčním displejem se zobrazí
upozornění + symbol na displeji, jakmile klesne venkovní teplota na
3 °C nebo níže.
U verzí s multifunkčním displejem se zobrazí upozornění.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se na displeji
zobrazí namísto hodnoty jen čárky.
Odpojení dodávky paliva
U některých verzí se na displeji zobrazí upozornění a symbol při
zásahu bezpečnostního odpojovače paliva.
Další informace o zresetování systému odpojení přívodu paliva
naleznete v části “Systém odpojování paliva” v této kapitole.
16
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Závada vnějších světel
U některých verzí se na displeji zobrazí hlášení a symbol při závadě
následujícího světla/světel:
❒denní světla (DRL)
❒obrysová světla
❒směrová světla
❒zadní svítilnu do mlhy
❒osvětlení registrační značky
Může se jednat o některou z následujících závad: spálení žárovky /
žárovek, přepálení pojistky nebo přerušené elektrické vedení.
Závada brzdových světel
U některých verzí se při závadě brzdových světel zobrazí na displeji
příslušné upozornění a symbol.
Možná závada: spálení žárovky, přepálení příslušné pojistky nebo
přerušené elektrického spojení.
Závada senzoru osvitu(u příslušné verze vozidla)
U některých verzí se při závadě senzoru osvitu zobrazí na displeji
příslušné upozornění hlášení a symbol.
Závada dešťového senzoru(u příslušné verze vozidla)
U některých verzí se při závadě dešťového senzoru zobrazí na displeji
příslušné upozornění hlášení a symbol.Závada parkovacích senzorů(u příslušné verze vozidla)
U některých verzí se při závadě parkovacích senzorů zobrazí na
displeji příslušné upozornění hlášení a symbol.
Zobrazení navoleného jízdního
režimu(Systém “Alfa DNA”)(u příslušné verze vozidla)
U verzí s konfigurovatelným multifunkčním displejem se zobrazí
hlášení + symbol na displeji udávající navolený jízdní režim
“DYNAMIC”, “NATURAL” nebo “ALL WEATHER”.
Pokud nelze některý z těchto režimů navolit, na displeji se zobrazí
příslušné upozornění.
U verzí s multifunkčním displejem se zobrazí písmeno (d nebo a)
označující navolený jízdní režim a příslušné upozornění.
17SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

DISPLEJVozidlo lze vybavit multifunkčním displejem/multifunkčním
konfigurovatelným displejem, který za jízdy poskytuje uživateli
informace podle přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při otevření některých dveří na
displeji zobrazí na několik sekund čas a počet ujetých km (nebo
mílí).
"STANDARDNÍ" ZOBRAZENÍ NA
MULTIFUNKČNÍM DISPLEJINa displeji se zobrazí následující indikace obr. 4:ADatumBPočítadlo km (zobrazení počtu ujetých km nebo mílí)CRežim jízdy vybraný pomocí "Alfa DNA" (systém dynamického
ovládání jízdy vozidla) (u příslušné verze vozidla): d = Dynamic;
n = Natural; a = All WeatherDHodiny (zobrazené vždy tzn.isklíčkemvytaženým ze zapalování a
zavřenými dveřmi)EUkazatel funkce Start&Stop (u příslušné verze vozidla)FVenkovní teplotaGGear Shift Indicator (ukazatel řazení rychlostních stupňů) (u
příslušné verze vozidla)HNastavení sklonu světlometů (pouze se zapnutými potkávacími
světlomety)obr. 4
A0K1222
18
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

“STANDARDNÍ” OBRAZOVKA
KONFIGUROVATELNÉHO
MULTIFUNKČNÍHO DISPLEJENa displeji se zobrazí následující indikace obr. 5:AČasBČástečný počet ujetých km (nebo mílí)CPočítadlo km (zobrazení počtu ujetých km nebo mílí)DSignalizace stavu vozidla (např. otevření dveří, případný výskyt
náledí na silnici atd.)/Ukazatel funkce Start&Stop (u příslušných
verzí)/Gear Shift Indicator (ukazatel řazení rychlostních stupňů) (u
příslušné verze vozidla).ENastavení sklonu světlometů (pouze se zapnutými potkávacími
světlomety)FVenkovní teplotaU některých verzí se při zvolení jízdního režimu “DYNAMIC” (viz
“Systém Alfa DNA” v této kapitole) zobrazí na displeji tlak v turbíně
obr. 6.obr. 5
A0K0005
obr. 6
A0K0006
19SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

GEAR SHIFT INDICATORSystém GSI (Gear Shift Indicator) doporučuje řidiči, jaký stupeň má
zařadit upozorněním na přístrojové desce obr. 7.
Systém GSI upozorňuje řidiče, že zařazením jiného rychlostního
stupně se sníží spotřeba paliva.
Pro jízdu s co nejnižší spotřebu paliva doporučujeme používat režim
“Natural” či “All Weather” a tam, kde to dopravní situace dovoluje,
sledovat doporučení systému Gear Shift Indicator.
Pokud se na obrazovce objeví ikona SHIFT UP (
SHIFT), GSI řidiči
navrhuje přeřadit na stupeň s vyšším převodovým poměrem; když
se na displeji objeví ikona SHIFT DOWN (
SHIFT), GSI doporučuje
přeřadit na stupeň s nižším převodovým poměrem.
Pozn.Signalizace na přístrojové desce zůstane rozsvícená, dokud
řidič nepřeřadí nebo dokud se jízdní podmínky nevrátí do stavu, kdy
změna rychlosti již není za účelem optimalizace spotřeby nezbytná.
WELCOME MOVEMENTU některých provedení se při otočení klíčku na MAR:
❒ukazatelé rychloměru a otáčkoměru se rychle vychýlí (nahoru/dolů);
❒osvětlí se grafické ukazatele/displej.
❒na displeji se zobrazí grafická animace profilu vozidlu.
Pohyb ukazatelů
❒Při vytažení klíčku ze zapalování během pohybu ukazatelů se tyto
vrátí do výchozí polohy.
❒Jakmile se ukazatelé dostanou na konec stupnice, vrátí se na
hodnotu udanou stavem vozidla.
❒Nastartováním motoru se ukazatelé ustálí.
Rozsvícení grafických ukazatelů/displeje
Po několika sekundách od zapnutí klíčku v zapalování se na několik
sekund rozsvítí ukazatelé, grafiky a displej.
Zobrazení grafické animace
Při vytahování klíčku v zapalování (se zavřenými dveřmi) zůstane
displej osvětlený a zobrazí se grafická animace.
Displej pak postupně tmavne, až se vypne.
obr. 7
A0K0050
20
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
