2013 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

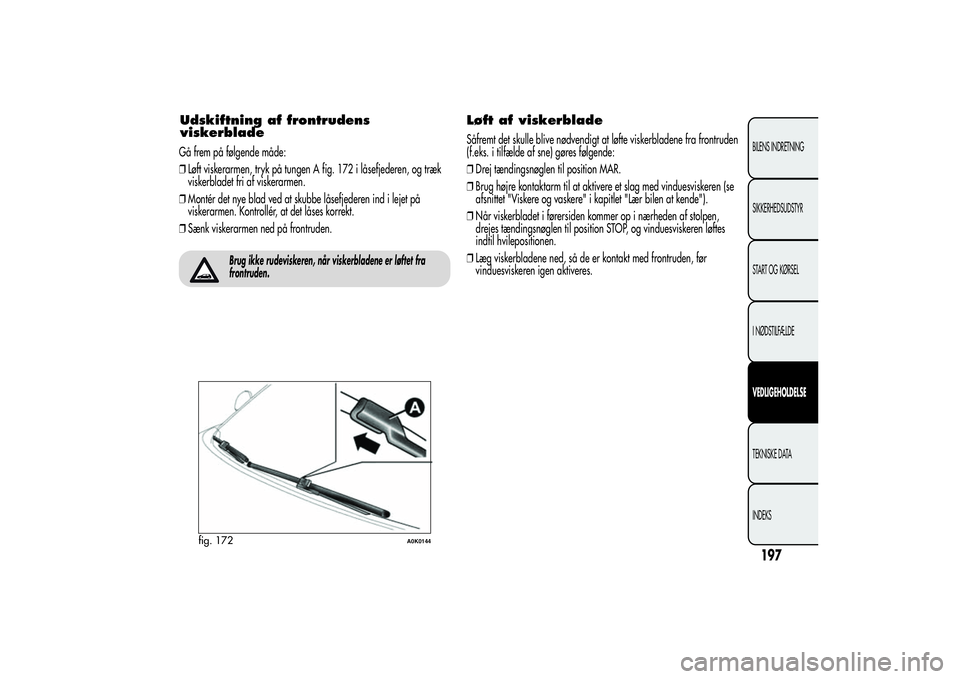

Udskiftning af frontrudens
viskerbladeGå frem på følgende måde:
❒Løft viskerarmen, tryk på tungen A fig. 172 i låsefjederen, og træk
viskerbladet fri af viskerarmen.
❒Montér det nye blad ved at skubbe låsefjederen ind i lejet på
viskerarmen. Kontrollér, at det låses korrekt.
❒Sænk viskerarmen ned på frontruden.
Brug ikke rudeviskeren, når viskerbladene er løftet fra
frontruden.
Løft af viskerbladeSåfremt det skulle blive nødvendigt at løfte viskerbladene fra frontruden
(f.eks. i tilfælde af sne) gøres følgende:
❒Drej tændingsnøglen til position MAR.
❒Brug højre kontaktarm til at aktivere et slag med vinduesviskeren (se
afsnittet "Viskere og vaskere" i kapitlet "Lær bilen at kende").
❒Når viskerbladet i førersiden kommer op i nærheden af stolpen,
drejes tændingsnøglen til position STOP, og vinduesviskeren løftes
indtil hvilepositionen.
❒Læg viskerbladene ned, så de er kontakt med frontruden, før
vinduesviskeren igen aktiveres.
fig. 172
A0K0144
197BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSETEKNISKE DATA
INDEKS

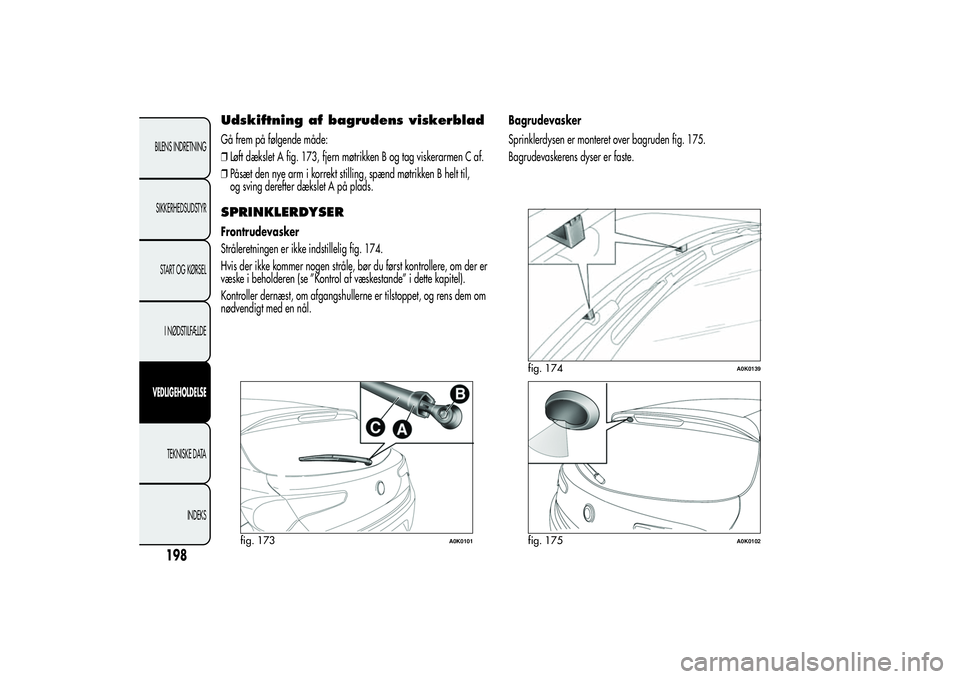

Udskiftning af bagrudens viskerbladGå frem på følgende måde:
❒Løft dækslet A fig. 173, fjern møtrikken B og tag viskerarmen C af.
❒Påsæt den nye arm i korrekt stilling, spænd møtrikken B helt til,
og sving derefter dækslet A på plads.SPRINKLERDYSERFrontrudevasker
Stråleretningen er ikke indstillelig fig. 174.
Hvis der ikke kommer nogen stråle, bør du først kontrollere, om der er
væske i beholderen (se ”Kontrol af væskestande” i dette kapitel).
Kontroller dernæst, om afgangshullerne er tilstoppet, og rens dem om
nødvendigt med en nål.Bagrudevasker
Sprinklerdysen er monteret over bagruden fig. 175.
Bagrudevaskerens dyser er faste.
fig. 173
A0K0101
fig. 174
A0K0139
fig. 175
A0K0102
198BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

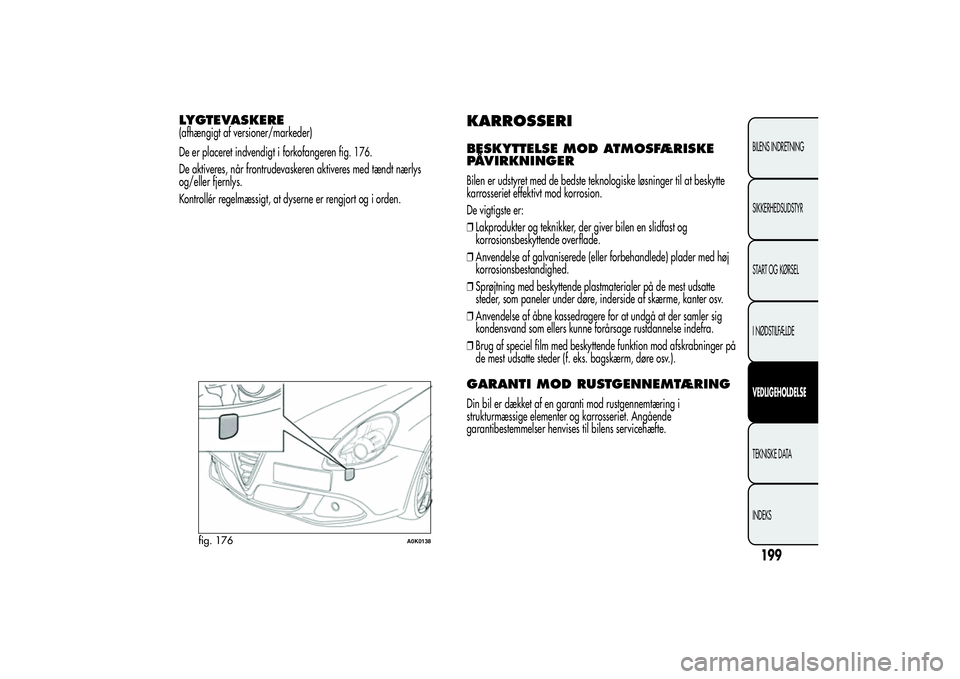

LYGTEVASKERE(afhængigt af versioner/markeder)
De er placeret indvendigt i forkofangeren fig. 176.
De aktiveres, når frontrudevaskeren aktiveres med tændt nærlys
og/eller fjernlys.
Kontrollér regelmæssigt, at dyserne er rengjort og i orden.
KARROSSERIBESKYTTELSE MOD ATMOSFÆRISKE
PÅVIRKNINGERBilen er udstyret med de bedste teknologiske løsninger til at beskytte
karrosseriet effektivt mod korrosion.
De vigtigste er:
❒Lakprodukter og teknikker, der giver bilen en slidfast og
korrosionsbeskyttende overflade.
❒Anvendelse af galvaniserede (eller forbehandlede) plader med høj
korrosionsbestandighed.
❒Sprøjtning med beskyttende plastmaterialer på de mest udsatte
steder, som paneler under døre, inderside af skærme, kanter osv.
❒Anvendelse af åbne kassedragere for at undgå at der samler sig
kondensvand som ellers kunne forårsage rustdannelse indefra.
❒Brug af speciel film med beskyttende funktion mod afskrabninger på
de mest udsatte steder (f. eks. bagskærm, døre osv.).GARANTI MOD RUSTGENNEMTÆRINGDin bil er dækket af en garanti mod rustgennemtæring i
strukturmæssige elementer og karrosseriet. Angående
garantibestemmelser henvises til bilens servicehæfte.
fig. 176
A0K0138
199BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSETEKNISKE DATA
INDEKS

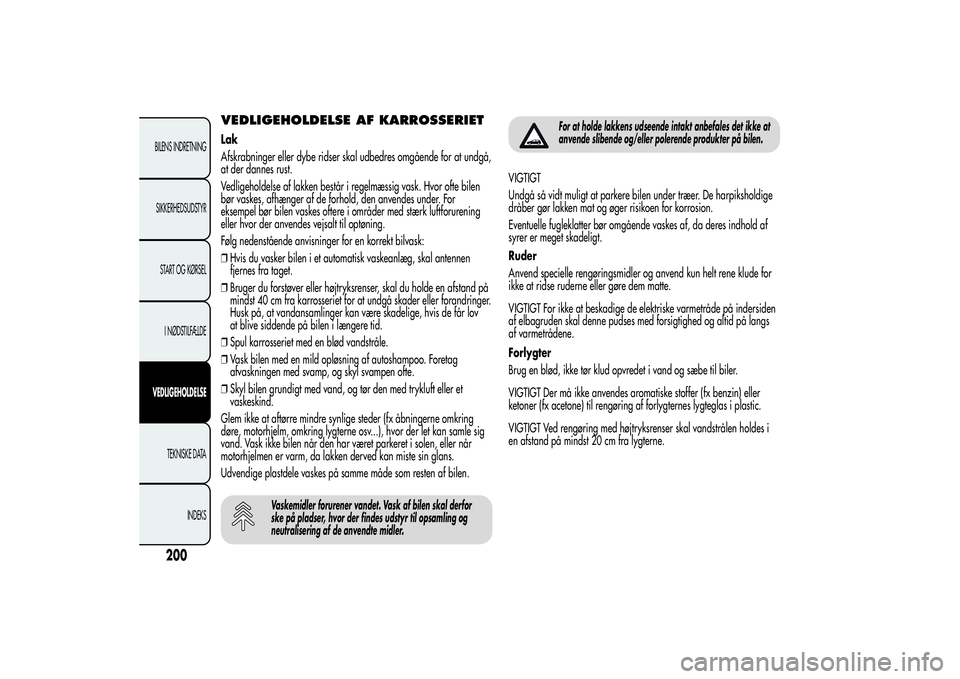

VEDLIGEHOLDELSE AF KARROSSERIETLak
Afskrabninger eller dybe ridser skal udbedres omgående for at undgå,
at der dannes rust.
Vedligeholdelse af lakken består i regelmæssig vask. Hvor ofte bilen
bør vaskes, afhænger af de forhold, den anvendes under. For
eksempel bør bilen vaskes oftere i områder med stærk luftforurening
eller hvor der anvendes vejsalt til optøning.
Følg nedenstående anvisninger for en korrekt bilvask:
❒Hvis du vasker bilen i et automatisk vaskeanlæg, skal antennen
fjernes fra taget.
❒Bruger du forstøver eller højtryksrenser, skal du holde en afstand på
mindst 40 cm fra karrosseriet for at undgå skader eller forandringer.
Husk på, at vandansamlinger kan være skadelige, hvis de får lov
at blive siddende på bilen i længere tid.
❒Spul karrosseriet med en blød vandstråle.
❒Vask bilen med en mild opløsning af autoshampoo. Foretag
afvaskningen med svamp, og skyl svampen ofte.
❒Skyl bilen grundigt med vand, og tør den med trykluft eller et
vaskeskind.
Glem ikke at aftørre mindre synlige steder (fx åbningerne omkring
døre, motorhjelm, omkring lygterne osv...), hvor der let kan samle sig
vand. Vask ikke bilen når den har været parkeret i solen, eller når
motorhjelmen er varm, da lakken derved kan miste sin glans.
Udvendige plastdele vaskes på samme måde som resten af bilen.
Vaskemidler forurener vandet. Vask af bilen skal derfor
ske på pladser, hvor der findes udstyr til opsamling og
neutralisering af de anvendte midler.
For at holde lakkens udseende intakt anbefales det ikke at
anvende slibende og/eller polerende produkter på bilen.
VIGTIGT
Undgå så vidt muligt at parkere bilen under træer. De harpiksholdige
dråber gør lakken mat og øger risikoen for korrosion.
Eventuelle fugleklatter bør omgående vaskes af, da deres indhold af
syrer er meget skadeligt.
Ruder
Anvend specielle rengøringsmidler og anvend kun helt rene klude for
ikke at ridse ruderne eller gøre dem matte.
VIGTIGT For ikke at beskadige de elektriske varmetråde på indersiden
af elbagruden skal denne pudses med forsigtighed og altid på langs
af varmetrådene.
Forlygter
Brug en blød, ikke tør klud opvredet i vand og sæbe til biler.
VIGTIGT Der må ikke anvendes aromatiske stoffer (fx benzin) eller
ketoner (fx acetone) til rengøring af forlygternes lygteglas i plastic.
VIGTIGT Ved rengøring med højtryksrenser skal vandstrålen holdes i
en afstand på mindst 20 cm fra lygterne.
200BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

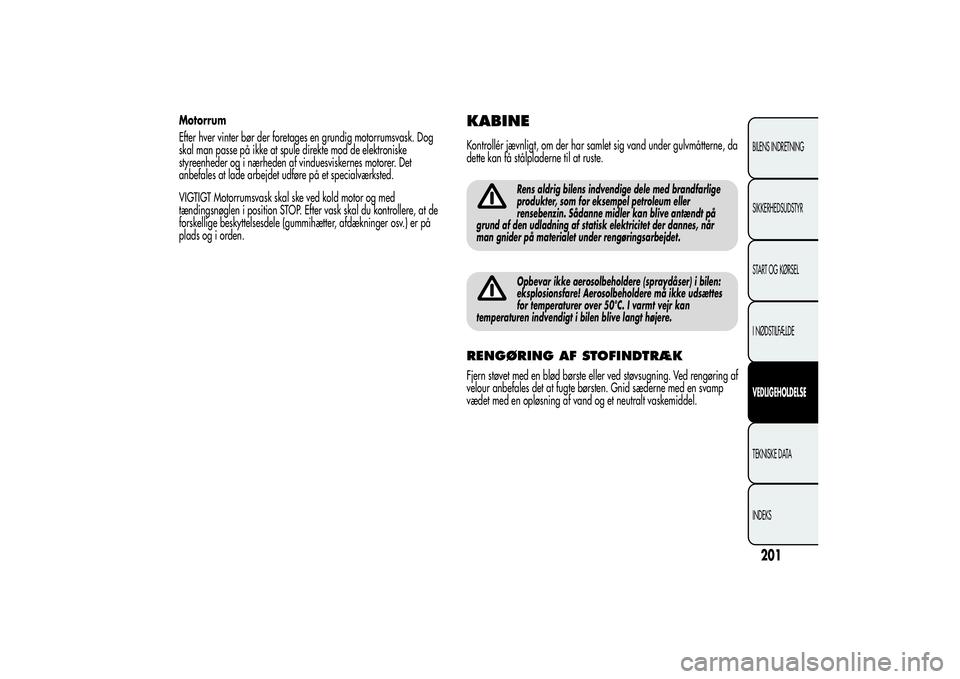

Motorrum
Efter hver vinter bør der foretages en grundig motorrumsvask. Dog
skal man passe på ikke at spule direkte mod de elektroniske
styreenheder og i nærheden af vinduesviskernes motorer. Det
anbefales at lade arbejdet udføre på et specialværksted.
VIGTIGT Motorrumsvask skal ske ved kold motor og med
tændingsnøglen i position STOP. Efter vask skal du kontrollere, at de
forskellige beskyttelsesdele (gummihætter, afdækninger osv.) er på
plads og i orden.
KABINEKontrollér jævnligt, om der har samlet sig vand under gulvmåtterne, da
dette kan få stålpladerne til at ruste.
Rens aldrig bilens indvendige dele med brandfarlige
produkter, som for eksempel petroleum eller
rensebenzin. Sådanne midler kan blive antændt på
grund af den udladning af statisk elektricitet der dannes, når
man gnider på materialet under rengøringsarbejdet.Opbevar ikke aerosolbeholdere (spraydåser) i bilen:
eksplosionsfare! Aerosolbeholdere må ikke udsættes
for temperaturer over 50°C. I varmt vejr kan
temperaturen indvendigt i bilen blive langt højere.
RENGØRING AF STOFINDTRÆKFjern støvet med en blød børste eller ved støvsugning. Ved rengøring af
velour anbefales det at fugte børsten. Gnid sæderne med en svamp
vædet med en opløsning af vand og et neutralt vaskemiddel.
201BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSETEKNISKE DATA
INDEKS

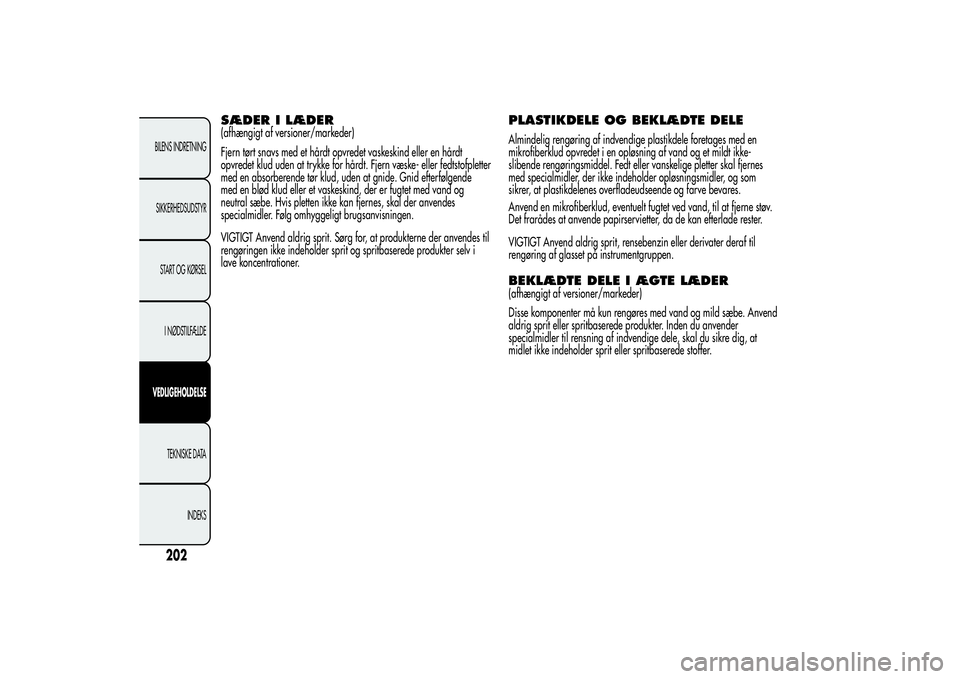

SÆDER I LÆDER(afhængigt af versioner/markeder)
Fjern tørt snavs med et hårdt opvredet vaskeskind eller en hårdt
opvredet klud uden at trykke for hårdt. Fjern væske- eller fedtstofpletter
med en absorberende tør klud, uden at gnide. Gnid efterfølgende
med en blød klud eller et vaskeskind, der er fugtet med vand og
neutral sæbe. Hvis pletten ikke kan fjernes, skal der anvendes
specialmidler. Følg omhyggeligt brugsanvisningen.
VIGTIGT Anvend aldrig sprit. Sørg for, at produkterne der anvendes til
rengøringen ikke indeholder sprit og spritbaserede produkter selv i
lave koncentrationer.
PLASTIKDELE OG BEKLÆDTE DELEAlmindelig rengøring af indvendige plastikdele foretages med en
mikrofiberklud opvredet i en opløsning af vand og et mildt ikke-
slibende rengøringsmiddel. Fedt eller vanskelige pletter skal fjernes
med specialmidler, der ikke indeholder opløsningsmidler, og som
sikrer, at plastikdelenes overfladeudseende og farve bevares.
Anvend en mikrofiberklud, eventuelt fugtet ved vand, til at fjerne støv.
Det frarådes at anvende papirservietter, da de kan efterlade rester.
VIGTIGT Anvend aldrig sprit, rensebenzin eller derivater deraf til
rengøring af glasset på instrumentgruppen.BEKLÆDTE DELE I ÆGTE LÆDER(afhængigt af versioner/markeder)
Disse komponenter må kun rengøres med vand og mild sæbe. Anvend
aldrig sprit eller spritbaserede produkter. Inden du anvender
specialmidler til rensning af indvendige dele, skal du sikre dig, at
midlet ikke indeholder sprit eller spritbaserede stoffer.
202BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

TEKNISKE DATA
IDENTIFIKATIONSDATABilen har følgende identifikationsdata:
❒Typeskilt.
❒Mærkning af stel.
❒Laktypemærkat.
❒Mærkning af motor.

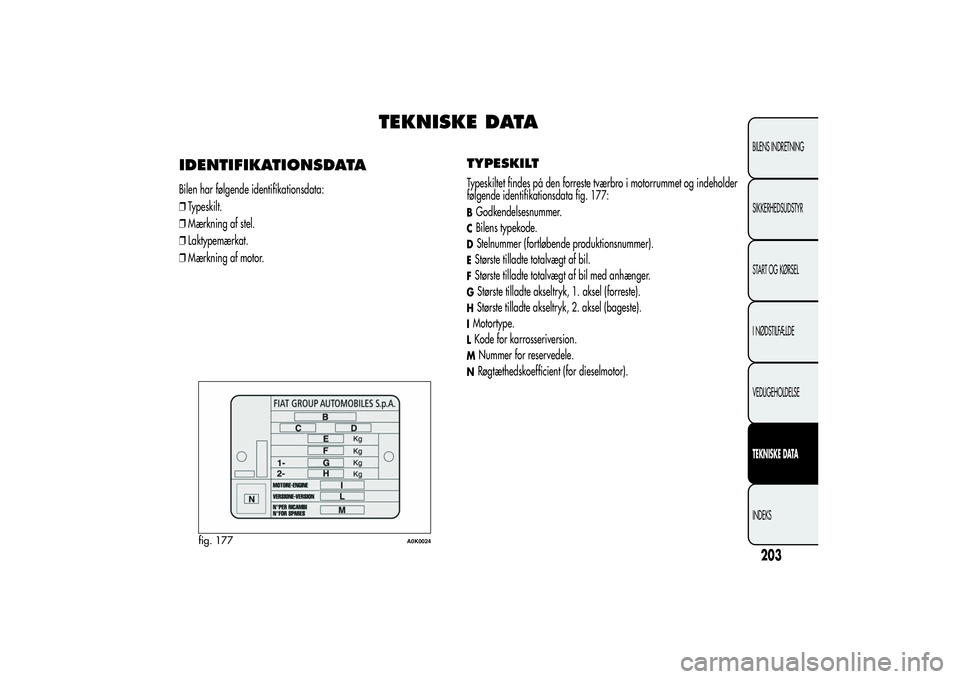

TYPESKILTTypeskiltet findes på den forreste tværbro i motorrummet og indeholder
følgende identifikationsdata fig. 177:BGodkendelsesnummer.CBilens typekode.DStelnummer (fortløbende produktionsnummer).EStørste tilladte totalvægt af bil.FStørste tilladte totalvægt af bil med anhænger.GStørste tilladte akseltryk, 1. aksel (forreste).HStørste tilladte akseltryk, 2. aksel (bageste).IMotortype.LKode for karrosseriversion.M
Nummer for reservedele.
NRøgtæthedskoefficient (for dieselmotor).
fig. 177
A0K0024
203BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

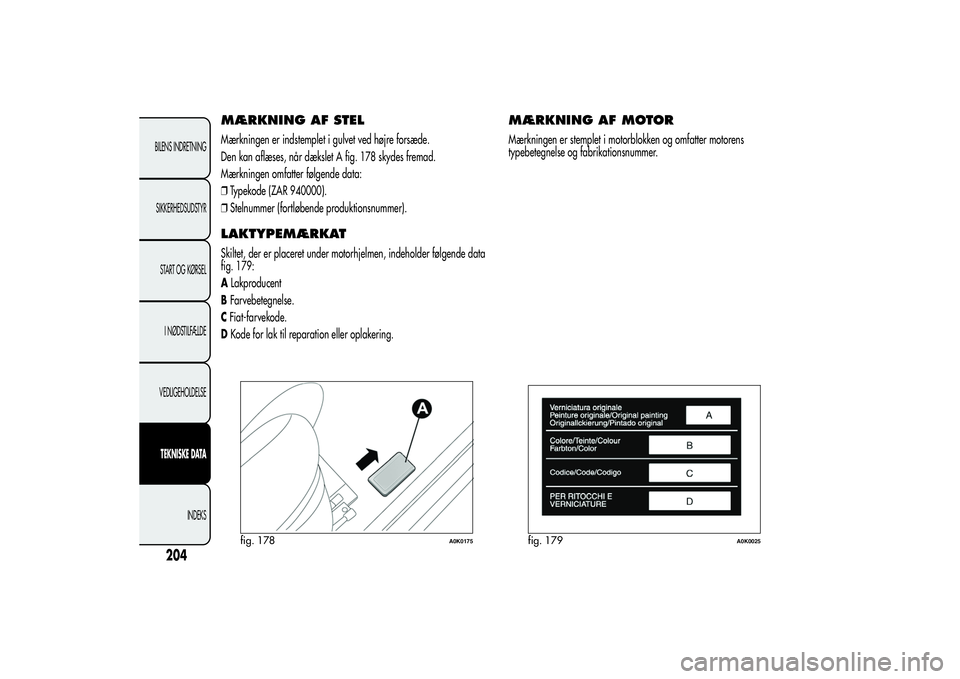

MÆRKNING AF STELMærkningen er indstemplet i gulvet ved højre forsæde.
Den kan aflæses, når dækslet A fig. 178 skydes fremad.
Mærkningen omfatter følgende data:
❒Typekode (ZAR 940000).
❒Stelnummer (fortløbende produktionsnummer).LAKTYPEMÆRKATSkiltet, der er placeret under motorhjelmen, indeholder følgende data
fig. 179:
ALakproducent
BFarvebetegnelse.
CFiat-farvekode.
DKode for lak til reparation eller oplakering.
MÆRKNING AF MOTORMærkningen er stemplet i motorblokken og omfatter motorens
typebetegnelse og fabrikationsnummer.
fig. 178
A0K0175
fig. 179
A0K0025
