2013 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

BREMSERVersioner Forbremser Bagbremser Håndbremse
1.4 Turbo Benzin
Selvventilerende skivebremser SkivebremserMekanisk håndbremse, virkende
på baghjulsbremserne 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
213BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

HJULOPHÆNGVersioner Fortil Bagtil
1.4 Turbo Benzin
Uafhængig ophængning type McPherson med
stabilisatorstangMultilink-opbygning 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
214BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

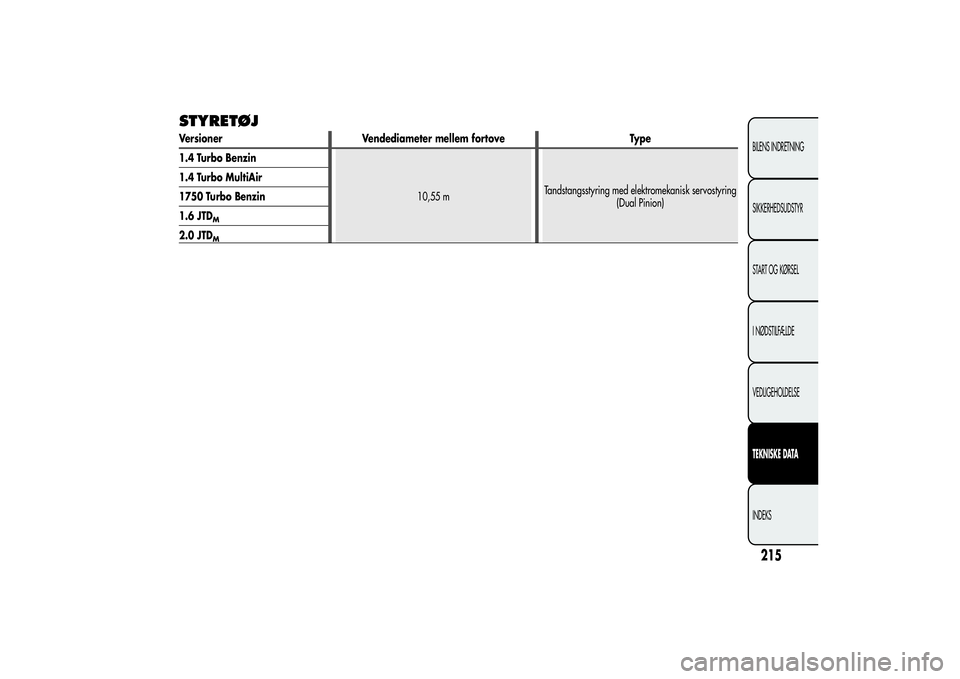

STYRETØJVersioner Vendediameter mellem fortove Type
1.4 Turbo Benzin
10,55 mTandstangsstyring med elektromekanisk servostyring
(Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
215BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

HJULFÆ L G E O G D Æ KFælge i presset stål eller i letmetal. Slangeløse radialdæk. Alle
godkendte dæk fremgår af bilens standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem instruktionsbogen og
standardtypegodkendelsen er det alene sidstnævnte, der er gældende.
Ud over at overholde de specificerede dimensioner skal dækkene af
hensyn til køresikkerheden og iflg. loven være af samme mærke og
type på alle fire hjul.
VIGTIGT Der må ikke monteres slange i slangeløse dæk (tubeless).RESERVEHJULFælg i presset stål. Slangeløst dæk.FORKLARING TIL MÆRKNING PÅ DÆKEksempel fig. 180: 205/55 R 16 91V205
Nominel bredde (S, afstand i mm mellem siderne).
55
Forhold mellem højde og bredde (H/S) i procent.
RRadialdæk.16
Fælgdiameter (Ø) i tommer.
91
Belastningsindeks (bæreevne).
VHastighedsindeks.Hastighedsindeks.
Qindtil 160 km/tRindtil 170 km/tSindtil 180 km/tTindtil 190 km/tUindtil 200 km/tHindtil 210 km/tVindtil 240 km/tW
indtil 270 km/t.
Yindtil 300 km/t.
Hastighedsindeks for vinterdækQM+S
indtil 160 km/t
TM + S
indtil 190 km/t
HM+S
indtil 210 km/t
fig. 180
A0K0043
216BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

Belastningsindeks (bæreevne)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ
FÆ L G EEksempel fig. 180:7Jx16H2ET417Fælgdiameter i tommer (1).JProfil af fælgkant (forhøjningen i siden som vulsten på dækket ligger
an mod) (2).16
Nominel fælgdiameter i tommer (svarer til den indvendige
diameter af det dæk, der skal monteres) (3 = Ø).
H2
Form og nummer på ”hump” (profil langs omkredsen, der holder
det slangeløse dæk på plads i fælgen).
ET 41
Indpresningsdybde (afstanden fra fælgmidten til anlægsfladen
mod navet).
217BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

DÆK MED FÆLGBESKYTTELSE
Ved brug af integrerede hjulkapsler, der er fastgjort
(ved hjælp af fjeder) til metalfælgen og dæk, som ikke
er oprindelige, eftersalg, og udstyret med
"fælgbeskyttelse" (fig. 181) må der IKKE monteres hjulkapsler.
Brug af dæk og hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
fig. 181
A0K0159
218BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

MEDFØLGENDE FÆLGE OG DÆKVersioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg - Dæk
1.4 Turbo
Benzin 1.4
Turbo MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzin
(***)
1.4 Turbo
MultiAir
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzin7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Afhængigt af versioner/markeder
(**) Dæk uden mulighed for kæder
(***) Udstyrsversioner med større bremsekalibrePå versioner udstyret med dækkene 195/55 R16”, 205/55 R16” og 225/45 R17” kan der monteres snekæder med reducerede mål med
maksimalt fremspring udover dækkets profil på 9 mm.
219BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

DÆKTRYK VED KOLDE DÆK (bar)
ORIGINAL DÆKMONTERING
VERSIONER DÆKSTØRRELSEHALVT LASTET FULDT LASTET
For Bag For Bag
1.4 Turbo Benzin
115/120 hk
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzin
105 hk
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzin225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
ReservehjulT135/70 R16 100M
T125/80 R17 99M4,2
(*) Afhængigt af versioner/markederLæg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme, og kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.
