PÆRETYPERDer anvendes følgende pærer i bilen:
Pærer med glaskilesokkel:(type A) disse er trykket fast. Afmonteres
ved at man trækker dem ud.Pærer med bajonetsokkel:(type B) afmonteres ved at man trykker
dem let ind og drejer dem mod uret hvorefter de kan tages ud.
Pinolpærer:(type C) trækkes ud ved at frigøre dem fra kontaktpunkterne.
Halogenpærer:(type D) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
157BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Pærer Type Effekt Ref. figur
Forreste positionslys/kørelys (D.R.L.) LED - -
Bageste positionslys LED - -
Nærlys H7 55W D
Fjernlys H1 55W E
Nærlys/Fjernlys (versioner med Bi-Xenon-lygter)
(afhængigt af versioner/markeder)F D1S -
Forreste blinklygter PY24W 24W B
Bageste blinklygter R10W 10W B
Sideblink LED - -
Stop LED - -
Tredje stoplygte LED - -
Nummerpladelys W5W 5W A
Tågeforlygter H3 55W E
Tågebaglygter H21W 21W B
Baklys P21W 21W B
Loftslampe fortil C10W 10W C
Bagagerumslampe W5W 5W A
Lampe i handskerum C5W 5W C
158BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

UDSKIFTNING AF UDVENDIG
PÆREFORLYGTEENHEDERForlygteenhederne indeholder pærer for positionslys/kørelys (D.R.L.),
nærlys, fjernlys og blinklys. Pærernes placering er følgende fig. 140:APositionslys/kørelys og fjernlysBNærlysCBlinklysPOSITIONSLYS/KØRELYS (D.R.L.)De er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.
FJERNLYSPæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 141.
❒Tag stikket A fig. 141 ud og åbn clipsene B udad.
❒Træk pæren C ud og udskift den.
❒Montér en ny pære, og vær opmærksom på, at den fastgøres
korrekt. Luk clipsene B og sæt stikket A i.
❒Sæt til sidst dækslet A fig. 140 på plads.
fig. 140
A0K0201
fig. 141
A0K0202
159BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

NÆRLYSPæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 140.
❒Tag stikket A fig. 142 ud, tryk clipsen B fremad og tag pæren ud
ved at trykke den indad imod bilen.
❒Træk pæren C ud og udskift den.
❒Montér en ny pære, og vær opmærksom på, at den fastgøres
korrekt. Luk clipsen B og sæt stikket A i.
❒Sæt til sidst dækslet B fig. 140 på plads.
BLINKLYSForreste blinklys
Pæren udskiftes på følgende måde:
❒Drej dækslet C fig. 140 en kvart omgang mod uret.
❒Udskift pære + fatning A fig. 143.
Blinklys i siden
De er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.TÅGEFORLYGTER(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af disse pærer.

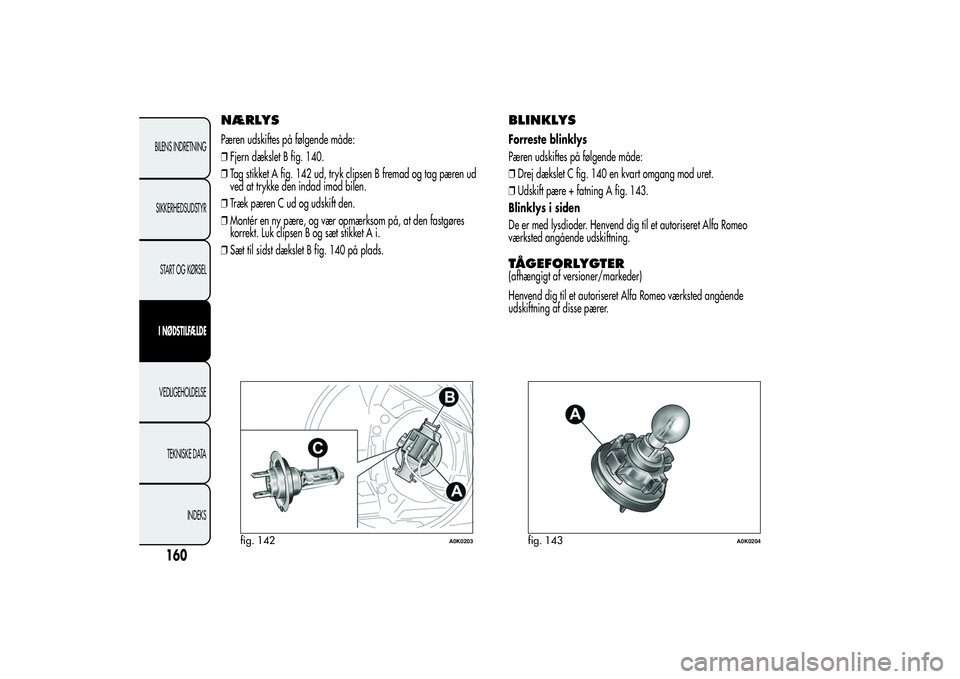

fig. 142
A0K0203
fig. 143
A0K0204
160BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BAGLYGTEENHEDERBaglygteenheden består af positionslys, stoplys, blinklys (pærerne
sidder på en fast lygteenhed) og baklys og tågebaglys (pærerne sidder
på en lygteenhed på bagagerumsklappen).
Afmontering af lygteenheden
Gå frem på følgende måde:
❒Åbn bagagerummet og løsn skruen A fig. 144, der fastgør
baglygteenheden.
❒Træk hele lygteenheden ud med begge hænder i retningen, som vist
med pilen.
❒Tilslut det elektriske stik og forsæt med udskiftningen af den
pågældende pære.
POSITIONSLYS/STOPLYSDe er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.BLINKLYSMed lygteenheden afmonteret udskiftes pæren ved at løsne de to
skruer A fig. 145, og trække fatningen ud. Udskift herefter pæren B.
fig. 144
A0K0184
fig. 145
A0K0205
161BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

TÅGEBAGLYGTER/BAKLYGTERPærerne udskiftes på følgende måde:
❒Åbn bagagerummet og tag dækslet A fig. 146 af ved hjælp af en
skruetrækker, som stikkes ind på punktet, som vist med pilen.
❒Tag stikket A fig. 147 ud og træk fatningen ud ved at frigøre clipsen
B og efterfølgende skrue skruen C ud.
❒Udskift den pægældende pære ved at trykke let på den og dreje den
mod uret (D: pære i baklygte; E = pære i tågebaglygte).
❒Genmonter fatningen og sørg for at anbringe den korrekt, og skru
først skruen C i og fastgør herefter enheden med clipsen B. Tilslut
stikket A og genmontér derefter dækslet A fig. 146.VIGTIGT Når dækslet A tages af, skal du beskytte skruetrækkerens
spids med en klud, så du ikke ødelægger dækslet.
fig. 146
A0K0176
fig. 147
A0K0177
162BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

3. STOPLYSDe er med lysdioder og er placeret på den indbyggede spoiler i
bagagerumsklappen. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.
NUMMERPLADELYGTERPærerne udskiftes på følgende måde:
❒Fjern nummerpladelygterne A fig. 148.
❒Drej fatningen B fig. 149 med uret, fjern pæren C, og udskift den.

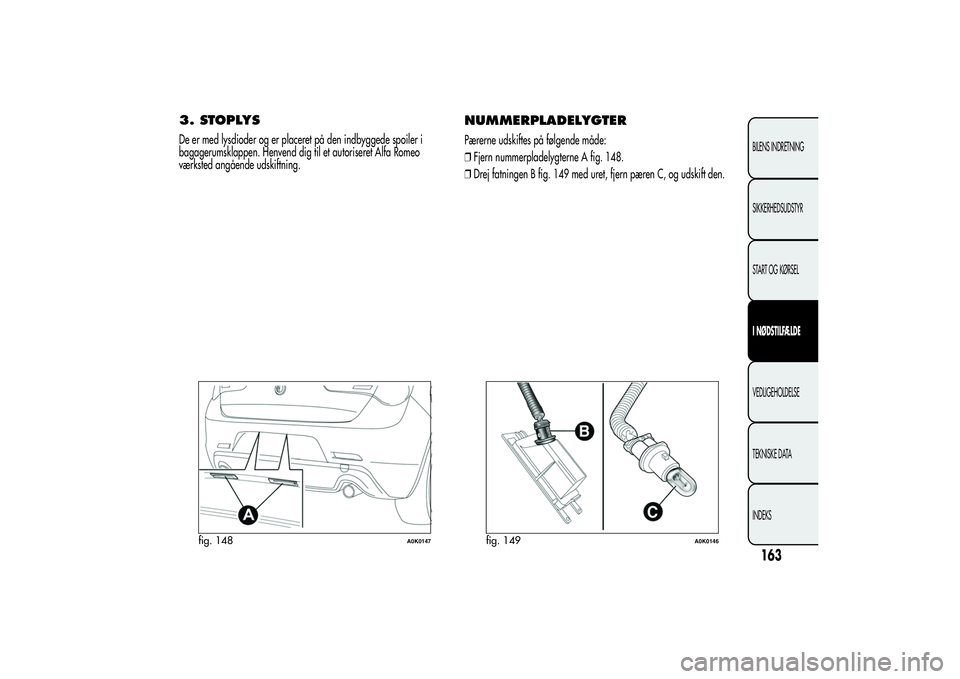

fig. 148
A0K0147
fig. 149
A0K0146
163BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

UDSKIFTNING AF INDVENDIG
PÆRELOFTSLAMPE FORTILPæren udskiftes på følgende måde:
❒Tag lampen A fig. 150 ud ved at løfte i punkterne, som er markeret
med pilene.
❒Åbn dækslet B fig. 151. Udskift pærerne C ved at tage dem ud af
lamellerne i siderne. Kontroller, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❒Luk dækslet B fig. 151 og fastgør loftslampen A fig. 150 i lejet og
sørg for, at den fastgøres korrekt.LOFTSLAMPE BAGTILPæren udskiftes på følgende måde:
❒Tag lampen A fig. 152 ud ved at løfte i punkterne, som er markeret
med pilene.❒Åbn dækslet B fig. 153. Udskift pæren C ved at tage den ud af
lamellerne i siderne. Kontroller, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❒Luk beskyttelsesdækslet B fig. 153 og fastgør loftslampen A fig. 152
i lejet og sørg for, at den fastgøres korrekt.
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
