2013 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

MOTORKODER - KARROSSERIVERSIONERVersioner Motorkode Karrosseriversioner
1.4 Turbo Benzin 120 hk198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Turbo Benzin 105 hk
(**)
940B1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Turbo Benzin 115 hk
(**)
940A6000940FXF1A 05
940FXF1A 05B
(*)
1.4 Turbo MultiAir940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo MultiAir
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Turbo Benzin940A1000 940FXC1A 02
1.6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
(*) Udstyrsversioner med større bremsekalibre
(**) Afhængigt af versioner/markeder
(***) Udstyrsversioner med større bremsekalibre (undtagen 16" dæk)
(****) Versioner til særlige markeder med reduceret trækkraft (500 kg)
205BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

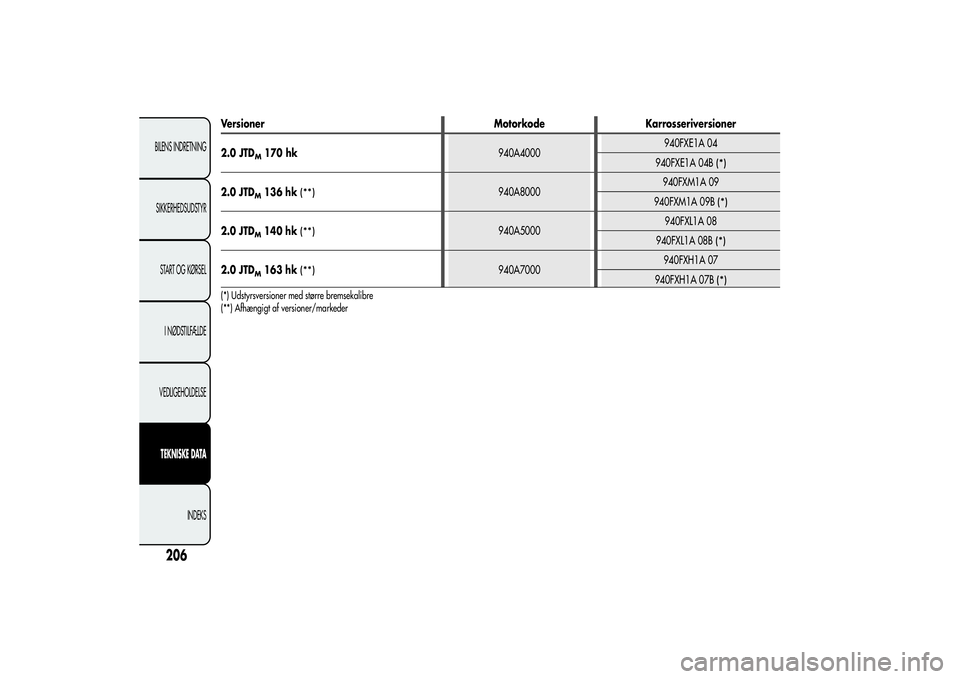

Versioner Motorkode Karrosseriversioner
2.0 JTD
M170 hk940A4000940FXE1A 04
940FXE1A 04B
(*)
2.0 JTD
M136 hk
(**)
940A8000940FXM1A 09
940FXM1A 09B
(*)
2.0 JTD
M140 hk
(**)
940A5000940FXL1A 08
940FXL1A 08B
(*)
2.0 JTD
M163 hk
(**)
940A7000940FXH1A 07
940FXH1A 07B
(*)
(*) Udstyrsversioner med større bremsekalibre
(**) Afhængigt af versioner/markeder
206BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

MOTORGENERELLE OPLYSNINGER
1.4 Turbo Benzin 105 hk
(*)
1.4 Turbo Benzin 115/120 hk
Typekode 940B1000940A6000
(*)
198A4000
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0
Slagvolumen i alt (cm³) 1368 1368
Kompressionsforhold 9,8 9,8
Største effekt (EØF) (kW) 77
85
(*)
/88
Største effekt (EØF) (hk) 105
115
(*)
/ 120
ved (o/min) 5000 5000
Største drejningsmoment (EØF) (Nm) 206 206
Største drejningsmoment (EØF) (kgm) 21 21
ved (o/min) 2000 1750
Tændrør NGK IKR9F8 NGK IKR9F8
Brændstof Blyfri benzin oktan 95 (Standard EN228) Blyfri benzin oktan 95 (Standard EN228)
(*) Afhængigt af versioner/markeder
207BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

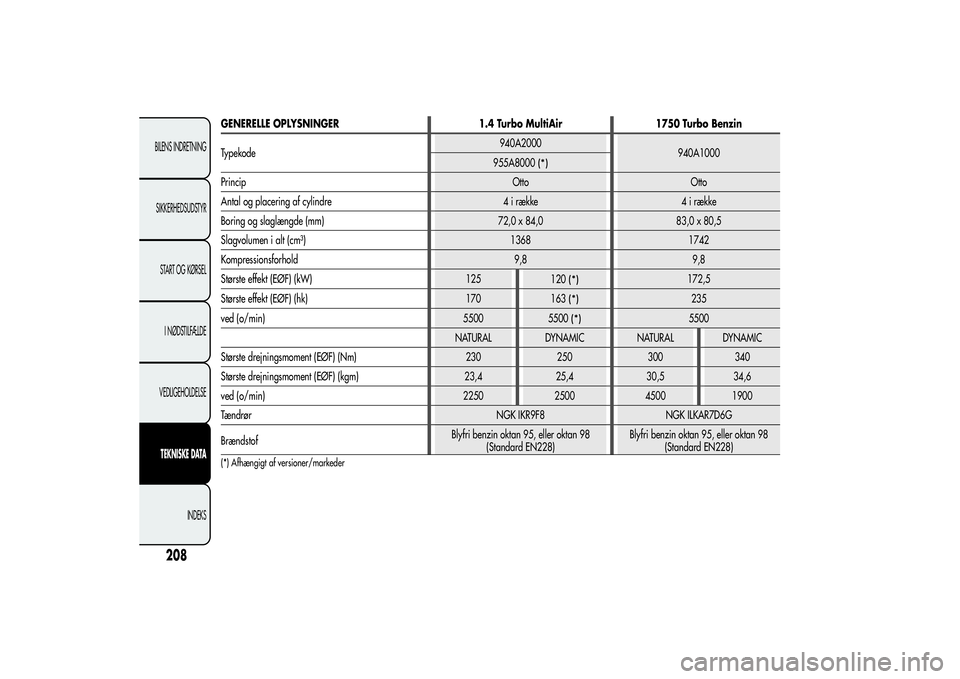

GENERELLE OPLYSNINGER 1.4 Turbo MultiAir 1750 Turbo Benzin
Typekode940A2000
940A1000
955A8000
(*)
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 83,0 x 80,5
Slagvolumen i alt (cm³) 1368 1742
Kompressionsforhold 9,8 9,8
Største effekt (EØF) (kW) 125
120
(*)
172,5
Største effekt (EØF) (hk) 170
163
(*)
235
ved (o/min) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 230 250 300 340
Største drejningsmoment (EØF) (kgm) 23,4 25,4 30,5 34,6
ved (o/min) 2250 2500 4500 1900
Tændrør NGK IKR9F8 NGK ILKAR7D6G
BrændstofBlyfri benzin oktan 95, eller oktan 98
(Standard EN228)Blyfri benzin oktan 95, eller oktan 98
(Standard EN228)
(*) Afhængigt af versioner/markeder
208BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

GENERELLE OPLYSNINGER 1.6 JTD
M
2.0 JTD
M170 hk
Typekode 940A3000 940A4000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 79,5 x 80,5 83 x 90,4
Slagvolumen i alt (cm³) 1598 1956
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 77 125
Største effekt (EØF) (hk) 105 170
ved (o/min) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 280 320 320 350
Største drejningsmoment (EØF) (kgm) 28,5 32,5 32,5 35,6
ved (o/min) 1500 1750 1500 1750
Tændrør – –
BrændstofDieselolie til motorkøretøjer
(Standard EN590)Dieselolie til motorkøretøjer
(Standard EN590)
209BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

GENERELLE OPLYSNINGER
2.0 JTD
M163 hk
(*)
2.0 JTD
M136/140 hk
(*)
Typekode 940A7000940A8000
(**)
940A5000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 83 x 90,4 83 x 90,4
Slagvolumen i alt (cm³) 1956 1956
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 120 100/103
Største effekt (EØF) (hk) 163 136/140
ved (o/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 320 350 320 350
Største drejningsmoment (EØF) (kgm) 32,5 35,6 32,5 35,6
ved (o/min) 1500 1750 1500 1750
Tændrør - -
Brændstof Dieselolie til motorkøretøjer (Standard EN590) Dieselolie til motorkøretøjer (Standard EN590)
(*) Afhængigt af versioner/markeder
(**) Versioner 2.0 JTD
M136HK
210BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

BRÆNDSTOFSYSTEMVersionerBrændstofsystem
1.4 Turbo MultiAirSekventiel, faset elektronisk indsprøjtning med tændingsregulering og
variabel aktivering af indsugningsventilerne
1.4 Turbo Benzin-1750 Turbo BenzinSekventiel, faset elektronisk multipointindsprøjtning med turbo og
intercooler
1.6 JTD
M- 2.0 JTD
M
Elektronisk styret direkte indsprøjtning af typen Multijet "Common Rail"
med turbo og intercooler
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
211BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

TRANSMISSIONVersioner Gearkasse Kobling Træk
1.4 Turbo Benzin
Seks fremgear, alle synkroniseret,
samt bakgearSelvjusterende pedal uden frigang Fortil 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
212BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
