FASTGØRELSE AF BAGAGEI bagagerummet er der to kroge A fig. 77 til fastgørelse af remme, så
gods og bagage kan fastgøres, samt to kroge på den bageste travers
B.
VIGTIGT Fastgør ikke en last på over 100 kg til kun én krog.
Tung bagage, som ikke er fastgjort, kan påføre
personerne i bilen alvorlige kvæstelser i tilfælde af en
ulykke.Hvis du rejser i områder med få tankstationer og
ønsker at medføre ekstra brændstof i en reservedunk,
skal dette ske i overensstemmelse med gældende
bestemmelser. Dunken skal være af godkendt type og være
forsvarligt fastspændt til krogene til fastgørelse af last. Selv med
disse forholdsregler vil den imidlertid medføre øget risiko for
brand i tilfælde af et trafikuheld.
TASKEKROGEDer findes også taskekroge i bagagerummet.BAGAGENET(afhængigt af versioner/markeder)
Bagagenettet er nyttigt til fastholdelse og/eller transport af let bagage.
Bagagenettet er en del af Alfa Romeo tilbehørsprogrammet.
fig. 77
A0K0169
93BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

MOTORHJELMÅBNINGGå frem på følgende måde:
❒Træk grebet A fig. 78 i pilens retning.
❒Træk grebet B i pilens retning og åbn motorhjelmen.
VIGTIGT Motorhjelmens åbning hjælpes af to gasstøddæmpere i siden.
Der må ikke foretages ændringer på støddæmperne eller trækkes i
motorhjelmen under åbning.
VIGTIGT Inden du løfter motorhjelmen, skal du kontrollere at
rudeviskerne ikke er løftet fra frontruden og at rudeviskeren ikke er i
gang.
LUKNINGSænk hjelmen med cirka 20 centimeter fra motorrummet, lad den så
falde og ved at løfte den kontrolleres det, at den er helt lukket og
ikke kun tilkoblet i sikkerhedsposition. Er hjelmen ikke i bund, skal du
ikke prøve at trykke den ned. Løft den igen, og gentag proceduren.
VIGTIGT Kontrollér altid, at motorhjelmen er lukket helt i bund, for at
undgå, at den åbnes under kørslen.
Følgende skilt sidder indvendigt i motorrummet fig. 79:
Af hensyn til sikkerheden skal hjelmen altid være
korrekt lukket under kørslen. Kontrollér derfor altid, at
den er helt lukket, og at låsen er i indgreb. Hvis du
under kørslen opdager, at hjelmen ikke er helt lukket, skal du
omgående standse bilen og lukke hjelmen korrekt.Handlingerne må kun foretages med standset bil.
fig. 78
A0K0116
fig. 79
A0K1520
94BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

TAGBAGAGEBÆRER/SKIHOLDERForankringerne A fig. 80 findes i punkterne, der er vist i figuren, og
kan kun nås med åbne døre.
I Alfa Romeos tilbehørsprogram fås en tagbagagebærer/skiholder til
bilen.
Efter at have kørt nogle kilometer skal man
kontrollere, at fastgøringsanordningerne er fastgjort
korrekt.Overskrid aldrig de største tilladte belastninger (se kapitlet
"Tekniske data").
Fordel lasten på en ensartet måde og vær opmærksom
på, at bilen under kørsel er mere følsom over for
sidevind.Overhold nøje de gældende regler vedrørende
sikkerhedsdimensioner.
fig. 80
A0K0117
95BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

LYGTERLYGTEINDSTILLINGKorrekt indstilling af forlygterne er vigtig for ens egen og andre
trafikanters sikkerhed og komfort. Derudover fastsætter
færdselslovgivningen nøje regler om forlygteindstilling.
For at sikre sig selv og andre de bedste synsbetingelser, skal man sørge
for at forlygterne altid er korrekt indstillet. Lad et autoriseret Alfa
Romeo værksted kontrollere og indstille lygterne.LYGTEREGULATORRegulatoren kan benyttes, når tændingsnøglen er i position MAR og
nærlyset tændt.
Regulering af lygteindstilling
Lygterne indstilles ved tryk på knapperne
og
fig. 81. På
displayet vises den pågældende position for reguleringen.
Position 0
en eller to personer på forsæderne.
Position 1
4 personer.
Position 2
4 personer + bagage i bagagerummet.
Position 3
fører + største tilladte last i bagagerummet.
VIGTIGT Kontrollér lygteindstillingen, hver gang bilens belæsningsgrad
ændres.
VIGTIGT Hvis bilen er udstyret med Bixenonlygter, er tilpasningen af
lygterne elektronisk, derfor er knapperne
og
ikke til stede.
INDSTILLING AF TÅGEFORLYGTER(afhængigt af versioner/markeder)
Lad et autoriseret Alfa Romeo værksted kontrollere og indstille lygterne.TILPASNING AF FORLYGTER TIL
KØRSEL I UDLANDETNærlyset er indrettet til kørsel i det land hvortil bilen er leveret. I lande
hvor der køres i den modsatte side, skal de viste områder på
forlygterne tildækkes i overensstemmelse med færdselsloven i det
pågældende land for at undgå at blænde modkørende trafikanter.
fig. 81
A0K0339
96BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

ABS-SYSTEMABS-systemet er en integreret del af bremsesystemet, og hindrer at et
eller flere hjul blokerer under bremsning og derved mister vejgrebet.
Dette gælder uanset vejbanens beskaffenhed og den kraft der påføres
bremsepedalen. På den måde sikrer systemet at man selv under
katastrofeopbremsninger vil kunne bevare herredømmet over bilen.
Systemet er yderligere udstyret med EBD (Electronic Braking Force
Distribution) til fordeling af bremsekraften mellem for- og baghjulene.
VIGTIGT Bremsesystemet opnår først sin maksimale effektivitet efter
en indkøringsperiode på ca. 500 km. I denne periode bør man undgå
hård, gentagen eller langvarig aktivering af bremserne.
NÅR SYSTEMET GRIBER INDNår ABS-systemet griber ind, mærkes der en let pulseren af
bremsepedalen ledsaget af en vis støj. Dette er tegn på at farten bør
tilpasses vejens beskaffenhed.
Hvis ABS-systemet griber ind, er det tegn på at du har
nået grænsen for adhæsionen mellem dækkene og
vejbanen. Sæt farten ned for at afpasse den efter det
disponible vejgreb.ABS udnytter den disponible adhæsion mellem dæk og
vejbane bedst muligt, men er naturligvis ikke i stand
til at øge den. Man skal derfor udvise al mulig
forsigtighed på glat vej og undgå unødvendige risici.Når ABS-systemet griber ind, og du mærker
pulsationerne i bremsepedalen, må du ikke mindske
trykket på pedalen. Hold derimod pedalen godt nede.
På den måde vil du standse så hurtigt som det er muligt under de
givne vejforhold.
97BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

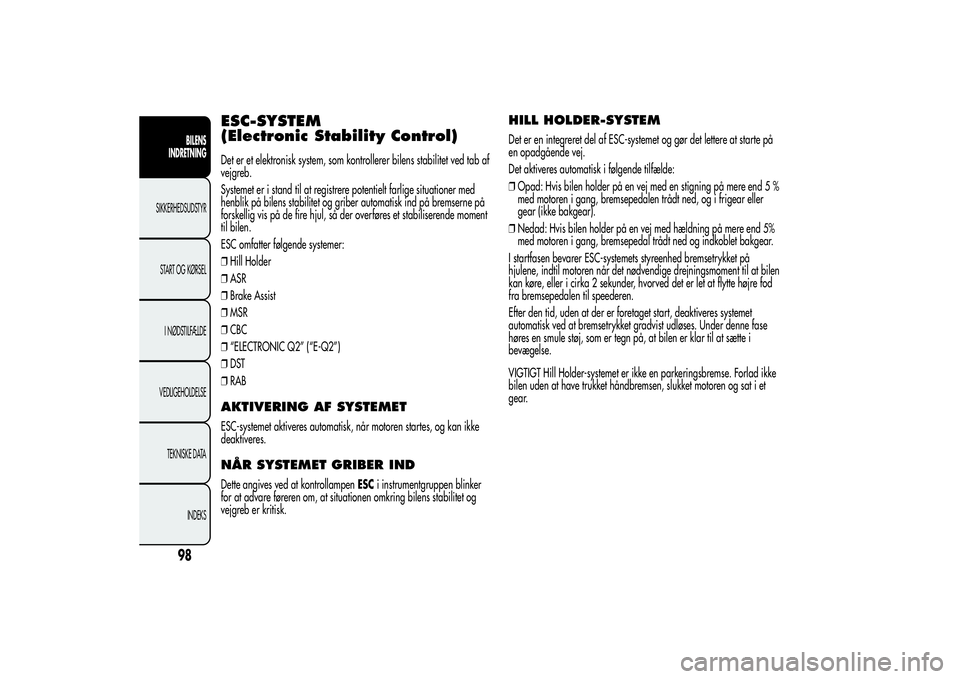

ESC-SYSTEM
(Electronic Stability Control)Det er et elektronisk system, som kontrollerer bilens stabilitet ved tab af
vejgreb.
Systemet er i stand til at registrere potentielt farlige situationer med
henblik på bilens stabilitet og griber automatisk ind på bremserne på
forskellig vis på de fire hjul, så der overføres et stabiliserende moment
til bilen.
ESC omfatter følgende systemer:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DST
❒RABAKTIVERING AF SYSTEMETESC-systemet aktiveres automatisk, når motoren startes, og kan ikke
deaktiveres.NÅR SYSTEMET GRIBER INDDette angives ved at kontrollampenESCi instrumentgruppen blinker
for at advare føreren om, at situationen omkring bilens stabilitet og
vejgreb er kritisk.
HILL HOLDER-SYSTEMDet er en integreret del af ESC-systemet og gør det lettere at starte på
en opadgående vej.
Det aktiveres automatisk i følgende tilfælde:
❒Opad: Hvis bilen holder på en vej med en stigning på mere end 5 %
med motoren i gang, bremsepedalen trådt ned, og i frigear eller
gear (ikke bakgear).
❒Nedad: Hvis bilen holder på en vej med hældning på mere end 5%
med motoren i gang, bremsepedal trådt ned og indkoblet bakgear.
I startfasen bevarer ESC-systemets styreenhed bremsetrykket på
hjulene, indtil motoren når det nødvendige drejningsmoment til at bilen
kan køre, eller i cirka 2 sekunder, hvorved det er let at flytte højre fod
fra bremsepedalen til speederen.
Efter den tid, uden at der er foretaget start, deaktiveres systemet
automatisk ved at bremsetrykket gradvist udløses. Under denne fase
høres en smule støj, som er tegn på, at bilen er klar til at sætte i
bevægelse.
VIGTIGT Hill Holder-systemet er ikke en parkeringsbremse. Forlad ikke
bilen uden at have trukket håndbremsen, slukket motoren og sat i et
gear.
98BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

ASR-SYSTEM (AntiSlip Regulation)Det er en integreret del af ESC-systemet. Det griber automatisk ind i
tilfælde af udskridning af et eller begge trækhjul, ved tab af vejgreb på
våd vejbane (akvaplaning), acceleration på glatte, sne- eller isbelagte
vejbaner osv...
Afhængig af udskridningen aktiveres to forskellige kontrolsystemer:
❒Hvis udskridningen vedrører begge trækhjul, griber ASR ind og
reducerer kraften, der overføres fra motoren.
❒Hvis udskridningen kun omfatter et af trækhjulene, griber
ASR-systemet ind ved automatisk at bremse det udskridende hjul.
For ESC- og ASR-systemernes funktionsdygtighed er
det nødvendigt at dækkene er af samme mærke og
samme type på alle hjul, i perfekt tilstand, og under
alle omstændigheder af den type, mærke og størrelse der
angives i forskrifterne.Ved eventuel brug af reservehjulet vil ESC-systemet
fortsætte med at fungere. Imidlertid skal man være
opmærksom på at reservehjulet er mindre end
standardhjulet og dermed har dårligere vejgreb end de øvrige
dæk.VDC og ASR-systemernes præstationer må ikke
tilskynde føreren til at løbe unyttige og utilsigtede
risici. Kørslen skal altid afpasses efter vejforholdene,
sigtbarheden og trafiksituationen. Ansvaret for trafiksikkerheden
påhviler altid bilens fører.
BRAKE ASSIST(assistance ved nødopbremsninger)
Systemet, som ikke kan slås fra, registrerer nødopbremsninger på
grundlag af, hvor hurtigt og hvor hårdt man trykker på
bremsepedalen, og gør det muligt at gribe hurtigere ind på
bremsesystemet. Brake Assist deaktiveres i tilfælde af fejl i ESC-
systemet.MSR-SYSTEM(Motor Schleppmoment Regelung)
Det er en integrerende del af ABS-systemet og griber ind under
voldsom nedgearing, og regulerer motorbremsens drejningsmoment.
Systemet forhindrer på den måde at de trækkende hjul spinder, som
især i situationer med vanskeligt vejgreb, kan forårsage at bilen mister
stabilitet.CBC-SYSTEM
(Cornering Braking Control)Denne funktion optimerer bremsekraftfordelingen mellem de fire hjul
(så vejgrebet udnyttes fuldt ud) ved bremsning i sving, hvor ABS-
systemet griber ind. Derved opnås kortere bremselængde i sving og
især bedre stabilitet.
99BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

“ELECTRONIC Q2”-SYSTEM (“E-Q2”)“Electronic Q2”-systemet udnytter bremseanlægget som skaber en
opførsel der er meget lig med et differentiale med begrænset
udskridning.
Forhjulsbremsningen ved acceleration under sving styrer det
indvendige hjul, og forøger motorkræften på det udvendige hjul
(læsset). Systemet fordeler drejningsmomentet på de trækkende forhjul
på en dynamisk og vedvarende måde, afhængig af kørselsomgivelser
og af vejbaneforhold.
Systemet, der er forbundet med McPherson-forhjulsophænget giver
bilen en specielt effektiv og sportsagtig kørsel.DST-SYSTEM
(Dynamic Steering Torque)Denne funktion integrerer den aktive servostyring Dual Pinion i
ESC-systemet. Ved særlige manøvrer giver ESC kommando til styringen
om at korrigere styremomentet, så føreren kan udføre manøvren på
bedst mulig vis.
Funktionen giver en koordineret aktivering af bremsning og styring,
som øger ophængsniveuaet og sikkerheden i bilen. Systemet giver
rattet et ekstra drejningsmoment.RAB-SYSTEM (Ready Alert Brake)
(kun med kørselsfunktionen
“Dynamic” aktiveret)Dette er et system, der bevæger bremseklodserne inden opbremsning
(for- og baghjul), så opbremsningen, hvis speederen pludselig slippes,
gøres hurtigere og bremselængden reduceres.
SYSTEMET “Alfa DNA”
(Dynamisk styresystem)Det er et system, der ved hjælp af armen A fig. 82 (på
midterkonsollen) gør muligt at vælge tre mulige måder at køre på, alt
efter kørsels- og vejforhold:
❒d = Dynamic (funktion til sportsbetonet kørsel)
❒n = Natural (funktion til kørsel under normale forhold)
❒a = All Weather (funktion til kørsel i situationer med dårligt vejgreb
som for eksempel regn og sne).
Anordningen påvirker desuden systemerne for bilens dynamiske
kontrol (motor, styretøj, ESC-system, instrumentgruppe).
Når armen A fig. 82 flyttes i position "d", bekræftes aktiveringen af
funktionen "Dynamic" med en midlertidig ændring i
instrumentgruppens lysstyrke (blinken).
fig. 82
A0K0072
100
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
