2012 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

11
151
INFORMAZIONI PRATICHE

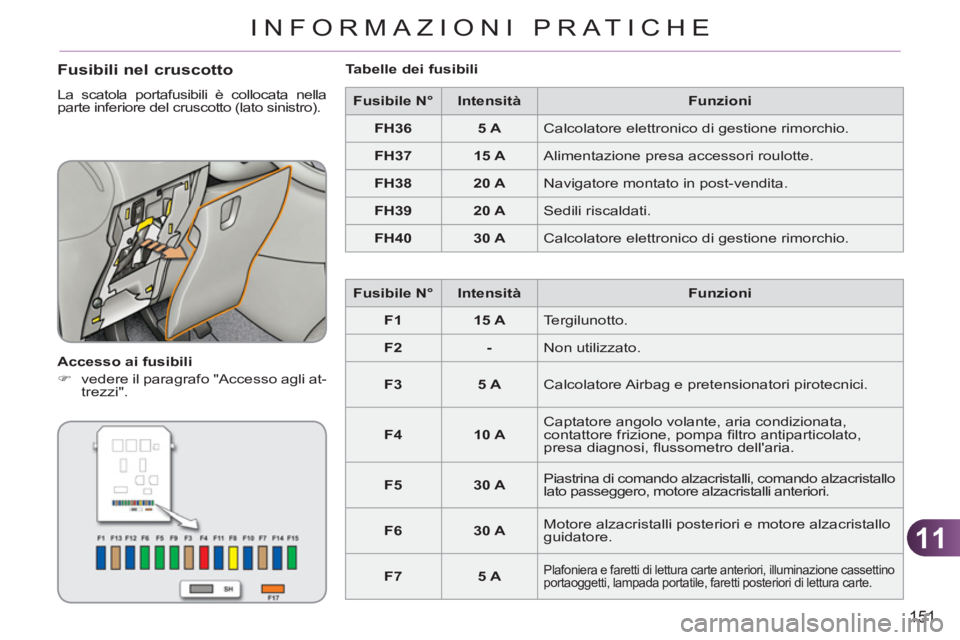

Fusibili nel cruscotto

La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro).

Accesso ai fusibili


)
vedere il paragrafo "Accesso agli at-
trezzi".

Tabelle dei fusibili


Fusibile N°


Intensità

Funzioni


FH36


5 A

Calcolatore elettronico di gestione rimorchio.


FH37


15 A

Alimentazione presa accessori roulotte.


FH38


20 A

Navigatore montato in post-vendita.


FH39


20 A

Sedili riscaldati.


FH40


30 A

Calcolatore elettronico di gestione rimorchio.


Fusibile N°


Intensità

Funzioni


F1


15 A

Tergilunotto.


F2


-

Non utilizzato.


F3


5 A

Calcolatore Airbag e pretensionatori pirotecnici.


F4


10 A
Captatore angolo volante, aria condizionata,
contattore frizione, pompa fi ltro antiparticolato,
presa diagnosi, fl ussometro dell'aria.


F5


30 A
Piastrina di comando alzacristalli, comando alzacristallo
lato passeggero, motore alzacristalli anteriori.


F6


30 A
Motore alzacristalli posteriori e motore alzacristallo
guidatore.


F7


5 A


Plafoniera e faretti di lettura carte anteriori, illuminazione cassettino
portaoggetti, lampada portatile, faretti posteriori di lettura carte.

11
152
INFORMAZIONI PRATICHE

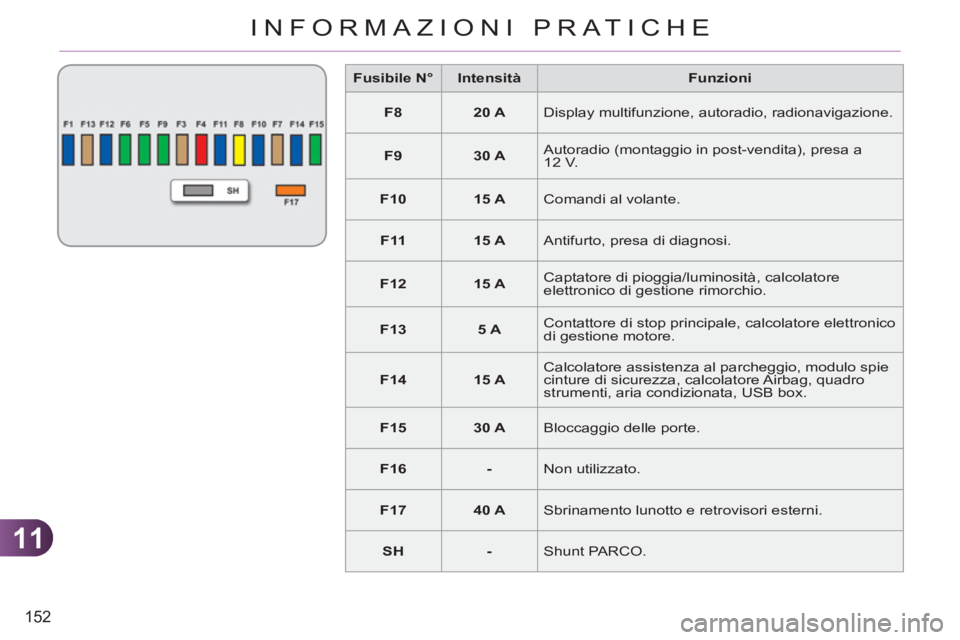

Fusibile N°


Intensità

Funzioni


F8


20 A

Display multifunzione, autoradio, radionavigazione.


F9


30 A
Autoradio (montaggio in post-vendita), presa a
12 V.


F10


15 A

Comandi al volante.


F11


15 A

Antifurto, presa di diagnosi.


F12


15 A
Captatore di pioggia/luminosità, calcolatore
elettronico di gestione rimorchio.


F13


5 A
Contattore di stop principale, calcolatore elettronico
di gestione motore.


F14


15 A
Calcolatore assistenza al parcheggio, modulo spie
cinture di sicurezza, calcolatore Airbag, quadro
strumenti, aria condizionata, USB box.


F15


30 A

Bloccaggio delle porte.


F16


-

Non utilizzato.


F17


40 A

Sbrinamento lunotto e retrovisori esterni.


SH


-

Shunt PARCO.

11
153
INFORMAZIONI PRATICHE

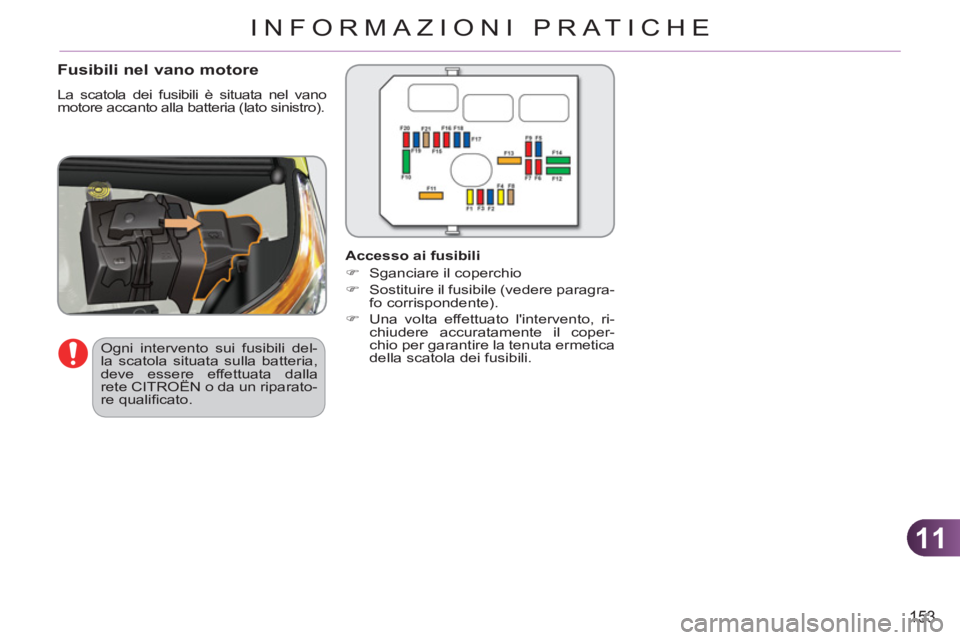

Fusibili nel vano motore

La scatola dei fusibili è situata nel vano
motore accanto alla batteria (lato sinistro).

Ogni intervento sui fusibili del-
la scatola situata sulla batteria,
deve essere effettuata dalla
rete CITROËN o da un riparato-
re qualifi cato.
Accesso ai fusibili


)
Sganciare il coperchio

)
Sostituire il fusibile (vedere paragra-
fo corrispondente).

)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola dei fusibili.

11
154
INFORMAZIONI PRATICHE

Tabella dei fusibili


Fusibile N°


Intensità

Funzioni


F1


20 A
Alimentazione calcolatore motore, comando gruppo motoventilatore, relais principale
controllo motore multifunzione.


F2


15 A

Avvisatore acustico


F3


10 A

Lavacristallo anteriore/posteriore


F4


20 A

Fari diurni.


F5


15 A

Riscaldatore gasolio (motore Diesel), pompa del carburante (motore benzina).


F6


10 A

Calcolatore ABS/ESP, relais interruzione ABS/ESP, contattore secondario di stop.


F7


10 A

Servosterzo elettrico.


F8


25 A

Comando del motorino d'avviamento


F9


10 A

Centralina di commutazione e di protezione (Diesel).


F10


30 A
Elettrovalvola pompa d'iniezione, motore Diesel, iniettori e bobine d'accensione
(motore benzina).


F11


40 A

Ventilatore aria condizionata.

11
INFORMAZIONI PRATICHE

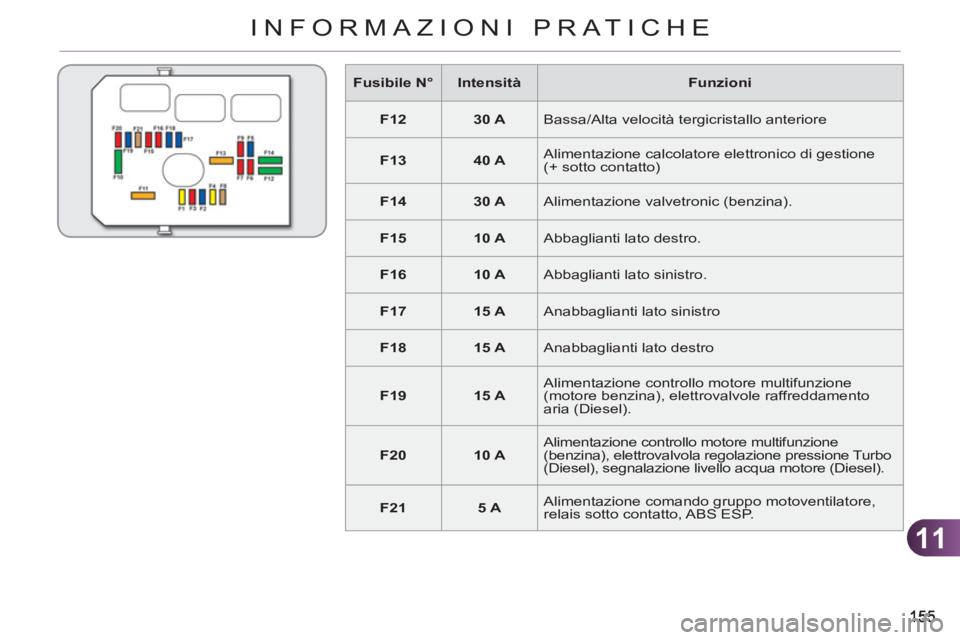

Fusibile N°


Intensità

Funzioni


F12


30 A

Bassa/Alta velocità tergicristallo anteriore


F13


40 A
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)


F14


30 A

Alimentazione valvetronic (benzina).


F15


10 A

Abbaglianti lato destro.


F16


10 A

Abbaglianti lato sinistro.


F17


15 A

Anabbaglianti lato sinistro


F18


15 A

Anabbaglianti lato destro


F19


15 A
Alimentazione controllo motore multifunzione
(motore benzina), elettrovalvole raffreddamento
aria (Diesel).


F20


10 A
Alimentazione controllo motore multifunzione
(benzina), elettrovalvola regolazione pressione Turbo
(Diesel), segnalazione livello acqua motore (Diesel).


F21


5 A
Alimentazione comando gruppo motoventilatore,
relais sotto contatto, ABS ESP.

11
156
INFORMAZIONI PRATICHE

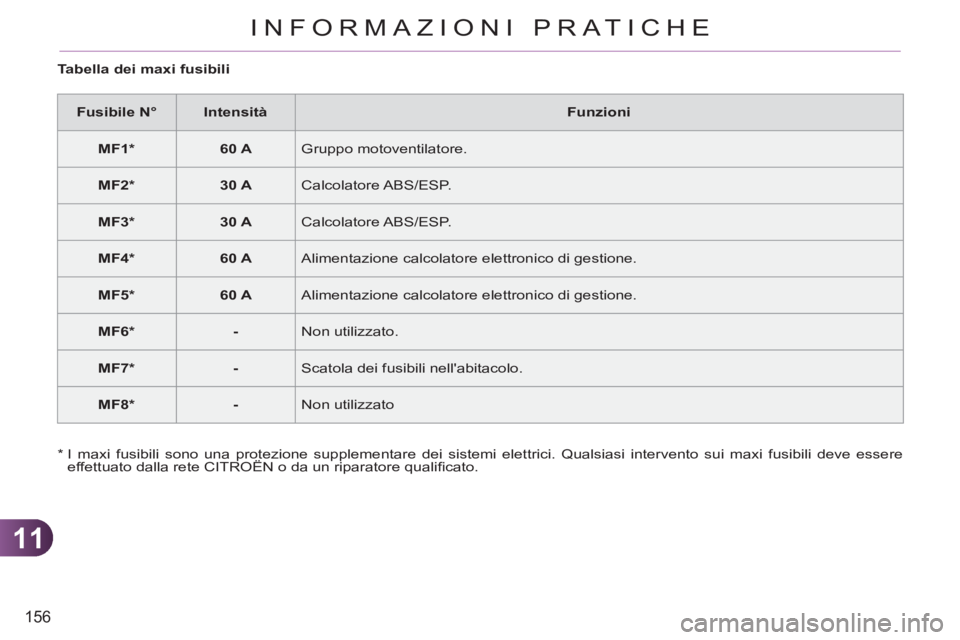

Tabella dei maxi fusibili


Fusibile N°


Intensità

Funzioni


MF1 *



60 A

Gruppo motoventilatore.


MF2 *



30 A

Calcolatore ABS/ESP.


MF3 *



30 A

Calcolatore ABS/ESP.


MF4 *



60 A

Alimentazione calcolatore elettronico di gestione.


MF5 *



60 A

Alimentazione calcolatore elettronico di gestione.


MF6 *



-

Non utilizzato.


MF7 *



-

Scatola dei fusibili nell'abitacolo.


MF8 *



-

Non utilizzato

*
I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere
effettuato dalla rete CITROËN o da un riparatore qualifi cato.

11
INFORMAZIONI PRATICHE
BATTERIA
Procedimento per ricaricare una batte-
ria scarica o per riavviare il motore con
un'altra batteria.
Accesso alla batteria
Avviamento con un'altra batteria



)
Collegare il cavo rosso al morsetto (+)
della batteria in panne A
, quindi al mor-
setto (+) della batteria di emergenza B
.


)
Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di emergenza B
.

)
Collegare l'altra estremità del cavo
verde o nero al punto di massa se-
parato (-) del veicolo.

)
Avviare il veicolo di soccorso.

)
Azionare il motorino d'avviamento
del veicolo in panne e lasciare il mo-
tore avviato.

)
Attendere il ritorno al minimo e scol-
legare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:


)
aprire il cofano con la maniglia inter-
na, poi esterna,

)
fi ssare l'asta di sostegno del cofano,

)
sollevare il coperchietto in plastica
del morsetto (+).






La presenza di questa etichet-
ta, in particolare con il sistema
Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V
con tecnologia e caratteristi-
che specifi che, che necessita in
caso di stacco o di sostituzione,
l'intervento esclusivo della rete
CITROËN o di un riparatore
qualifi cato.
Il non rispetto di questi consigli
può provocare un'usura prema-
tura della batteria.

Dopo il rimontaggio della batte-
ria da parte della rete CITROËN
o di un riparatore qualifi cato, lo
Stop & Start sarà attivo solo
dopo un immobilizzo prolungato
del veicolo, la cui durata dipen-
de dalle condizioni climatiche e
dallo stato di carica della batte-
ria (fi no a circa 8 ore).

11
158
INFORMAZIONI PRATICHE

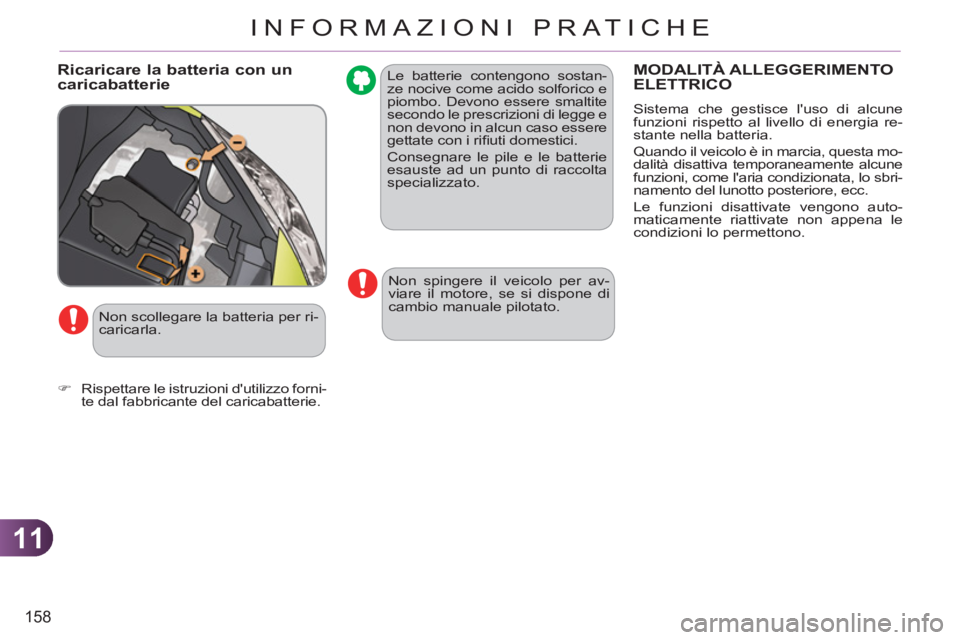

Le batterie contengono sostan-
ze nocive come acido solforico e
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Ricaricare la batteria con uncaricabatterie MODALITÀ ALLEGGERIMENTO ELETTRICO

Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.

Non spingere il veicolo per av-
viare il motore, se si dispone di
cambio manuale pilotato.


Non scollegare la batteria per ri-
caricarla.


)
Rispettare le istruzioni d'utilizzo forni-
te dal fabbricante del caricabatterie.
