11
INFORMAZIONI PRATICHE

Elenco delle operazioni


)
Collocare la ruota sul mozzo.

)
Avvitare i bulloni fi no in battuta.

)
Effettuare un preserraggio del bul-
lone antifurto (se il veicolo ne è
equipaggiato) con la manovella di
smontaggio ruote 1
dotata della
boccola antifurto 4
.

)
Effettuare un preserraggio degli al-
tri bulloni solo con la manovella di
smontaggio ruote 1
.

)
Abbassare completamente il veicolo.

)
Ripiegare il cric 2
e rimuoverlo.

Dopo la sostituzione di una
ruota
Per riporre correttamente la ruo-
ta forata nel bagagliaio, togliere
l'elemento protettivo centrale.
Se si utilizza la ruota di scorta
di tipo "ruotino", non superare la
velocità di 80 km/h.
Far controllare al più presto il
serraggio dei bulloni e la pres-
sione della ruota di scorta
presso la rete CITROËN o un
riparatore qualifi cato.
Far riparare la ruota forata e ri-
montarla subito sul veicolo.

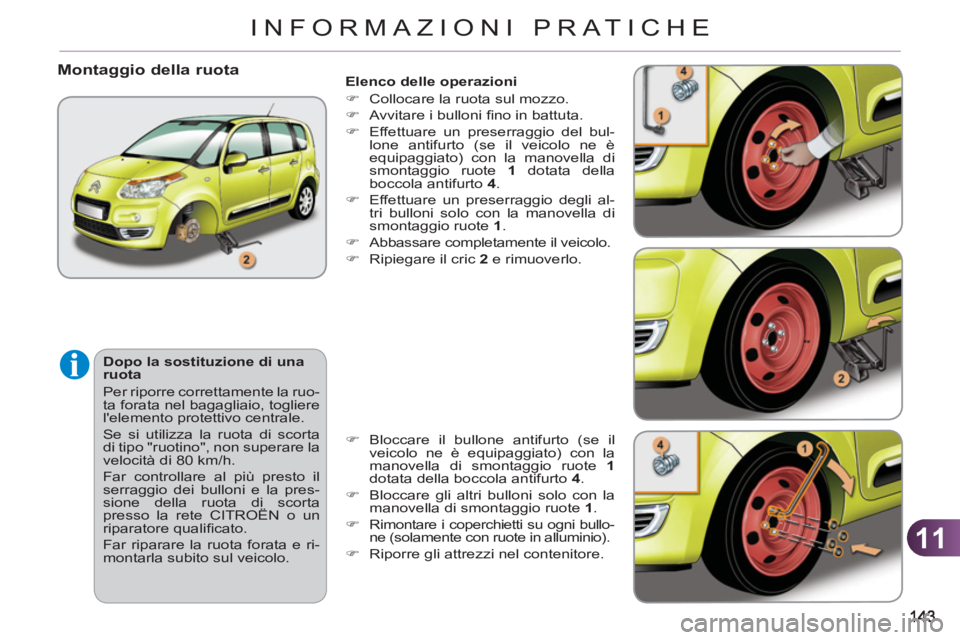

Montaggio della ruota


)
Bloccare il bullone antifurto (se il
veicolo ne è equipaggiato) con la
manovella di smontaggio ruote 1

dotata della boccola antifurto 4
.

)
Bloccare gli altri bulloni solo con la
manovella di smontaggio ruote 1
.

)
Rimontare i coperchietti su ogni bullo-
ne (solamente con ruote in alluminio).

)
Riporre gli attrezzi nel contenitore.

11
144
INFORMAZIONI PRATICHE

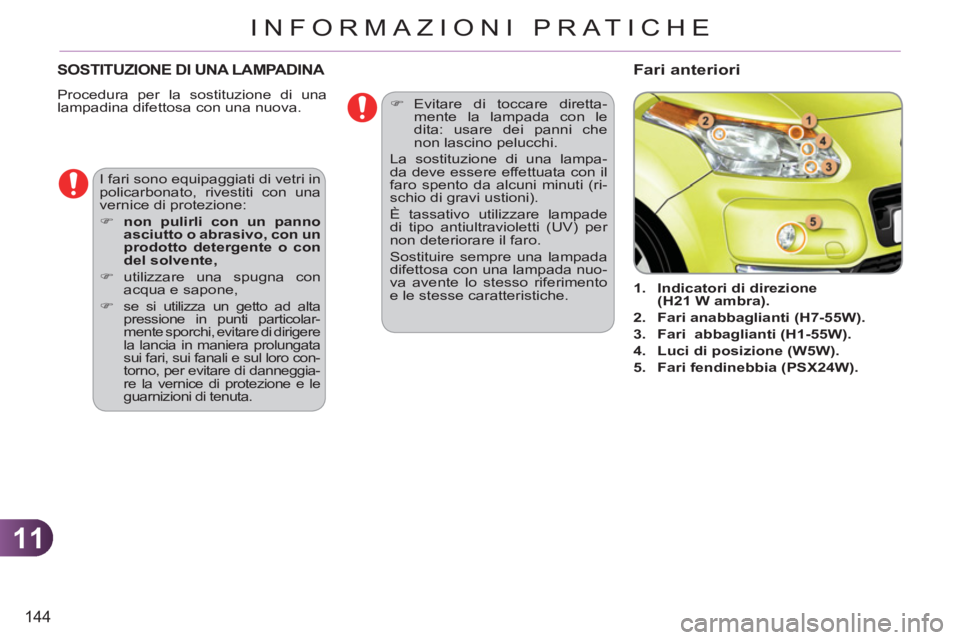

SOSTITUZIONE DI UNA LAMPADINA
Procedura per la sostituzione di una
lampadina difettosa con una nuova.








1.
Indicatori di direzione
(H21 W ambra).


2.
Fari anabbaglianti (H7-55W).


3.
Fari
abbaglianti (H1-55W).


4.
Luci di posizione (W5W).


5.
Fari fendinebbia (PSX24W).


I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una
vernice di protezione:


)
non
pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con
del solvente,


)
utilizzare una spugna con
acqua e sapone,

)

se si utilizza un getto ad alta
pressione in punti particolar-
mente sporchi, evitare di dirigere
la lancia in maniera prolungata
sui fari, sui fanali e sul loro con-
torno, per evitare di danneggia-
re la vernice di protezione e le
guarnizioni di tenuta.


Fari anteriori




)
Evitare di toccare diretta-
mente la lampada con le
dita: usare dei panni che
non lascino pelucchi.
La sostituzione di una lampa-
da deve essere effettuata con il
faro spento da alcuni minuti (ri-
schio di gravi ustioni).
È tassativo utilizzare lampade
di tipo antiultravioletti (UV) per
non deteriorare il faro.
Sostituire sempre una lampada
difettosa con una lampada nuo-
va avente lo stesso riferimento
e le stesse caratteristiche.

11
145
INFORMAZIONI PRATICHE

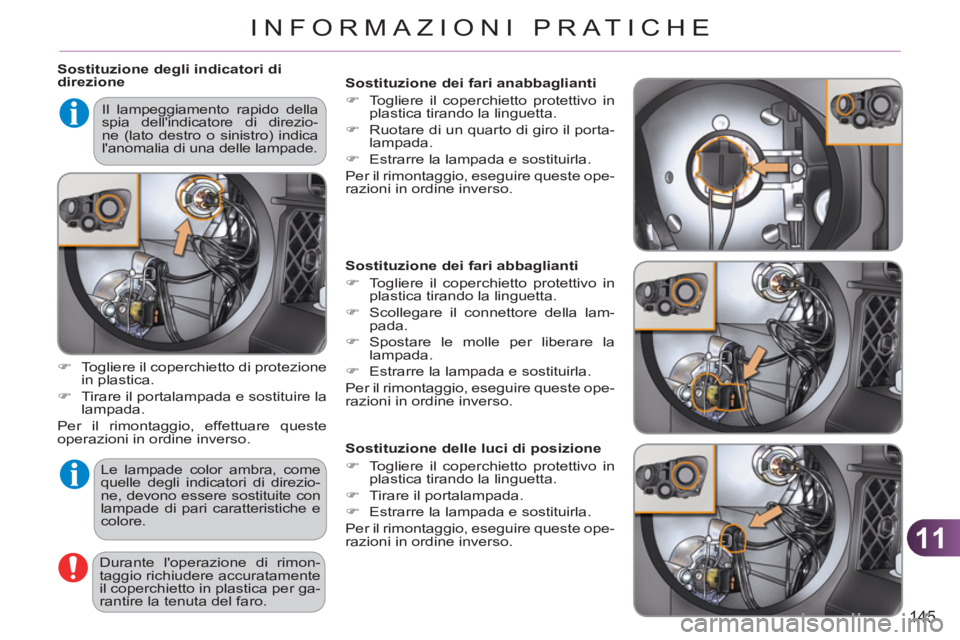

Sostituzione degli indicatori di
direzione
Le lampade color ambra, come
quelle degli indicatori di direzio-
ne, devono essere sostituite con
lampade di pari caratteristiche e
colore.

)
Togliere il coperchietto di protezione
in plastica.

)
Tirare il portalampada e sostituire la
lampada.
Per il rimontaggio, effettuare queste
operazioni in ordine inverso.
Durante l'operazione di rimon-
taggio richiudere accuratamente
il coperchietto in plastica per ga-
rantire la tenuta del faro.
Il lampeggiamento rapido della
spia dell'indicatore di direzio-
ne (lato destro o sinistro) indica
l'anomalia di una delle lampade.













Sostituzione dei fari abbaglianti


)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.

)
Scollegare il connettore della lam-
pada.

)
Spostare le molle per liberare la
lampada.

)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.

Sostituzione delle luci di posizione


)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.

)
Tirare il portalampada.

)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.






Sostituzione dei fari anabbaglianti


)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.

)
Ruotare di un quarto di giro il porta-
lampada.

)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.

11
146
INFORMAZIONI PRATICHE

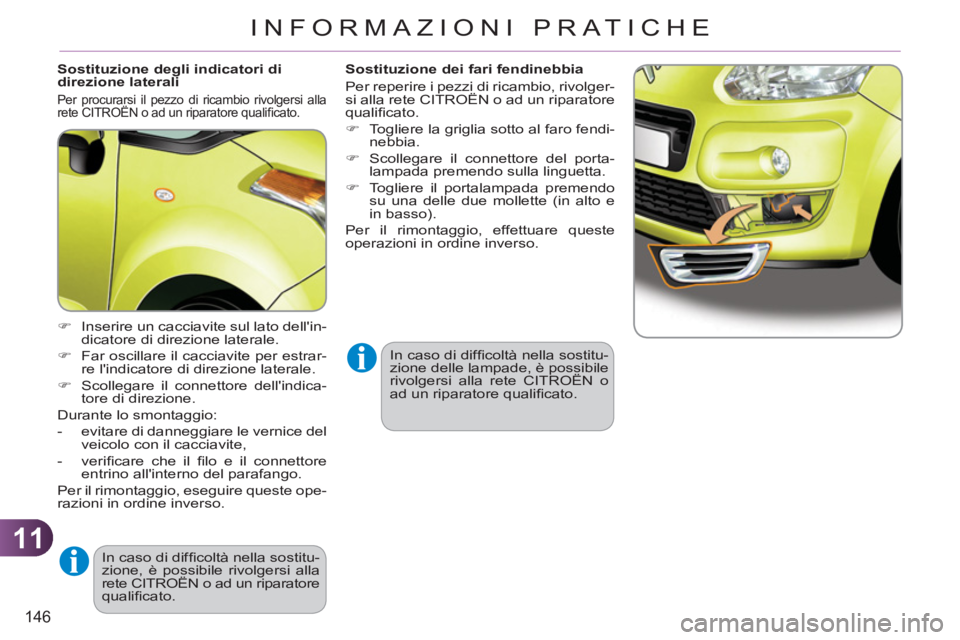

Sostituzione degli indicatori di
direzione laterali
Per procurarsi il pezzo di ricambio rivolgersi alla
rete CITROËN o ad un riparatore qualifi cato.



)
Inserire un cacciavite sul lato dell'in-
dicatore di direzione laterale.

)
Far oscillare il cacciavite per estrar-
re l'indicatore di direzione laterale.

)
Scollegare il connettore dell'indica-
tore di direzione.
Durante lo smontaggio:


- evitare di danneggiare le vernice del
veicolo con il cacciavite,

- verifi care che il fi lo e il connettore
entrino all'interno del parafango.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.
In caso di diffi coltà nella sostitu-
zione, è possibile rivolgersi alla
rete CITROËN o ad un riparatore
qualifi cato.







Sostituzione dei fari fendinebbia
Per reperire i pezzi di ricambio, rivolger-
si alla rete CITROËN o ad un riparatore
qualifi cato.


)
Togliere la griglia sotto al faro fendi-
nebbia.

)
Scollegare il connettore del porta-
lampada premendo sulla linguetta.

)
Togliere il portalampada premendo
su una delle due mollette (in alto e
in basso).
Per il rimontaggio, effettuare queste
operazioni in ordine inverso.
In caso di diffi coltà nella sostitu-
zione delle lampade, è possibile
rivolgersi alla rete CITROËN o
ad un riparatore qualifi cato.

11
147
INFORMAZIONI PRATICHE

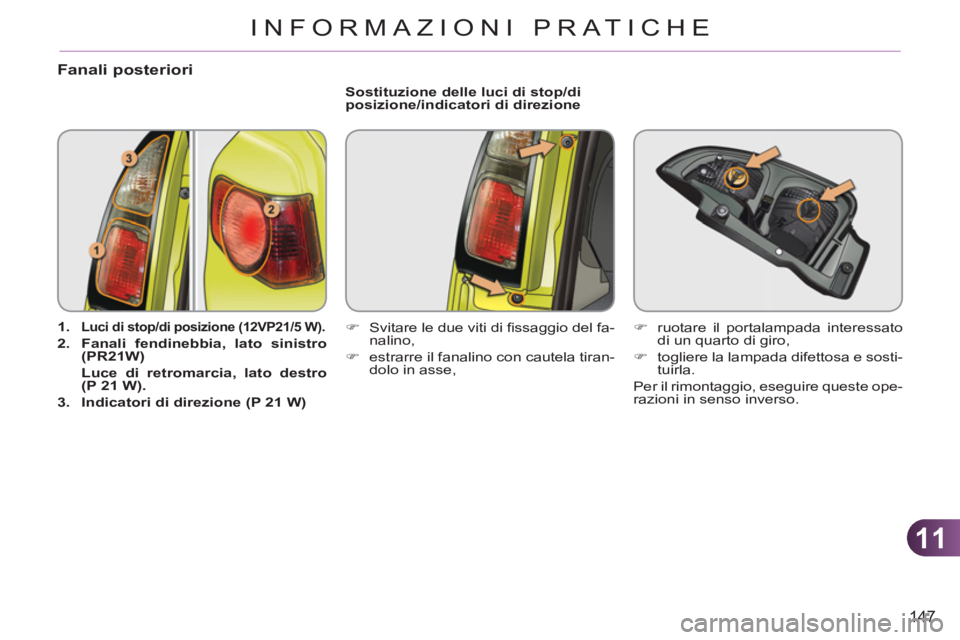

Fanali posteriori


1.

Luci di stop/di posizione (12VP21/5 W).


2.
Fanali
fendinebbia, lato sinistro
(PR21W)

Luce di retromarcia, lato destro
(P 21 W).


3.
Indicatori di direzione (P 21 W)


Sostituzione delle luci di stop/di
posizione/indicatori di direzione


)
Svitare le due viti di fi ssaggio del fa-
nalino,

)
estrarre il fanalino con cautela tiran-
dolo in asse,
)
ruotare il portalampada interessato
di un quarto di giro,

)
togliere la lampada difettosa e sosti-
tuirla.
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.

11
148
INFORMAZIONI PRATICHE

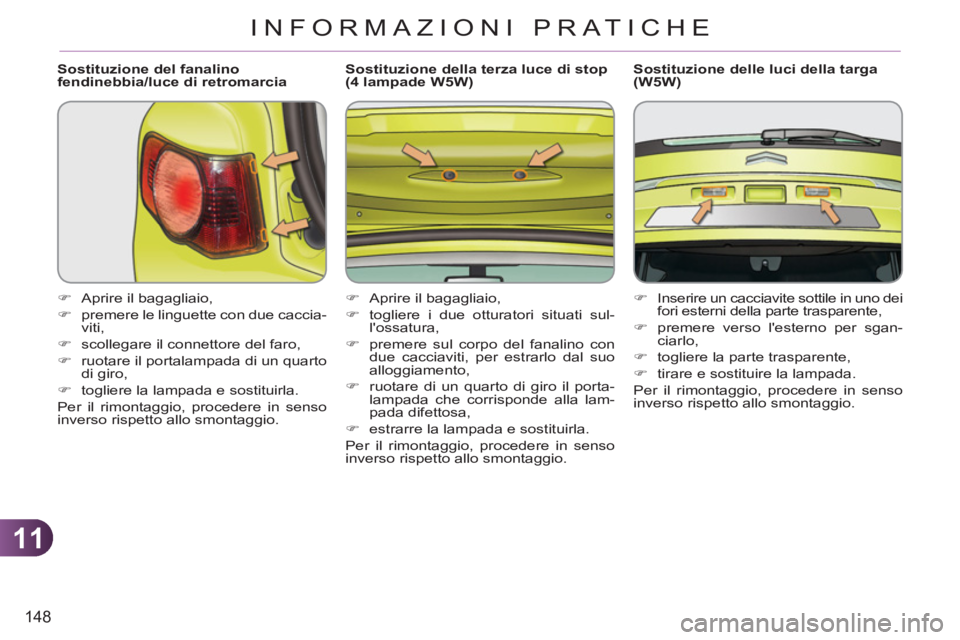

Sostituzione del fanalino
fendinebbia/luce di retromarcia


)
Aprire il bagagliaio,

)
premere le linguette con due caccia-
viti,

)
scollegare il connettore del faro,

)
ruotare il portalampada di un quarto
di giro,

)
togliere la lampada e sostituirla.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.
Sostituzione della terza luce di stop
(4 lampade W5W)


)
Aprire il bagagliaio,

)
togliere i due otturatori situati sul-
l'ossatura,

)
premere sul corpo del fanalino con
due cacciaviti, per estrarlo dal suo
alloggiamento,

)
ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa,

)
estrarre la lampada e sostituirla.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.
Sostituzione delle luci della targa
(W5W)


)
Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente,

)
premere verso l'esterno per sgan-
ciarlo,

)
togliere la parte trasparente,

)
tirare e sostituire la lampada.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.

11
INFORMAZIONI PRATICHE

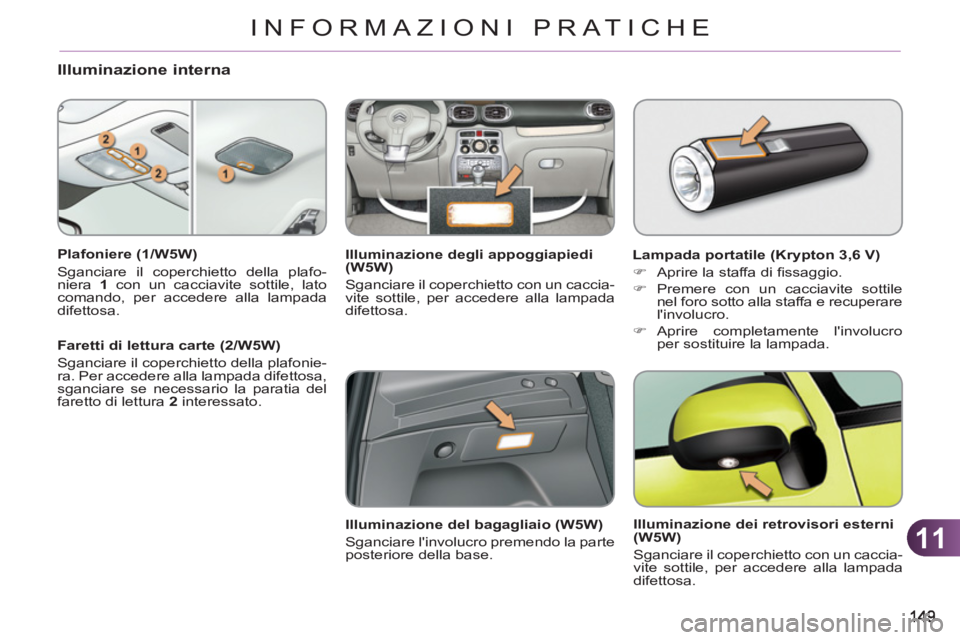

Illuminazione interna

Plafoniere (1/W5W)
Sganciare il coperchietto della plafo-
niera 1
con un cacciavite sottile, lato
comando, per accedere alla lampada
difettosa.

Faretti di lettura carte (2/W5W)
Sganciare il coperchietto della plafonie-
ra. Per accedere alla lampada difettosa,
sganciare se necessario la paratia del
faretto di lettura 2 interessato.
Illuminazione degli appoggiapiedi
(W5W)
Sganciare il coperchietto con un caccia-
vite sottile, per accedere alla lampada
difettosa.

Illuminazione del bagagliaio (W5W)
Sganciare l'involucro premendo la parte
posteriore della base.
Lampada portatile (Krypton 3,6 V)


)
Aprire la staffa di fi ssaggio.

)
Premere con un cacciavite sottile
nel foro sotto alla staffa e recuperare
l'involucro.

)
Aprire completamente l'involucro
per sostituire la lampada.


Illuminazione dei retrovisori esterni
(W5W)
Sganciare il coperchietto con un caccia-
vite sottile, per accedere alla lampada
difettosa.

11
INFORMAZIONI PRATICHE
CITROËN declina ogni respon-
sabilità per i costi derivanti dal-
la riparazione del veicolo o per
malfunzionamenti causati dal-
l'installazione di accessori ausi-
liari non forniti, non consigliati da
CITROËN e non installati secon-
do le raccomandazioni, in parti-
colare quando l'assorbimento
degli apparecchi supplementari
supera i 10 milliampère.

Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in op-
zione.
Prima di installare altri equipag-
giamenti o accessori elettrici
sul veicolo, rivolgersi alla rete
CITROËN o ad un riparatore
qualifi cato.

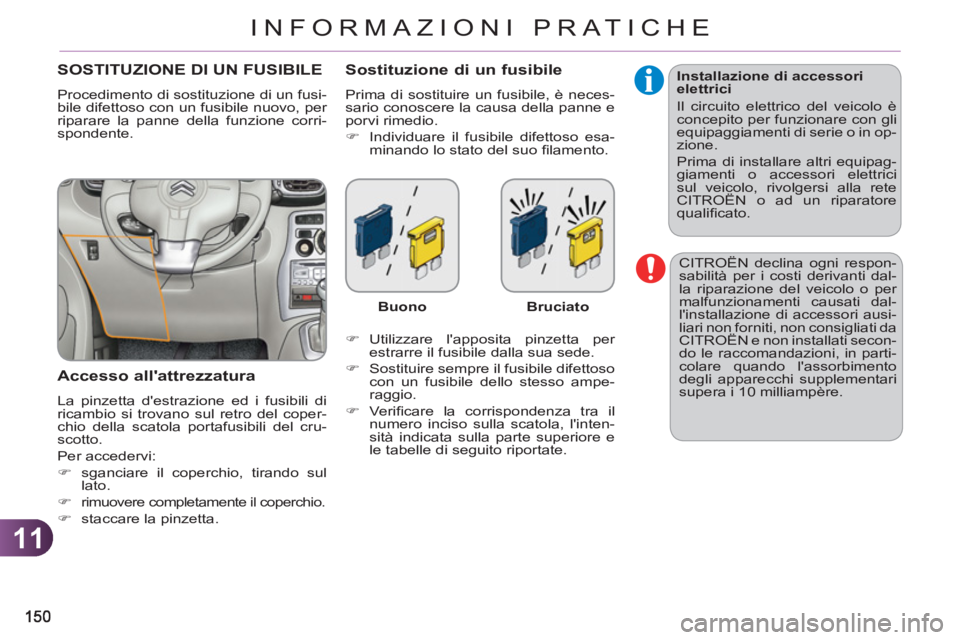

SOSTITUZIONE DI UN FUSIBILE

Procedimento di sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
riparare la panne della funzione corri-
spondente.

Accesso all'attrezzatura

La pinzetta d'estrazione ed i fusibili di
ricambio si trovano sul retro del coper-
chio della scatola portafusibili del cru-
scotto.
Per accedervi:


)
sganciare il coperchio, tirando sul
lato.

)

rimuovere completamente il coperchio.


)
staccare la pinzetta.

Sostituzione di un fusibile

Prima di sostituire un fusibile, è neces-
sario conoscere la causa della panne e
porvi rimedio.


)
Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.


)
Utilizzare l'apposita pinzetta per
estrarre il fusibile dalla sua sede.

)
Sostituire sempre il fusibile difettoso
con un fusibile dello stesso ampe-
raggio.

)
Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità indicata sulla parte superiore e
le tabelle di seguito riportate.
Buono

Bruciato
