2012 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

15
IN BREV
E

Quadro strumenti digitale traslucido
Barrette dei comandi


A.
A contatto inserito, il livello del car-
burante rimane visualizzato sul qua-
dro strumenti digitale.

B.
A contatto inserito, l'indicatore di
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco. L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Disattivazione del sistema ESP/ASR.



103


B.
Disattivazione dell'assistenza al par-
cheggio posteriore.


126


C.
Bloccaggio centralizzato.


67


D.

Disattivazione del sistema Stop & Start.



11 9



A contatto inserito, si accendono le spie
di allarme arancione e rossa.
A motore avviato, queste spie devono
spegnersi rapidamente, ad eccezione
della spia C
(Airbag frontale lato pas-
seggero attivato) che si spegne entro
un minuto circa.
Se restano accese alcune spie, consul-
tare la pagina corrispondente.
Spie



22




23



SPIE DI CONTROLLO

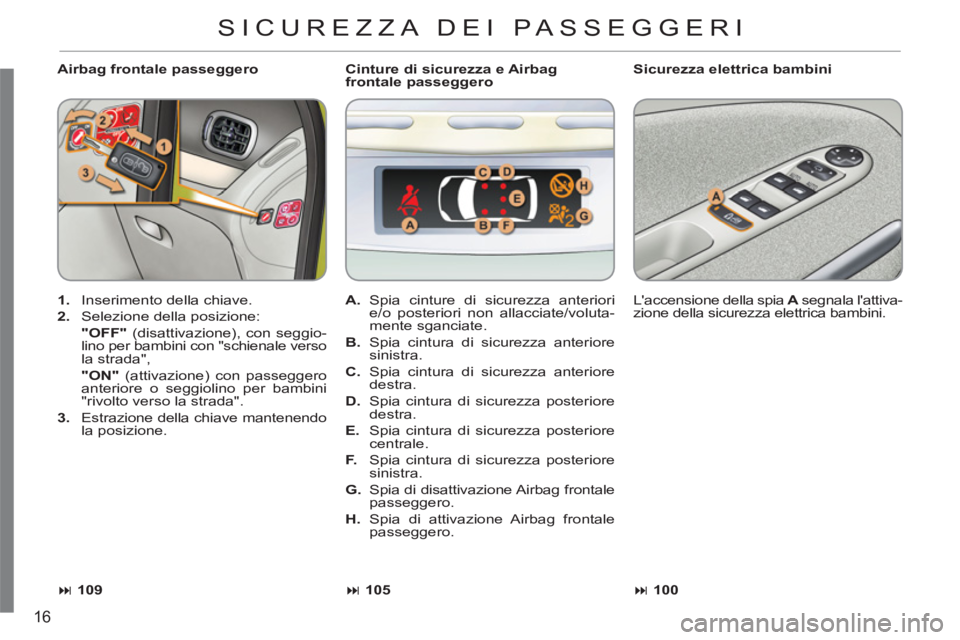

16

Airbag frontale passeggero
Sicurezza elettrica bambini


1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggio-
lino per bambini con "schienale verso
la strada",
"ON"
(attivazione) con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".

3.
Estrazione della chiave mantenendo
la posizione. L'accensione della spia A
segnala l'attiva-
zione della sicurezza elettrica bambini.

A.
Spia cinture di sicurezza anteriori
e/o posteriori non allacciate/voluta-
mente sganciate.

B.
Spia cintura di sicurezza anteriore
sinistra.

C.
Spia cintura di sicurezza anteriore
destra.

D.
Spia cintura di sicurezza posteriore
destra.

E.
Spia cintura di sicurezza posteriore
centrale.

F.
Spia cintura di sicurezza posteriore
sinistra.

G.
Spia di disattivazione Airbag frontale
passeggero.

H.
Spia di attivazione Airbag frontale
passeggero.
Cinture di sicurezza e Airbag
frontale passeggero



105





109





100



SICUREZZA DEI PASSEGGERI

17
IN BREV
E
CONFORT DI GUIDA

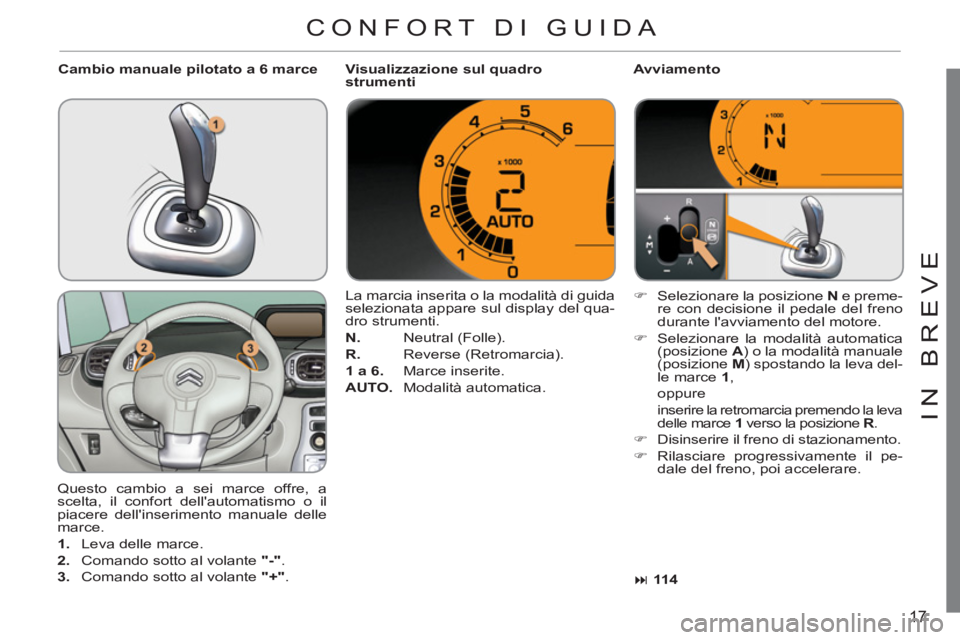

Questo cambio a sei marce offre, a
scelta, il confort dell'automatismo o il
piacere dell'inserimento manuale delle
marce.


1.
Leva delle marce.

2.
Comando sotto al volante "-"
.

3.
Comando sotto al volante "+"
.
La marcia inserita o la modalità di guida
selezionata appare sul display del qua-
dro strumenti.

N.
Neutral (Folle).

R.
Reverse (Retromarcia).

1
a
6.
Marce inserite.

AUTO.
Modalità automatica.

)
Selezionare la posizione N
e preme-
re con decisione il pedale del freno
durante l'avviamento del motore.

)
Selezionare la modalità automatica
(posizione A
) o la modalità manuale
(posizione M
) spostando la leva del-
le marce 1
,
oppure

inserire la retromarcia premendo la leva
delle marce 1
verso la posizione R
.


)
Disinserire il freno di stazionamento.

)
Rilasciare progressivamente il pe-
dale del freno, poi accelerare.
Cambio manuale pilotato a 6 marce
Visualizzazione sul quadro
strumenti
Avviamento



11 4

18
Il sistema si riattiva automatica-
mente ad ogni avviamento con
la chiave.
Prima del rifornimento di carburan-
te o prima di qualsiasi intervento nel
vano motore, interrompere tassati-
vamente il contatto con la chiave.

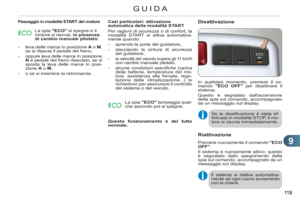

CONFORT DI GUIDA


Passaggio in modalità STOP del
motore


- leva delle marce in posizione A
o M
,
quando si rilascia il pedale del freno,

- oppure la leva delle marce in posi-
zione N
e pedale del freno rilasciato,
passando dalla posizione A
o M
,

- o quando si inserisce la retromarcia.

La spia " ECO
" si accende sul
quadro strumenti ed il motore si
pone automaticamente in attesa
con cambio manuale pilotato
:


- ad una velocità inferiore a 8 km/h,
se si preme il pedale del freno o si
inserisce la leva delle marce in posi-
zione N
.


Passaggio in modalità START del motore

La spia " ECO
" si spegne ed il
motore si riavvia automatica-
mente con cambio manuale
pilotato
:
In alcuni casi particolari, la modalità STOP
potrebbe non essere disponibile; la spia
" ECO
" lampeggia per alcuni secondi, poi
si spegne.



11 8

In alcuni casi particolari, la modalità
START potrebbe attivarsi automatica-
mente; la spia " ECO
" lampeggia per al-
cuni secondi, poi si spegne.



11 9


Disattivazione/Riattivazione
È possibile in qualsiasi momento disat-
tivare il sistema premendo il comando
" ECO OFF
"; la spia del tasto si accende.



11 9

19
IN BREV
E

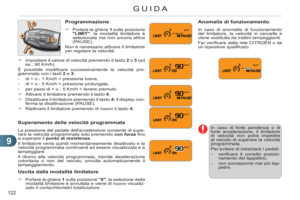

Limitatore di velocità "LIMIT"
Visualizzazione sul quadro strumenti


1.
Selezione/Arresto del limitatore.

2.
Diminuzione del valore programmato.

3.
Aumento del valore programmato.

4.
Attivazione/Disattivazione della limi-
tazione. Quando viene selezionata, la modalità
regolatore o limitatore di velocità viene
visualizzata sul quadro strumenti.

1.
Selezione/Arresto del regolatore.

2.
Programmazione di una velocità/
Diminuzione del valore programmato.

3.
Programmazione di una velocità/
Aumento del valore programmato.

4.
Disattivazione/Riattivazione della
regolazione.
Regolatore di velocità "CRUISE"



123





121

Per essere programmata o attivata, la
velocità del veicolo deve essere supe-
riore a 40 km/h, con almeno la quarta
marcia inserita, se cambio manuale. Le regolazioni devono essere effettuate
a motore avviato.
Regolatore di velocità


Limitatore di velocità




CONFORT DI GUIDA

20

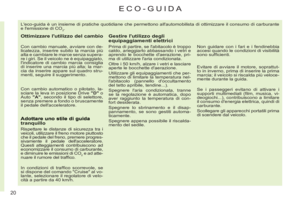

ECO-GUIDA
L'eco-guida è un insieme di pratiche quotidiane che permettono all'automobilista di ottimizzare il consumo di carburante
e l'emissione di CO
2.
Ottimizzare l'utilizzo del cambio

Con cambio manuale, avviare con de-
licatezza, inserire subito la marcia più
alta e cambiare le marce senza supera-
re i giri. Se il veicolo ne è equipaggiato,
l'indicatore di cambio marcia consiglia
di inserire una marcia più alta; la mar-
cia da inserire appare sul quadro stru-
menti, seguire il suggerimento.

Con cambio automatico o pilotato, la-
sciare la leva in posizione Drive "D"
o
Auto "A"
, secondo il tipo di selettore,
senza premere a fondo o bruscamente
il pedale dell'acceleratore.

tranquillo


Rispettare le distanze di sicurezza tra i
veicoli, utilizzare il freno motore piuttosto
che il pedale del freno, premere progres-
sivamente il pedale dell'acceleratore.
Questi atteggiamenti contribuiscono ad
economizzare il consumo di carburante,
e diminuire le emissioni di CO
2 e ad atte-
nuare il rumore del traffi co.

In condizioni di traffi co scorrevole, se
si dispone del comando "Cruise" al vo-
lante, selezionare il regolatore di velo-
cità a partire da 40 km/h.

Gestire l'utilizzo degli equipaggiamenti elettrici


Prima di partire, se l'abitacolo è troppo
caldo, arieggiarlo abbassando i vetri e
aprendo le bocchette d'aerazione, pri-
ma di utilizzare l'aria condizionata.
Oltre i 50 km/h, alzare i vetri e lasciare
aperte le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che per-
mettono di limitare la temperatura nel-
l'abitacolo (pannello d'occultamento
del tetto apribile, tendine...).
Spegnere l'aria condizionata, tranne
se la regolazione è automatica, dopo
aver raggiunto la temperatura di con-
fort desiderata.
Spegnere lo sbrinamento e il disap-
pannamento, se sono gestiti automa-
ticamente.
Spegnere appena possibile il riscalda-
mento del sedile.
Non guidare con i fari e i fendinebbia
accesi quando le condizioni di visibilità
sono suffi cienti.

Evitare di avviare il motore, soprattut-
to in inverno, prima di inserire la prima
marcia; il veicolo si riscalda più veloce-
mente durante la guida.

Se i passeggeri evitano di attivare i
supporti multimediali (fi lm, musica, vi-
deogiochi...), contribuiscono a limitare
il consumo d'energia elettrica, quindi di
carburante.
Scollegare gli apparecchi portatili prima
di scendere dal veicolo.

21

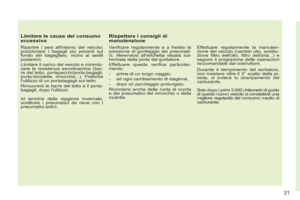

Limitare le cause del consumo eccessivo

Ripartire i pesi all'interno del veicolo;
posizionare i bagagli più pesanti sul
fondo del bagagliaio, vicino ai sedili
posteriori.
Limitare il carico del veicolo e minimiz-
zare la resistenza aerodinamica (bar-
re del tetto, portapacchi/porta-bagagli,
porta-biciclette, rimorchio...). Preferire
l'utilizzo di un portabagagli sul tetto.
Rimuovere le barre del tetto e il porta-
bagagli, dopo l'utilizzo.

Al termine della stagione invernale,
sostituire i pneumatici da neve con i
pneumatici estivi.

Rispettare i consigli dimanutenzione


Verifi care regolarmente e a freddo la
pressione di gonfi aggio dei pneumati-
ci, riferendosi all'etichetta situata sul-
l'entrata della porta del guidatore.
Effettuare questa verifi ca particolar-
mente:


- prima di un lungo viaggio,

- ad ogni cambiamento di stagione,

- dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta
e dei pneumatici del rimorchio o della
roulotte.
Effettuare regolarmente la manuten-
zione del veicolo (cambio olio, sostitu-
zione fi ltro dell'olio, fi ltro dell'aria...) e
seguire il programma delle operazioni
raccomandate dal costruttore.



Durante il riempimento del serbatoio,
non insistere oltre il 3° scatto della pi-
stola, si eviterà lo straripamento del
carburante.

Solo dopo i primi 3 000 chilometri di guida
di questo nuovo veicolo si constaterà una
migliore regolarità del consumo medio di
carburante.

1
22
SPIE di FUNZIONAMENTO
QUADRO STRUMENTI BENZINA - DIESEL
Pannello che riunisce il quadrante, il display multifunzione e le spie d'indicazione
del funzionamento del veicolo.


1.
Contagiri.

Indica la velocità di rotazione del
motore (x 1 000 giri/min o rpm).

2.
Zona del contagiri che indica la neces-
sità di inserire la marcia superiore.

3.
Limitatore di velocità

o
Regolatore di velocità.

(km/h o mph)

4.
Spia sicurezza elettrica bambini

Indica, per qualche secondo, l'at-
tivazione della sicurezza elettrica
bambini (disattivazione dei vetri e
delle porte posteriori).

Quadrante digitale traslucido

Questo display raggruppa i messaggi
d'allarme e d'informazione.

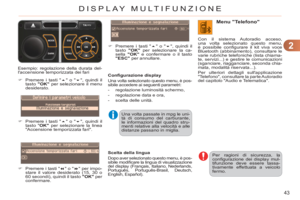

Display multifunzione

Zona di visualizzazione delle s
pie

Questa zona raggruppa le spie d'indica-
zione del funzionamento del veicolo.


Tasto di azzeramento della visualizzazione

Permette di azzerare la funzione selezio-
nata (contachilometri parziale o indicatore
di manutenzione).


Tasto d'illuminazione del quadro strumenti

Agisce sull'intensità dell'illuminazione
del posto di guida.
Per maggiori informazioni, leg-
gere il paragrafo corrispondente
al pulsante o alla funzione, e alla
relativa visualizzazione.
5.
Livello del carburante.

Indica la quantità di carburante ancora presente nel serbatoio.

6.
Velocità del veicolo.

Indica la velocità istantanea del veicolo
(km/h o mph).

7.
Contachilometri parziale.

(km o miglia)

8.
Indicatore di manutenzione
.
(km o miglia) poi,
Contachilometri totalizzatore.

(km o miglia)

9.
Indicatore di livello olio motore.
