2012 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

4
63
APERTURE

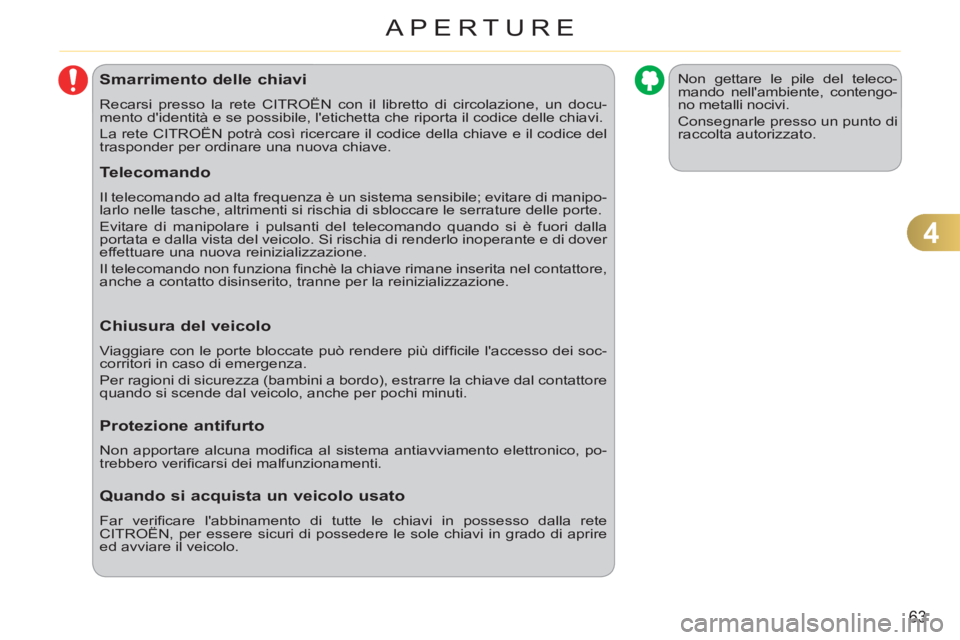

Smarrimento delle chiavi
Recarsi presso la rete CITROËN con il libretto di circolazione, un docu-
mento d'identità e se possibile, l'etichetta che riporta il codice delle chiavi.
La rete CITROËN potrà così ricercare il codice della chiave e il codice del
trasponder per ordinare una nuova chiave.







Non gettare le pile del teleco-
mando nell'ambiente, contengo-
no metalli nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Telecomando

Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipo-
larlo nelle tasche, altrimenti si rischia di sbloccare le serrature delle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla
portata e dalla vista del veicolo. Si rischia di renderlo inoperante e di dover
effettuare una nuova reinizializzazione.
Il telecomando non funziona fi nchè la chiave rimane inserita nel contattore,
anche a contatto disinserito, tranne per la reinizializzazione.


Chiusura del veicolo

Viaggiare con le porte bloccate può rendere più diffi cile l'accesso dei soc-
corritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), estrarre la chiave dal contattore
quando si scende dal veicolo, anche per pochi minuti.


Protezione antifurto

Non apportare alcuna modifi ca al sistema antiavviamento elettronico, po-
trebbero verifi carsi dei malfunzionamenti.


Quando si acquista un veicolo usato

Far verifi care l'abbinamento di tutte le chiavi in possesso dalla rete
CITROËN, per essere sicuri di possedere le sole chiavi in grado di aprire
ed avviare il veicolo.

4
64
APERTURE

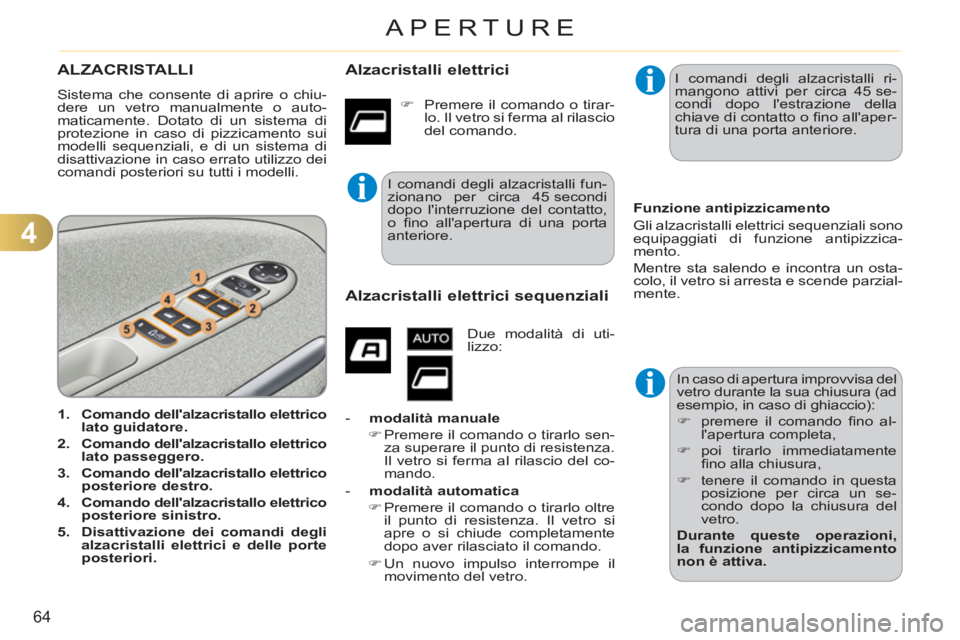

ALZACRISTALLI
Sistema che consente di aprire o chiu-
dere un vetro manualmente o auto-
maticamente. Dotato di un sistema di
protezione in caso di pizzicamento sui
modelli sequenziali, e di un sistema di
disattivazione in caso errato utilizzo dei
comandi posteriori su tutti i modelli.


1.
Comando dell'alzacristallo elettrico
lato guidatore.


2.
Comando dell'alzacristallo elettrico
lato passeggero.


3.
Comando dell'alzacristallo elettrico
posteriore destro.


4.
Comando dell'alzacristallo elettrico
posteriore sinistro.


5.
Disattivazione dei comandi degli
alzacristalli elettrici e delle porte
posteriori.

In caso di apertura improvvisa del
vetro durante la sua chiusura (ad
esempio, in caso di ghiaccio):


)
premere il comando fi no al-
l'apertura completa,

)
poi tirarlo immediatamente
fi no alla chiusura,

)
tenere il comando in questa
posizione per circa un se-
condo dopo la chiusura del
vetro.

Durante queste operazioni,
la funzione antipizzicamento
non è attiva.


Funzione antipizzicamento
Gli alzacristalli elettrici sequenziali sono
equipaggiati di funzione antipizzica-
mento.
Mentre sta salendo e incontra un osta-
colo, il vetro si arresta e scende parzial-
mente. I comandi degli alzacristalli fun-
zionano per circa 45 secondi
dopo l'interruzione del contatto,
o fi no all'apertura di una porta
anteriore.
Alzacristalli elettrici



)
Premere il comando o tirar-
lo. Il vetro si ferma al rilascio
del comando.
Alzacristalli elettrici sequenziali

Due modalità di uti-
lizzo:


- modalità manuale



)
Premere il comando o tirarlo sen-
za superare il punto di resistenza.
Il vetro si ferma al rilascio del co-
mando.

- modalità automatica



)
Premere il comando o tirarlo oltre
il punto di resistenza. Il vetro si
apre o si chiude completamente
dopo aver rilasciato il comando.

)
Un nuovo impulso interrompe il
movimento del vetro.
I comandi degli alzacristalli ri-
mangono attivi per circa 45 se-
condi dopo l'estrazione della
chiave di contatto o fi no all'aper-
tura di una porta anteriore.

4
65
APERTURE

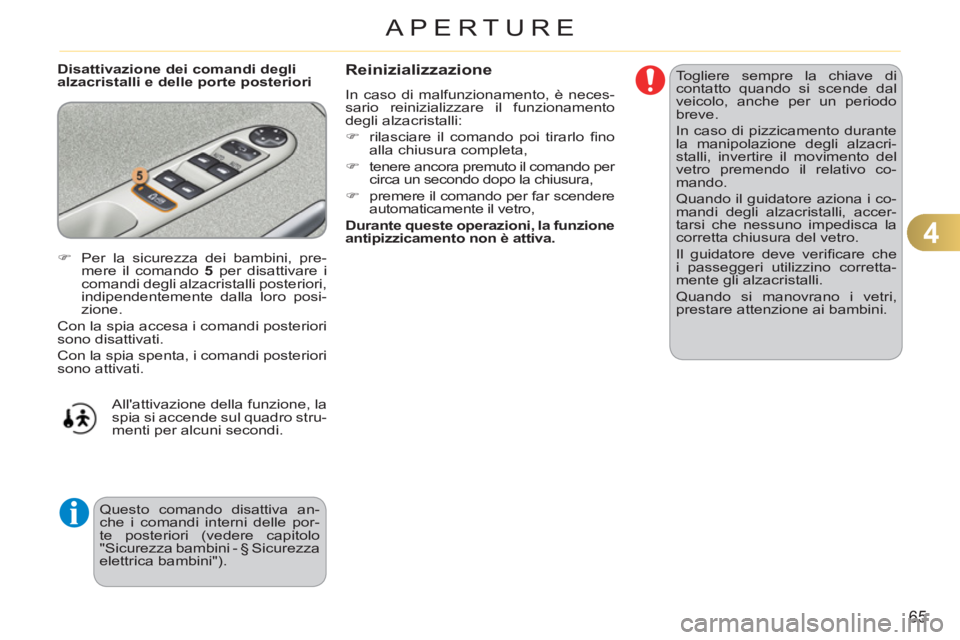

Disattivazione dei comandi degli
alzacristalli e delle porte posteriori Togliere sempre la chiave di
contatto quando si scende dal
veicolo, anche per un periodo
breve.
In caso di pizzicamento durante
la manipolazione degli alzacri-
stalli, invertire il movimento del
vetro premendo il relativo co-
mando.
Quando il guidatore aziona i co-
mandi degli alzacristalli, accer-
tarsi che nessuno impedisca la
corretta chiusura del vetro.
Il guidatore deve verifi care che
i passeggeri utilizzino corretta-
mente gli alzacristalli.
Quando si manovrano i vetri,
prestare attenzione ai bambini. Reinizializzazione

In caso di malfunzionamento, è neces-
sario reinizializzare il funzionamento
degli alzacristalli:


)
rilasciare il comando poi tirarlo fi no
alla chiusura completa,

)
tenere ancora premuto il comando per
circa un secondo dopo la chiusura,

)
premere il comando per far scendere
automaticamente il vetro,

Durante queste operazioni, la funzione
antipizzicamento non è attiva.


)
Per la sicurezza dei bambini, pre-
mere il comando 5
per disattivare i
comandi degli alzacristalli posteriori,
indipendentemente dalla loro posi-
zione.
Con la spia accesa i comandi posteriori
sono disattivati.
Con la spia spenta, i comandi posteriori
sono attivati.
All'attivazione della funzione, la
spia si accende sul quadro stru-
menti per alcuni secondi.
Questo comando disattiva an-
che i comandi interni delle por-
te posteriori (vedere capitolo
"Sicurezza bambini - § Sicurezza
elettrica bambini").

4
66
APERTURE

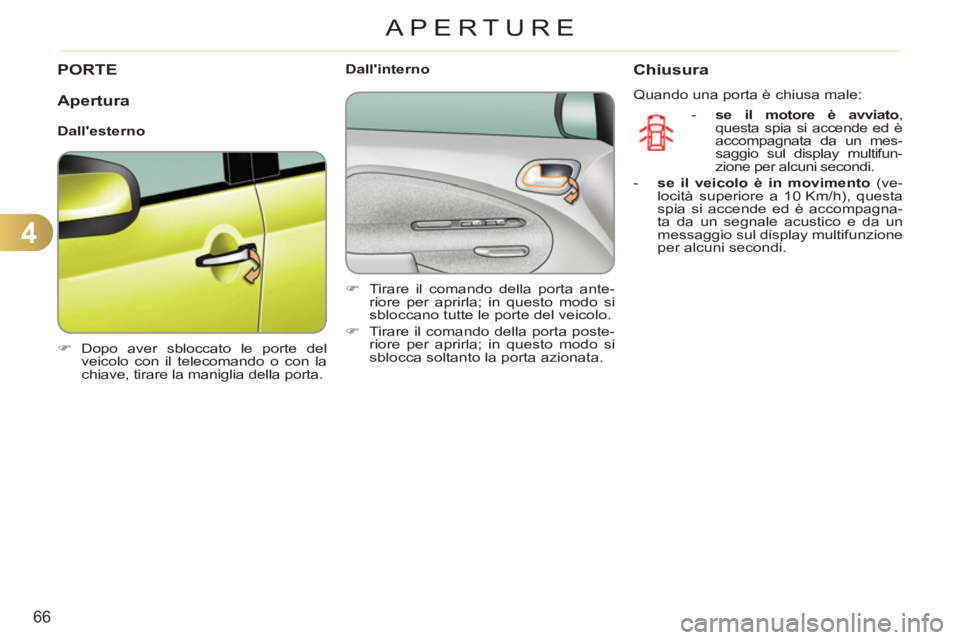

PORTE


)
Dopo aver sbloccato le porte del
veicolo con il telecomando o con la
chiave, tirare la maniglia della porta.



Dall'interno


)
Tirare il comando della porta ante-
riore per aprirla; in questo modo si
sbloccano tutte le porte del veicolo.

)
Tirare il comando della porta poste-
riore per aprirla; in questo modo si
sblocca soltanto la porta azionata.




Chiusura

Quando una porta è chiusa male:


- se il motore è avviato
,
questa spia si accende ed è
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.

- se il veicolo è in movimento
(ve-
locità superiore a 10 Km/h), questa
spia si accende ed è accompagna-
ta da un segnale acustico e da un
messaggio sul display multifunzione
per alcuni secondi.


Apertura


Dall'esterno

4
67
APERTURE

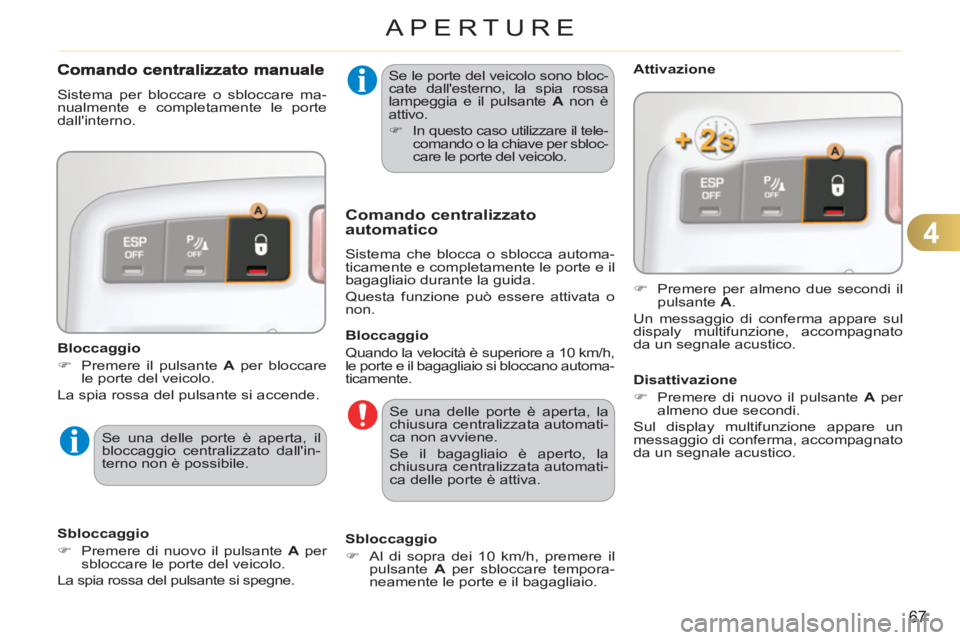

Se le porte del veicolo sono bloc-
cate dall'esterno, la spia rossa
lampeggia e il pulsante A
non è
attivo.


)
In questo caso utilizzare il tele-
comando o la chiave per sbloc-
care le porte del veicolo.


Se una delle porte è aperta, la
chiusura centralizzata automati-
ca non avviene.
Se il bagagliaio è aperto, la
chiusura centralizzata automati-
ca delle porte è attiva.

Sistema per bloccare o sbloccare ma-
nualmente e completamente le porte
dall'interno.

Bloccaggio


)
Premere il pulsante A
per bloccare
le porte del veicolo.
La spia rossa del pulsante si accende.
Comando centralizzato automatico

Sistema che blocca o sblocca automa-
ticamente e completamente le porte e il
bagagliaio durante la guida.
Questa funzione può essere attivata o
non.
Attivazione


)
Premere per almeno due secondi il
pulsante A
.
Un messaggio di conferma appare sul
dispaly multifunzione, accompagnato
da un segnale acustico.

Sbloccaggio


)
Al di sopra dei 10 km/h, premere il
pulsante A
per sbloccare tempora-
neamente le porte e il bagagliaio.
Se una delle porte è aperta, il
bloccaggio centralizzato dall'in-
terno non è possibile.

Sbloccaggio


)
Premere di nuovo il pulsante A
per
sbloccare le porte del veicolo.
La spia rossa del pulsante si spegne.
Bloccaggio
Quando la velocità è superiore a 10 km/h,
le porte e il bagagliaio si bloccano automa-
ticamente.

Disattivazione


)
Premere di nuovo il pulsante A
per
almeno due secondi.
Sul display multifunzione appare un
messaggio di conferma, accompagnato
da un segnale acustico.

4
68
APERTURE

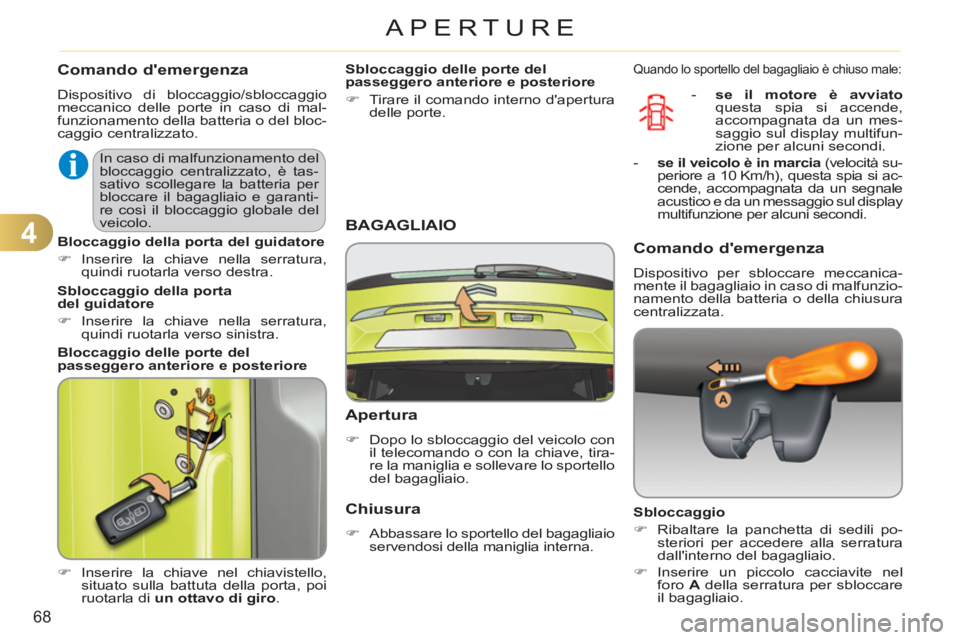

Comando d'emergenza
Dispositivo di bloccaggio/sbloccaggio
meccanico delle porte in caso di mal-
funzionamento della batteria o del bloc-
caggio centralizzato.


)
Inserire la chiave nel chiavistello,
situato sulla battuta della porta, poi
ruotarla di un ottavo di giro
.

Apertura



)
Dopo lo sbloccaggio del veicolo con
il telecomando o con la chiave, tira-
re la maniglia e sollevare lo sportello
del bagagliaio.

BAGAGLIAIO



- se il motore è avviato

questa spia si accende,
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.

- se il veicolo è in marcia
(velocità su-
periore a 10 Km/h), questa spia si ac-
cende, accompagnata da un segnale
acustico e da un messaggio sul display
multifunzione per alcuni secondi.

Comando d'emergenza

Dispositivo per sbloccare meccanica-
mente il bagagliaio in caso di malfunzio-
namento della batteria o della chiusura
centralizzata.

Sbloccaggio


)
Ribaltare la panchetta di sedili po-
steriori per accedere alla serratura
dall'interno del bagagliaio.

)
Inserire un piccolo cacciavite nel
foro A
della serratura per sbloccare
il bagagliaio.


Bloccaggio della porta del guidatore


)
Inserire la chiave nella serratura,
quindi ruotarla verso destra.


Sbloccaggio della porta
del guidatore


)
Inserire la chiave nella serratura,
quindi ruotarla verso sinistra.


Bloccaggio delle porte del
passeggero anteriore e posteriore
Sbloccaggio delle porte del
passeggero anteriore e posteriore


)
Tirare il comando interno d'apertura
delle porte.


Chiusura



)
Abbassare lo sportello del bagagliaio
servendosi della maniglia interna.

Quando lo sportello del bagagliaio è chiuso male:

In caso di malfunzionamento del
bloccaggio centralizzato, è tas-
sativo scollegare la batteria per
bloccare il bagagliaio e garanti-
re così il bloccaggio globale del
veicolo.

4
69
APERTURE

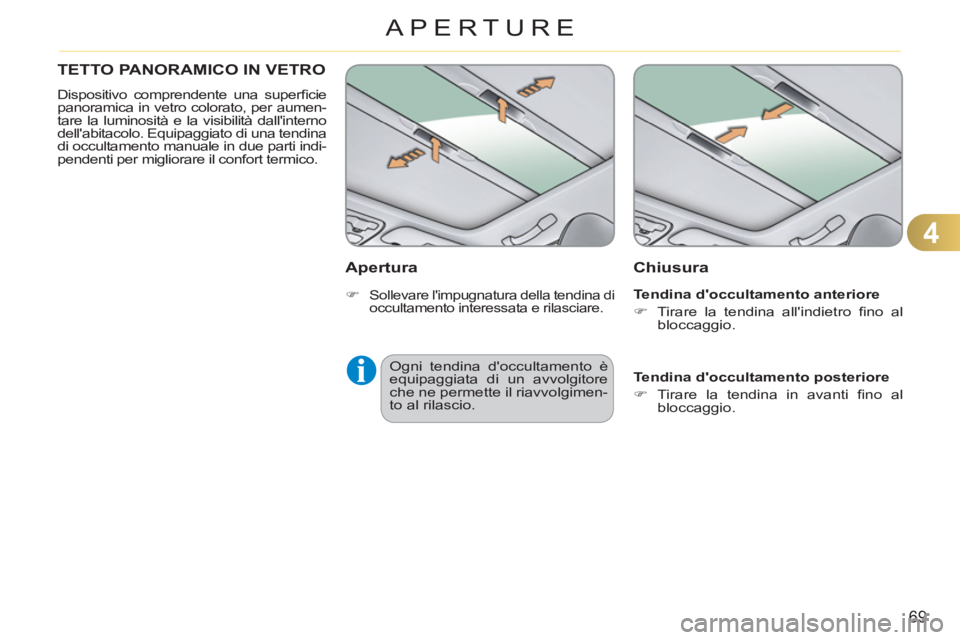

TETTO PANORAMICO IN VETRO
Dispositivo comprendente una superfi cie
panoramica in vetro colorato, per aumen-
tare la luminosità e la visibilità dall'interno
dell'abitacolo. Equipaggiato di una tendina
di occultamento manuale in due parti indi-
pendenti per migliorare il confort termico.

Chiusura


Tendina d'occultamento posteriore


)
Tirare la tendina in avanti fi no al
bloccaggio.


Tendina d'occultamento anteriore


)
Tirare la tendina all'indietro fi no al
bloccaggio.

Apertura

Ogni tendina d'occultamento è
equipaggiata di un avvolgitore
che ne permette il riavvolgimen-
to al rilascio.

)

Sollevare l'impugnatura della tendina di
occultamento interessata e rilasciare.

4
70
APERTURE
I rabbocchi di carburante devo-
no essere superiori a 5 litri per
essere presi in conto dall'indica-
tore di livello del carburante.
Solo dopo aver ricollocato il tap-
po del serbatoio, la chiave può
essere estratta dalla serratura.
L'apertura del tappo può dare
luogo a un rumore d'aspirazione
dell'aria. Questa depressione,
del tutto normale, è provocata
dalla tenuta del circuito del car-
burante.
SERBATOIO DEL CARBURANTE

Capacità del serbatoio: 50 litri circa
(Benzina) o 48 litri (Diesel); (Secondo
la versione: circa 30 litri (Benzina o
Diesel)).



Livello minimo di carburante Rifornimento
Un'etichetta incollata all'interno dello
sportellino del serbatoio ricorda il tipo di
carburante da utilizzare in funzione del-
la motorizzazione.
Al raggiungimento del livello mini-
mo di carburante, questa spia si
accende sul quadro strumenti. Alla
prima accensione, restano circa
5 litri
di carburante nel serbatoio.

Per evitare di rimanere in panne, effet-
tuare tassativamente un rifornimento di
carburante.
Se il serbatoio rimane senza carbu-
rante (Diesel), consultare il capitolo
"Controlli". Per effettuare il rifornimento in totale si-
curezza:


)
spegnere tassativamente il motore,


)
aprire lo sportellino del carburante,

)
inserire la chiave nel tappo, quindi
ruotarla verso sinistra,

)
togliere il tappo ed appenderlo alla
linguetta situata sulla parte interna
dello sportellino,

)
effettuare il pieno senza insistere
oltre la terza interruzione della pi-
stola di rifornimento
, per non pro-
vocare malfunzionamenti.
Una volta terminato il rifornimento:


)
ricollocare il tappo,

)
ruotare la chiave verso destra, quin-
di estrarla dal tappo,

)
richiudere lo sportellino.








Con il sistema Stop & Start, non ef-
fettuare mai un rifornimento di carbu-
rante quando il motore è in modalità
STOP; interrompere tassativamente
il contatto girando la chiave.
