Situações diversas343
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos 11. Substituir a lâmpada respectiva de acordo com as instruções Ÿ. As
lâmpadas só poderão ser substituídas por lâmpadas novas idênticas. A
denominação consta no conector da lâmpada ou na ampola da mesma.
12. Regra geral não deve tocar na ampola de vidro da lâmpada directamente
com os dedos. As impressões digitais evaporariam por efeito do calor da
lâmpada acesa, condensando-se no reflector, com prejuízo da capaci-
dade de iluminação do farol.
13. Verificar o funcionamento da lâmpada substituída. Se a lâmpada não
funcionar, é possível que não tenha sido colocada correctamente, que se
tenha avariado, ou que o conector não esteja correctamente ligado.
14. Sempre que substituir uma lâmpada dianteira, dirija-se a uma oficina
especializada para que o ajuste dos faróis seja revisto.
ATENÇÃO!
Se não respeitar a lista de verificação, elaborada para sua própria segu-
rança, poderão ocorrer acidentes e ferimentos graves.
xRealize sempre as operações indicadas na lista de verificação e
respeite as normas gerais de segurança vigentes.
Cuidado!
Extrair e colocar sempre os faróis com extremo cuidado para evitar danificar
a pintura ou outras peças do veículo.
Substituir as lâmpadas de faróis de halogéneo
Não é preciso desmontar o farol para substituir as lâmpadas.
Realizar as operações unicamente na sequência indicada:
Fig. 200 No comparti-
mento do motor: Revesti-
mentos no farol esquerdo.
médios, luz diurna
e máximos e luz de
presença.
AAABACFig. 201 Farol esquerdo

Situações diversas 344
Nota
As figuras mostram o farol da esquerda desmontado, por trás. A estrutura do
farol direito é simétrica.
página 343, fig. 200,
página 343, fig. 201 Indicadores de mudança
de direcção (porta-lâm-
padas pequeno)MédiosLuz diurnaMáximosLuzes de presença
1.Ter em conta a lista de verificação e realizar as operações necessárias Ÿpágina 342.
2.Abrir o capot do motor ’ Ÿpágina 286.
3.Retirar a cobertura de borracha da parte traseira do farol correspondente.
4.
Girar o porta-lâmpadas
para a esquerda até
ao limite e extrair junta-
mente com a lâmpada
deslocando-o para trás.
Girar o porta-lâmpadas para a esquerda até ao
limite e extrair juntamente com a lâmpada deslo-
cando-o para trás.
Pressionar com força o
gancho metálico para
baixo e extrair para trás o
porta-lâmpadas junta-
mente com a lâmpada.Extrair para trás o porta-
lâmpadas com a lâm-
pada.
5.Em função do modelo, a lâmpada é retirada direita do porta-lâmpadas, ou é desbloqueada girando-a para a retirar em seguida.
6.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
7.Colocar o porta-lâmpadas no farol e girar para a direita até ao limite.
Colocar o porta-lâmpadas
no farol e puxar o gancho
metálico para cima até que
encaixe.Colocar o porta-lâmpadas
no farol e encaixá-lo por
completo.
8.Instalar a cobertura de borracha.
AAABAC
A1
A2A3

Situações diversas345
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Substituir a lâmpada em faróis de xénon
Não é preciso desmontar o farol para substituir as lâmpadas.
Realizar as operações unicamente na sequência indicada:Solicitar a ajuda de pessoal especializado para substituir as lâmpadas dos
médios e máximos de xénon Ÿ no «Introdução ao tema» na página 341.
Nota
As figuras mostram o farol da esquerda. A estrutura do farol direito é
simétrica.
Fig. 202 No comparti-
mento do motor: Cober-
tura do indicador de
direcção.
Fig. 203 Porta-lâmpadas
do indicador de mudança
de direcção e luz para
curvas .
A1A2
Indicador de mudan

Situações diversas 346

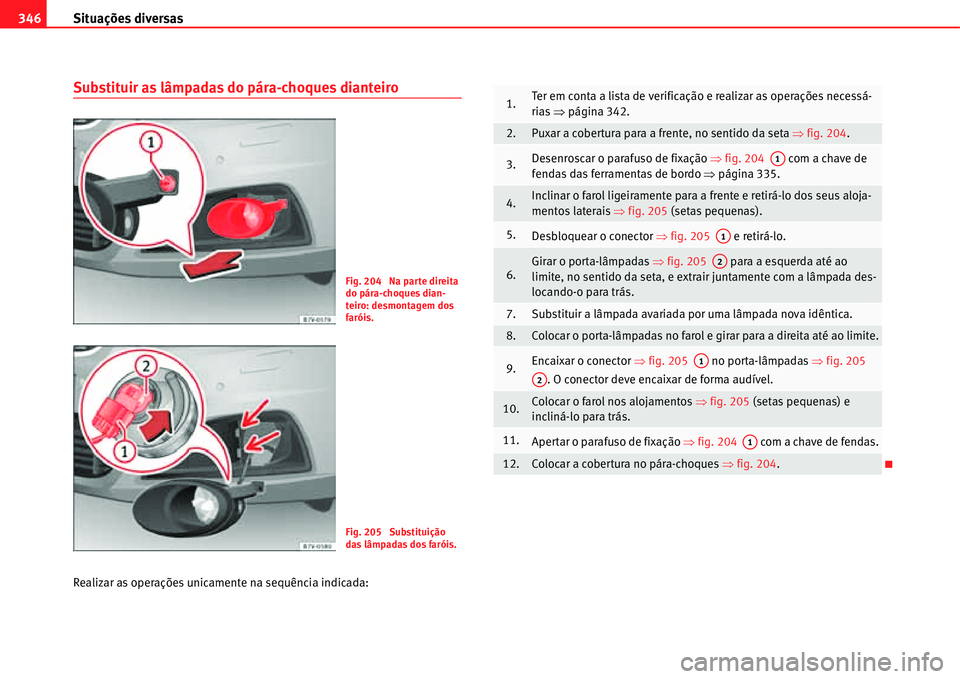

Substituir as lâmpadas do pára-choques dianteiro
Realizar as operações unicamente na sequência indicada:
Fig. 204 Na parte direita
do pára-choques dian-
teiro: desmontagem dos
faróis.
Fig. 205 Substituição
das lâmpadas dos faróis.
1.Ter em conta a lista de verificação e realizar as operações necessá-
rias Ÿpágina 342.
2.Puxar a cobertura para a frente, no sentido da seta Ÿfig. 204.
3.Desenroscar o parafuso de fixação Ÿfig. 204 com a chave de
fendas das ferramentas de bordo Ÿpágina 335.
4.Inclinar o farol ligeiramente para a frente e retirá-lo dos seus aloja-
mentos laterais Ÿfig. 205 (setas pequenas).
5.Desbloquear o conector Ÿfig. 205 e retirá-lo.
6.Girar o porta-lâmpadas Ÿfig. 205 para a esquerda até ao
limite, no sentido da seta, e extrair juntamente com a lâmpada des-
locando-o para trás.
7.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
8.Colocar o porta-lâmpadas no farol e girar para a direita até ao limite.
9.Encaixar o conector Ÿfig. 205 no porta-lâmpadas Ÿfig. 205
. O conector deve encaixar de forma audível.
10.Colocar o farol nos alojamentos Ÿfig. 205 (setas pequenas) e
incliná-lo para trás.
11.Apertar o parafuso de fixação Ÿfig. 204 com a chave de fendas.
12.Colocar a cobertura no pára-choques Ÿfig. 204.
A1
A1
A2
A1
A2
A1

Situações diversas347
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

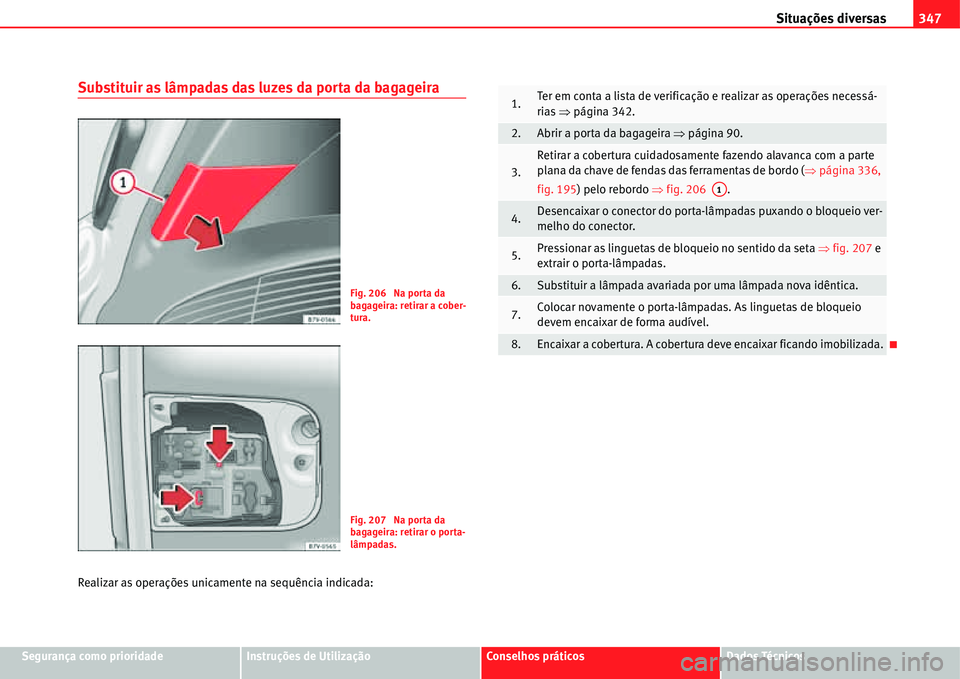

Substituir as lâmpadas das luzes da porta da bagageira
Realizar as operações unicamente na sequência indicada:
Fig. 206 Na porta da
bagageira: retirar a cober-
tura.
Fig. 207 Na porta da
bagageira: retirar o porta-
lâmpadas.
1.Ter em conta a lista de verificação e realizar as operações necessá-
rias Ÿpágina 342.
2.Abrir a porta da bagageira Ÿpágina 90.
3.
Retirar a cobertura cuidadosamente fazendo alavanca com a parte
plana da chave de fendas das ferramentas de bordo (Ÿpágina 336,
fig. 195) pelo rebordo Ÿfig. 206 .
4.Desencaixar o conector do porta-lâmpadas puxando o bloqueio ver-
melho do conector.
5.Pressionar as linguetas de bloqueio no sentido da seta Ÿfig. 207 e
extrair o porta-lâmpadas.
6.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
7.Colocar novamente o porta-lâmpadas. As linguetas de bloqueio
devem encaixar de forma audível.
8.Encaixar a cobertura. A cobertura deve encaixar ficando imobilizada.
A1

Situações diversas 348
Substituir as lâmpadas das luzes traseiras da carroçaria
Realizar as operações unicamente na sequência indicada.Desmontagem dos grupos ópticos traseiros
Realizar as operações unicamente na sequência indicada:
Fig. 208 Na lateral da bagageira: desmontar as luzes
posteriores esquerda e direita. retirar o protector;
parafuso de fixação.A1A2
Fig. 209 Luz traseira na
carro

Situações diversas349

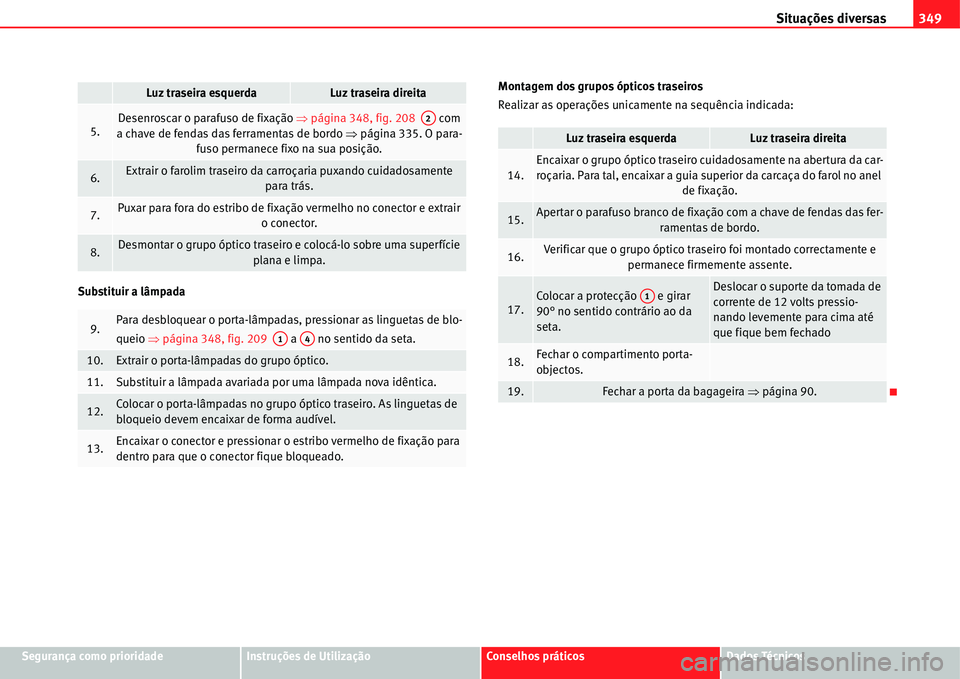

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos Substituir a lâmpadaMontagem dos grupos ópticos traseiros
Realizar as operações unicamente na sequência indicada:
5.Desenroscar o parafuso de fixação Ÿpágina 348, fig. 208 com
a chave de fendas das ferramentas de bordo Ÿpágina 335. O para-
fuso permanece fixo na sua posição.
6.Extrair o farolim traseiro da carroçaria puxando cuidadosamente
para trás.
7.Puxar para fora do estribo de fixação vermelho no conector e extrair
o conector.
8.Desmontar o grupo óptico traseiro e colocá-lo sobre uma superfície
plana e limpa.
9.Para desbloquear o porta-lâmpadas, pressionar as linguetas de blo-
queio Ÿpágina 348, fig. 209 a no sentido da seta.
10.Extrair o porta-lâmpadas do grupo óptico.
11.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
12.Colocar o porta-lâmpadas no grupo óptico traseiro. As linguetas de
bloqueio devem encaixar de forma audível.
13.Encaixar o conector e pressionar o estribo vermelho de fixação para
dentro para que o conector fique bloqueado.
Luz traseira esquerdaLuz traseira direita
A2
A1A4
Luz traseira esquerdaLuz traseira direita
14.Encaixar o grupo óptico traseiro cuidadosamente na abertura da car-
roçaria. Para tal, encaixar a guia superior da carcaça do farol no anel
de fixação.
15.Apertar o parafuso branco de fixação com a chave de fendas das fer-
ramentas de bordo.
16.Verificar que o grupo óptico traseiro foi montado correctamente e
permanece firmemente assente.
17.Colocar a protecção e girar
90° no sentido contrário ao da
seta.Deslocar o suporte da tomada de
corrente de 12 volts pressio-
nando levemente para cima até
que fique bem fechado
18.Fechar o compartimento porta-
objectos.
19.Fechar a porta da bagageira Ÿpágina 90.
A1

Situações diversas 350
Substituir a lâmpada da luz da matrícula
Realizar as operações unicamente na sequência indicada:
Fig. 210 No pára-
choques traseiro: ilumi-
nação da matrícula.Fig. 211 Luz da matrí-
cula: desmontar o porta-
lâmpadas.
Luz de matrícula fixaLuz de matrícula aparafusada
1.Ter em conta a lista de verificação e realizar as operações necessárias Ÿpágina 342.
2.Pressionar com a parte plana da chave de fendas incluída nas ferra-
mentas do veículo (Ÿpágina 336, fig. 195) no sentido da seta, na
ranhura da luz da matrícula Ÿfig. 210.Desapertar com a chave de fendas das ferramentas de bordo
(Ÿpágina 336, fig. 195) os parafusos da luz da matrícula.
3.Retirar ligeiramente a luz da matrícula.
4.Pressionar sobre o bloqueio do conector no sentido da seta Ÿfig. 211
e extrair o conector.Separar as flanges de fixação do painel traseiro da luz para a matrícula
pressionando.
5.Girar o porta-lâmpadas no sentido da seta Ÿfig. 211 e extrair jun-
tamente com a lâmpada.Extrair o porta-lâmpadas da iluminação da matrícula.
6.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
AA
AB
