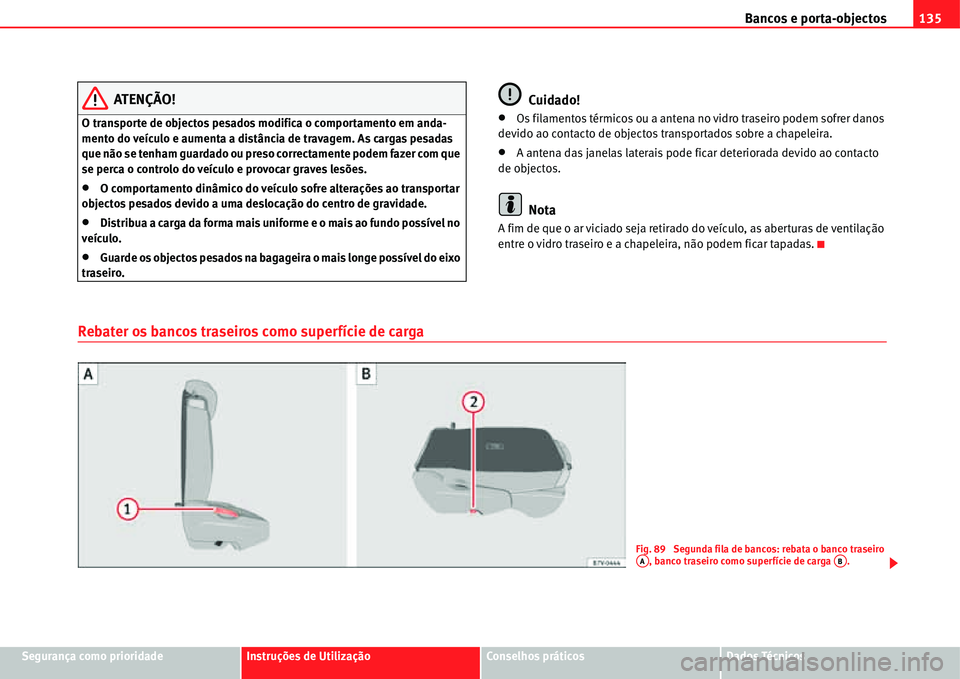

Bancos e porta-objectos135
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
ATENÇÃO!
O transporte de objectos pesados modifica o comportamento em anda-
mento do veículo e aumenta a distância de travagem. As cargas pesadas
que não se tenham guardado ou preso correctamente podem fazer com que
se perca o controlo do veículo e provocar graves lesões.
xO comportamento dinâmico do veículo sofre alterações ao transportar
objectos pesados devido a uma deslocação do centro de gravidade.
xDistribua a carga da forma mais uniforme e o mais ao fundo possível no
veículo.
xGuarde os objectos pesados na bagageira o mais longe possível do eixo
traseiro.
Cuidado!
xOs filamentos térmicos ou a antena no vidro traseiro podem sofrer danos
devido ao contacto de objectos transportados sobre a chapeleira.
xA antena das janelas laterais pode ficar deteriorada devido ao contacto
de objectos.
Nota
A fim de que o ar viciado seja retirado do veículo, as aberturas de ventilação
entre o vidro traseiro e a chapeleira, não podem ficar tapadas.
Rebater os bancos traseiros como superfície de carga
Fig. 89 Segunda fila de bancos: rebata o banco traseiro
, banco traseiro como superfície de carga .AAAB

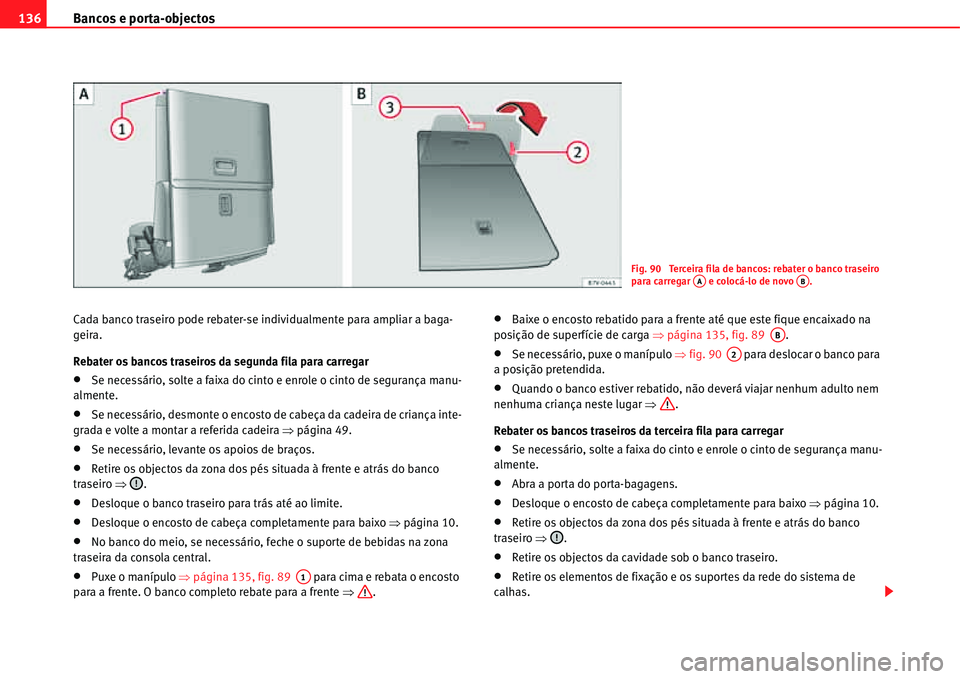

Bancos e porta-objectos 136
Cada banco traseiro pode rebater-se individualmente para ampliar a baga-
geira.
Rebater os bancos traseiros da segunda fila para carregar
xSe necessário, solte a faixa do cinto e enrole o cinto de segurança manu-
almente.
xSe necessário, desmonte o encosto de cabeça da cadeira de criança inte-
grada e volte a montar a referida cadeira Ÿpágina 49.
xSe necessário, levante os apoios de braços.
xRetire os objectos da zona dos pés situada à frente e atrás do banco
traseiro Ÿ.
xDesloque o banco traseiro para trás até ao limite.
xDesloque o encosto de cabeça completamente para baixo Ÿpágina 10.
xNo banco do meio, se necessário, feche o suporte de bebidas na zona
traseira da consola central.
xPuxe o manípulo Ÿpágina 135, fig. 89 para cima e rebata o encosto
para a frente. O banco completo rebate para a frente Ÿ.
xBaixe o encosto rebatido para a frente até que este fique encaixado na
posição de superfície de carga Ÿpágina 135, fig. 89 .
xSe necessário, puxe o manípulo Ÿfig. 90 para deslocar o banco para
a posição pretendida.
xQuando o banco estiver rebatido, não deverá viajar nenhum adulto nem
nenhuma criança neste lugar Ÿ.
Rebater os bancos traseiros da terceira fila para carregar
xSe necessário, solte a faixa do cinto e enrole o cinto de segurança manu-
almente.
xAbra a porta do porta-bagagens.
xDesloque o encosto de cabeça completamente para baixo Ÿpágina 10.
xRetire os objectos da zona dos pés situada à frente e atrás do banco
traseiro Ÿ.
xRetire os objectos da cavidade sob o banco traseiro.
xRetire os elementos de fixação e os suportes da rede do sistema de
calhas.
Fig. 90 Terceira fila de bancos: rebater o banco traseiro
para carregar e colocá-lo de novo .AAAB
A1
AB
A2

Bancos e porta-objectos137
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
xPuxe o manípulo Ÿpágina 136, fig. 90 para cima e rebata o encosto
para a frente. O banco traseiro rebate para a frente Ÿ e o assento também
se move para a frente.
xRebata a chapeleira do banco para a frente, por cima do banco rebatido.
xQuando o banco estiver rebatido, não deverá viajar nenhum adulto nem
nenhuma criança neste lugar Ÿ.
Recolocar os bancos traseiros da segunda fila
xPuxe o manípulo Ÿpágina 135, fig. 89 para cima e coloque o
encosto na vertical. O banco completo desloca-se para trás.
xPuxe o banco traseiro e o encosto para se certificar que estão bem encai-
xados e que a protecção do cinto de segurança é garantida nos bancos
traseiros.
Recolocar os bancos traseiros da terceira fila
xAbra a porta do porta-bagagens.
xPuxe a pega Ÿpágina 136, fig. 90 para recolocar a chapeleira do
banco.
xPuxe o manípulo Ÿpágina 136, fig. 90 . O banco completo desloca-
se para trás.
xPressione a chapeleira do banco no encosto até que fique fixa através dos
ímanes na sua posição.
xAbrir a porta deslizante.
xRecoloque o banco e pressione com força para baixo até ouvir o encaixe.
xPuxe o banco traseiro e o encosto para se certificar que estão bem encai-
xados e que a protecção do cinto de segurança é garantida nos bancos
traseiros.
ATENÇÃO!
Rebater e levantar os bancos traseiros descontroladamente ou sem prestar
atenção pode provocar lesões graves.
xNunca rebata nem levante os encostos em andamento.
xCertifique-se que não prende ou danifica o cinto de segurança ao
levantar o encosto.
xRetire as mãos, os dedos e os pés ou outras partes do corpo do percurso
das dobradiças e do mecanismo de fecho do banco ao rebater e erguer o
mesmo.
xOs tapetes ou outros objectos podem ficar presos nas dobradiças dos
encostos ou do banco traseiro. Isto poderá fazer com que o encosto ou o
banco não bloqueiem de forma segura ao serem levantados para a posição
vertical.
xTodos os encostos devem encaixar correctamente para que os cintos de
segurança dos lugares traseiros cumpram a sua função. Quando um banco
está ocupado e o encosto correspondente não está correctamente encai-
xado, em caso de travagem brusca, de manobras repentinas ou de
acidente, o ocupante deslocar-se-á para a frente com o encosto.
xSe o encosto ou o banco está rebatido ou não está correctamente encai-
xado, ninguém o deverá ocupar.
Cuidado!
xAntes de rebater o encosto do banco traseiro deverão ajustar-se os
bancos dianteiros de forma a que o encosto de cabeça e o encosto não bata
contra eles ao rebatê-lo.
xOs objectos situados nas zonas dos pés à frente e atrás dos bancos
traseiros podem ficar danificados ao rebater e recolocar os bancos traseiros.
Antes de rebater e recolocar o banco, retire os objectos que possam empatar.
xOs objectos situados na moldura do banco, atrás da terceira fila de
bancos, podem ficar danificados ao rebater e recolocar a terceira fila de
bancos. Antes de rebater e recolocar o banco, retire os objectos que possam
empatar.
xOs elementos de fixação e os suportes da rede colocados no sistema de
calhas podem ficar danificados ao rebater e recolocar a terceira fila de
A1
A1
A2
A3
ATEN

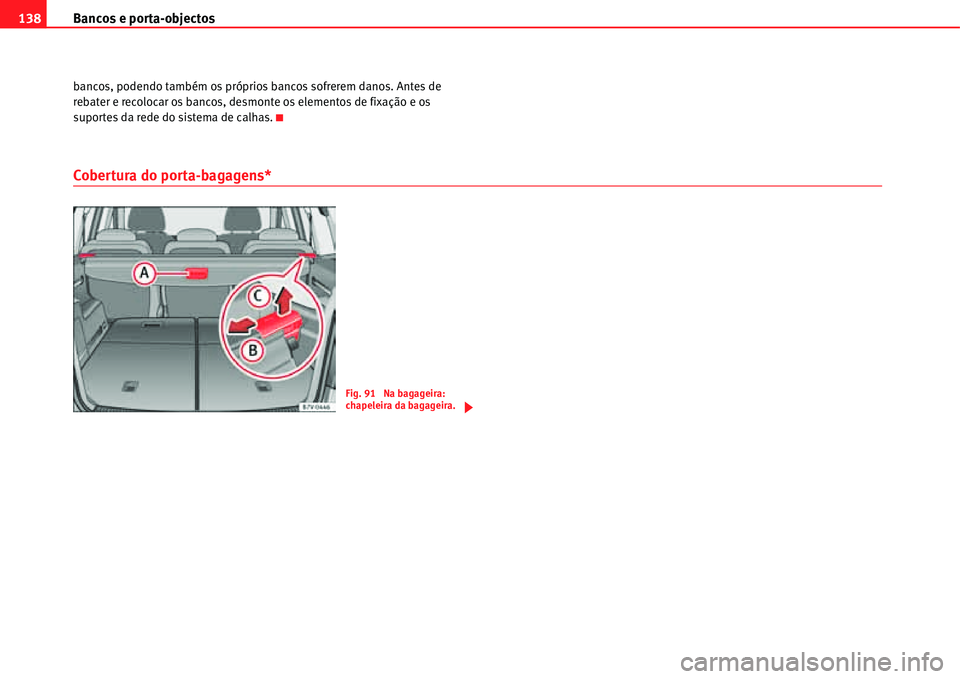

Bancos e porta-objectos 138
bancos, podendo também os próprios bancos sofrerem danos. Antes de
rebater e recolocar os bancos, desmonte os elementos de fixação e os
suportes da rede do sistema de calhas.
Cobertura do porta-bagagens*
Fig. 91 Na bagageira:
chapeleira da bagageira.

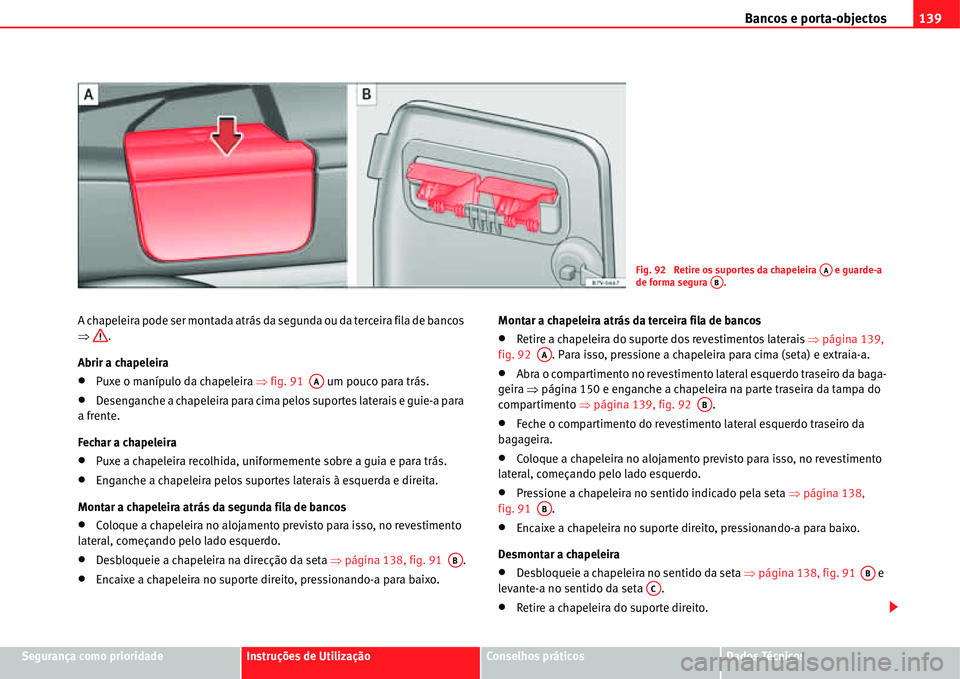

Bancos e porta-objectos139
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos A chapeleira pode ser montada atrás da segunda ou da terceira fila de bancos
Ÿ.
Abrir a chapeleira
xPuxe o manípulo da chapeleira Ÿfig. 91 um pouco para trás.
xDesenganche a chapeleira para cima pelos suportes laterais e guie-a para
a frente.
Fechar a chapeleira
xPuxe a chapeleira recolhida, uniformemente sobre a guia e para trás.
xEnganche a chapeleira pelos suportes laterais à esquerda e direita.
Montar a chapeleira atrás da segunda fila de bancos
xColoque a chapeleira no alojamento previsto para isso, no revestimento
lateral, começando pelo lado esquerdo.
xDesbloqueie a chapeleira na direcção da seta Ÿpágina 138, fig. 91 .
xEncaixe a chapeleira no suporte direito, pressionando-a para baixo.Montar a chapeleira atrás da terceira fila de bancos
xRetire a chapeleira do suporte dos revestimentos laterais Ÿpágina 139,
fig. 92 . Para isso, pressione a chapeleira para cima (seta) e extraia-a.
xAbra o compartimento no revestimento lateral esquerdo traseiro da baga-
geira Ÿpágina 150 e enganche a chapeleira na parte traseira da tampa do
compartimento Ÿpágina 139, fig. 92 .
xFeche o compartimento do revestimento lateral esquerdo traseiro da
bagageira.
xColoque a chapeleira no alojamento previsto para isso, no revestimento
lateral, começando pelo lado esquerdo.
xPressione a chapeleira no sentido indicado pela seta Ÿpágina 138,
fig. 91 .
xEncaixe a chapeleira no suporte direito, pressionando-a para baixo.
Desmontar a chapeleira
xDesbloqueie a chapeleira no sentido da seta Ÿpágina 138, fig. 91 e
levante-a no sentido da seta .
xRetire a chapeleira do suporte direito.
Fig. 92 Retire os suportes da chapeleira e guarde-a
de forma segura .AAAB
AA
AB
AA
AB
AB
ABAC

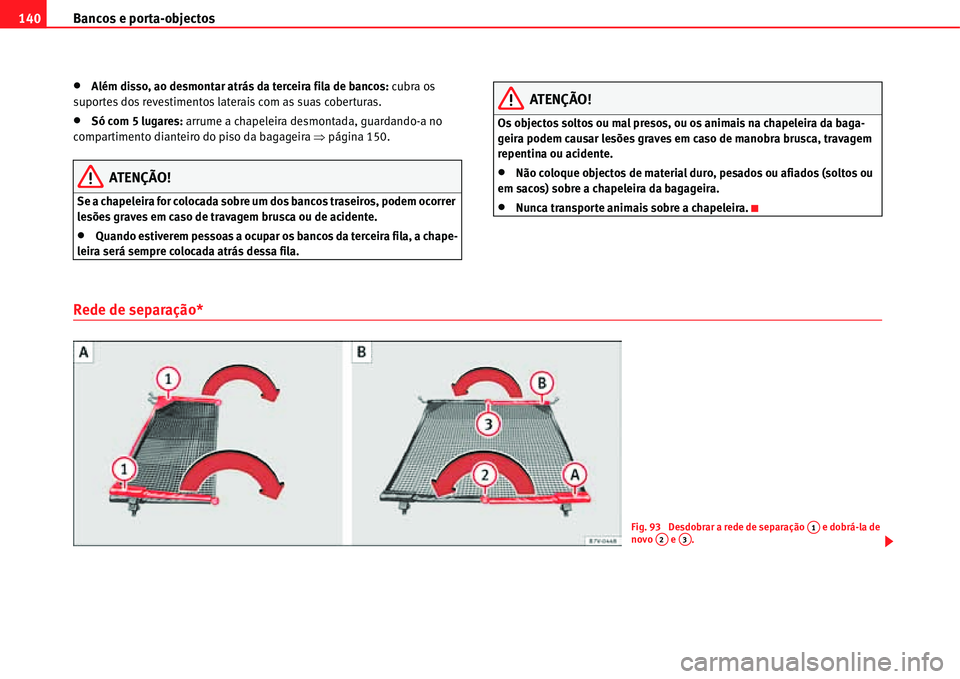

Bancos e porta-objectos 140
xAlém disso, ao desmontar atrás da terceira fila de bancos: cubra os
suportes dos revestimentos laterais com as suas coberturas.
xSó com 5 lugares: arrume a chapeleira desmontada, guardando-a no
compartimento dianteiro do piso da bagageira Ÿpágina 150.
ATENÇÃO!
Se a chapeleira for colocada sobre um dos bancos traseiros, podem ocorrer
lesões graves em caso de travagem brusca ou de acidente.
xQuando estiverem pessoas a ocupar os bancos da terceira fila, a chape-
leira será sempre colocada atrás dessa fila.
ATENÇÃO!
Os objectos soltos ou mal presos, ou os animais na chapeleira da baga-
geira podem causar lesões graves em caso de manobra brusca, travagem
repentina ou acidente.
xNão coloque objectos de material duro, pesados ou afiados (soltos ou
em sacos) sobre a chapeleira da bagageira.
xNunca transporte animais sobre a chapeleira.
Rede de separação*
Fig. 93 Desdobrar a rede de separação e dobrá-la de
novo e .A1A2A3

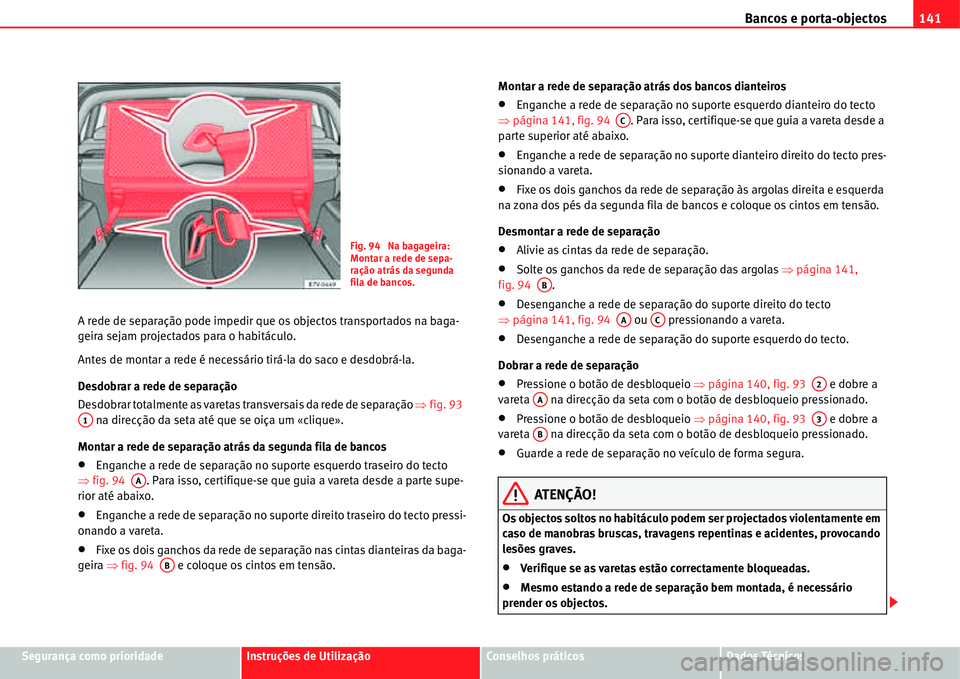

Bancos e porta-objectos141
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos A rede de separação pode impedir que os objectos transportados na baga-
geira sejam projectados para o habitáculo.
Antes de montar a rede é necessário tirá-la do saco e desdobrá-la.
Desdobrar a rede de separação
Desdobrar totalmente as varetas transversais da rede de separação Ÿfig. 93
na direcção da seta até que se oiça um «clique».
Montar a rede de separação atrás da segunda fila de bancos
xEnganche a rede de separação no suporte esquerdo traseiro do tecto
Ÿfig. 94 . Para isso, certifique-se que guia a vareta desde a parte supe-
rior até abaixo.
xEnganche a rede de separação no suporte direito traseiro do tecto pressi-
onando a vareta.
xFixe os dois ganchos da rede de separação nas cintas dianteiras da baga-
geira Ÿfig. 94 e coloque os cintos em tensão.Montar a rede de separação atrás dos bancos dianteiros
xEnganche a rede de separação no suporte esquerdo dianteiro do tecto
Ÿpágina 141, fig. 94 . Para isso, certifique-se que guia a vareta desde a
parte superior até abaixo.
xEnganche a rede de separação no suporte dianteiro direito do tecto pres-
sionando a vareta.
xFixe os dois ganchos da rede de separação às argolas direita e esquerda
na zona dos pés da segunda fila de bancos e coloque os cintos em tensão.
Desmontar a rede de separação
xAlivie as cintas da rede de separação.
xSolte os ganchos da rede de separação das argolas Ÿpágina 141,
fig. 94 .
xDesenganche a rede de separação do suporte direito do tecto
Ÿpágina 141, fig. 94 ou pressionando a vareta.
xDesenganche a rede de separação do suporte esquerdo do tecto.
Dobrar a rede de separação
xPressione o botão de desbloqueio Ÿpágina 140, fig. 93 e dobre a
vareta na direcção da seta com o botão de desbloqueio pressionado.
xPressione o botão de desbloqueio Ÿpágina 140, fig. 93 e dobre a
vareta na direcção da seta com o botão de desbloqueio pressionado.
xGuarde a rede de separação no veículo de forma segura.
ATENÇÃO!
Os objectos soltos no habitáculo podem ser projectados violentamente em
caso de manobras bruscas, travagens repentinas e acidentes, provocando
lesões graves.
xVerifique se as varetas estão correctamente bloqueadas.
xMesmo estando a rede de separação bem montada, é necessário
prender os objectos.
Fig. 94 Na bagageira:
Montar a rede de sepa-
ração atrás da segunda
fila de bancos.
A1
AA
AB
AC
AB
AAAC
A2AA
A3AB

Bancos e porta-objectos 142
xCom o veículo em movimento e a rede montada, nenhuma pessoa se
deverá encontrar atrás da rede de separação.
Argolas de fixação*
Na zona dianteira e traseira da bagageira existem umas argolas de fixação
para prender a bagagem Ÿfig. 95 (setas). Em alguns modelos as argolas de
fixação traseiras encontram-se totalmente atrás, na zona do porta-fecho.
À esquerda e à direita da zona dos pés da segunda fila podem encontrar-se
outras argolas de fixação.
Algumas argolas de fixação devem ser levantadas para se usarem.
ATENÇÃO!
As cordas ou cintas de fixação inadequadas ou danificadas podem rasgar
em caso de travagens bruscas ou acidentes. Com isso, os objectos pode-
riam ser projectados pelo habitáculo e causar lesões graves ou mortais.
xUtilize sempre cordas ou cintas de fixação adequadas e sem danos.
xPrenda as cordas e cintas de fixação às argolas de fixação.
xOs objectos soltos na bagageira podem deslocar-se de forma inespe-
rada e alterar o comportamento do veículo.
xPrenda também os objectos pequenos e leves.
xNunca prenda às argolas uma carga maior do que aquela que podem
suportar.
xNunca fixe uma cadeira de criança às argolas de fixação.
Nota
xA carga máxima das argolas de fixação é de aprox. 3,5 Kn (3,57 Kp).
xPodem adquirir-se cintas de transporte adequadas e sistemas de fixação
de carga numa oficina especializada. A SEAT recomenda que se dirija ao
Serviço Técnico.
ATENÇÃO! Continuação

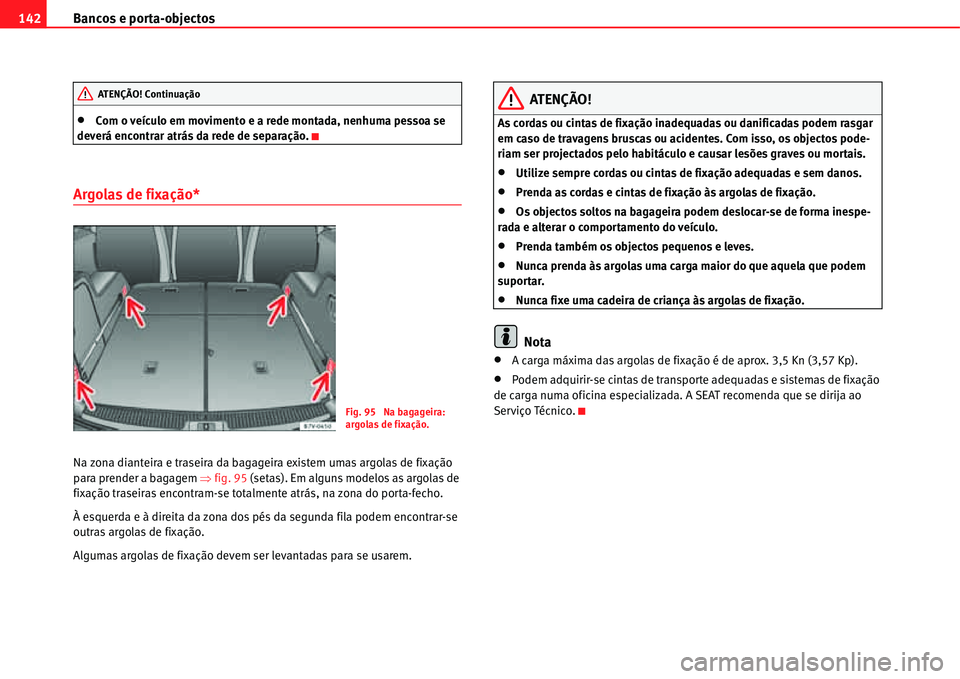

Fig. 95 Na bagageira:
argolas de fixação.
