2011 Seat Alhambra Manual do proprietário (in Portuguese)

Situações diversas335
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Cuidado!
Se o veículo rodar com o motor parado e a alavanca selectora na posição N
por um período de tempo prolongado e a grande velocidade (por exemplo, ao
ser rebocado), a caixa de velocidades automática ficará danificada.

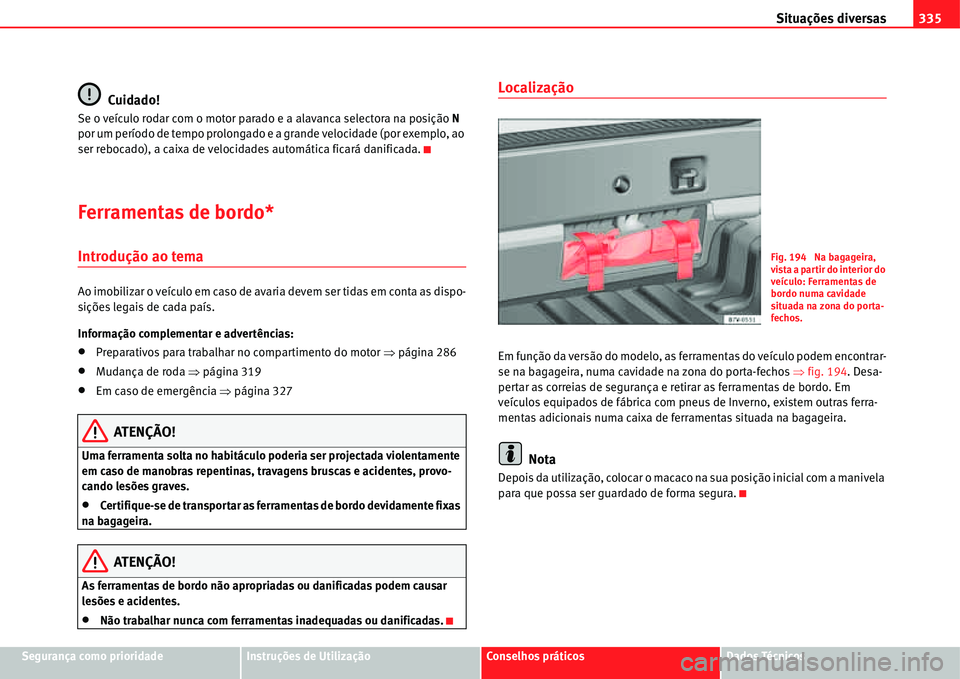

Ferramentas de bordo*
Introdução ao tema
Ao imobilizar o veículo em caso de avaria devem ser tidas em conta as dispo-
sições legais de cada país.
Informação complementar e advertências:
xPreparativos para trabalhar no compartimento do motor Ÿpágina 286
xMudança de roda Ÿpágina 319
xEm caso de emergência Ÿpágina 327
ATENÇÃO!
Uma ferramenta solta no habitáculo poderia ser projectada violentamente
em caso de manobras repentinas, travagens bruscas e acidentes, provo-
cando lesões graves.
xCertifique-se de transportar as ferramentas de bordo devidamente fixas
na bagageira.
ATENÇÃO!
As ferramentas de bordo não apropriadas ou danificadas podem causar
lesões e acidentes.
xNão trabalhar nunca com ferramentas inadequadas ou danificadas.
Localização
Em função da versão do modelo, as ferramentas do veículo podem encontrar-
se na bagageira, numa cavidade na zona do porta-fechos Ÿfig. 194. Desa-
pertar as correias de segurança e retirar as ferramentas de bordo. Em
veículos equipados de fábrica com pneus de Inverno, existem outras ferra-
mentas adicionais numa caixa de ferramentas situada na bagageira.
Nota
Depois da utilização, colocar o macaco na sua posição inicial com a manivela
para que possa ser guardado de forma segura.
Fig. 194 Na bagageira,
vista a partir do interior do
veículo: Ferramentas de
bordo numa cavidade
situada na zona do porta-
fechos.

Situações diversas 336

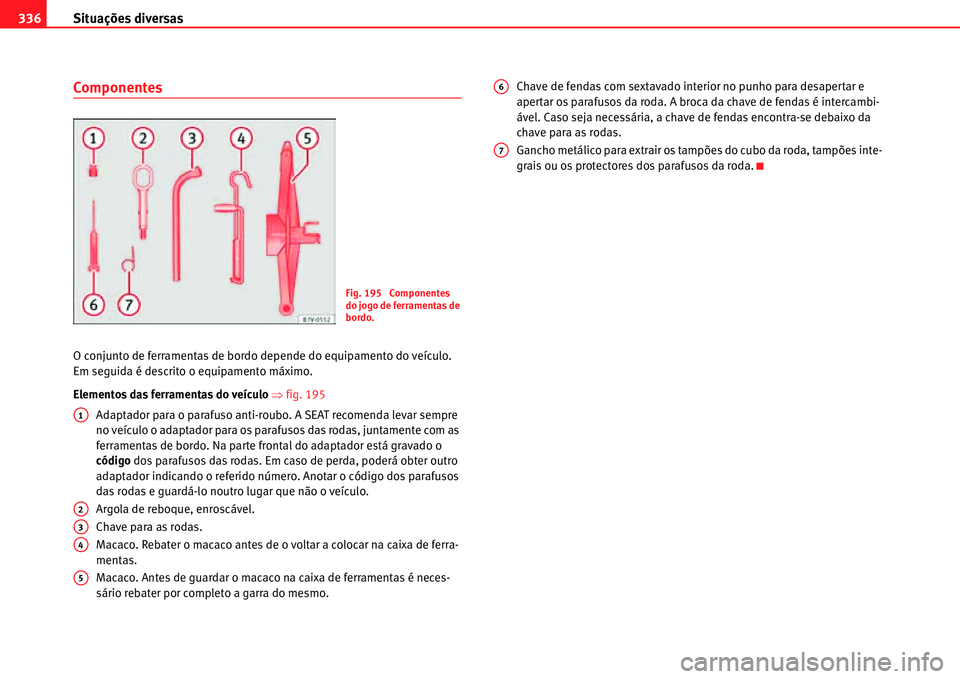

Componentes
O conjunto de ferramentas de bordo depende do equipamento do veículo.
Em seguida é descrito o equipamento máximo.
Elementos das ferramentas do veículo Ÿfig. 195
Adaptador para o parafuso anti-roubo. A SEAT recomenda levar sempre
no veículo o adaptador para os parafusos das rodas, juntamente com as
ferramentas de bordo. Na parte frontal do adaptador está gravado o
código dos parafusos das rodas. Em caso de perda, poderá obter outro
adaptador indicando o referido número. Anotar o código dos parafusos
das rodas e guardá-lo noutro lugar que não o veículo.
Argola de reboque, enroscável.
Chave para as rodas.
Macaco. Rebater o macaco antes de o voltar a colocar na caixa de ferra-
mentas.
Macaco. Antes de guardar o macaco na caixa de ferramentas é neces-
sário rebater por completo a garra do mesmo.Chave de fendas com sextavado interior no punho para desapertar e
apertar os parafusos da roda. A broca da chave de fendas é intercambi-
ável. Caso seja necessária, a chave de fendas encontra-se debaixo da
chave para as rodas.
Gancho metálico para extrair os tampões do cubo da roda, tampões inte-
grais ou os protectores dos parafusos da roda.
Fig. 195 Componentes
do jogo de ferramentas de
bordo.
A1
A2
A3
A4
A5
A6
A7

Situações diversas337
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

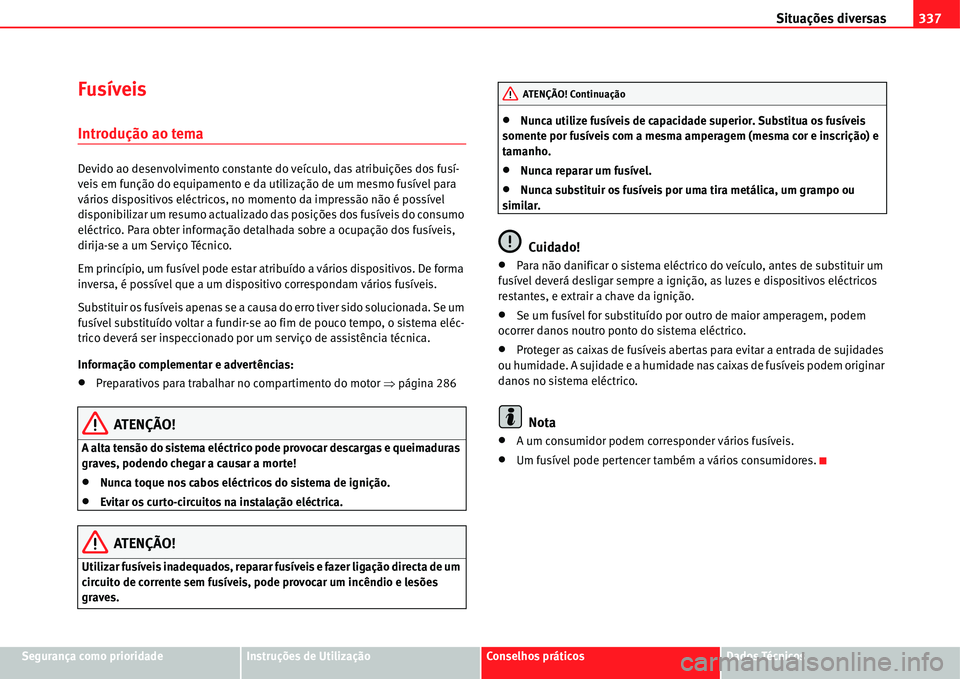

Fusíveis
Introdução ao tema
Devido ao desenvolvimento constante do veículo, das atribuições dos fusí-
veis em função do equipamento e da utilização de um mesmo fusível para
vários dispositivos eléctricos, no momento da impressão não é possível
disponibilizar um resumo actualizado das posições dos fusíveis do consumo
eléctrico. Para obter informação detalhada sobre a ocupação dos fusíveis,
dirija-se a um Serviço Técnico.
Em princípio, um fusível pode estar atribuído a vários dispositivos. De forma
inversa, é possível que a um dispositivo correspondam vários fusíveis.
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se um
fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema eléc-
trico deverá ser inspeccionado por um serviço de assistência técnica.
Informação complementar e advertências:
xPreparativos para trabalhar no compartimento do motor Ÿpágina 286
ATENÇÃO!
A alta tensão do sistema eléctrico pode provocar descargas e queimaduras
graves, podendo chegar a causar a morte!
xNunca toque nos cabos eléctricos do sistema de ignição.
xEvitar os curto-circuitos na instalação eléctrica.
ATENÇÃO!
Utilizar fusíveis inadequados, reparar fusíveis e fazer ligação directa de um
circuito de corrente sem fusíveis, pode provocar um incêndio e lesões
graves.
xNunca utilize fusíveis de capacidade superior. Substitua os fusíveis
somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e
tamanho.
xNunca reparar um fusível.
xNunca substituir os fusíveis por uma tira metálica, um grampo ou
similar.
Cuidado!
xPara não danificar o sistema eléctrico do veículo, antes de substituir um
fusível deverá desligar sempre a ignição, as luzes e dispositivos eléctricos
restantes, e extrair a chave da ignição.
xSe um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
xProteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem originar
danos no sistema eléctrico.
Nota
xA um consumidor podem corresponder vários fusíveis.
xUm fusível pode pertencer também a vários consumidores.
ATENÇÃO! Continuação

Situações diversas 338

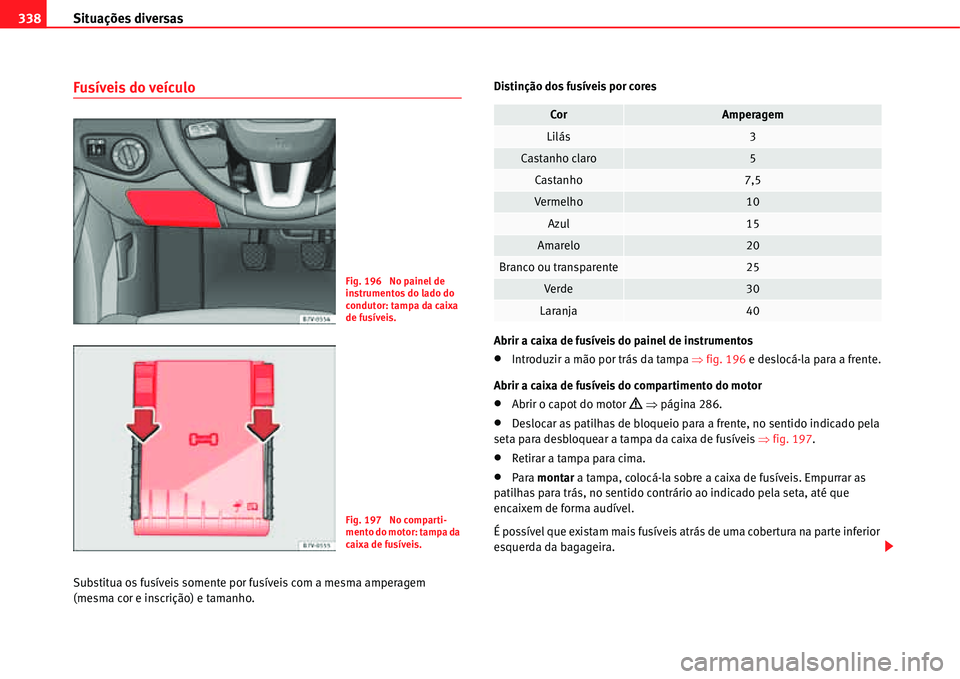

Fusíveis do veículo
Substitua os fusíveis somente por fusíveis com a mesma amperagem
(mesma cor e inscrição) e tamanho.Distinção dos fusíveis por cores
Abrir a caixa de fusíveis do painel de instrumentos
xIntroduzir a mão por trás da tampa Ÿfig. 196 e deslocá-la para a frente.
Abrir a caixa de fusíveis do compartimento do motor
xAbrir o capot do motor ’ Ÿpágina 286.
xDeslocar as patilhas de bloqueio para a frente, no sentido indicado pela
seta para desbloquear a tampa da caixa de fusíveis Ÿfig. 197.
xRetirar a tampa para cima.
xPara montar a tampa, colocá-la sobre a caixa de fusíveis. Empurrar as
patilhas para trás, no sentido contrário ao indicado pela seta, até que
encaixem de forma audível.
É possível que existam mais fusíveis atrás de uma cobertura na parte inferior
esquerda da bagageira.
Fig. 196 No painel de
instrumentos do lado do
condutor: tampa da caixa
de fusíveis.
Fig. 197 No comparti-
mento do motor: tampa da
caixa de fusíveis.
CorAmperagem
Lilás3
Castanho claro5
Castanho7,5
Vermelho10
Azul15
Amarelo20
Branco ou transparente25
Ve r d e30
Laranja40

Situações diversas339
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Cuidado!
xDesmontar as tampas das caixas de fusíveis e voltar a montá-las correc-
tamente para evitar a ocorrência de danos no veículo.
xProteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem originar
danos no sistema eléctrico.
Nota
Existem no veículo mais fusíveis além dos indicados neste capítulo. Estes
devem ser substituídos exclusivamente numa oficina especializada.

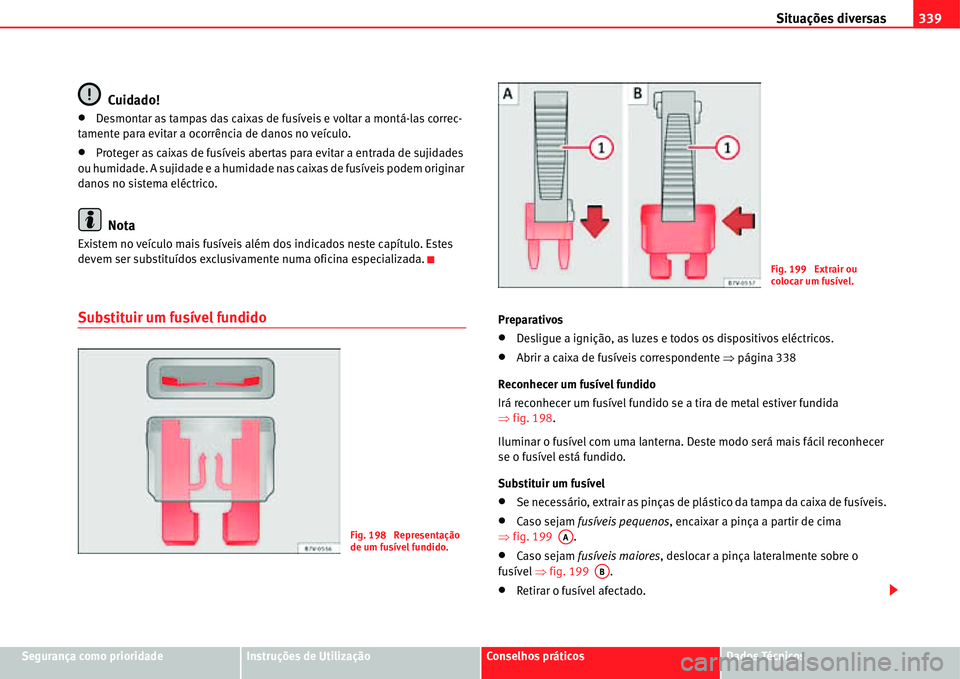

Substituir um fusível fundidoPreparativos
xDesligue a ignição, as luzes e todos os dispositivos eléctricos.
xAbrir a caixa de fusíveis correspondente Ÿpágina 338
Reconhecer um fusível fundido
Irá reconhecer um fusível fundido se a tira de metal estiver fundida
Ÿfig. 198.
Iluminar o fusível com uma lanterna. Deste modo será mais fácil reconhecer
se o fusível está fundido.
Substituir um fusível
xSe necessário, extrair as pinças de plástico da tampa da caixa de fusíveis.
xCaso sejam fusíveis pequenos, encaixar a pinça a partir de cima
Ÿfig. 199 .
xCaso sejam fusíveis maiores, deslocar a pinça lateralmente sobre o
fusível Ÿfig. 199 .
xRetirar o fusível afectado.
Fig. 198 Representação
de um fusível fundido.
Fig. 199 Extrair ou
colocar um fusível.
AA
AB

Situações diversas 340
xSubstituir o fusível fundido por um novo com amperagem idêntica (com
cor e inscrição igual) e tamanho idêntico Ÿ.
xColocar novamente a tampa.
Cuidado!
Se um fusível for substituído por outro de maior amperagem, podem ocorrer
danos noutro ponto do sistema eléctrico.

Situações diversas341
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

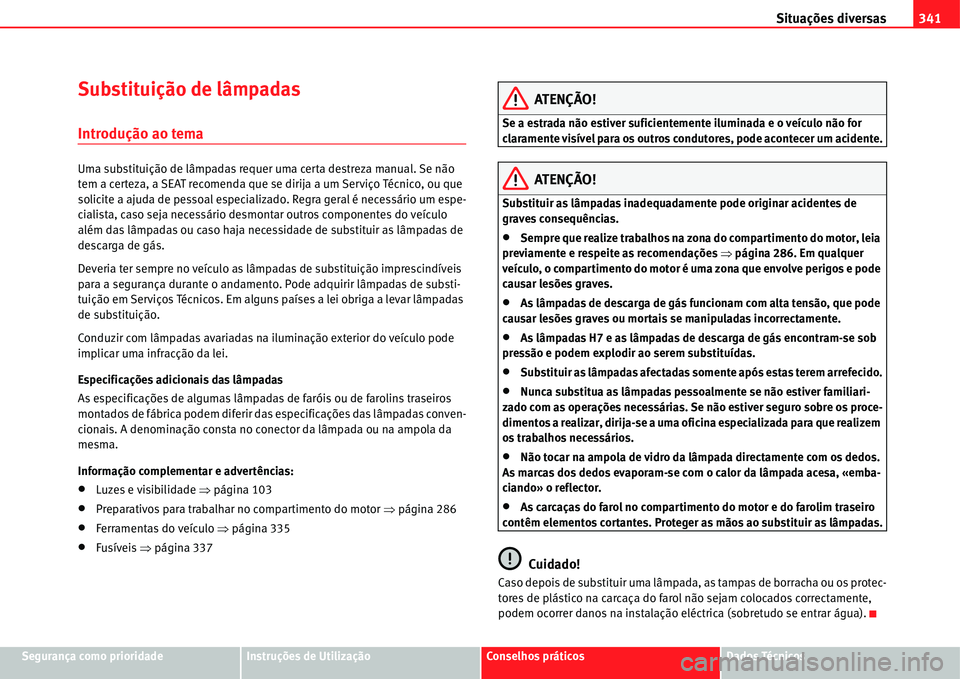

Substituição de lâmpadas
Introdução ao tema
Uma substituição de lâmpadas requer uma certa destreza manual. Se não
tem a certeza, a SEAT recomenda que se dirija a um Serviço Técnico, ou que
solicite a ajuda de pessoal especializado. Regra geral é necessário um espe-
cialista, caso seja necessário desmontar outros componentes do veículo
além das lâmpadas ou caso haja necessidade de substituir as lâmpadas de
descarga de gás.
Deveria ter sempre no veículo as lâmpadas de substituição imprescindíveis
para a segurança durante o andamento. Pode adquirir lâmpadas de substi-
tuição em Serviços Técnicos. Em alguns países a lei obriga a levar lâmpadas
de substituição.
Conduzir com lâmpadas avariadas na iluminação exterior do veículo pode
implicar uma infracção da lei.
Especificações adicionais das lâmpadas
As especificações de algumas lâmpadas de faróis ou de farolins traseiros
montados de fábrica podem diferir das especificações das lâmpadas conven-
cionais. A denominação consta no conector da lâmpada ou na ampola da
mesma.
Informação complementar e advertências:
xLuzes e visibilidade Ÿpágina 103
xPreparativos para trabalhar no compartimento do motor Ÿpágina 286
xFerramentas do veículo Ÿpágina 335
xFusíveis Ÿpágina 337
ATENÇÃO!
Se a estrada não estiver suficientemente iluminada e o veículo não for
claramente visível para os outros condutores, pode acontecer um acidente.
ATENÇÃO!
Substituir as lâmpadas inadequadamente pode originar acidentes de
graves consequências.
xSempre que realize trabalhos na zona do compartimento do motor, leia
previamente e respeite as recomendações Ÿpágina 286. Em qualquer
veículo, o compartimento do motor é uma zona que envolve perigos e pode
causar lesões graves.
xAs lâmpadas de descarga de gás funcionam com alta tensão, que pode
causar lesões graves ou mortais se manipuladas incorrectamente.
xAs lâmpadas H7 e as lâmpadas de descarga de gás encontram-se sob
pressão e podem explodir ao serem substituídas.
xSubstituir as lâmpadas afectadas somente após estas terem arrefecido.
xNunca substitua as lâmpadas pessoalmente se não estiver familiari-
zado com as operações necessárias. Se não estiver seguro sobre os proce-
dimentos a realizar, dirija-se a uma oficina especializada para que realizem
os trabalhos necessários.
xNão tocar na ampola de vidro da lâmpada directamente com os dedos.
As marcas dos dedos evaporam-se com o calor da lâmpada acesa, «emba-
ciando» o reflector.
xAs carcaças do farol no compartimento do motor e do farolim traseiro
contêm elementos cortantes. Proteger as mãos ao substituir as lâmpadas.
Cuidado!
Caso depois de substituir uma lâmpada, as tampas de borracha ou os protec-
tores de plástico na carcaça do farol não sejam colocados correctamente,
podem ocorrer danos na instalação eléctrica (sobretudo se entrar água).

Situações diversas 342

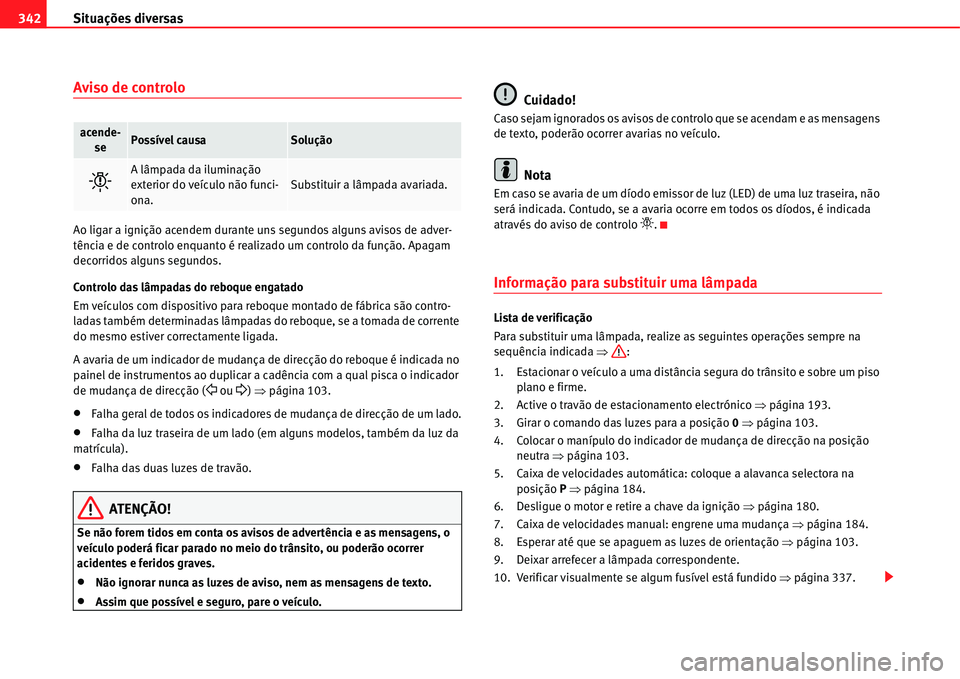

Aviso de controlo
Ao ligar a ignição acendem durante uns segundos alguns avisos de adver-
tência e de controlo enquanto é realizado um controlo da função. Apagam
decorridos alguns segundos.
Controlo das lâmpadas do reboque engatado
Em veículos com dispositivo para reboque montado de fábrica são contro-
ladas também determinadas lâmpadas do reboque, se a tomada de corrente
do mesmo estiver correctamente ligada.
A avaria de um indicador de mudança de direcção do reboque é indicada no
painel de instrumentos ao duplicar a cadência com a qual pisca o indicador
de mudança de direcção (
 ou
) Ÿpágina 103.
xFalha geral de todos os indicadores de mudança de direcção de um lado.
xFalha da luz traseira de um lado (em alguns modelos, também da luz da
matrícula).
xFalha das duas luzes de travão.
ATENÇÃO!
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer
acidentes e feridos graves.
xNão ignorar nunca as luzes de aviso, nem as mensagens de texto.
xAssim que possível e seguro, pare o veículo.
Cuidado!
Caso sejam ignorados os avisos de controlo que se acendam e as mensagens
de texto, poderão ocorrer avarias no veículo.
Nota
Em caso se avaria de um díodo emissor de luz (LED) de uma luz traseira, não
será indicada. Contudo, se a avaria ocorre em todos os díodos, é indicada
através do aviso de controlo
.
Informação para substituir uma lâmpada
Lista de verificação
Para substituir uma lâmpada, realize as seguintes operações sempre na
sequência indicada Ÿ:
1. Estacionar o veículo a uma distância segura do trânsito e sobre um piso
plano e firme.
2. Active o travão de estacionamento electrónico Ÿpágina 193.
3. Girar o comando das luzes para a posição 0 Ÿpágina 103.
4. Colocar o manípulo do indicador de mudança de direcção na posição
neutra Ÿpágina 103.
5. Caixa de velocidades automática: coloque a alavanca selectora na
posição P Ÿpágina 184.
6. Desligue o motor e retire a chave da ignição Ÿpágina 180.
7. Caixa de velocidades manual: engrene uma mudança Ÿpágina 184.
8. Esperar até que se apaguem as luzes de orientação Ÿpágina 103.
9. Deixar arrefecer a lâmpada correspondente.
10. Verificar visualmente se algum fusível está fundido Ÿpágina 337.
acende-
sePossível causaSolução

A lâmpada da iluminação
exterior do veículo não funci-
ona.Substituir a lâmpada avariada.
