2011 Peugeot 308 SW BL Εγχειρίδιο χρήσης (in Greek)

11
!
!
!
191
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Κίνδυνος ηλεκτροπληξίας
εγκεκριμένο συνεργείοΗ αντικα-
τάσταση ενός λαμπτήρα xenon
(D1S-35W) πρέπει να γίνεται από
το δίκτυο της PEUGEOT.

ΑΛΛΑΓΉΛΑΜΠΤΉΡΑ








Μοντέλο με φώτα αλογόνου


1.
Φλας (WY2W πορτοκαλί).


2.
Φώτα μεσαίας σκάλας (H7-55W).


3.
Φώτα μεγάλης σκάλας (H1-55W).


4.
Φώτα ημέρας/φώτα θέσης
(P21/5 W).

ή

Φώτα ημέρας/θέσης (δίοδοι).


5.
Προβολείς ομίχλης (H8-35 W).





1.
Φλας (PY21W SV ασημί).


2.
Κατευθυνόμενα
φώτα μεσαίας/
μεγάλης σκάλας (D1S-35W).


3.
Πρόσθετα φώτα μεγάλης σκάλας
(H1-55W).


4.
Φώτα ημέρας/θέσης (P21/5W).

ή

Φώτα ημέρας/θέσης (δίοδοι).

5.
Προβολείς ομίχλης (H8-35 W).






























Μοντέλο με φώτα xenon και
κατευθυνόμενους προβολείς Οι προβολείς διαθέτουν κρύσταλ-
λα "polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:


)
μην τους καθαρίζετε με στε-
γνό πανί ή συρματάκι και μην
χρησιμοποιείτε απορρυπα-
ντικό ή διαλυτικό,


)
χρησιμοποιήστε σφουγγάρι και
σαπουνάδα,

)
σε πλύσιμο με υψηλή πίεση για
την απομάκρυνση δύσκολων
λεκέδων, μην επιμένετε πάνω
στους προβολείς, τα φώτα και
το περίγραμμά τους, ώστε να
μην προκληθεί ζημιά στο βερνί-
κι και την τσιμούχα στεγανοποί-
ησής τους.



)
Μην αγγίζετε απ' ευθείας τη
λάμπα με
τα δάκτυλα, χρησιμο-
ποιήστε πανί χωρίς χνούδι.
Σβήστε τους προβολείς για μερικά
λεπτά πριν αλλάξετε τους λαμπτήρες
(κίνδυνος σοβαρού εγκαύματος).
Πρέπει απαραιτήτως να χρησιμο-
ποιείτε αποκλειστικά λάμπες τύ-
που "αντι-UV" προκειμένου να μην
προκληθεί ζημιά στον προβολέα.
Πάντα πρέπει να αντικαθιστάτε μια
λάμπα με άλλη που έχει τα
ίδια χα-
ρακτηριστικά.


Μπροστινά φώτα

11
i
!

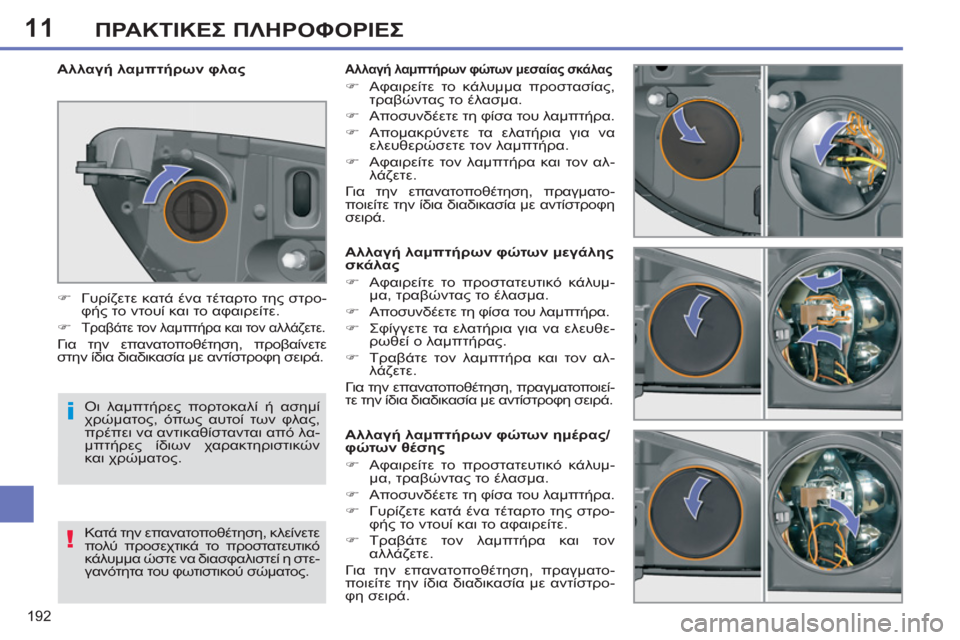

192
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

















Αλλαγή λαμπτήρων φώτων μεγάλης
σκάλας


)
Αφαιρείτε το προστατευτικό κάλυμ-
μα, τραβώντας το έλασμα.

)
Αποσυνδέετε τη φίσα του λαμπτήρα.

)
Σφίγγετε τα ελατήρια για να ελευθε-
ρωθεί ο λαμπτήρας.

)
Τραβάτε τον λαμπτήρα και τον αλ-
λάζετε.

Για την επανατοποθέτηση, πραγματοποιεί-
τε την ίδια διαδικασία με αντίστροφη σειρά.


Αλλαγή λαμπτήρων φώτων ημέρας/
φώτων θέσης


)
Αφαιρείτε το προστατευτικό κάλυμ-
μα, τραβώντας το έλασμα.

)
Αποσυνδέετε τη φίσα του λαμπτήρα.

)
Γυρίζετε κατά ένα τέταρτο της στρο-
φής το ντουί και το αφαιρείτε.

)
Τραβάτε τον λαμπτήρα και τον
αλλάζετε.
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια
διαδικασία με αντίστρο-
φη σειρά.








Αλλαγή λαμπτήρων φώτων μεσαίας σκάλας



)
Αφαιρείτε το κάλυμμα προστασίας,
τραβώντας το έλασμα.

)
Αποσυνδέετε τη φίσα του λαμπτήρα.

)
Απομακρύνετε τα ελατήρια για να
ελευθερώσετε τον λαμπτήρα.

)
Αφαιρείτε τον λαμπτήρα και τον αλ-
λάζετε.
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστροφη
σειρά.


Αλλαγή λαμπτήρων φλας


)
Γυρίζετε
κατά ένα τέταρτο της στρο-
φής το ντουί και το αφαιρείτε.

)

Τραβάτε τον λαμπτήρα και τον αλλάζετε.

Για την επανατοποθέτηση, προβαίνετε
στην ίδια διαδικασία με αντίστροφη σειρά.
Οι λαμπτήρες πορτοκαλί ή ασημί
χρώματος, όπως αυτοί των φλας,
πρέπει να αντικαθίστανται από λα-
μπτήρες ίδιων χαρακτηριστικών
και χρώματος.
Κατά την επανατοποθέτηση, κλείνετε
πολύ προσεχτικά το προστατευτικό
κάλυμμα ώστε να διασφαλιστεί η στε-
γανότητα του φωτιστικού σώματος.

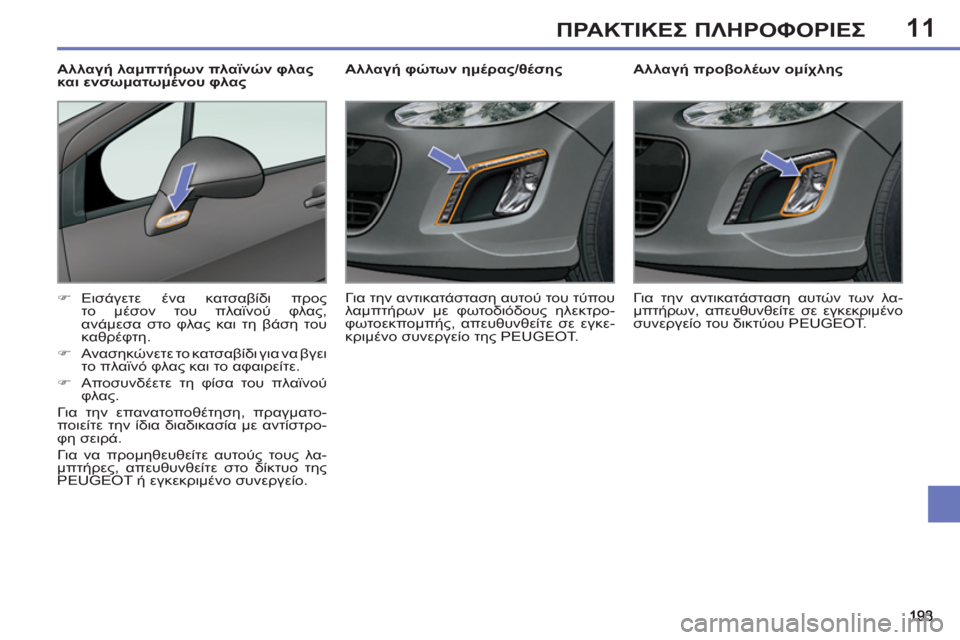

11ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ







Αλλαγή προβολέων ομίχλης


)
Εισάγετε ένα κατσαβίδι προς
το μέσον του πλαϊνού φλας,
ανάμεσα στο φλας και τη βάση του
καθρέφτη.

)
Ανασηκώνετε το κατσαβίδι για να βγει
το πλαϊνό φλας και το αφαιρείτε.

)
Αποσυνδέετε τη φίσα του πλαϊνού
φλας.
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια
διαδικασία με αντίστρο-
φη σειρά.
Για να προμηθευθείτε αυτούς τους λα-
μπτήρες, απευθυνθείτε στο δίκτυο της
PEUGEOT ή εγκεκριμένο συνεργείο.

Αλλαγή λαμπτήρων πλαϊνών φλας
και ενσωματωμένου φλας
Για την αντικατάσταση αυτών των λα-
μπτήρων, απευθυνθείτε σε εγκεκριμένο
συνεργείο του δικτύου PEUGEOT.


Αλλαγή φώτων ημέρας/θέσης

Για την αντικατάσταση αυτού
του τύπου
λαμπτήρων με φωτοδιόδους ηλεκτρο-
φωτοεκπομπής, απευθυνθείτε σε εγκε-
κριμένο συνεργείο της PEUGEOT.

11
i

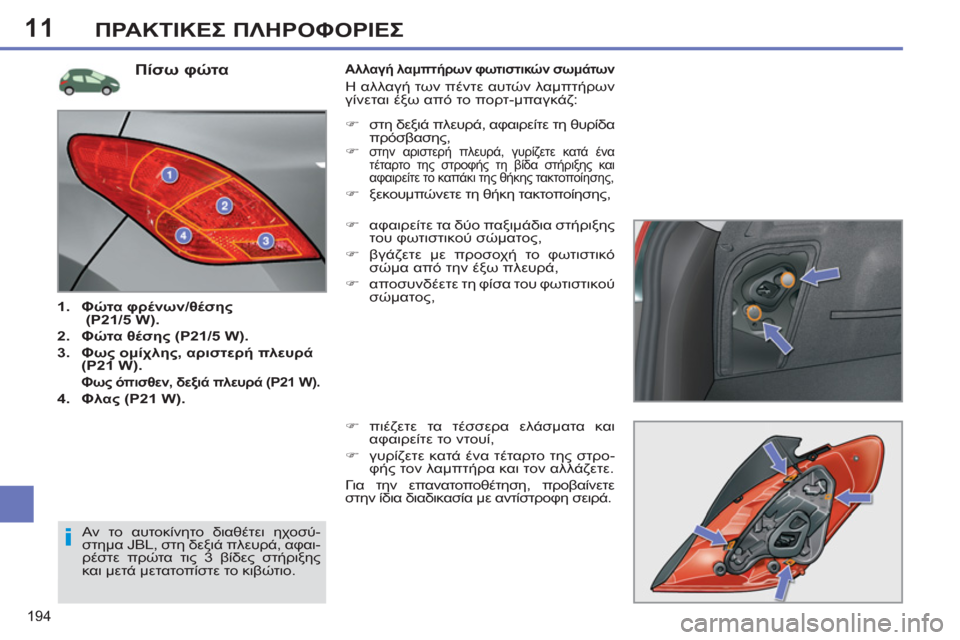

194
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Πίσω φώτα



1.
Φώτα φρένων/θέσης
(P21/5 W).


2.
Φώτα θέσης (P21/5 W).


3.
Φως ομίχλης, αριστερή πλευρά
(P21 W).


Φως όπισθεν, δεξιά πλευρά (P21 W).


4.
Φλας (P21 W).




Αλλαγή λαμπτήρων φωτιστικών σωμάτων

Η αλλαγή των πέντε αυτών λαμπτήρων
γίνεται έξω από το πορτ-μπαγκάζ:

)
αφαιρείτε τα δύο παξιμάδια στήριξης
του φωτιστικού σώματος,

)
βγάζετε με προσοχή το φωτιστικό
σώμα από την έξω πλευρά,

)
αποσυνδέετε τη φίσα του φωτιστικού
σώματος,

)
πιέζετε τα τέσσερα ελάσματα και
αφαιρείτε το ντουί,

)
γυρίζετε κατά ένα τέταρτο της στρο-
φής τον λαμπτήρα και τον αλλάζετε.
Για την επανατοποθέτηση, προβαίνετε
στην ίδια διαδικασία με αντίστροφη σειρά.
Αν το αυτοκίνητο διαθέτει ηχοσύ-
στημα JBL, στη δεξιά πλευρά, αφαι-
ρέστε πρώτα τις 3 βίδες στήριξης
και μετά μετατοπίστε το κιβώτιο.

)
στη δεξιά πλευρά, αφαιρείτε
τη θυρίδα
πρόσβασης,

)

στην αριστερή πλευρά, γυρίζετε κατά ένα
τέταρτο της στροφής τη βίδα στήριξης και
αφαιρείτε το καπάκι της θήκης τακτοποίησης,


)
ξεκουμπώνετε τη θήκη τακτοποίησης,

11

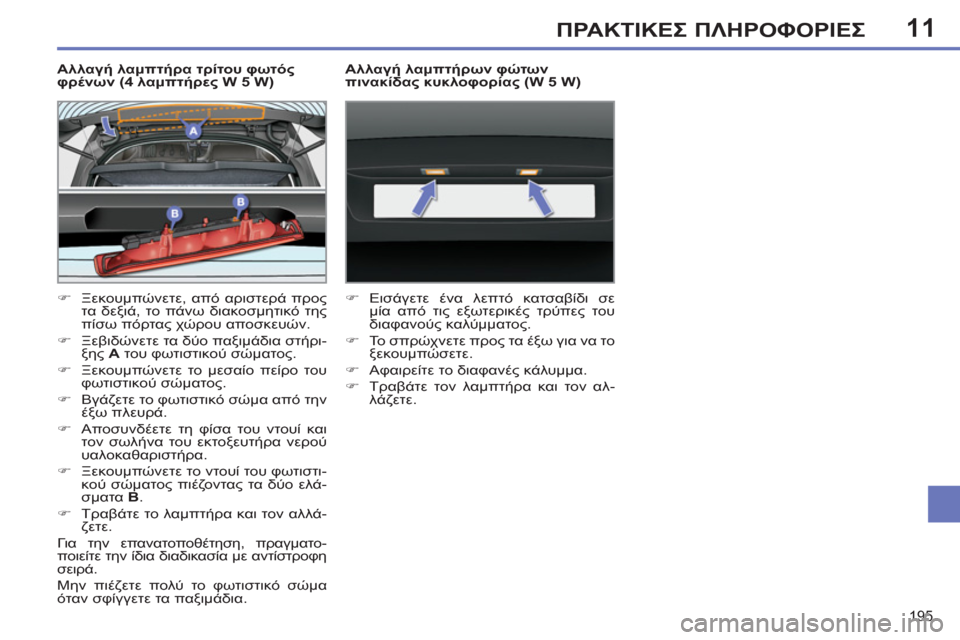

195
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Αλλαγή λαμπτήρα τρίτου φωτός
φρένων (4 λαμπτήρες W 5 W)


)
Ξεκουμπώνετε, από αριστερά προς
τα δεξιά, το πάνω διακοσμητικό της
πίσω πόρτας χώρου αποσκευών.

)
Ξεβιδώνετε τα δύο παξιμάδια στήρι-
ξης A
του φωτιστικού σώματος.

)
Ξεκουμπώνετε το μεσαίο πείρο του
φωτιστικού σώματος.

)
Βγάζετε το φωτιστικό σώμα από την
έξω πλευρά
.

)
Αποσυνδέετε τη φίσα του ντουί και
τον σωλήνα του εκτοξευτήρα νερού
υαλοκαθαριστήρα.

)
Ξεκουμπώνετε το ντουί του φωτιστι-
κού σώματος πιέζοντας τα δύο ελά-
σματα B
.

)
Τραβάτε το λαμπτήρα και τον αλλά-
ζετε.
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστροφη
σειρά.
Μην
πιέζετε πολύ το φωτιστικό σώμα
όταν σφίγγετε τα παξιμάδια.
Αλλαγή λαμπτήρων φώτων
πινακίδας κυκλοφορίας (W 5 W)


)
Εισάγετε ένα λεπτό κατσαβίδι σε
μία από τις εξωτερικές τρύπες του
διαφανούς καλύμματος.

)
Το σπρώχνετε προς τα έξω για να το
ξεκουμπώσετε.

)
Αφαιρείτε το διαφανές κάλυμμα.

)
Τραβάτε τον λαμπτήρα και
τον αλ-
λάζετε.

11

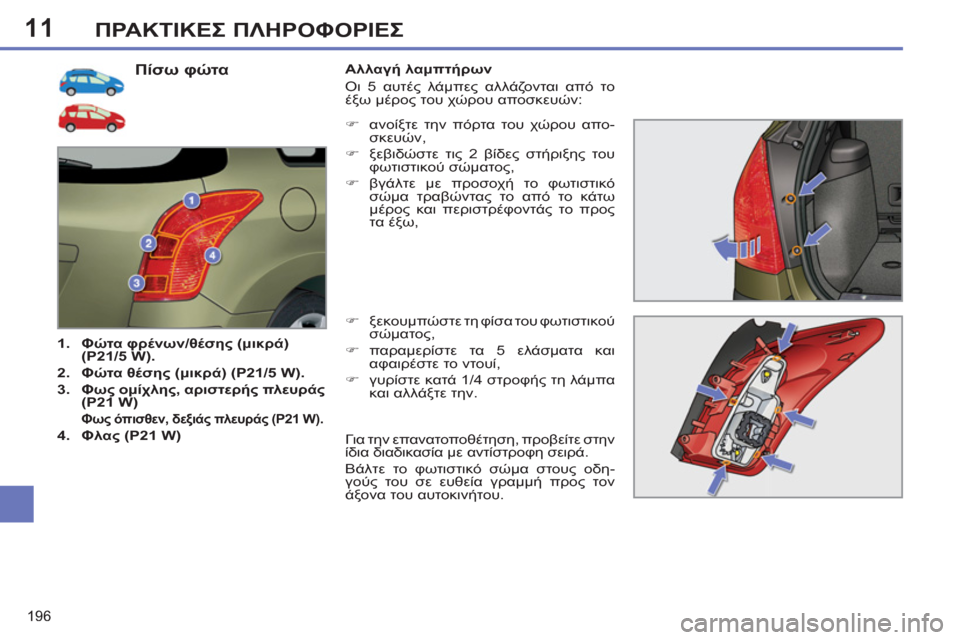

196
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Πίσω φώτα



1.
Φώτα φρένων/θέσης (μικρά)
(P21/5 W).


2.
Φώτα θέσης (μικρά) (P21/5 W).


3.
Φως ομίχλης, αριστερής πλευράς
(P21 W)


Φως όπισθεν, δεξιάς πλευράς (P21 W).


4.
Φλας (P21 W)


Αλλαγή λαμπτήρων
Οι 5 αυτές λάμπες αλλάζονται από το
έξω μέρος του χώρου αποσκευών:

)
ξεκουμπώστε τη φίσα του φωτιστικού
σώματος,

)
παραμερίστε τα 5 ελάσματα και
αφαιρέστε το ντουί,

)
γυρίστε κατά 1/4 στροφής τη λάμπα
και αλλάξτε την.

)
ανοίξτε την πόρτα του χώρου απο-
σκευών
,

)
ξεβιδώστε τις 2 βίδες στήριξης του
φωτιστικού σώματος,

)
βγάλτε με προσοχή το φωτιστικό
σώμα τραβώντας το από το κάτω
μέρος και περιστρέφοντάς το προς
τα έξω,
Για την επανατοποθέτηση, προβείτε στην
ίδια διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδη-
γούς του σε ευθεία γραμμή
προς τον
άξονα του αυτοκινήτου.

11ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

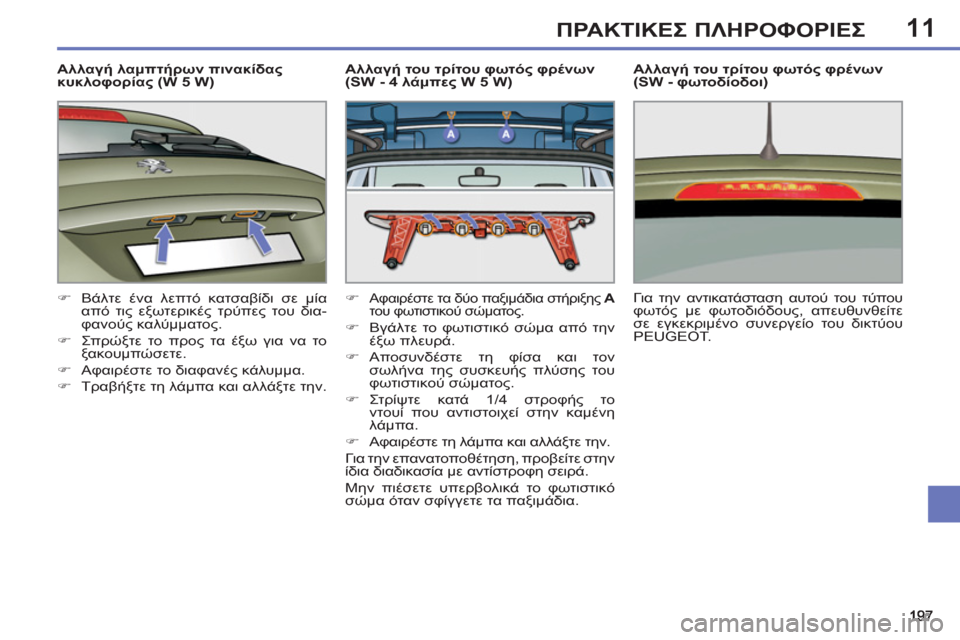

Αλλαγή λαμπτήρων πινακίδας
κυκλοφορίας (W 5 W)


)
Βάλτε ένα λεπτό κατσαβίδι σε μία
από τις εξωτερικές τρύπες του δια-
φανούς καλύμματος.

)
Σπρώξτε το προς τα έξω για να το
ξακουμπώσετε.

)
Αφαιρέστε το διαφανές κάλυμμα.

)
Τραβήξτε τη λάμπα και αλλάξτε την.
















Αλλαγή του τρίτου φωτός φρένων
(SW - 4 λάμπες W 5 W)



)
Αφαιρέστε τα δύο παξιμάδια στήριξης A

του φωτιστικού σώματος.


)
Βγάλτε το φωτιστικό σώμα από την
έξω πλευρά.

)
Αποσυνδέστε τη φίσα και τον
σωλήνα της συσκευής πλύσης του
φωτιστικού σώματος.

)
Στρίψτε κατά 1/4 στροφής το
ντουί που αντιστοιχεί στην καμένη
λάμπα.

)
Αφαιρέστε τη λάμπα και αλλάξτε την.
Για την επανατοποθέτηση, προβείτε στην
ίδια διαδικασία με
αντίστροφη σειρά.
Μην πιέσετε υπερβολικά το φωτιστικό
σώμα όταν σφίγγετε τα παξιμάδια.


Αλλαγή του τρίτου φωτός φρένων
(SW - φωτοδίοδοι)
Για την αντικατάσταση αυτού του τύπου
φωτός με φωτοδιόδους, απευθυνθείτε
σε εγκεκριμένο συνεργείο του δικτύου
PEUGEOT.

11
!
i

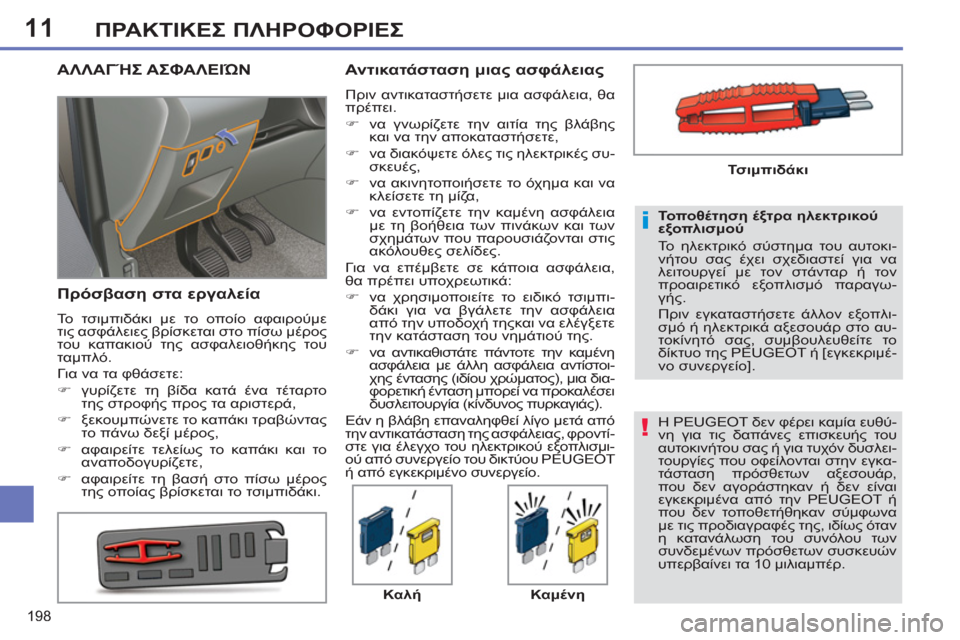

198
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Η PEUGEOT δεν φέρει καμία ευθύ-
νη για τις δαπάνες επισκευής του
αυτοκινήτου σας ή για τυχόν δυσλει-
τουργίες που οφείλονται στην εγκα-
τάσταση πρόσθετων αξεσουάρ,
που δεν αγοράστηκαν ή δεν είναι
εγκεκριμένα από την PEUGEOT ή
που δεν τοποθετήθηκαν σύμφωνα
με τις προδιαγραφές της, ιδίως όταν
η κατανάλωση του συνόλου των
συνδεμένων
πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.

Τοποθέτηση έξτρα ηλεκτρικού
εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκι-
νήτου σας έχει σχεδιαστεί για να
λειτουργεί με τον στάνταρ ή τον
προαιρετικό εξοπλισμό παραγω-
γής.
Πριν εγκαταστήσετε άλλον εξοπλι-
σμό ή ηλεκτρικά αξεσουάρ στο αυ-
τοκίνητό σας, συμβουλευθείτε το
δίκτυο της PEUGEOT ή [εγκεκριμέ-
νο συνεργείο].
ΑΛΛΑΓΉΣ ΑΣΦΑΛΕΙΏΝ

Πρόσβαση στα εργαλεία

Το τσιμπιδάκι με το οποίο αφαιρούμε
τις ασφάλειες βρίσκεται στο πίσω μέρος
του καπακιού της ασφαλειοθήκης του
ταμπλό.
Για να τα φθάσετε:


)
γυρίζετε τη βίδα κατά ένα τέταρτο
της στροφής προς τα αριστερά,

)
ξεκουμπώνετε το καπάκι τραβώντας
το πάνω δεξί μέρος,

)
αφαιρείτε τελείως το καπάκι και
το
αναποδογυρίζετε,

)
αφαιρείτε τη βασή στο πίσω μέρος
της οποίας βρίσκεται το τσιμπιδάκι.



Αντικατάσταση μιας ασφάλειας

Πριν αντικαταστήσετε μια ασφάλεια, θα
πρέπει.


)
να γνωρίζετε την αιτία της βλάβης
και να την αποκαταστήσετε,

)
να διακόψετε όλες τις ηλεκτρικές συ-
σκευές,

)
να ακινητοποιήσετε το όχημα και να
κλείσετε τη μίζα,

)
να εντοπίζετε την καμένη ασφάλεια
με τη βοήθεια των πινάκων και των
σχημάτων που παρουσιάζονται στις
ακόλουθες σελίδες.
Για να επέμβετε σε κάποια ασφάλεια,
θα πρέπει υποχρεωτικά:


)
να χρησιμοποιείτε το ειδικό τσιμπι-
δάκι για να βγάλετε την ασφάλεια
από την υποδοχή τηςκαι να ελέγξετε
την κατάσταση του νημάτιού της.

)
να αντικαθιστάτε πάντοτε την καμένη
ασφάλεια με άλλη ασφάλεια αντίστοι
-
χης έντασης (ιδίου χρώματος), μια δια-
φορετική ένταση μπορεί να προκαλέσει
δυσλειτουργία (κίνδυνος πυρκαγιάς).
Εάν η βλάβη επαναληφθεί λίγο μετά από
την αντικατάσταση της ασφάλειας, φροντί-
στε για έλεγχο του ηλεκτρικού εξοπλισμι-
ού από συνεργείο του δικτύου PEUGEOT
ή από εγκεκριμένο συνεργείο.

Καλή

Καμένη
Τσιμπιδάκι
