2011 PEUGEOT 207 Instrukcja obsługi (in Polish)

9INFORMACJE PRAKTYCZNE
143

Wymiana żarówki świateł
pozycyjnych


)
Odłączyć główne złącze refl ektora.

)
Wyciągnąć plastikową obudowę
zabezpieczającą pociągając za wy-
stęp.

)
Przekręcić o ćwierć obrotu uchwyt
żarówki i wyjąć go.

)
Pociągnąć za żarówkę i wymienić
ją.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.

Wymiana żarówki świateł mijania lub
drogowych


)
Odłączyć główne złącze refl ektora.

)
Wyciągnąć plastikową obudowę
zabezpieczającą pociągając za wy-
stęp.

)
Odłączyć złącze odpowiedniego
światła.

)
Odchylić sprężynkę, aby uwolnić
żarówkę i wyjąć ją.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.
Wymiana żarówki refl ektorów
przeciwmgielnych
Aby wymienić te żarówki skontaktować
się z ASO SIECI PEUGEOT lub z war-
sztatem specjalistycznym.

Wymiana żarówki kierunkowskazu
bocznego


)
Wsunąć śrubokręt do środka między
kierunkowskaz a jego podstawę.

)
Pochylić śrubokręt, aby wyjąć kie-
runkowskaz i wysunąć go.

)
Odłączyć złącze kierunkowskazu.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.
Żarówki kierunkowskazów dostępne
są w ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

9
i
INFORMACJE PRAKTYCZNE
144






























Światła tylne (Hatchback)



1.
Światła stop (P 21 W)
.

2.
Światła pozycyjne (diody)
.

3.
Światła przeciwmgielne (P 21 W).


4.
Kierunkowskazy (PY 21 W żółty).


5.
Ś
wiatła cofania (R 10 W).


Wymiana żarówek
Żarówki wymienia się (poza światłami
diodowymi) od zewnątrz bagażnika:


)
zdjąć śrubę mocowania światła,

)
wyjąć światło na zewnątrz,

)
odłączyć wiązkę światła,

)
zdjąć
uszczelkę światła,

)
nacisnąć cztery występy i wyciąg-
nąć oprawę żarówki,

)
obrócić o 1/4 obrotu żarówkę, wyjąć
i założyć nową,


Żarówki żółte, takie jak kierunko-
wskazy, należy zastępować żarów-
kami o identycznej charakterystyce
i kolorze.
Wymianę świateł diodowych należy
wykonać w ASO SIECI PEUGEOT
lub w warsztacie specjalistycz-
nym.
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.

9
!
INFORMACJE PRAKTYCZNE
145

Wymiana żarówek trzeciego światła
stop (4 żarówki W 5 W)


)
Nacisnąć kołek mocujący z każdej
strony żarówki.

)
Wyjąć żarówkę na zewnątrz.

)
Obrócić o 1/4 obrotu oprawę uszko-
dzonej żarówki i wyciągnąć ją.

)
Pociągnąć żarówkę i wymienić ją.


Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W 5W)


)
Wsunąć cienki śrubokręt do jednego
z otworów na zewnątrz obudowy.

)
Przycisnąć go na zewnątrz w celu
odblokowania obudowy.

)
Zdjąć przezroczystą
obudowę.

)
Wyjąć i wymienić żarówkę.


Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Mycie pod ciśnieniem

W przypadku mycia pod ciśnie-
niem uporczywych zabrudzeń
nie należy zbyt długo kierować
strumienia na refl ektory, światła i
brzegi, aby nie uszkodzić lakieru
i uszczelek.

9
i
INFORMACJE PRAKTYCZNE
146






























Światła tylne (SW)



1.
Światła stop (P 21 W).


2.
Światła pozycyjne (R 5 W).


3.
Kierunkowskazy
(PY 21 W żółte).


4.
Światła przeciwmgielne (P 21 W).


5.
Światła cofania (R 10 W).


Wymiana żarówek świateł
5 żarówek wymienia się od zewnątrz
bagażnika:


)
zdjąć pokrywę dostępową,

)
odłączyć złącze światła,

)
zdjąć śrubę mocującą światło,


)
wyjąć światło od zewnątrz,

)
nacisnąć cztery występy i wyciąg-
nąć oprawę żarówki,

)
obrócić o 1/4 obrotu żarówkę, wyjąć
i założyć nową,
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Należy umieścić światło w prowadni-
cach, trzymając je prosto względem
pojazdu
Dokręcić mocno ręką, aby zapewnić
szczelność świateł.
Żarówki
żółte, takie jak kierun-
kowskazy, należy zastępować
żarówkami o identycznej charak-
terystyce i kolorze.

9
!
INFORMACJE PRAKTYCZNE
147

Wymiana żarówek trzeciego światła
stop (4 żarówki W 5 W)


)
Zdjąć dwie nakrętki mocujące światło.

)
Wyjąć żarówkę od zewnątrz.

)
Nacisnąć jeden z dwóch występów i
wyjąć oprawę żarówki.

)
Pociągnąć żarówkę i wymienić ją.
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Dokręcić mocno ręką, aby zapewnić
szczelność świateł.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W 5 W)


)
Wsunąć cienki śrubokręt do jedne-
go z otworów na zewnątrz przezro-
czystej obudowy.

)
Popchnąć go na zewnątrz w celu
odblokowania obudowy.

)
Zdjąć przezroczystą obudowę.

)
Wyjąć i wymienić żarówkę.

Mycie pod ciśnieniem

W przypadku mycia pod ciśnie-
niem uporczywych zabrudzeń
nie należy zbyt długo kierować
strumienia na refl ektory, światła i
brzegi, aby nie uszkodzić lakieru
i uszczelek.

9
!
i
INFORMACJE PRAKTYCZNE
148
PEUGEOT nie ponosi żadnej od-
powiedzialności za koszty związa-
ne z naprawą usterek, powstałych
w wyniku zainstalowania w po-
jeździe dodatkowego wyposaże-
nia lub akcesoriów, zakupionych
poza siecią handlową Marki i nie
zalecanych przez PEUGEOT oraz
instalowanych niezgodnie z zale-
ceniami, szczególnie jeżeli pobór
prądu wszystkich podłączonych
urządzeń dodatkowych przekra-
cza 10 miliamperów.
Instalacja akcesoriów elektrycz-
nych

Obwód elektryczny Państwa po-
jazdu przewidziany jest do współ-
pracy z wyposażeniem seryjnym
lub opcjonalnym.
Przed zainstalowaniem innych
akcesoriów elektrycznych w sa-
mochodzie należy koniecznie
skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem spe-
cjalistycznym.
WYMIANA BEZPIECZNIKA
Instrukcja wymiany uszkodzonego bez-
piecznika na nowy w celu uruchomienia
niedziałającej funkcji.


Dostęp do narzędzi

Szczypce do wyjmowania bezpiecznika
znajdują się na tylnej stronie pokrywy
skrzynki bezpieczników deski rozdziel-
czej.
Aby się do nich dostać:


)
odpiąć pokrywę pociągając za gór-
ną część,

)
całkowicie zdjąć pokrywę,

)
wyjąć szczypce.



Wymiana bezpiecznika

Przed przystąpieniem do wymiany bez-
piecznika konieczne jest rozpoznanie
przyczyny uszkodzenia i jej usunięcie.


)
Uszkodzony bezpiecznik można
rozpoznać po stanie włókna.


)
Do wyjęcia bezpiecznika z gniazda
użyć specjalnych szczypiec.

)
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu

)
Sprawdzić zgodność numerów
wygrawerowanych na skrzynce,
natężenia wygrawerowanego na
wierzchu oraz w tabelach przesta-
wionych poniżej.
Sprawny

Niesprawny

9INFORMACJE PRAKTYCZNE
149

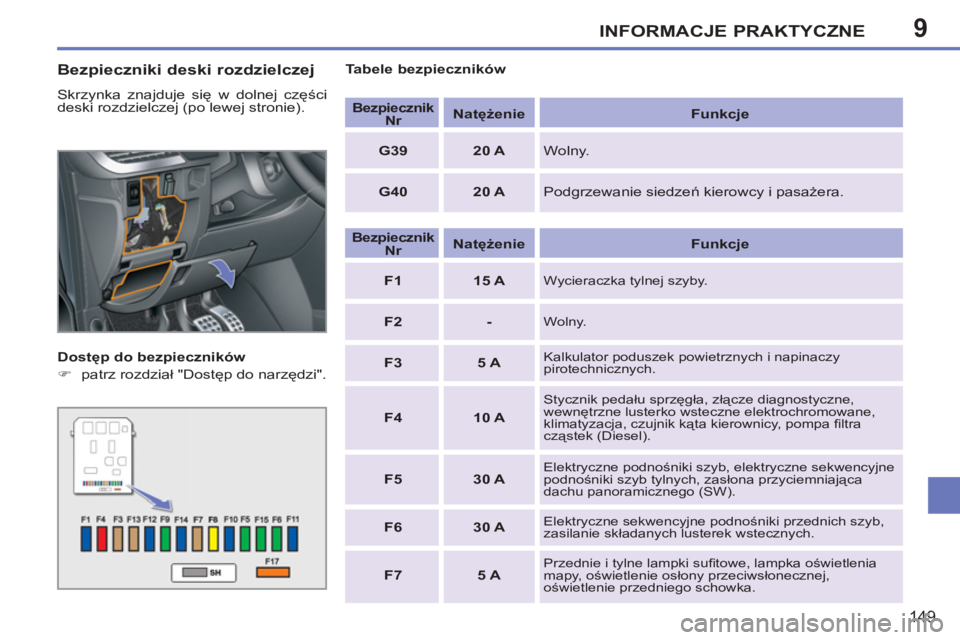

Bezpieczniki deski rozdzielczej

Skrzynka znajduje się w dolnej części
deski rozdzielczej (po lewej stronie).

Dostęp do bezpieczników


)
patrz rozdział "Dostęp do narzędzi".

Tabele bezpieczników


Bezpiecznik
Nr



Natężenie



Funkcje




G39



20 A

Wolny.


G40



20 A

Podgrzewanie siedzeń kierowcy i pasażera.



Bezpiecznik
Nr



Natężenie



Funkcje




F1



15 A



Wycieraczka tylnej szyby.



F2



-


Wolny.



F3



5 A


Kalkulator poduszek powietrznych i napinaczy
pirotechnicznych.


F4



10 A



Stycznik pedału sprzęgła, złącze diagnostyczne,
wewnętrzne lusterko wsteczne elektrochromowane,
klimatyzacja, czujnik kąta kierownicy, pompa fi ltra
cząstek (Diesel).



F5



30 A


Elektryczne podnośniki szyb, elektryczne sekwencyjne
podnośniki szyb tylnych, zasłona przyciemniająca
dachu panoramicznego (SW).


F6



30 A


Elektryczne sekwencyjne podnośniki przednich szyb,
zasilanie składanych lusterek wstecznych.



F7



5 A


Przednie i tylne lampki sufi towe, lampka oświetlenia
mapy, oświetlenie osłony przeciwsłonecznej,
oświetlenie przedniego schowka.

9INFORMACJE PRAKTYCZNE

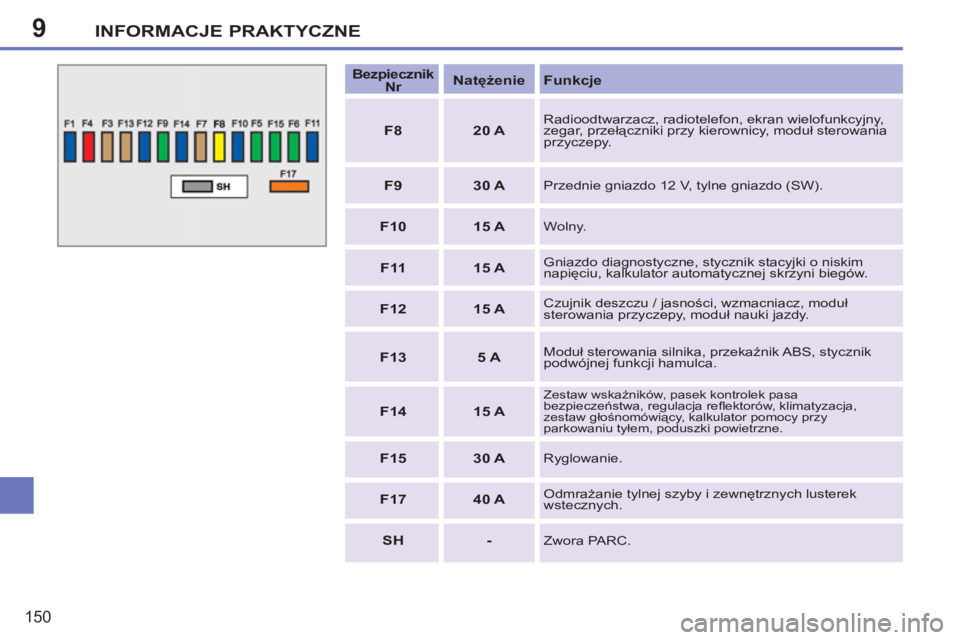

150


Bezpiecznik
Nr



Natężenie



Funkcje




F8



20 A



Radioodtwarzacz, radiotelefon, ekran wielofunkcyjny,
zegar, przełączniki przy kierownicy, moduł sterowania
przyczepy.


F9



30 A


Przednie gniazdo 12 V, tylne gniazdo (SW).



F10



15 A


Wolny.



F11



15 A


Gniazdo diagnostyczne, stycznik stacyjki o niskim
napięciu, kalkulator automatycznej skrzyni biegów.



F12



15 A


Czujnik deszczu / jasności, wzmacniacz, moduł
sterowania przyczepy, moduł nauki jazdy.



F13



5 A


Moduł sterowania silnika, przekaźnik ABS, stycznik
podwójnej funkcji hamulca.


F14



15 A



Zestaw wskaźników, pasek kontrolek pasa
bezpieczeństwa, regulacja refl ektorów, klimatyzacja,
zestaw głośnomówiący, kalkulator pomocy przy
parkowaniu tyłem, poduszki powietrzne.



F15



30 A


Ryglowanie.



F17



40 A


Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych.


SH



-


Zwora PARC.
