104WEGWIJS IN UW AUTO
DST-SYSTEEM
(Dynamic Steering Torque)
Dit systeem is in de ESP-regeleenheid geïntegreerd en adviseert
via de elektrische stuurbekrachtiging over vereiste stuurcorrec-
ties tijdens het rijden. Het systeem oefent een kracht uit op het
stuurwiel waardoor het veiligheidsgevoel wordt vergroot, omdat
het helpt de auto onder controle te houden en het de correcties
van het ESP 2-systeem minder ingrijpend en minder waar-
neembaar maakt.
Storingsmelding
Bij een storing in het systeem wordt het automatisch uitgescha-
keld en gaat lampje èop het instrumentenpaneel continu bran-
den. Bovendien verschijnt er een melding op het display. Wendt
u in dat geval tot het Lancia Servicenetwerk.
SPORT-FUNCTIE
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een keuzesysteem voor twee soor-
ten rijstijlen: normaal en sportief.
Als u op de SPORT-knop fig. 69 drukt, wordt de sport-functie
ingeschakeld. Hierdoor reageert de motor sneller op gaspedaal-
bewegingen en is meer kracht nodig voor het draaien van het
stuur voor een optimaal stuurgevoel.
Als de functie is ingeschakeld, wordt op het display van het in-
strumentenpaneel het opschrift “S” verlicht. Druk nogmaals
op de knop om deze functie uit te schakelen en de instelling voor
normaal rijden te herstellen.
fig. 69
L0E0058m

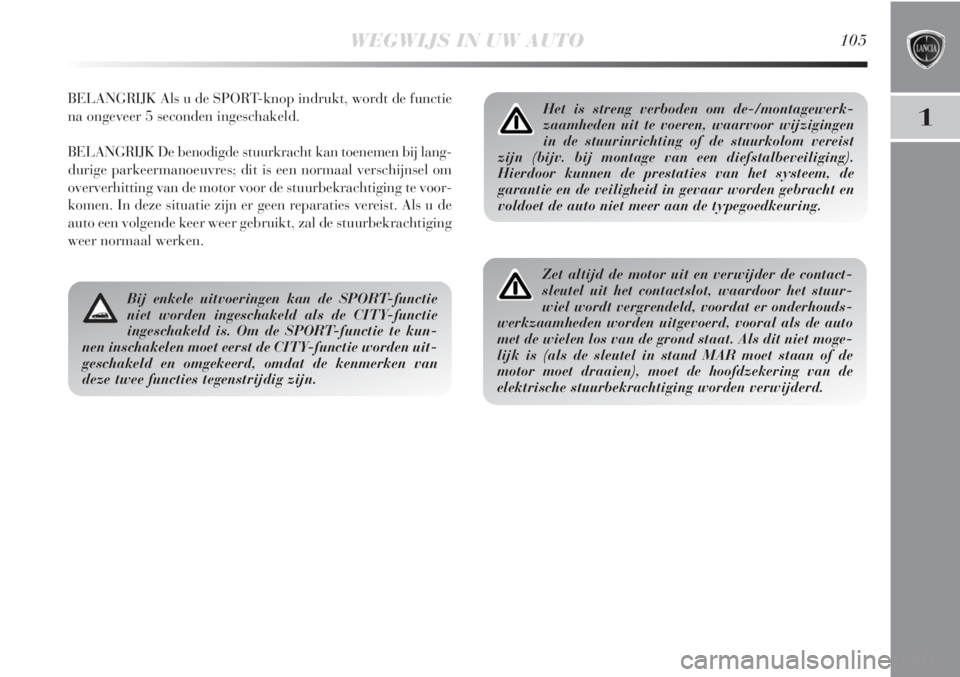

WEGWIJS IN UW AUTO105
1
BELANGRIJK Als u de SPORT-knop indrukt, wordt de functie
na ongeveer 5 seconden ingeschakeld.
BELANGRIJK De benodigde stuurkracht kan toenemen bij lang-
durige parkeermanoeuvres; dit is een normaal verschijnsel om
oververhitting van de motor voor de stuurbekrachtiging te voor-
komen. In deze situatie zijn er geen reparaties vereist. Als u de
auto een volgende keer weer gebruikt, zal de stuurbekrachtiging
weer normaal werken.Het is streng verboden om de-/montagewerk-
zaamheden uit te voeren, waarvoor wijzigingen
in de stuurinrichting of de stuurkolom vereist
zijn (bijv. bij montage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar worden gebracht en
voldoet de auto niet meer aan de typegoedkeuring.
Zet altijd de motor uit en verwijder de contact-
sleutel uit het contactslot, waardoor het stuur-
wiel wordt vergrendeld, voordat er onderhouds-
werkzaamheden worden uitgevoerd, vooral als de auto
met de wielen los van de grond staat. Als dit niet moge-
lijk is (als de sleutel in stand MAR moet staan of de
motor moet draaien), moet de hoofdzekering van de
elektrische stuurbekrachtiging worden verwijderd.
Bij enkele uitvoeringen kan de SPORT-functie
niet worden ingeschakeld als de CITY-functie
ingeschakeld is. Om de SPORT-functie te kun-
nen inschakelen moet eerst de CITY-functie worden uit-
geschakeld en omgekeerd, omdat de kenmerken van
deze twee functies tegenstrijdig zijn.

106WEGWIJS IN UW AUTO
REACTIVE SUSPENSION
SYSTEM
(actieve schokdempers)
Dit systeem is gekoppeld aan de Sport-functie (zie de paragraaf
“Sport-functie”).
Met de SPORT-knop fig. 70 kan worden gekozen tussen twee rij-
instellingen, afhankelijk van het type traject en het wegdek:
– knop niet ingedrukt: “normal” stand
– knop ingedrukt: “SPORT”-stand.In de “normale” stand wordt de dempingskarakteristiek van
de actieve schokdempers aangepast aan het soort weg en de be-
lasting van de auto, waarbij met name op ongelijkmatige weg-
oppervlakken het rijcomfort aanzienlijk wordt verbeterd.
In de “SPORT” stand wordt op het display van het instrumen-
tenpaneel het opschrift “S” verlicht. Deze stand zorgt voor een
sportieve instelling waarbij de motor sneller op gaspedaalbe-
wegingen reageert en de mate van stuurbekrachtiging wordt
afgestemd op een optimaal stuurgevoel. Daarnaast wordt de dem-
pingskarakteristiek van de schokdempers zodanig aangepast dat
de auto nauwkeuriger en directer op stuurbewegingen reageert
terwijl tegelijkertijd een hoog comfortniveau wordt gehandhaafd.
De bestuurder voelt dat de auto zich nauwkeuriger laat insturen
en sneller op richtingsveranderingen reageert.
fig. 70
L0E0058m

WEGWIJS IN UW AUTO107
1
Bij de uitvoering 1.4 Turbo Jet 150 pk wordt door het indruk-
ken van de SPORT-knop ook de turbodruk verhoogd (overboost);
het motormanagement verhoogt tijdelijk in relatie tot de
stand van het gaspedaal de maximale turbodruk, waardoor een
hoger motorkoppel geleverd wordt dan onder normale omstan-
digheden.
Deze functie is zeer nuttig als tijdelijk maximale prestaties ver-
eist zijn (bijv. tijdens het inhalen).
BELANGRIJK Als u tijdens het accelereren de SPORT-functie
gebruikt, kunt u stoten in het stuurwiel voelen, die kenmer-
kend zijn voor een sportieve instelling.
BELANGRIJK Als u de SPORT-knop indrukt, wordt de functie
na ongeveer 5 seconden ingeschakeld.
Storing in het systeem
De bestuurder wordt geattendeerd op een eventuele storing in
het systeem, doordat er op het instelbare multifunctionele dis-
play van het instrumentenpaneel een bijbehorende melding ver-
schijnt en het gele symbool
igaat branden.
Wendt u in dat geval tot het Lancia Servicenetwerk.
DRIVING ADVISOR
(Waarschuwing bij verlaten van
rijstrook)
(voor bepaalde uitvoeringen/markten)
De Driving Advisor is een systeem dat de bestuurder waar-
schuwt als de auto door onoplettendheid de rijstrook dreigt
te verlaten.Een videosensor op de voorruit nabij de binnenspie-
gel registreert de stand van de auto ten opzichte van de rijstrook-
belijning.
BELANGRIJK Wanneer de voorruit moet worden vervangen van
auto’s met een Driving Advisor, wendt u dan tot het Lancia Ser-
vicenetwerk. Als u de voorruit laat vervangen door een gespeciali-
seerd bedrijf, dient u zich in ieder geval tot het Lancia Servicenet-
werk te wenden om de videosensor te laten kalibreren.

108WEGWIJS IN UW AUTO
WERKING
Het systeem is niet ingeschakeld bij het starten van de auto. U kunt
het systeem inschakelen door de knop A-fig. 71 op het dashboard
in te drukken. Als het systeem is ingeschakeld gaat het lampje op
de knop branden en verschijnt er een bijbehorende melding op het
display van het instrumentenpaneel. Na inschakeling start het sys-
teem de herkenning van de werkingsvoorwaarden. Dit wordt aan-
gegeven door het knipperende lampje op de knop en door het knip-
perende gele symbool
eop het display van het instrumentenpaneel.
Het systeem treedt in werking nadat de werkingsvoorwaarden zijn
herkend. Daarna: dooft het symbool
eop het display van het in-
strumentenpaneel en gaat het lampje op de knop continu branden.
BELANGRIJK Als niet meer aan de werkingsvoorwaarden wordt
voldaan, dan stopt het systeem de werking. De bestuurder wordt
hierop geattendeerd door: het knipperen van het lampje op de
knop en het knipperen van het gele symbool
eop het display
van het instrumentenpaneel.
WERKINGSVOORWAARDEN VOOR INSCHAKELING
Na inschakeling treedt het systeem alleen in werking als aan de
volgende voorwaarden wordt voldaan:
❍ten minste één hand op het stuurwiel;
❍snelheid van de auto tussen 65 km/h en 180 km/h;
❍duidelijk zichtbare lijnen aan beide zijden van de rijstrook
aanwezig;
❍goed zicht;
❍rechte rijstroken of flauwe bochten;
❍voldoende gezichtsveld (veilige afstand tot een voorligger).IN- EN UITSCHAKELING VAN HET SYSTEEM
Als de auto bij ingeschakeld systeem een van de begrenzingslijnen
van de rijstrook nadert, wordt er een kracht op het stuur uitge-
oefend die de bestuurder aanspoort terug te sturen tot de auto weer
binnen de lijnen rijdt. Als de bestuurder de richtingaanwijzer in-
schakelt om van rijstrook te veranderen of in te halen, wordt het
systeem tijdelijk uitgeschakeld. Wanneer de bestuurder van rij-
strook verandert zonder de richtingaanwijzers te hebben inge-
schakeld, wordt een bepaalde kracht uitgeoefend op het stuur
om de bestuurder te waarschuwen dat de rijstrook wordt verla-
ten. Als de bestuurder dan toch van rijstrook verandert, wordt het
systeem tijdelijk uitgeschakeld en daarna weer ingeschakeld als
de nieuwe rijstrook is herkend. De tijdelijke uitschakeling wordt
aan de bestuurder aangegeven door het knipperende lampje op de
knop en door het knipperende gele symbool
eop het display van
het instrumentenpaneel.
BELANGRIJK De kracht die het systeem uitoefent op het stuur
is voldoende voelbaar voor de bestuurder, maar altijd zo gering
dat deze makkelijk door de bestuurder kan worden overwonnen,
zodat de bestuurder altijd de controle over de auto behoudt.

WEGWIJS IN UW AUTO109
1
SYSTEEM UITSCHAKELEN
Handmatig
U kunt het systeem uitschakelen door de knop A-fig. 71 op het
dashboard in te drukken. Als het systeem is uitgeschakeld dooft
het lampje op de knop en verschijnt er een melding 1-fig. 72
op het display van het instrumentenpaneel.
Automatisch
Het systeem kan ook automatisch uitschakelen (om het systeem
weer te gebruiken moet het opnieuw worden ingeschakeld). De
automatische uitschakeling wordt aan de bestuurder kenbaar
gemaakt door drie opeenvolgende geluidssignalen en een mel-
ding 1-fig. 72 op het display van het instrumentenpaneel wan-
neer:
❍de bestuurder de handen niet op het stuurwiel houdt (op het
instrumentenpaneel verschijnt de melding 2- fig. 72 en er
klinkt een geluidssignaal tot de bestuurder zijn handen weer
op het stuurwiel legt of, vanwege gevaarlijke situatie, het sys-
teem zichzelf automatisch uitschakelt);
❍de veiligheidssystemen van de auto (ABS, ESP, ASR, DST en
TTC) ingrijpen;
❍de bestuurder de sportieve rijstijl instelt door op de SPORT-
knop te drukken (voor bepaalde uitvoeringen/markten).
BELANGRIJK Het systeem kan niet inschakelen als de be-
stuurder eerder de sport-functie heeft ingeschakeld. Als het sys-
teem niet beschikbaar is, dan wordt dit aan de bestuurder ge-
meld m.b.v. drie opeenvolgende geluidssignalen en de melding
1-fig. 72 op het display.STORING IN HET SYSTEEM
Bij een storing in het systeem verschijnt de melding 3-fig. 72
op het display van het instrumentenpaneel en klinkt er een ge-
luidssignaal.
BELANGRIJKE TIPS
De Driving Advisor kan niet functioneren als de volgende veilig-
heidssystemen niet goed werken: ABS, ESP, ASR, DST en TTC.
Als de begrenzingslijnen van de rijstrook slecht
herkenbaar zijn, elkaar kruisen of ontbreken,
kan de Driving Advisor de bestuurder niet hel-
pen en wordt de werking van het systeem uitgeschakeld.
De Driving Advisor is geen automatische piloot
en is geen vervanging van de bestuurder voor de
koershandhaving van de auto. De bestuurder is
zelf verantwoordelijk om zijn aandacht bij de verkeers-
en wegomstandigheden te houden en de auto op een vei-
lige manier op koers te houden.
De werking van de Driving Advisor kan negatief beïnvloed wor-
den door slechte weersomstandigheden (mist, regen, sneeuw),
moeilijke verlichtingscondities (verblinding door zonlicht, duis-
ternis) en door een vervuilde of (ook deels) beschadigde voor-
ruit nabij het gedeelte voor de videocamera.
Het gedeelte van de voorruit ter hoogte van de videocamera mag
niet geheel of gedeeltelijk afgeschermd worden (bijv. door stic-
kers, zonwerende folie enz.).

110WEGWIJS IN UW AUTO
fig. 71L0E1009g
fig. 72L0E1010g
123

Systeem niet ingeschakeld
Het systeem is ingeschakeld
en niet actief
Het systeem zoekt
de werkingsvoorwaarden
Het systeem is actief en
de werkingsvoorwaarden
zijn herkend
Het systeem is ingeschakeld
en direct actief
Het systeem is handmatig
uitgeschakeld
Het systeem is automatisch
uitgeschakeld
Het systeem verzoekt
de bestuurder zijn handen weer
op het stuurwiel te leggen
Het systeem is defect:
wendt u tot het
Lancia Servicenetwerk
Het systeem kan niet
worden ingeschakeld
omdat de sport-functie
is ingeschakeld.–
Driving Advisor
ingeschakeld
–
–
Driving Advisor
ingeschakeld
Driving Advisor
uitgeschakeld
Driving Advisor
uitgeschakeld
Houd de handen
op het stuur
Driving Advisor
niet beschikb.
zie instr.boek
Driving Advisor
uitgeschakeld
WEGWIJS IN UW AUTO111
1
OVERZICHT VAN DE SIGNALERINGEN TIJDENS HET GEBRUIK VAN DE DRIVING ADVISOR
–
–
–
–
–
–
3 signalen
Herhaald
eenmalig signaal
Eenmalig signaal
3 signalen–
eKnipperend
eKnipperend
–
–
–
–
eContinu brandend
e!Continu brandend
–
Status van het lampje Melding op het Status van het symbool Akoestisch Betekenis
op de knop display (fig. 71 en 72) op display signaal
Gedoofd
Knipperen
Knipperen
Continu branden
Continu branden
Gedoofd
Gedoofd
Continu branden
Gedoofd
Gedoofd
