2011 Hyundai Santa Fe Manual del propietario (in Spanish)

613
Qué hacer en caso de emergencia

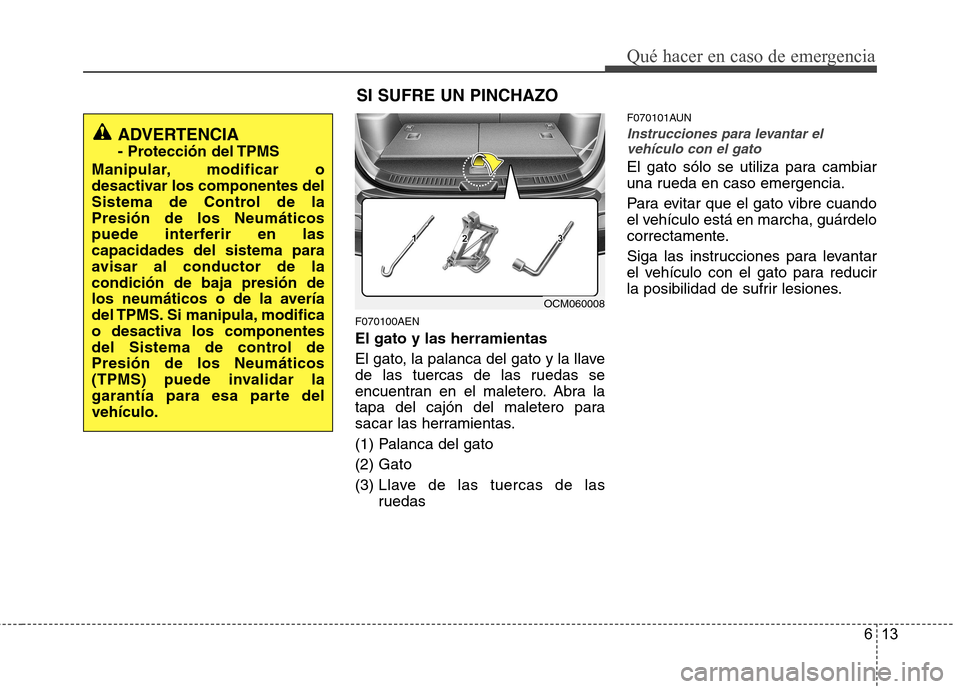

F070100AEN El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Palanca del gato(2) Gato
(3) Llave de las tuercas de las
ruedas F070101AUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
OCM060008
ADVERTENCIA
- Protección del TPMS
Manipular, modificar o
desactivar los componentes del
Sistema de Control de laPresión de los Neumáticos
puede interferir en lascapacidades del sistema para
avisar al conductor de lacondición de baja presión de
los neumáticos o de la avería
del TPMS. Si manipula, modifica
o desactiva los componentes
del Sistema de control dePresión de los Neumáticos
(TPMS) puede invalidar la
garantía para esa parte delvehículo.
SI SUFRE UN PINCHAZO

Qué hacer en caso de emergencia
14
6

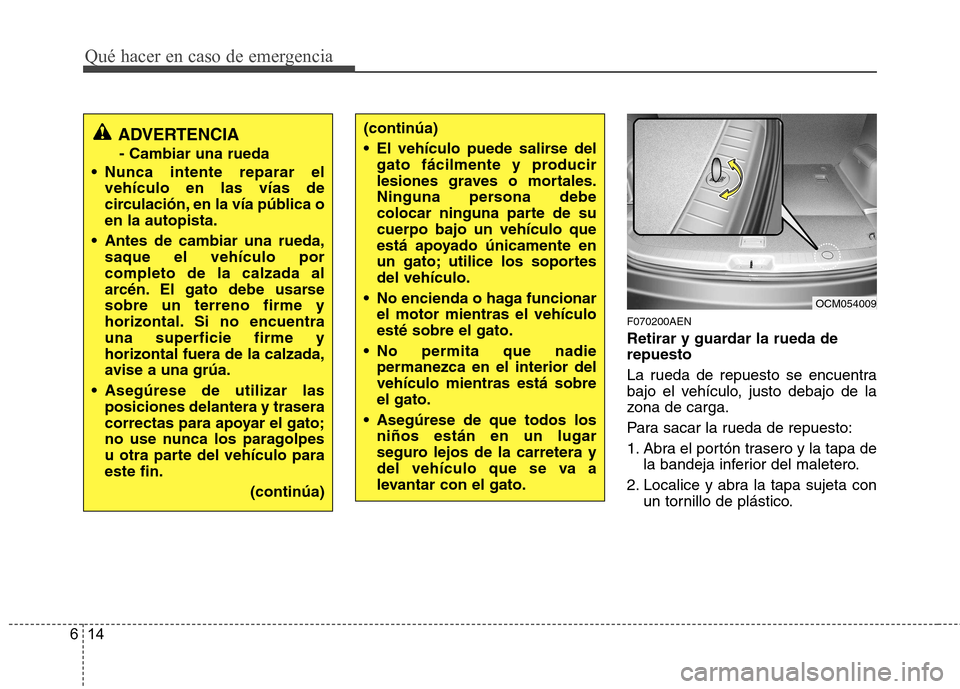

F070200AEN
Retirar y guardar la rueda de repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con un tornillo de plástico.
ADVERTENCIA
- Cambiar una rueda
Nunca intente reparar el vehículo en las vías de
circulación, en la vía pública oen la autopista.
Antes de cambiar una rueda, saque el vehículo porcompleto de la calzada al
arcén. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera de la calzada,
avise a una grúa.
Asegúrese de utilizar las posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo paraeste fin.
(continúa)
OCM054009
(continúa)
El vehículo puede salirse delgato fácilmente y producir
lesiones graves o mortales.
Ninguna persona debe
colocar ninguna parte de sucuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice los soportesdel vehículo.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.

615
Qué hacer en caso de emergencia

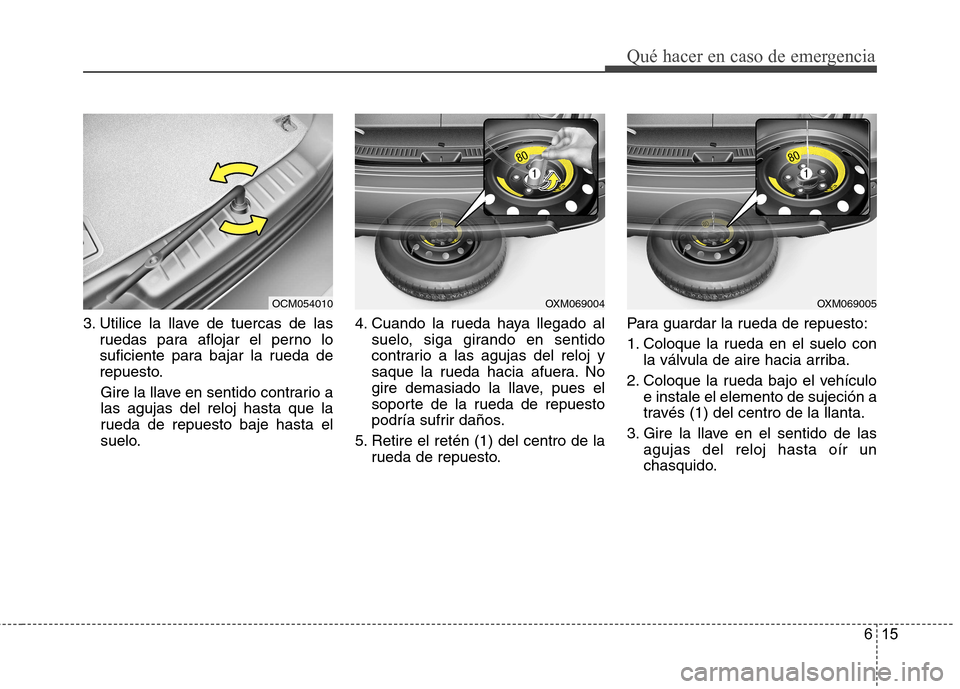

3. Utilice la llave de tuercas de lasruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario alas agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo. 4. Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la rueda de repuesto. Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las agujas del reloj hasta oír un
chasquido.
OCM054010OXM069005OXM069004

Qué hacer en caso de emergencia
16
6

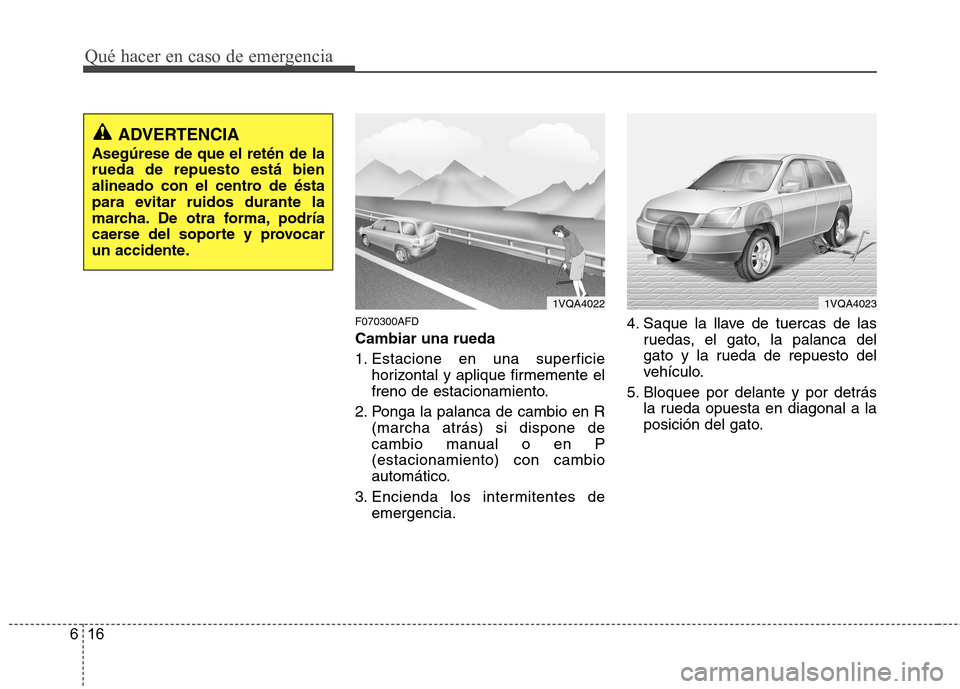

F070300AFD Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R (marcha atrás) si dispone de
cambio manual o en P(estacionamiento) con cambio
automático.
3. Encienda los intermitentes de emergencia. 4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA
Asegúrese de que el retén de la rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
1VQA40221VQA4023

617
Qué hacer en caso de emergencia

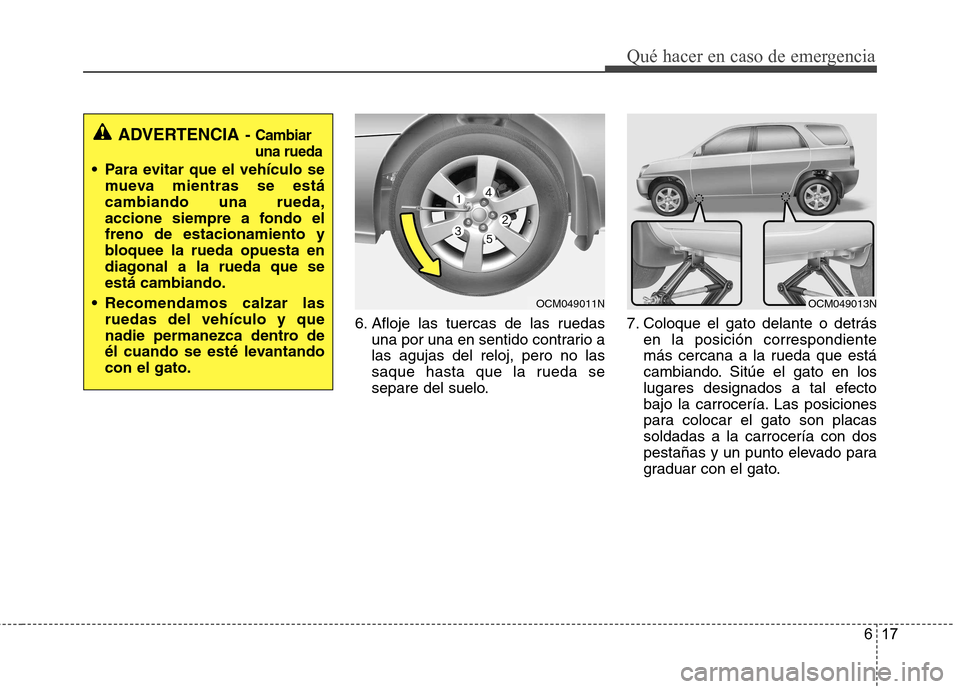

6. Afloje las tuercas de las ruedasuna por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
OCM049011NOCM049013N

Qué hacer en caso de emergencia
18
6

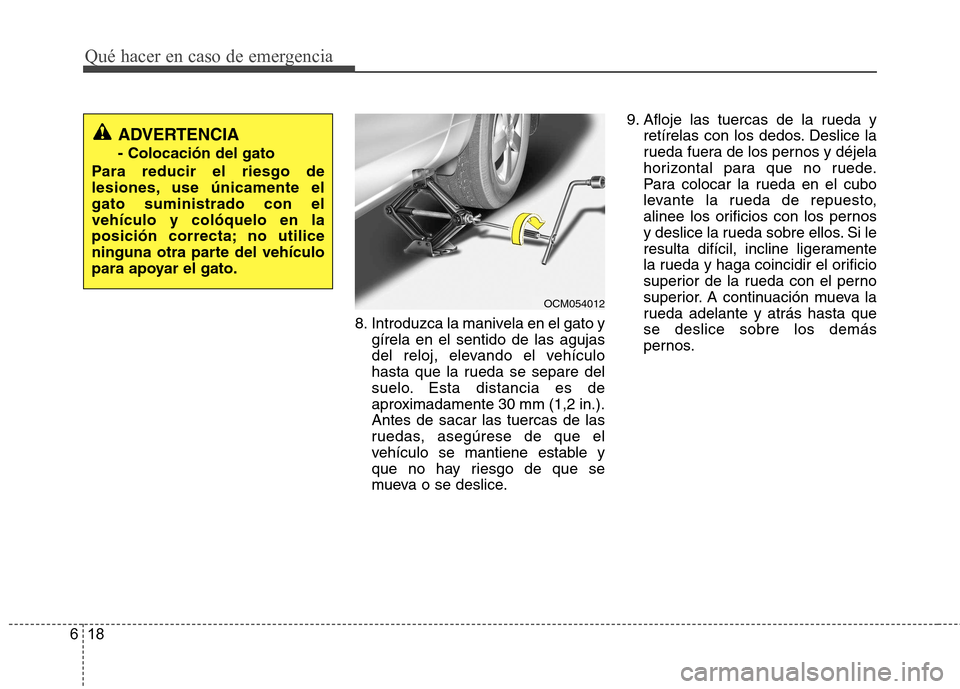

8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta quese deslice sobre los demás
pernos.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OCM054012

619
Qué hacer en caso de emergencia

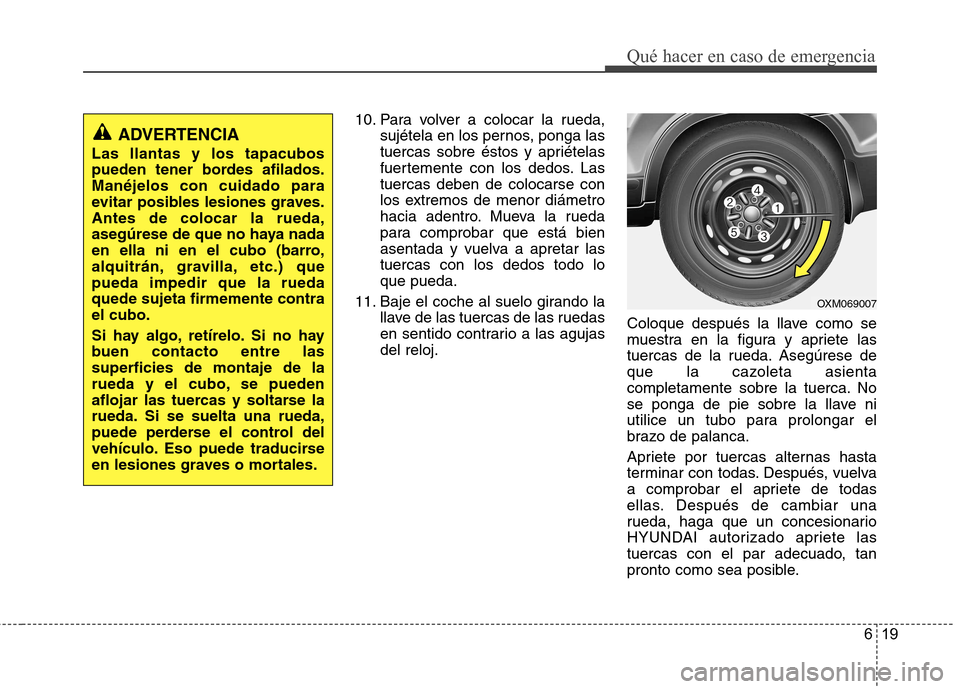

10. Para volver a colocar la rueda,sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Lastuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar lastuercas con los dedos todo loque pueda.
11. Baje el coche al suelo girando la llave de las tuercas de las ruedas
en sentido contrario a las agujasdel reloj. Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un concesionario
HYUNDAI autorizado apriete las
tuercas con el par adecuado, tan
pronto como sea posible.
ADVERTENCIA
Las llantas y los tapacubos
pueden tener bordes afilados.Manéjelos con cuidado para
evitar posibles lesiones graves.Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) quepueda impedir que la ruedaquede sujeta firmemente contrael cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre lassuperficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OXM069007

Qué hacer en caso de emergencia
20
6

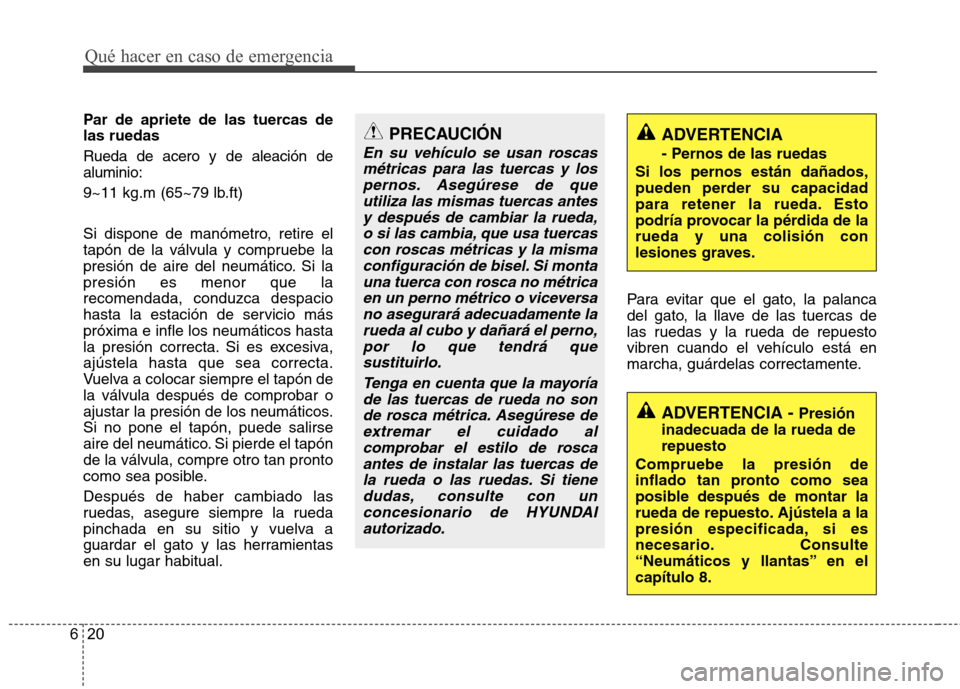

Par de apriete de las tuercas de las ruedas Rueda de acero y de aleación de aluminio:
9~11 kg.m (65~79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de los neumáticos.Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapónde la válvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual. Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que usa tuercas con roscas métricas y la mismaconfiguración de bisel. Si montauna tuerca con rosca no métricaen un perno métrico o viceversa no asegurará adecuadamente larueda al cubo y dañará el perno,por lo que tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado al comprobar el estilo de roscaantes de instalar las tuercas dela rueda o las ruedas. Si tiene dudas, consulte con unconcesionario de HYUNDAIautorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en elcapítulo 8.
