Introducción
SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
A050000ACM*: opcional ❈: Encontrará una descripción detallada
en el capítulo 4, “Cuadro de
instrumentos”.
Aviso de la presión del aceite del motor
Interruptor de desactivación del airbag frontal del pasajero*
Aviso de cinturón sin abrochar
Testigo de advertencia de la
abierta de la puerta trasera
Indicador de luces largas
Indicador de luz encendida*
Indicadores de los intermitentes
Indicador de ABS
Luz de aviso del freno de estacionamiento y del líquidode frenos
Testigo de advertencia de nivel de aceite del motor (Motor Diesel*)
Sistema de aviso de tracción a
las cuatro ruedas*
Indicador del BLOQUEO 4WD*
Indicador de funcionamiento
defectuoso*
Aviso de airbagIndicador de control de crucero
ACTIVADO*
Piloto indicador de reserva de
combustible
Aviso del sistema de carga de la batería
Indicador de aviso de nivel bajo
de liquido lavaparabrisas*
Luz de alarma de puertas abiertas
Luz de advertencia de exceso
de velocidad*
120km/h
Indicador de la bujía de incandescencia (sólo motores diésel)
Indicador de filtro de
combustible (Sólo motores diésel)
Indicador de velocidad
de crucero*
Indicador del ESP*
Indicador ESP OFF*Indicador del inmovilizador*
Dispositivo avisador de baja presión de los neumáticos*
Dispositivo avisador de la posición de baja presión de losneumáticos*
Indicador de cambio de la
transmisión manual*
Indicador ECO*
ECO
Indicadores del patrón de cambios*

Sistema de seguridad del vehículo
40
3
C040100AFD
Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero del
conductor
2. Sensores de impacto frontal
3. Módulo del airbag delantero del acompañante*
4. Conjuntos pretensores del retractor*
5. Sensores de impacto laterales*
6. Módulos de airbags de cortina*
7. Módulos de airbags laterales*
8. Módulo de control del SRS (SRSCM) / Sensor de vuelco*
9. Piloto de control de airbag 10. Indicador de airbag delantero del
acompañante apagado (sólo asiento del acompañante)*
11. Conmutador ON/OFF del airbag delantero del acompañante*
* : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
OCM029200A
1010
1111

Sistema de seguridad del vehículo
46
3

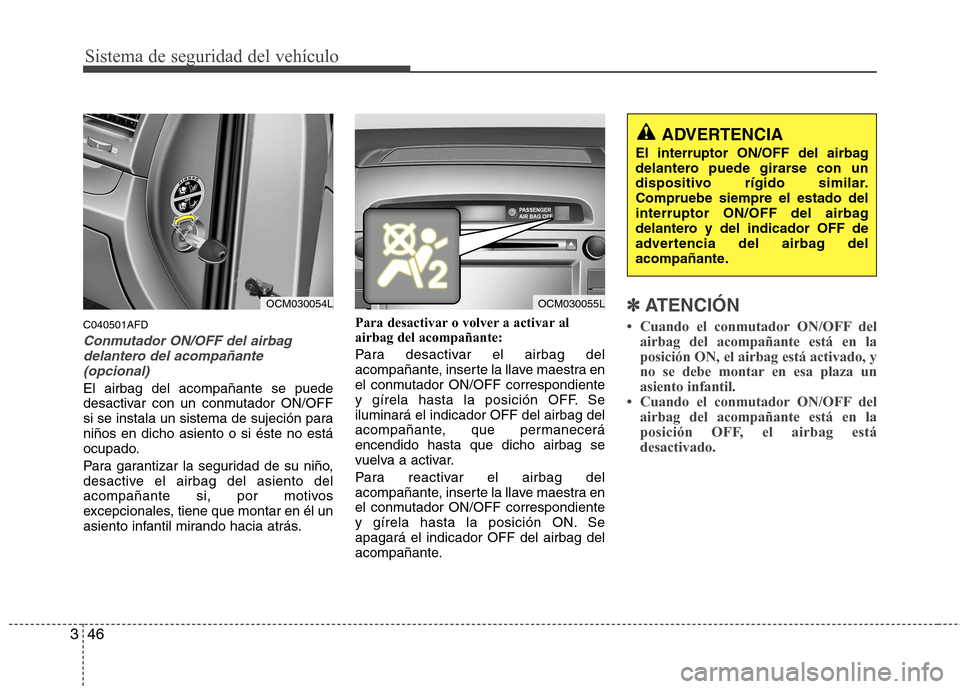

C040501AFD
Conmutador ON/OFF del airbag
delantero del acompañante
(opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción paraniños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás. Para desactivar o volver a activar alairbag del acompañante:
Para desactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición OFF. Seiluminará el indicador OFF del airbag del
acompañante, que permaneceráencendido hasta que dicho airbag se
vuelva a activar.
Para reactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición ON. Seapagará el indicador OFF del airbag del
acompañante.
✽✽
ATENCIÓN

347
Sistema de seguridad del vehículo
PRECAUCIÓN
Si el conmutador ON/OFF delairbag del acompañante no
funciona adecuadamente, seencenderá la luz de aviso delairbag en el panel de instrumentos.
El indicador OFF del airbag delacompañante no se ilumina, el módulo de control del SRS
reactiva el airbag delacompañante, que se inflará encaso de impacto frontal, inclusosi el interruptor ON/OFF
correspondiente está en laposición OFF.Si esto sucede, haga que unconcesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbagdel acompañante, el sistemapretensor de los cinturones de
seguridad y el sistema SRS de losairbag.
(continúa)
(continúa) Si la luz de aviso de SRS de los airbag no se ilumina cuando lallave de contacto se gira a laposición ON o si se ilumina
cuando el vehículo está enmarcha, haga que un concesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbag del acompañante, el sistema pretensor de los cinturones de
seguridad y el sistema SRS de losairbag.ADVERTENCIA
El conductor es responsable de la correcta posición del conmutador
ON/OFF del airbag del
acompañante.
Desactive el airbag del acompañante sólo con el
contacto apagado; de otro modo
podría estropearse el módulo de
control de SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no seactiven o no se activen
correctamente.
No monte nunca un asiento infantil orientado hacia atrás en elasiento del acompañante sin
desactivar el airbag de dichoasiento.
En caso de accidente, el niño
podría sufrir lesiones graves o
mortales si se dispara el airbag. (continúa)

Sistema de seguridad del vehículo
48
3
C040600AFD
Airbag de impacto lateral (opcional)
Su vehículo está equipado con un airbag
de impactos lateral en cada asiento
delantero. La finalidad del airbag es
proporcionar al conductor del vehículoy/o al acompañante una protección
complementaria a los cinturones de
seguridad. Los airbag de impactos laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad,
el ángulo, la velocidad y el punto de
impacto.
Los airbags de impacto lateral no se desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Ambos airbags laterales se desplegan en caso de ciertas situaciones de vuelco.
Los airbag laterales no están diseñados para actuar en todas las
situaciones de impacto lateral.
OCM030039
OXM039054
(continúa)
Aunque su vehículo estáequipado con conmutador
ON/OFF del airbag del
acompañante, no monte nunca
una silla infantil en dicho asiento.
Nunca debe instalarse un sistema de sujeción para niños
en el asiento delantero. Los niños demasiado grandes para los sistemas de sujecióndeben ocupar siempre los
asientos traseros y utilizar los
cinturones de seguridadabdominales y de bandolera
instalados en ellos. Los niños
están más seguros en caso deaccidente cuando están sujetoscon un sistema adecuado en el
asiento trasero.
En cuanto deje de necesitar asiento infantil en el lugar del
acompañante, vuelva a activar el
airbag correspondiente.

Sistema de seguridad del vehículo
52
3
ADVERTENCIA
No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación demantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
(continúa)(continúa)
Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o elmontante B & C donde seencuentran instalados los
sensores de colisión. Haga queun concesionario autorizado
HYUNDAI revise y repare elvehículo.
Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo encaso de colisión.ADVERTENCIA - Si está
equipado con el sensor de vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste elinterruptor de encendido a la
posición OFF o ACC cuando seestá remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si elencendido está en ON o si elsensor de vuelco detecta unasituación de vuelco.

359
Sistema de seguridad del vehículo
Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
Para más información, véase la página 3-46.C041000AUN
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-147

449
Características de vehículo

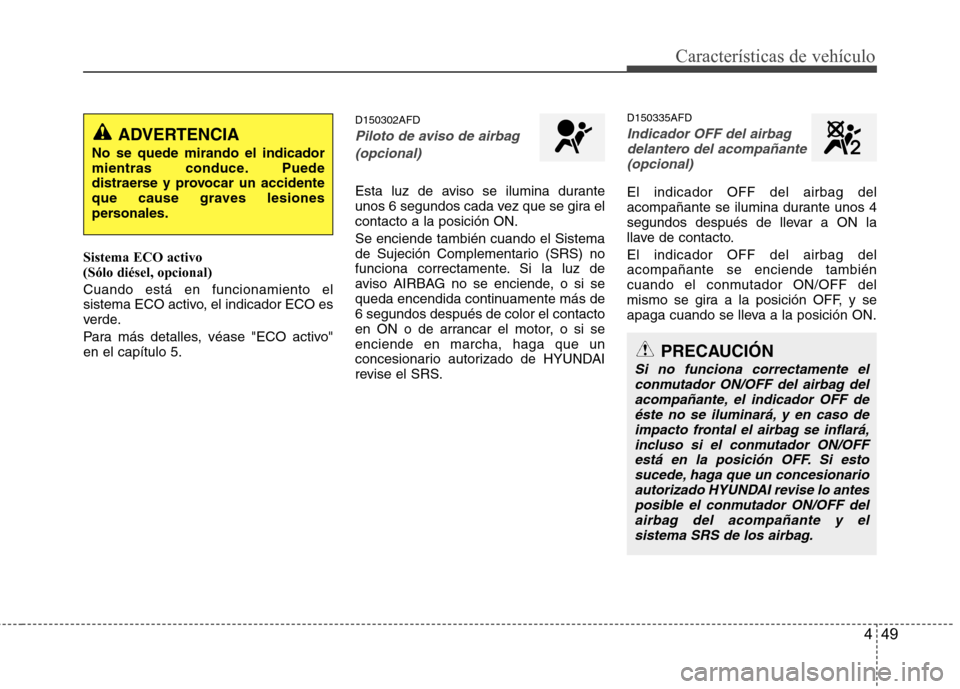

Sistema ECO activo (Sólo diésel, opcional) Cuando está en funcionamiento el
sistema ECO activo, el indicador ECO es
verde.
Para más detalles, véase "ECO activo" en el capítulo 5.D150302AFD
Piloto de aviso de airbag
(opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS. D150335AFD
Indicador OFF del airbag
delantero del acompañante
(opcional)
El indicador OFF del airbag del
acompañante se ilumina durante unos 4
segundos después de llevar a ON la
llave de contacto. El indicador OFF del airbag del acompañante se enciende también
cuando el conmutador ON/OFF del
mismo se gira a la posición OFF, y se
apaga cuando se lleva a la posición ON.
ADVERTENCIA
No se quede mirando el indicador
mientras conduce. Puede
distraerse y provocar un accidente
que cause graves lesiones
personales.
PRECAUCIÓN
Si no funciona correctamente el conmutador ON/OFF del airbag del acompañante, el indicador OFF de
éste no se iluminará, y en caso de impacto frontal el airbag se inflará, incluso si el conmutador ON/OFFestá en la posición OFF. Si esto
sucede, haga que un concesionarioautorizado HYUNDAI revise lo antesposible el conmutador ON/OFF del airbag del acompañante y el
sistema SRS de los airbag.
