2011 Hyundai Santa Fe Manual del propietario (in Spanish)

Mantenimiento

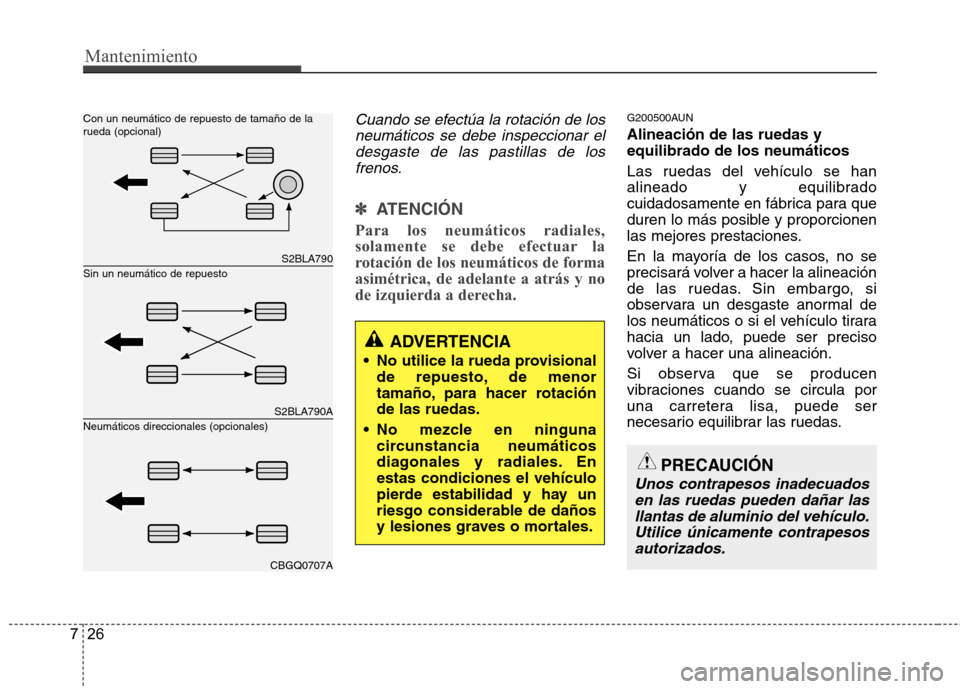

26
7
Cuando se efectúa la rotación de los
neumáticos se debe inspeccionar eldesgaste de las pastillas de los frenos.
✽✽
ATENCIÓN
Para los neumáticos radiales,
solamente se debe efectuar la
rotación de los neumáticos de formaasimétrica, de adelante a atrás y no
de izquierda a derecha.
G200500AUN Alineación de las ruedas y equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas.
ADVERTENCIA
No utilice la rueda provisional de repuesto, de menor
tamaño, para hacer rotaciónde las ruedas.
No mezcle en ninguna circunstancia neumáticos
diagonales y radiales. Enestas condiciones el vehículo
pierde estabilidad y hay un
riesgo considerable de daños
y lesiones graves o mortales.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar lasllantas de aluminio del vehículo. Utilice únicamente contrapesosautorizados.
S2BLA790
S2BLA790A
CBGQ0707A
Sin un neumático de repuesto
Con un neumático de repuesto de tamaño de la
rueda (opcional)
Neumáticos direccionales (opcionales)

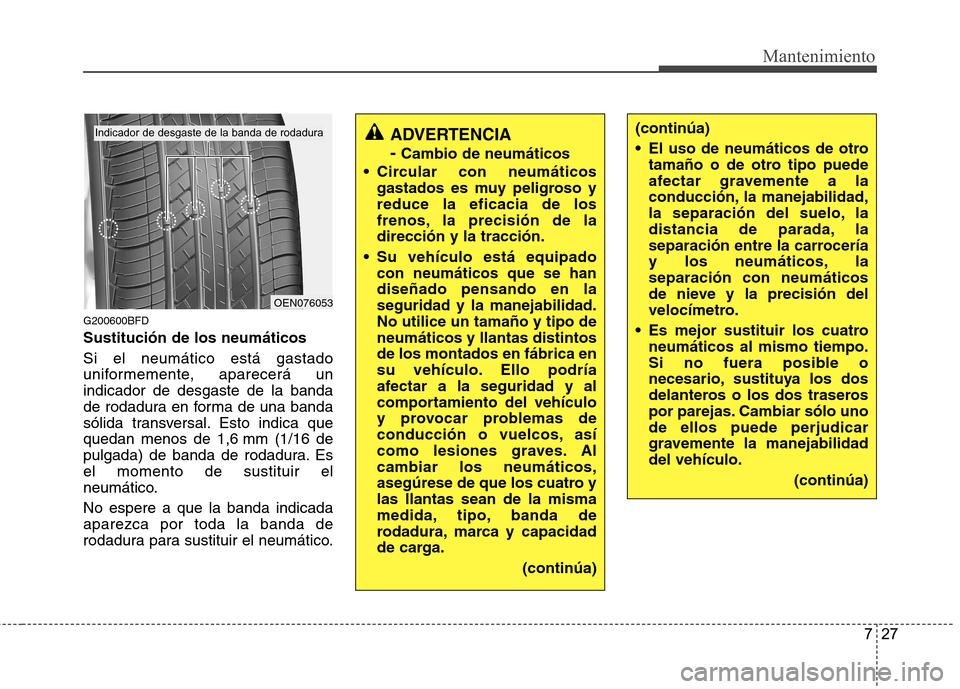

727
Mantenimiento
G200600BFD Sustitución de los neumáticos Si el neumático está gastado
uniformemente, aparecerá unindicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Esel momento de sustituir el
neumático. No espere a que la banda indicada aparezca por toda la banda de
rodadura para sustituir el neumático.
OEN076053
Indicador de desgaste de la banda de rodaduraADVERTENCIA - Cambio de neumáticos
Circular con neumáticos gastados es muy peligroso y reduce la eficacia de los
frenos, la precisión de ladirección y la tracción.
Su vehículo está equipado con neumáticos que se handiseñado pensando en laseguridad y la manejabilidad.No utilice un tamaño y tipo deneumáticos y llantas distintosde los montados en fábrica en
su vehículo. Ello podría
afectar a la seguridad y al
comportamiento del vehículo
y provocar problemas de
conducción o vuelcos, así
como lesiones graves. Alcambiar los neumáticos,
asegúrese de que los cuatro ylas llantas sean de la misma
medida, tipo, banda de
rodadura, marca y capacidad
de carga.
(continúa)(continúa)
El uso de neumáticos de otrotamaño o de otro tipo puede
afectar gravemente a la
conducción, la manejabilidad,
la separación del suelo, la
distancia de parada, la
separación entre la carrocería
y los neumáticos, laseparación con neumáticos
de nieve y la precisión del
velocímetro.
Es mejor sustituir los cuatro neumáticos al mismo tiempo.
Si no fuera posible o
necesario, sustituya los dos
delanteros o los dos traseros
por parejas. Cambiar sólo unode ellos puede perjudicar
gravemente la manejabilidaddel vehículo.
(continúa)

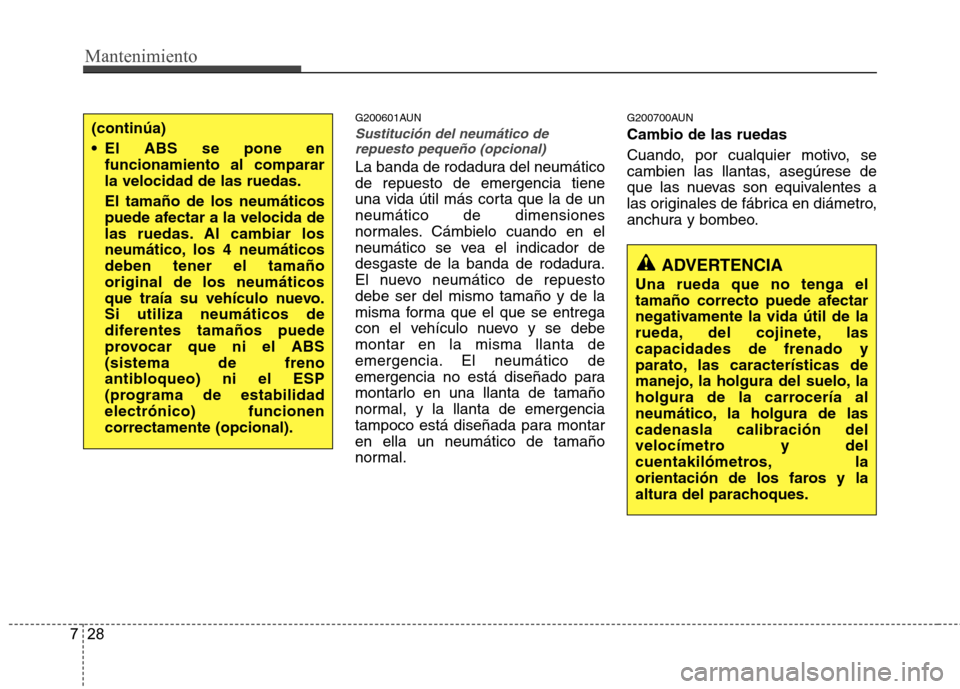

Mantenimiento
28
7
G200601AUN
Sustitución del neumático de
repuesto pequeño (opcional)
La banda de rodadura del neumático de repuesto de emergencia tiene
una vida útil más corta que la de unneumático de dimensiones
normales. Cámbielo cuando en el
neumático se vea el indicador de
desgaste de la banda de rodadura.
El nuevo neumático de repuestodebe ser del mismo tamaño y de la
misma forma que el que se entrega
con el vehículo nuevo y se debemontar en la misma llanta de
emergencia. El neumático de
emergencia no está diseñado para
montarlo en una llanta de tamaño
normal, y la llanta de emergencia
tampoco está diseñada para montaren ella un neumático de tamaño
normal. G200700AUN Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.
(continúa)
El ABS se pone en
funcionamiento al comparar la velocidad de las ruedas. El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticosdeben tener el tamañooriginal de los neumáticos
que traía su vehículo nuevo.Si utiliza neumáticos de
diferentes tamaños puede
provocar que ni el ABS(sistema de freno
antibloqueo) ni el ESP
(programa de estabilidadelectrónico) funcionencorrectamente (opcional).
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, lascapacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de lascadenasla calibración del
velocímetro y del
cuentakilómetros, la
orientación de los faros y la
altura del parachoques.

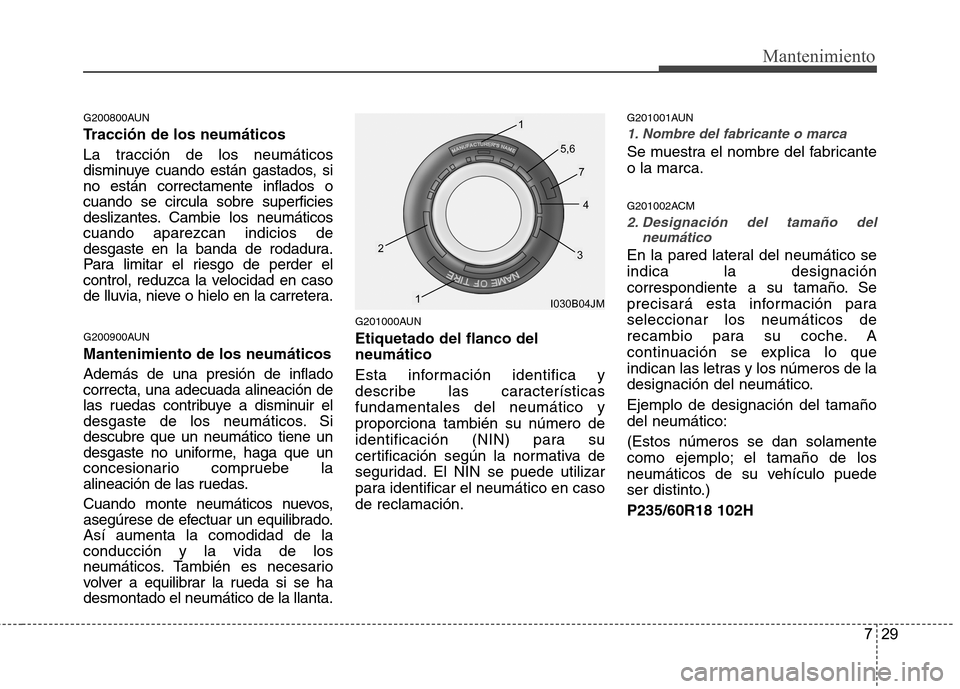

729
Mantenimiento
G200800AUN
Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, sino están correctamente inflados ocuando se circula sobre superficies
deslizantes. Cambie los neumáticoscuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la carretera.
G200900AUN Mantenimiento de los neumáticos Además de una presión de inflado correcta, una adecuada alineación de
las ruedas contribuye a disminuir el
desgaste de los neumáticos. Sidescubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un equilibrado.Así aumenta la comodidad de laconducción y la vida de los
neumáticos. También es necesario
volver a equilibrar la rueda si se hadesmontado el neumático de la llanta.G201000AUN Etiquetado del flanco del neumático
Esta información identifica y
describe las característicasfundamentales del neumático yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en casode reclamación.G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca.
G201002ACM
2. Designación del tamaño del
neumático
En la pared lateral del neumático se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático. Ejemplo de designación del tamaño del neumático: (Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.) P235/60R18 102H
I030B04JM
1
1
23
4
5,6
7

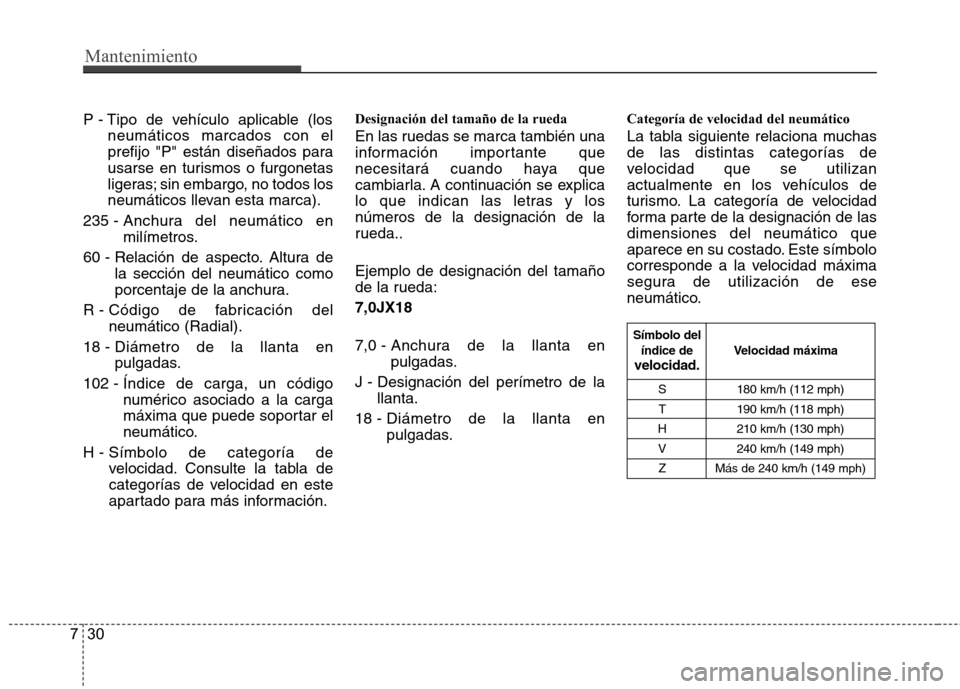

Mantenimiento
30
7
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph) Z Más de 240 km/h (149 mph)
Velocidad máxima
Símbolo del
índice de
velocidad.
P - Tipo de vehículo aplicable (los
neumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
235 - Anchura del neumático en
milímetros.
60 - Relación de aspecto. Altura de la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del neumático (Radial).
18 - Diámetro de la llanta en pulgadas.
102 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar el
neumático.
H - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda.. Ejemplo de designación del tamaño
de la rueda: 7,0JX18 7,0 -
Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la llanta.
18 - Diámetro de la llanta en pulgadas. Categoría de velocidad del neumático
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de lasdimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.

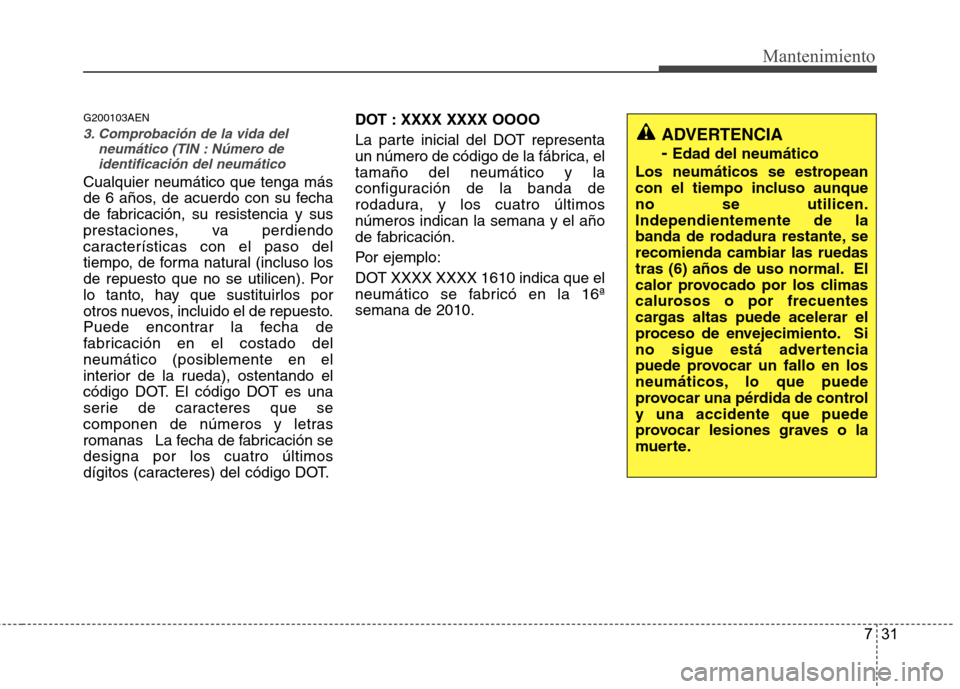

731
Mantenimiento
G200103AEN
3. Comprobación de la vida delneumático (TIN : Número de
identificación del neumático
Cualquier neumático que tenga más
de 6 años, de acuerdo con su fecha
de fabricación, su resistencia y sus
prestaciones, va perdiendo
características con el paso del
tiempo, de forma natural (incluso los
de repuesto que no se utilicen). Por
lo tanto, hay que sustituirlos por
otros nuevos, incluido el de repuesto.
Puede encontrar la fecha de
fabricación en el costado del
neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación sedesigna por los cuatro últimos
dígitos (caracteres) del código DOT. DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, eltamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimosnúmeros indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1610 indica que el
neumático se fabricó en la 16ªsemana de 2010.
ADVERTENCIA -
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunqueno se utilicen.Independientemente de la
banda de rodadura restante, serecomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de controly una accidente que puede
provocar lesiones graves o la
muerte.

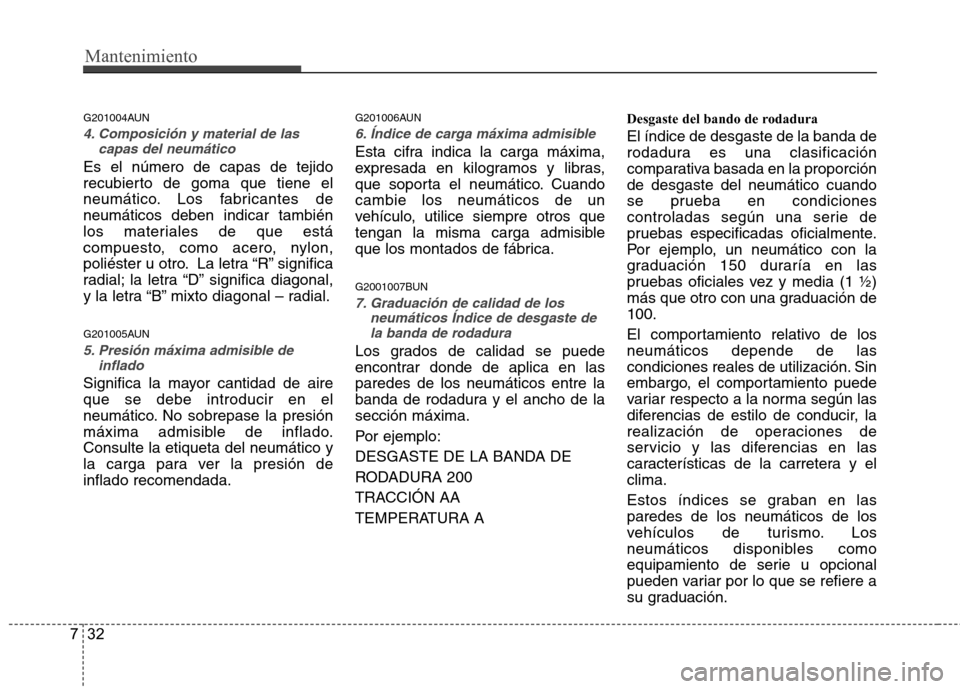

Mantenimiento
32
7
G201004AUN
4. Composición y material de las
capas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada. G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica.
G2001007BUN
7. Graduación de calidad de los
neumáticos Índice de desgaste dela banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en lasparedes de los neumáticos entre la
banda de rodadura y el ancho de lasección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A Desgaste del bando de rodadura El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media (1 ½)
más que otro con una graduación de100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.
Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.

733
Mantenimiento

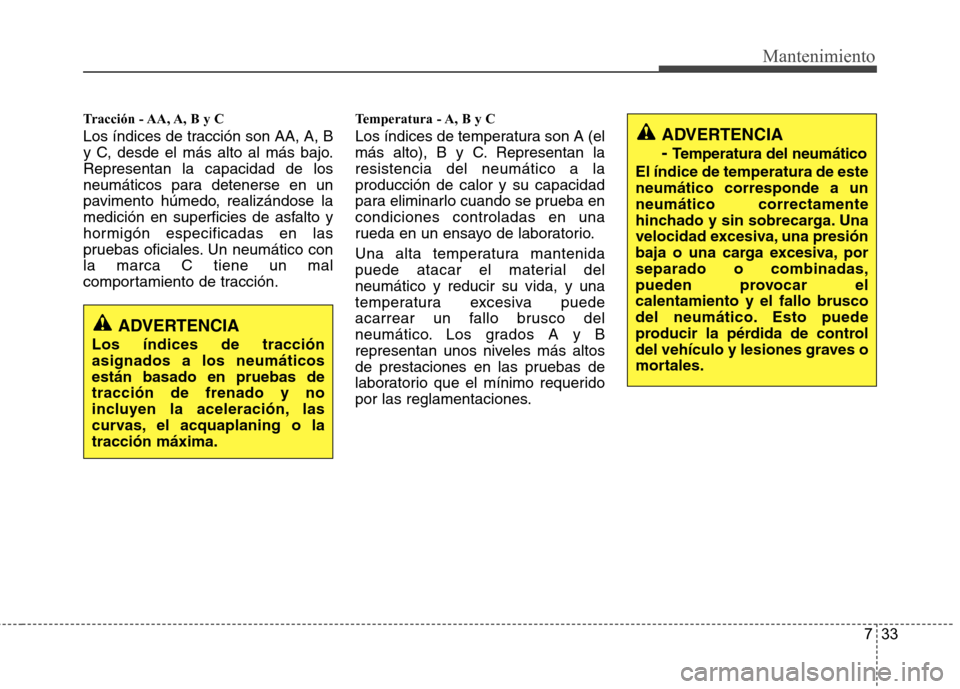

Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción.Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.
