2011 Hyundai Santa Fe Manual del propietario (in Spanish)

449
Características de vehículo
Sistema ECO activo (Sólo diésel, opcional) Cuando está en funcionamiento el
sistema ECO activo, el indicador ECO es
verde.
Para más detalles, véase "ECO activo" en el capítulo 5.D150302AFD
Piloto de aviso de airbag
(opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS. D150335AFD
Indicador OFF del airbag
delantero del acompañante
(opcional)
El indicador OFF del airbag del
acompañante se ilumina durante unos 4
segundos después de llevar a ON la
llave de contacto. El indicador OFF del airbag del acompañante se enciende también
cuando el conmutador ON/OFF del
mismo se gira a la posición OFF, y se
apaga cuando se lleva a la posición ON.
ADVERTENCIA
No se quede mirando el indicador
mientras conduce. Puede
distraerse y provocar un accidente
que cause graves lesiones
personales.
PRECAUCIÓN
Si no funciona correctamente el conmutador ON/OFF del airbag del acompañante, el indicador OFF de
éste no se iluminará, y en caso de impacto frontal el airbag se inflará, incluso si el conmutador ON/OFFestá en la posición OFF. Si esto
sucede, haga que un concesionarioautorizado HYUNDAI revise lo antesposible el conmutador ON/OFF del airbag del acompañante y el
sistema SRS de los airbag.

Características de vehículo
50
4
D150303AFD
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo. Luz de aviso delsistemaelectrónico dedistribución de
fuerza de frenado (EBD)
Si se encienden dos luces de aviso al
mismo tiempo durante la marcha, es quelos sistemas ABS y EBD presentan
algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.
Advertencia y señal
acústica del cinturón (opcional)
La luz de advertencia del cinturón
Como recordatorio para el conductor, la
luz de advertencia del cinturón
parpadeará o se encenderá durante 6
segundos aproximadamente cada vez
que el interruptor de encendido se
coloque en posción ON. Para más
detalles, consulte el cinturón en elcapítulo 3. D150305AFD
Indicadores de losintermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

451
Características de vehículo

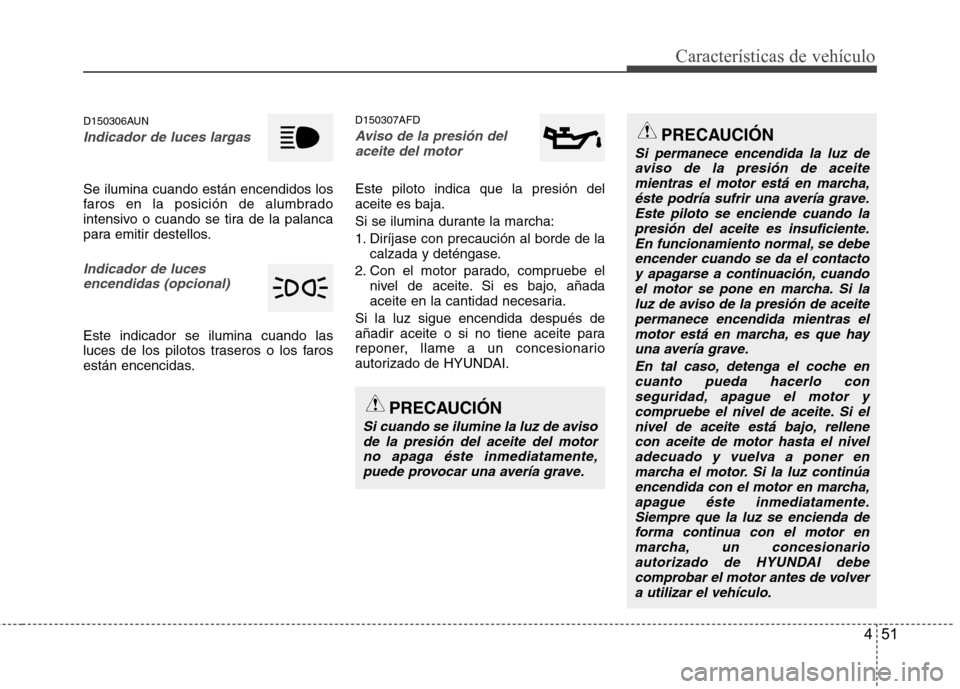

D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
Indicador de lucesencendidas (opcional)
Este indicador se ilumina cuando las
luces de los pilotos traseros o los faros
están encencidas. D150307AFD
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso de la presión del aceite del motor no apaga éste inmediatamente,
puede provocar una avería grave.
PRECAUCIÓN
Si permanece encendida la luz deaviso de la presión de aceite mientras el motor está en marcha,éste podría sufrir una avería grave. Este piloto se enciende cuando la
presión del aceite es insuficiente. En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si la luz de aviso de la presión de aceitepermanece encendida mientras el
motor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo conseguridad, apague el motor y
compruebe el nivel de aceite. Si elnivel de aceite está bajo, rellenecon aceite de motor hasta el niveladecuado y vuelva a poner en
marcha el motor. Si la luz continúa encendida con el motor en marcha,apague éste inmediatamente. Siempre que la luz se encienda de
forma continua con el motor en marcha, un concesionarioautorizado de HYUNDAI debecomprobar el motor antes de volver
a utilizar el vehículo.

Características de vehículo
52
4

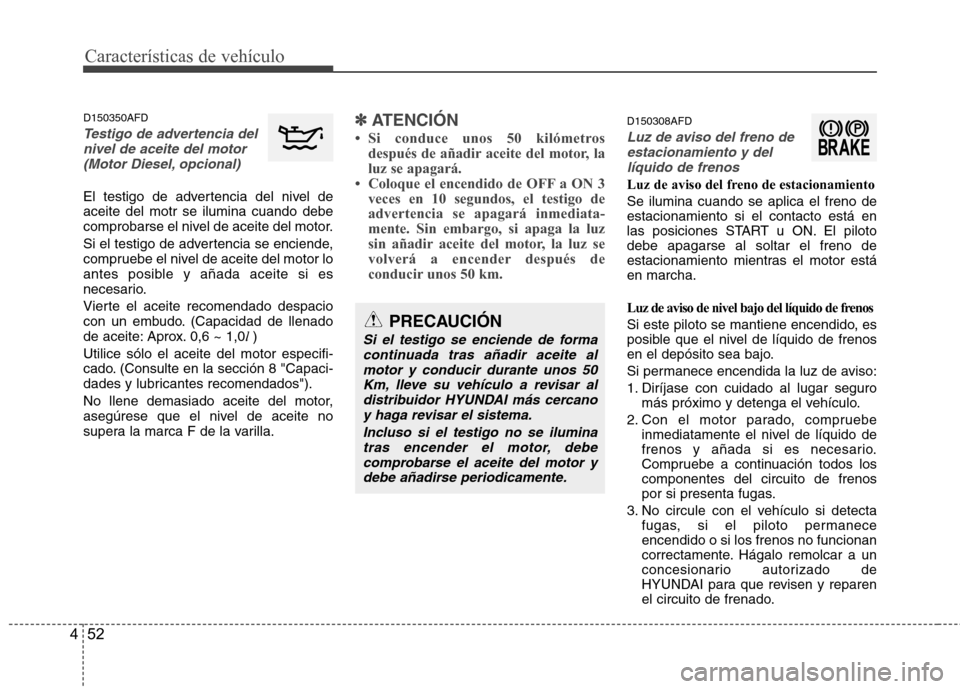

D150350AFD
Testigo de advertencia del
nivel de aceite del motor
(Motor Diesel, opcional)
El testigo de advertencia del nivel de aceite del motr se ilumina cuando debe
comprobarse el nivel de aceite del motor.
Si el testigo de advertencia se enciende,
compruebe el nivel de aceite del motor lo
antes posible y añada aceite si es
necesario.
Vierte el aceite recomendado despacio
con un embudo. (Capacidad de llenado
de aceite: Aprox. 0,6 ~ 1,0 l )
Utilice sólo el aceite del motor especifi-
cado. (Consulte en la sección 8 "Capaci-
dades y lubricantes recomendados").
No llene demasiado aceite del motor,
asegúrese que el nivel de aceite no
supera la marca F de la varilla.
✽✽ ATENCIÓN

453
Características de vehículo

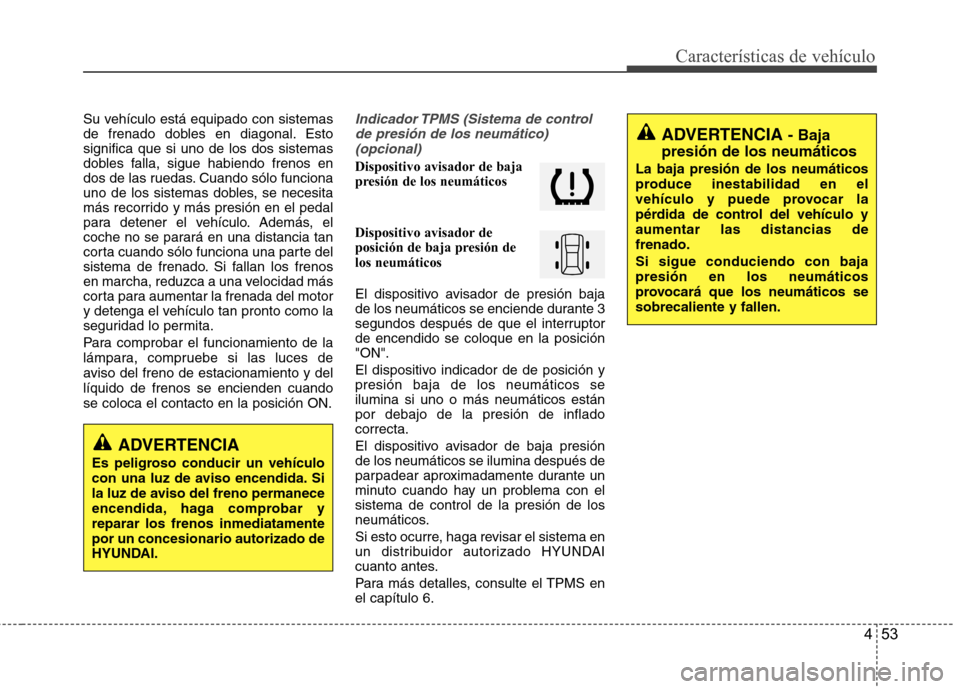

Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON.Indicador TPMS (Sistema de controlde presión de los neumático)(opcional)
Dispositivo avisador de baja
presión de los neumáticos
Dispositivo avisador de
posición de baja presión delos neumáticos
El dispositivo avisador de presión baja
de los neumáticos se enciende durante 3
segundos después de que el interruptorde encendido se coloque en la posición"ON".
El dispositivo indicador de de posición y presión baja de los neumáticos seilumina si uno o más neumáticos estánpor debajo de la presión de infladocorrecta.
El dispositivo avisador de baja presión de los neumáticos se ilumina después de
parpadear aproximadamente durante un
minuto cuando hay un problema con elsistema de control de la presión de los
neumáticos.
Si esto ocurre, haga revisar el sistema en
un distribuidor autorizado HYUNDAI
cuanto antes.
Para más detalles, consulte el TPMS en el capítulo 6.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.
ADVERTENCIA - Baja
presión de los neumáticos
La baja presión de los neumáticos
produce inestabilidad en el
vehículo y puede provocar la
pérdida de control del vehículo yaumentar las distancias defrenado. Si sigue conduciendo con baja presión en los neumáticos
provocará que los neumáticos sesobrecaliente y fallen.

Características de vehículo
54
4
D150312ACM
Indicadores del
patrón decambios(opcional)
El piloto se enciende para indicar la posición de la palanca del cambio
automático. (P, R, N-D y modo deportivo)
Indicador de cambio de latransmisión manual(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir elcambio a la 3ª marcha (en estos momentos la palanca de cambiosestá en 2ª).
: Indica que sería adecuado bajar el cambio a la 3ª marcha (en estosmomentos la palanca de cambiosestá en 4ª).
✽✽ ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marchano se muestran.
D150313AFD
Aviso del sistema de carga de la batería
Este piloto indica que el alternador o el sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.

455
Características de vehículo

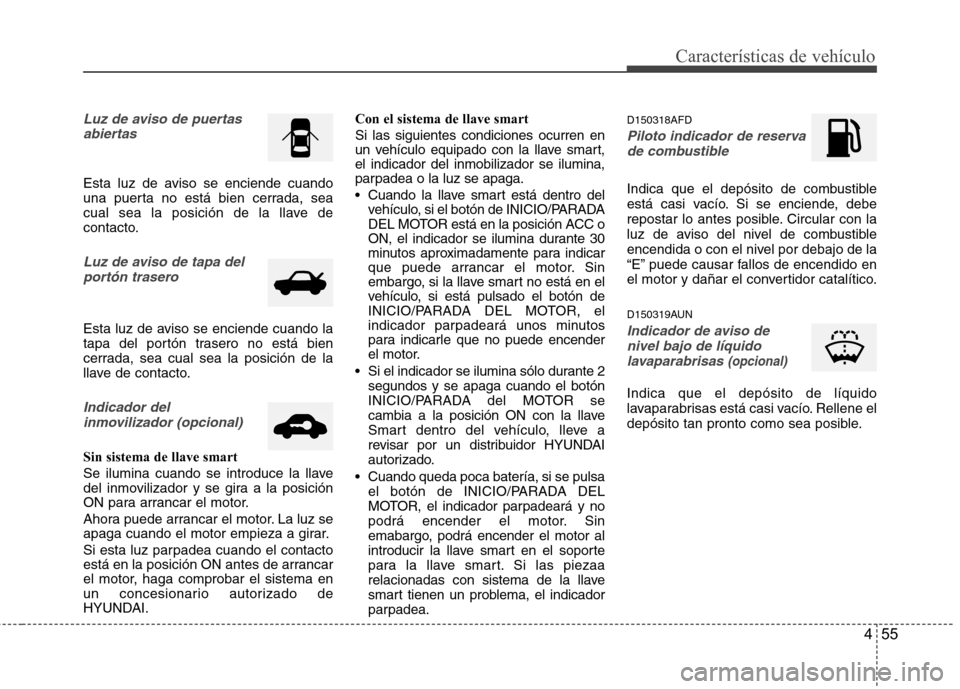

Luz de aviso de puertasabiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
Luz de aviso de tapa delportón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Indicador del
inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI. Con el sistema de llave smart Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.
Cuando la llave smart está dentro del
vehículo, si el botón de INICIO/PARADA
DEL MOTOR está en la posición ACC o
ON, el indicador se ilumina durante 30
minutos aproximadamente para indicar
que puede arrancar el motor. Sin
embargo, si la llave smart no está en el
vehículo, si está pulsado el botón de
INICIO/PARADA DEL MOTOR, el
indicador parpadeará unos minutos
para indicarle que no puede encender
el motor.
Si el indicador se ilumina sólo durante 2 segundos y se apaga cuando el botón
INICIO/PARADA del MOTOR se
cambia a la posición ON con la llave
Smart dentro del vehículo, lleve a
revisar por un distribuidor HYUNDAI
autorizado.
Cuando queda poca batería, si se pulsa el botón de INICIO/PARADA DEL
MOTOR, el indicador parpadeará y no
podrá encender el motor. Sin
emabargo, podrá encender el motor al
introducir la llave smart en el soporte
para la llave smart. Si las piezaa
relacionadas con sistema de la llave
smart tienen un problema, el indicador
parpadea. D150318AFD
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” puede causar fallos de encendido en
el motor y dañar el convertidor catalítico.
D150319AUN
Indicador de aviso de nivel bajo de líquido lavaparabrisas
(opcional)
Indica que el depósito de líquido
lavaparabrisas está casi vacío. Rellene el
depósito tan pronto como sea posible.

Características de vehículo
56
4

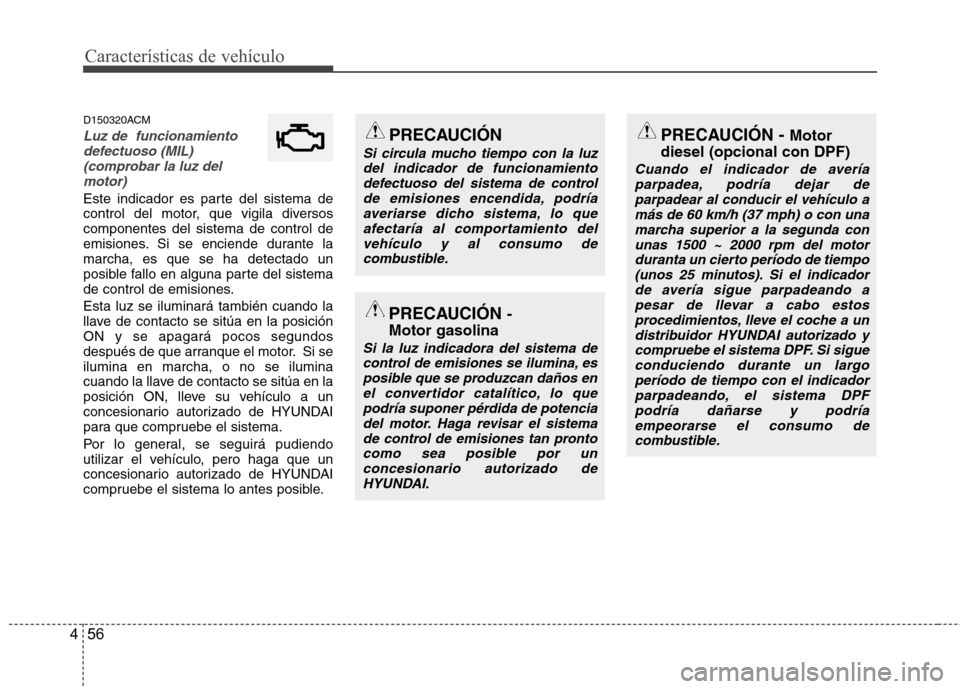

D150320ACM
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz delmotor)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento defectuoso del sistema de controlde emisiones encendida, podría averiarse dicho sistema, lo que
afectaría al comportamiento del vehículo y al consumo decombustible.
PRECAUCIÓN -
Motor gasolina
Si la luz indicadora del sistema de control de emisiones se ilumina, esposible que se produzcan daños enel convertidor catalítico, lo que
podría suponer pérdida de potenciadel motor. Haga revisar el sistema de control de emisiones tan prontocomo sea posible por un
concesionario autorizado deHYUNDAI.
PRECAUCIÓN - Motor
diesel (opcional con DPF)
Cuando el indicador de avería parpadea, podría dejar de parpadear al conducir el vehículo amás de 60 km/h (37 mph) o con una marcha superior a la segunda con
unas 1500 ~ 2000 rpm del motor duranta un cierto período de tiempo(unos 25 minutos). Si el indicador
de avería sigue parpadeando apesar de llevar a cabo estosprocedimientos, lleve el coche a un distribuidor HYUNDAI autorizado y
compruebe el sistema DPF. Si sigue conduciendo durante un largoperíodo de tiempo con el indicador parpadeando, el sistema DPF
podría dañarse y podríaempeorarse el consumo de combustible.
