2011 Hyundai Santa Fe Manual del propietario (in Spanish)

621

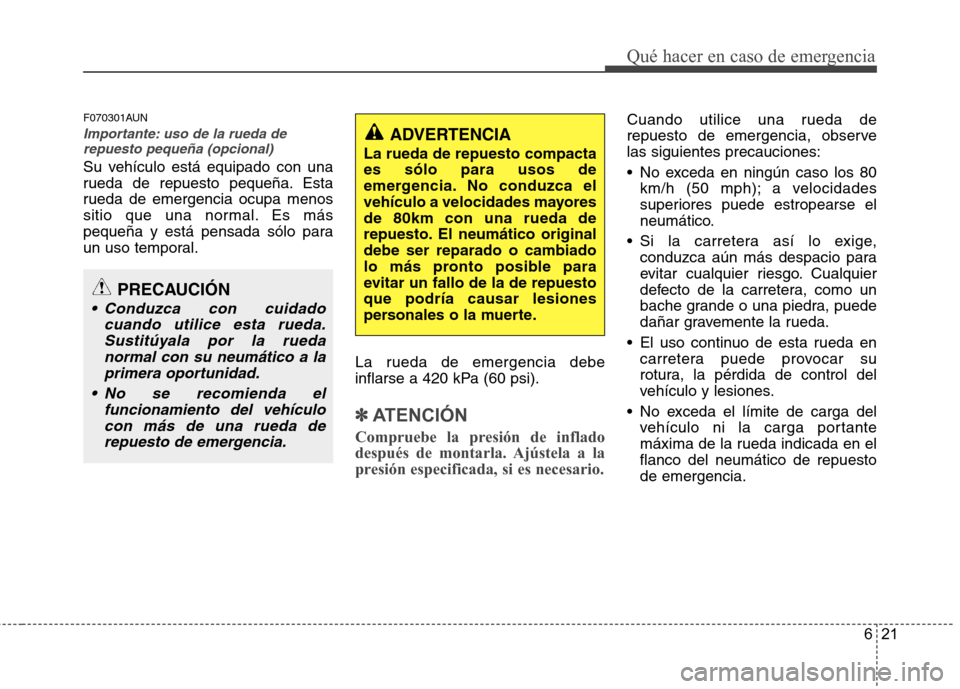

Qué hacer en caso de emergencia
F070301AUN
Importante: uso de la rueda derepuesto pequeña (opcional)
Su vehículo está equipado con una
rueda de repuesto pequeña. Esta
rueda de emergencia ocupa menos
sitio que una normal. Es más
pequeña y está pensada sólo para
un uso temporal.
La rueda de emergencia debe
inflarse a 420 kPa (60 psi).
✽✽ATENCIÓN
Compruebe la presión de inflado
después de montarla. Ajústela a la
presión especificada, si es necesario.
Cuando utilice una rueda de
repuesto de emergencia, observelas siguientes precauciones:
No exceda en ningún caso los 80 km/h (50 mph); a velocidades
superiores puede estropearse el
neumático.
Si la carretera así lo exige, conduzca aún más despacio para
evitar cualquier riesgo. Cualquier
defecto de la carretera, como un
bache grande o una piedra, puede
dañar gravemente la rueda.
El uso continuo de esta rueda en carretera puede provocar su
rotura, la pérdida de control del
vehículo y lesiones.
No exceda el límite de carga del vehículo ni la carga portante
máxima de la rueda indicada en elflanco del neumático de repuestode emergencia.
PRECAUCIÓN
Conduzca con cuidado
cuando utilice esta rueda.Sustitúyala por la ruedanormal con su neumático a laprimera oportunidad.
No se recomienda el funcionamiento del vehículocon más de una rueda derepuesto de emergencia.
ADVERTENCIA
La rueda de repuesto compacta es sólo para usos de
emergencia. No conduzca el
vehículo a velocidades mayoresde 80km con una rueda de
repuesto. El neumático originaldebe ser reparado o cambiado
lo más pronto posible para
evitar un fallo de la de repuestoque podría causar lesiones
personales o la muerte.

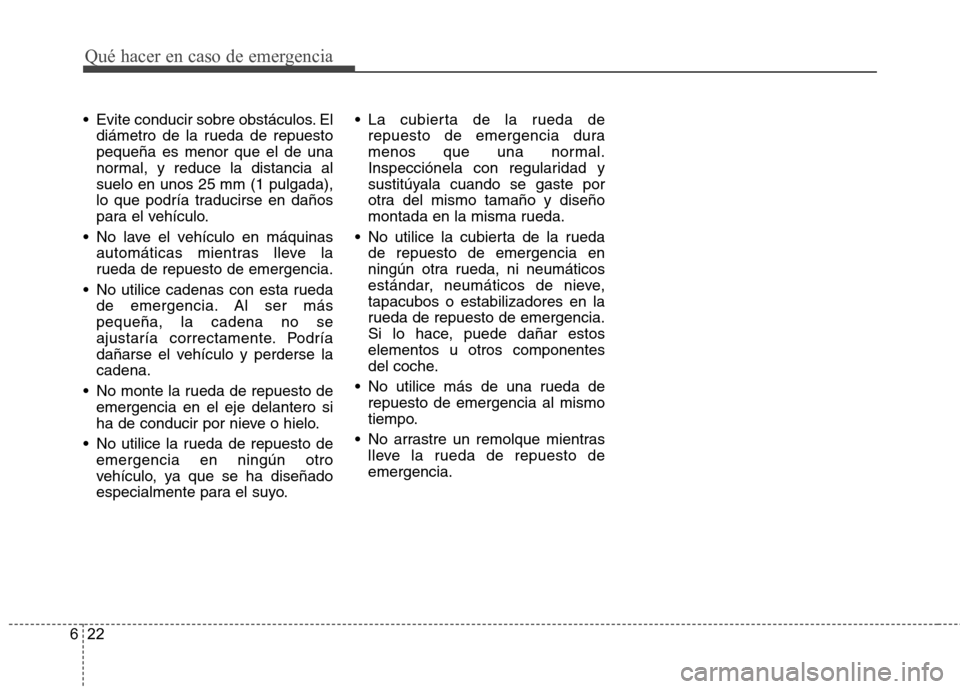

Qué hacer en caso de emergencia
22
6
Evite conducir sobre obstáculos. El
diámetro de la rueda de repuesto pequeña es menor que el de una
normal, y reduce la distancia al
suelo en unos 25 mm (1 pulgada),
lo que podría traducirse en daños
para el vehículo.
No lave el vehículo en máquinas automáticas mientras lleve la
rueda de repuesto de emergencia.
No utilice cadenas con esta rueda de emergencia. Al ser máspequeña, la cadena no se
ajustaría correctamente. Podría
dañarse el vehículo y perderse lacadena.
No monte la rueda de repuesto de emergencia en el eje delantero si
ha de conducir por nieve o hielo.
No utilice la rueda de repuesto de emergencia en ningún otro
vehículo, ya que se ha diseñado
especialmente para el suyo. La cubierta de la rueda de
repuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
No utilice la cubierta de la rueda de repuesto de emergencia en
ningún otra rueda, ni neumáticos
estándar, neumáticos de nieve,tapacubos o estabilizadores en la
rueda de repuesto de emergencia.
Si lo hace, puede dañar estoselementos u otros componentes
del coche.
No utilice más de una rueda de repuesto de emergencia al mismo
tiempo.
No arrastre un remolque mientras lleve la rueda de repuesto deemergencia.

623
Qué hacer en caso de emergencia
REMOLQUE
F080100AFD
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.
Para obtener información sobre cómo arrastrar un remolque, consulte elcapítulo 5, “Arrastre de un remolque”.
Los vehículos de tracción a las cuatro
ruedas hay que remolcarlos con un
elevador de ruedas o con una
plataforma, de modo que todas las
ruedas queden en el aire.
Los vehículos con tracción a dos ruedas
se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
OXM069028 carrito
carrito
ADVERTENCIA
- Si está
equipado con el sensor de vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste elinterruptor de encendido a la
posición OFF o ACC cuando seestá remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si elencendido está en ON o si elsensor de vuelco detecta unasituación de vuelco.
PRECAUCIÓN
No remolque un vehículo 4WD con las ruedas sobre el suelo. Ello
produciría graves desperfectos enla transmisión o en el sistema 4WD.

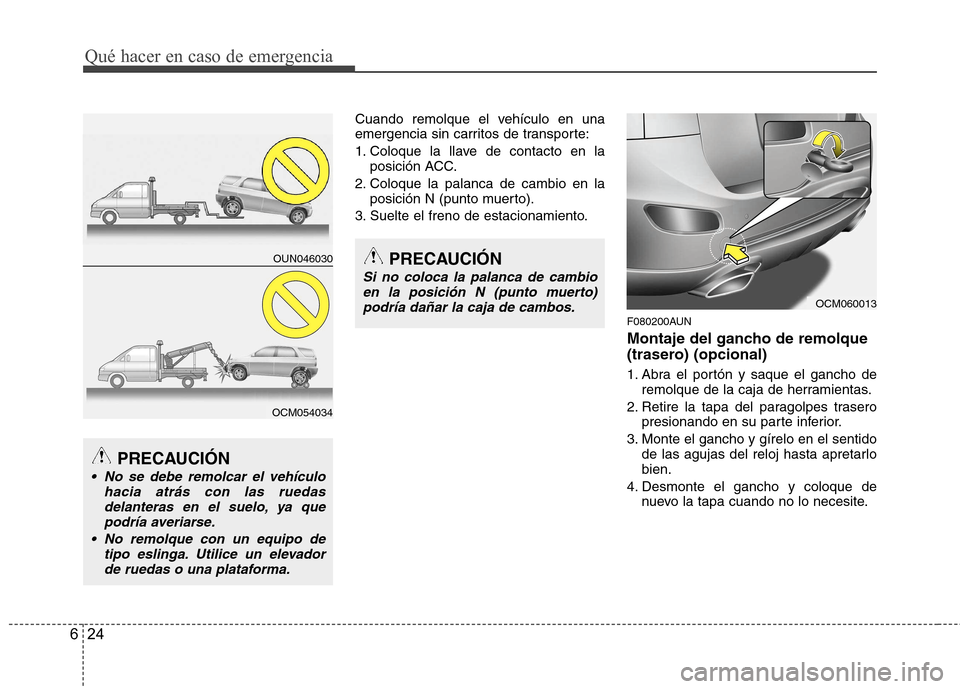

Qué hacer en caso de emergencia
24
6
Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la posición N (punto muerto).
3. Suelte el freno de estacionamiento.
F080200AUN
Montaje del gancho de remolque
(trasero) (opcional)
1. Abra el portón y saque el gancho deremolque de la caja de herramientas.
2. Retire la tapa del paragolpes trasero presionando en su parte inferior.
3. Monte el gancho y gírelo en el sentido de las agujas del reloj hasta apretarlo bien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
PRECAUCIÓN
No se debe remolcar el vehículo hacia atrás con las ruedasdelanteras en el suelo, ya que
podría averiarse.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.
OUN046030
OCM054034
OCM060013

625
Qué hacer en caso de emergencia
F080300AFD
Remolque de emergencia Si es necesario remolcar el vehículo, recomendamos que acuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantera o trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse
frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar la carrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena al gancho de remolque.
OCM060014
OCM060015
Delantero
Trasero

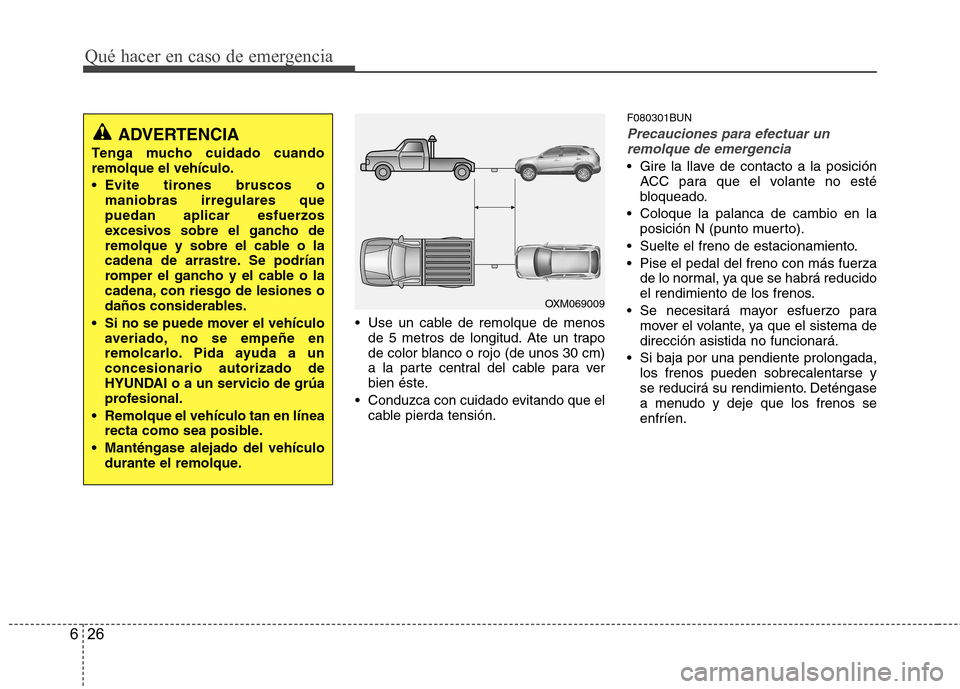

Qué hacer en caso de emergencia
26
6
Use un cable de remolque de menos
de 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm)
a la parte central del cable para ver
bien éste.
Conduzca con cuidado evitando que el cable pierda tensión. F080301BUN
Precauciones para efectuar un
remolque de emergencia
Gire la llave de contacto a la posición ACC para que el volante no esté
bloqueado.
Coloque la palanca de cambio en la posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
Se necesitará mayor esfuerzo para mover el volante, ya que el sistema dedirección asistida no funcionará.
Si baja por una pendiente prolongada, los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos seenfríen.
ADVERTENCIA
Tenga mucho cuidado cuando remolque el vehículo.
maniobras irregulares que puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo averiado, no se empeñe en
remolcarlo. Pida ayuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea recta como sea posible.
Manténgase alejado del vehículo durante el remolque.
OXM069009

627

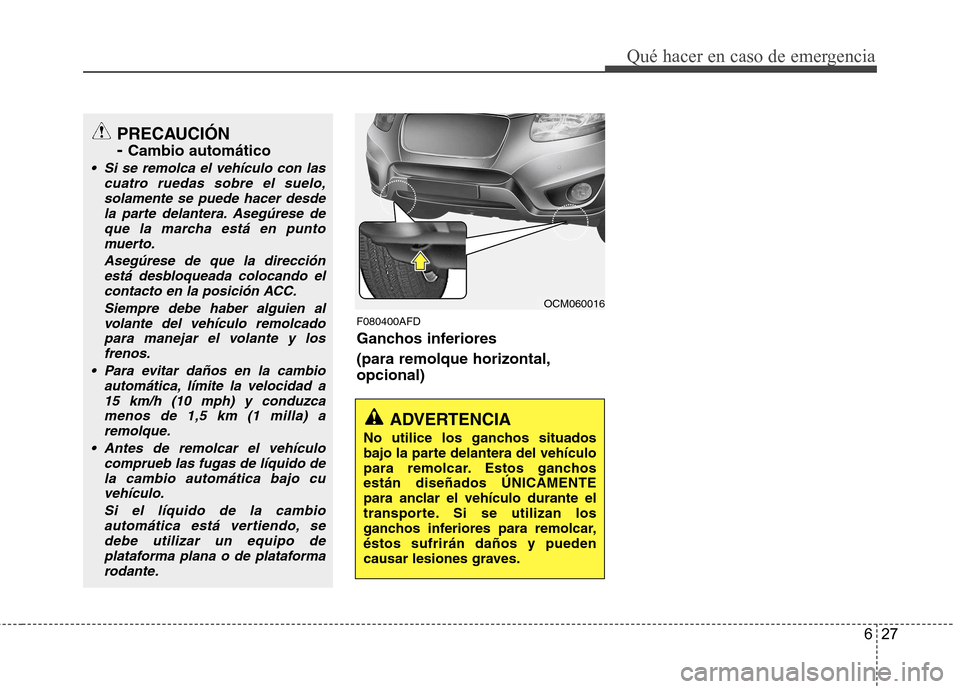

Qué hacer en caso de emergencia
F080400AFD
Ganchos inferiores (para remolque horizontal, opcional)
ADVERTENCIA
No utilice los ganchos situados
bajo la parte delantera del vehículo
para remolcar. Estos ganchosestán diseñados ÚNICAMENTE
para anclar el vehículo durante el
transporte. Si se utilizan los
ganchos inferiores para remolcar,éstos sufrirán daños y pueden
causar lesiones graves.
PRECAUCIÓN - Cambio automático
Si se remolca el vehículo con las
cuatro ruedas sobre el suelo,solamente se puede hacer desde
la parte delantera. Asegúrese deque la marcha está en punto muerto.
Asegúrese de que la direcciónestá desbloqueada colocando elcontacto en la posición ACC.
Siempre debe haber alguien alvolante del vehículo remolcado para manejar el volante y los
frenos.
Para evitar daños en la cambio automática, límite la velocidad a15 km/h (10 mph) y conduzcamenos de 1,5 km (1 milla) a
remolque.
Antes de remolcar el vehículo comprueb las fugas de líquido dela cambio automática bajo cu
vehículo.
Si el líquido de la cambioautomática está vertiendo, sedebe utilizar un equipo deplataforma plana o de plataforma
rodante.
OCM060016

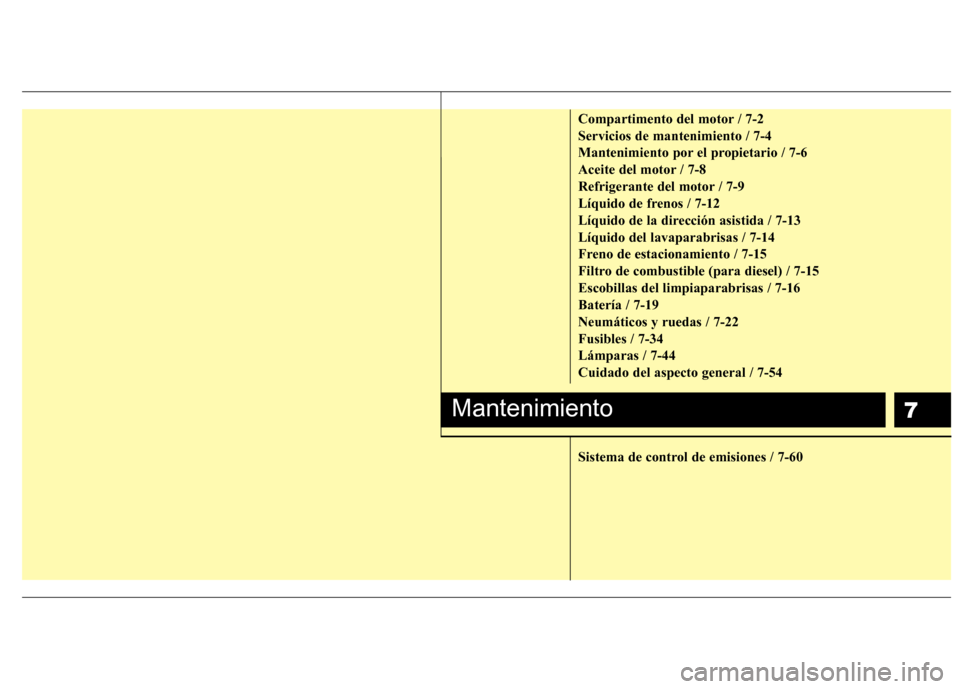

7
Compartimento del motor / 7-2 Servicios de mantenimiento / 7-4
Mantenimiento por el propietario / 7-6
Aceite del motor / 7-8
Refrigerante del motor / 7-9
Líquido de frenos / 7-12
Líquido de la dirección asistida / 7-13Líquido del lavaparabrisas / 7-14
Freno de estacionamiento / 7-15
Filtro de combustible (para diesel) / 7-15Escobillas del limpiaparabrisas / 7-16Batería / 7-19Neumáticos y ruedas / 7-22Fusibles / 7-34Lámparas / 7-44Cuidado del aspecto general / 7-54
Sistema de control de emisiones / 7-60
Mantenimiento
