2011 Hyundai Santa Fe Manual del propietario (in Spanish)

481
Características de vehículo

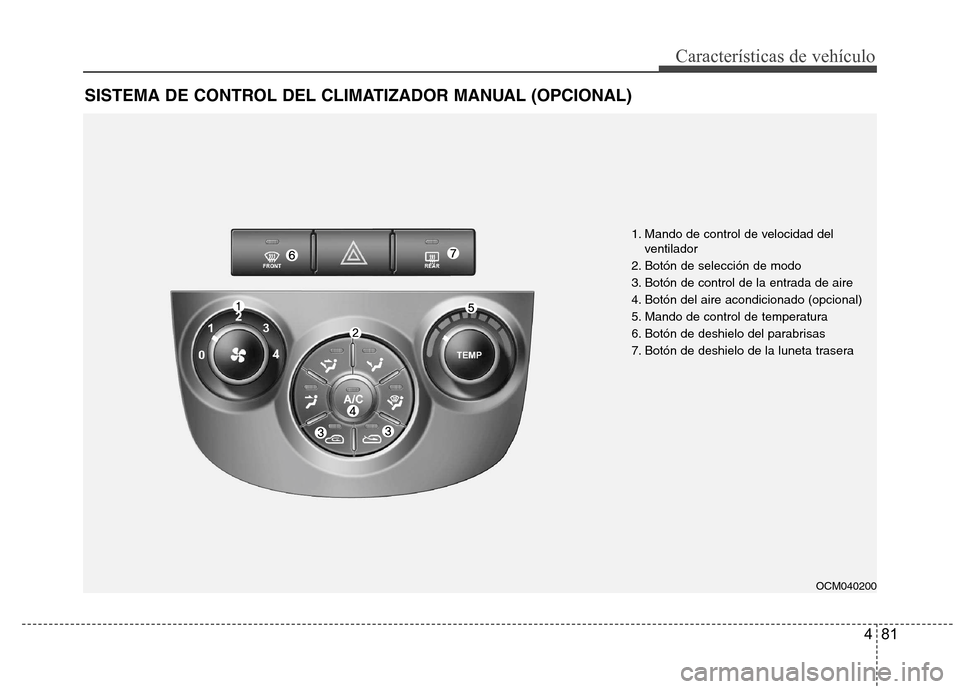

SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (OPCIONAL)
OCM040200
1. Mando de control de velocidad delventilador
2. Botón de selección de modo
3. Botón de control de la entrada de aire
4. Botón del aire acondicionado (opcional)
5. Mando de control de temperatura
6. Botón de deshielo del parabrisas
7. Botón de deshielo de la luneta trasera

Características de vehículo
82
4
Calefacción y aire acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de toma de aire a la posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire acondicionado (opcional).
❈❈
Difusores de salida de la segunda fila (E)
El aire fluye de los difusores de salida de
la segunda fila se controla con el sistema de control del climatizador delantero que
se lleva a través de los conductos
interiores del aire de la puerta delantera.
Si la puerta está abierta o no está
completamente cerrada, el aire que fluyede los difusores de salida no llegará
correctamente. Asegúrese de que las
puertas delanteras están
completamente cerradas. El aire que fluye de los difusores de
salida de la segunda fila puede ser másdébil que el de los difusores del panel
de instrumentos debido a los largos
conductos en las puertas delanteras
Cierre los difusores de aire en condiciones ambientales frías. El aire
que fluye en la segunda fila puede
enfríar un poco durante el
funcionamiento de la calefacción.(Utilice los difusores de salida de la
segunda fila durante el funcionamiento
de enfriamiento.)
OCM040223

483
Características de vehículo
Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
cinco símbolos para representar la
posición del aire: Cara, Dos niveles, Piso,
Piso-Desempañado y Desempañado.Nivel de cara (B, D, E)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, E, C, F, G)
El chorro de aire se dirige hacia la cara y
hacia el suelo. Nivel de piso (C, F, G, A, D)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Nivel piso-desempañado
(A, C, D, F, G)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
OCM040141

Características de vehículo
84
4

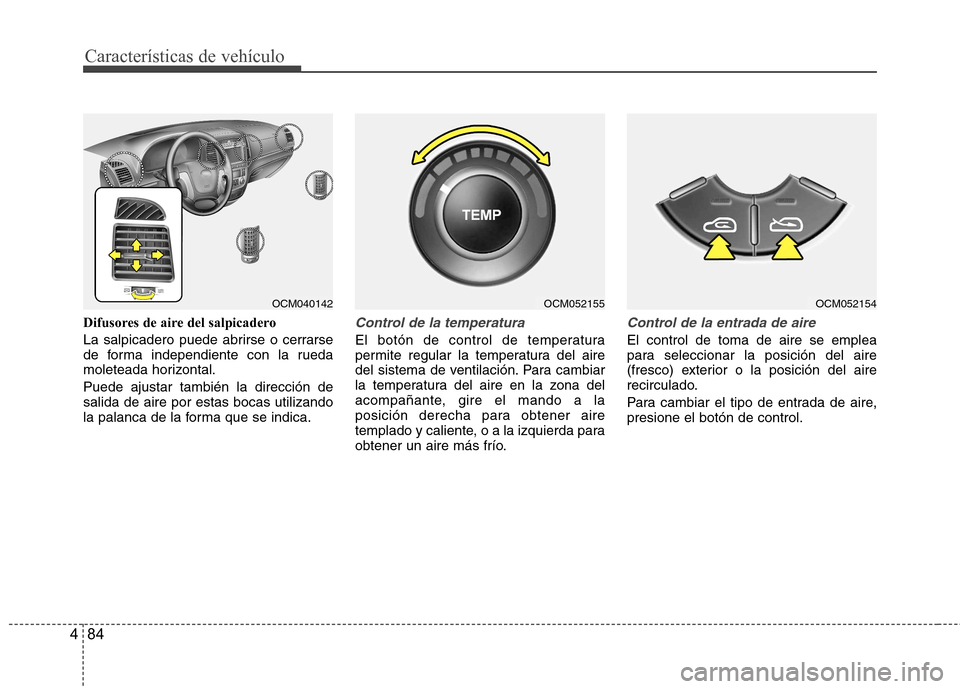

Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.
Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire, presione el botón de control.
OCM040142OCM052155OCM052154

485
Características de vehículo

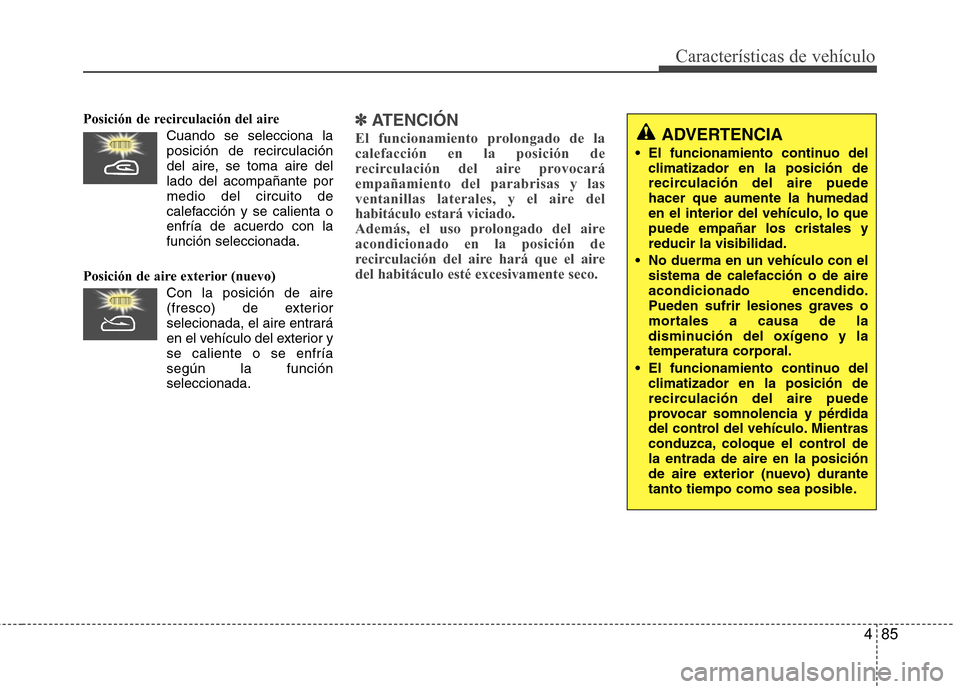

Posición de recirculación del aireCuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco. ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.

Características de vehículo
86
4

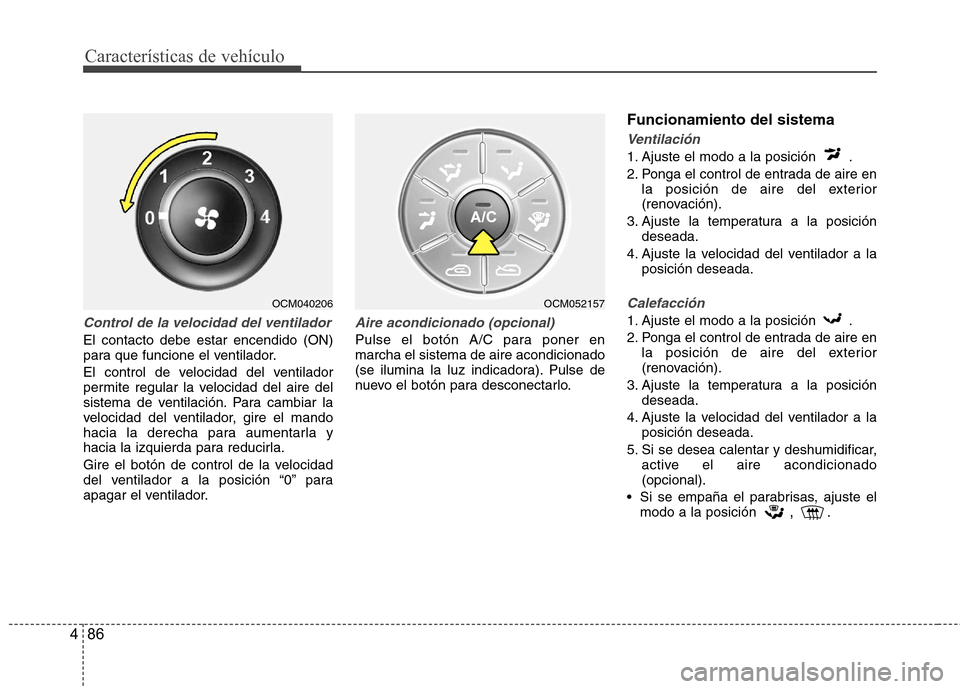

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Aire acondicionado (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo. Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste el modo a la posición ,
.
OCM052157OCM040206

487
Características de vehículo

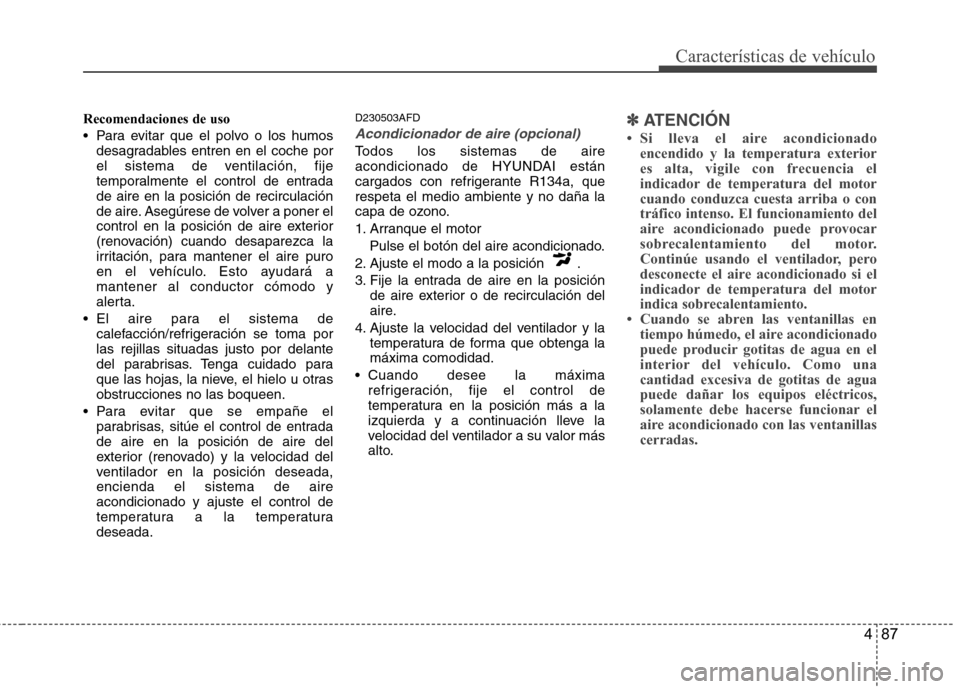

Recomendaciones de uso
Para evitar que el polvo o los humosdesagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada. D230503AFD
Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante R134a, querespeta el medio ambiente y no daña la
capa de ozono.
1. Arranque el motor
Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.
Cuando desee la máxima refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.
✽✽ ATENCIÓN

Características de vehículo
88
4
Recomendaciones para el uso del aire acondicionado
Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
Para reducir la condensación de humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
Durante el funcionamiento del aire acondicionado, percibiráocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento delsistema.
Utilice una vez al mes el aire acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien. Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpiaen el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal delfuncionamiento del sistema.
El enfriamiento máximo se consigue utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en estemodo llega a contaminar el aire del
interior del habitáculo.
Durante la operación de refrigeración, ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es uan característica
normal de operación del sistema. D230300AFD
Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
1LDA5047
Aire exterior
Recirculacióndel aire
Filtro de aire del climatizador Ventilador
Núcleo delevaporador Núcleo del
calentador
